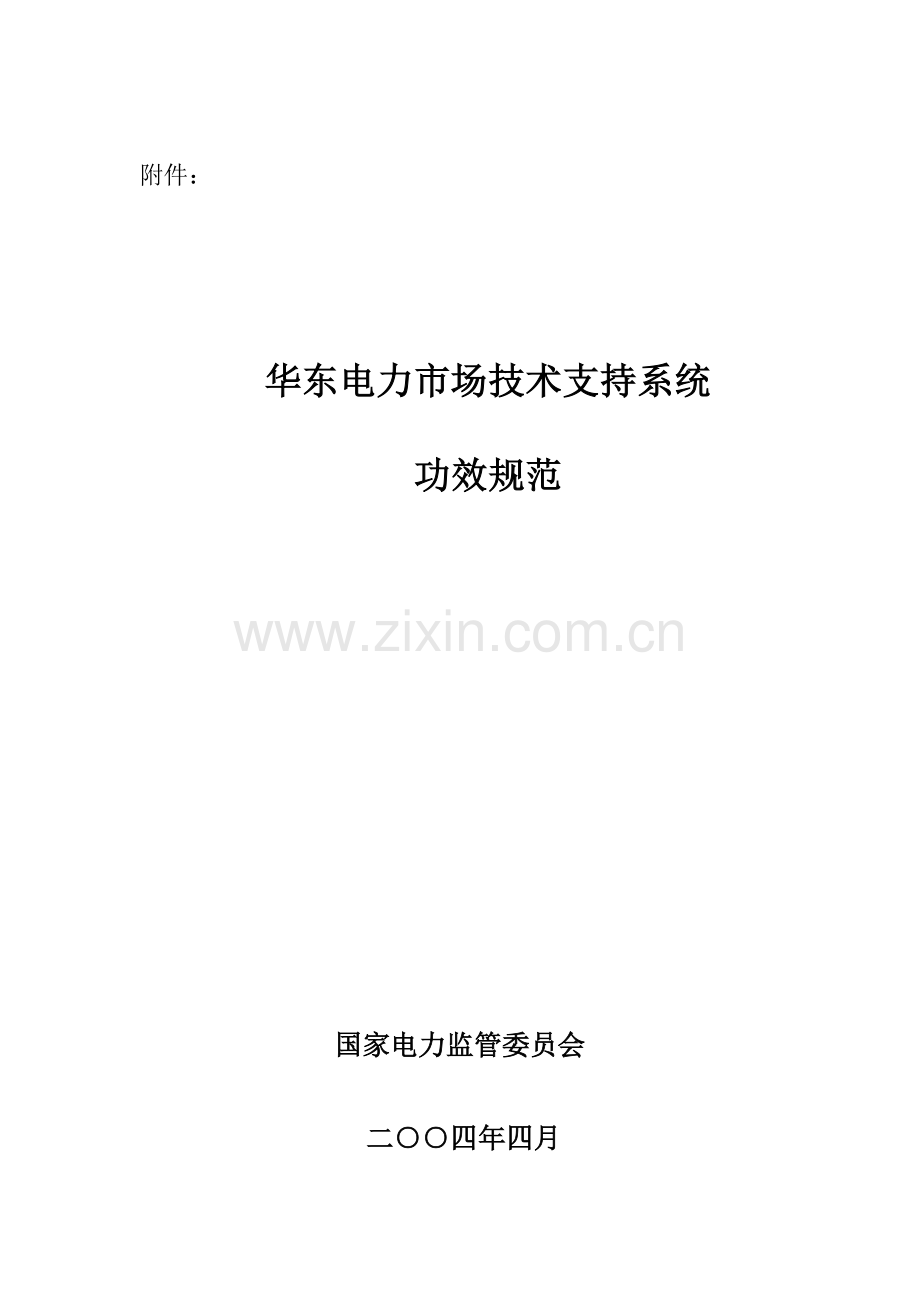

附件：

华东电力市场技术支持系统
功效规范

国家电力监管委员会

二○○四年四月

目录
第一章 序言 1
1.1 目标和范围 1
1.2 项目背景 2
1.2.1 华东电网 2
1.2.2 华东电力市场 2
第二章 总体结构及要求 4
2.1 总体设计标准 4
2.2 系统总体结构 5
2.2.1 系统总体功效 5
2.2.2 系统总体布署 7
2.3 总体技术要求 8
2.3.1 适用标准 8
2.3.2 适用规则 8
2.4 总体性能要求 8
2.4.1 市场规模 8
2.4.2 系统可用性 9
2.5 系统配置 10
2.5.1 供货范围 10
2.5.2 硬件技术要求 11
2.5.3 软件技术要求 14
第三章 区域主站 14
3.1 概述 14
3.1.1 定义范围 14
3.1.2 系统结构 15
3.1.3 区域主站建设 16
3.2 交易计划 16
3.2.1 月前交易 16
3.2.2 日前交易 17
3.2.3 实时交易 18
3.2.4 辅助服务交易 19
3.2.5 安全校核和阻塞管理 20
3.3 信息交互 21
3.3.1 用户注册 21
3.3.2 交易点及设备注册 25
3.3.3 报价及处理 27
3.3.4 信息公布 29
3.3.5 日志审计 30
3.3.6 省市数据申报 30
3.3.7 省市数据下载 30
3.4 协议管理 31
3.4.1 年度协议 31
3.4.2 双边交易 32
3.4.3 辅助服务协议 33
3.5 市场分析估计 33
3.5.1 数据统计 33
3.5.2 分析估计 33
3.6 市场管理 34
3.6.1 市场监视 34
3.6.2 市场干预和中止 34
3.6.3 事件管理 35
3.7 电网模型管理 35
3.7.1 网络建模及维护 35
3.7.2 负荷模型 36
3.7.3 检修计划 37
3.7.4 网损因子 37
3.7.5 稳定限额 37
3.8 结算 38
3.8.1 口子结算 38
3.8.2 考评结算 39
3.8.3 辅助服务结算 39
3.8.4 平衡帐户 39
3.9 和其它系统接口 39
3.9.1 和检修计划系统接口 39
3.9.2 和EMS系统接口 39
3.9.3 和财务系统接口 39
3.9.4 和国调电力市场接口 40
3.9.5 和监管系统接口 40
3.10 电能量计量 40
3.11 安全防护 40
第四章 省市配套系统 40
4.1 概述 40
4.1.1 定义 40
4.1.2 系统结构 41
4.1.3 省（市）配套系统建设 42
4.2 结算 42
4.2.1 电量结算 42
4.2.2 考评结算 43
4.2.3 辅助服务结算 43
4.3 协议管理 43
4.3.1 年度协议 43
4.3.2 辅助服务协议 44
4.4 信息交互 45
4.4.1 交易数据管理 45
4.4.2 信息公布 45
4.5 安全校核 45
4.6 实时平衡 46
4.7 和其它系统接口 46
4.7.1 和区域主站系统接口 46
4.7.2 和EMS系统接口 46
4.7.3 和检修计划系统接口 46
4.7.4 和财务系统接口 46
4.8 电能量计量 47
4.9 安全防护 47
第五章 电厂终端 47
5.1 概述 47
5.1.1 定义 47
5.1.2 系统结构 47
5.1.3 电厂终端建设 47
5.2 硬件 47
5.3 软件 48
5.3.1 操作系统 48
5.3.2 浏览器 48
5.4 数字证书 48
第六章 电能量计量 48
6.1 概述 48
6.1.1 定义 48
6.1.2 电能量计量系统建设 48
6.2 功效要求 49
第七章 电力调度数据网络 49
7.1 概述 49
7.1.1 系统结构 49
7.1.2 电力调度数据网络建设 52
7.2 功效要求 52
7.2.1 总体要求 52
7.2.2 安全性要求 52
7.2.3 可靠性要求 53
第八章 安全防护 53
8.1 概述 53
8.2 功效要求 53
8.3 总体结构 55
8.4 数字证书 56
第九章 测试验收 56
9.1 概述 56
9.2 工厂验收（FAT） 56
9.3 现场验收（SAT） 57
附件1、设备统一命名 58
2、具体业务步骤 58

第一章 序言
1.1 目标和范围
本功效规范书用于明确华东电力市场技术支持系统一期功效要求、需要达成性能指标和需要遵照技术规范。同时，本功效规范书还考虑了华东电力市场模式发展，对华东电力市场技术支持系统以后框架进行了描述。
依据国家电力监管委员会《相关做好华东电力市场模拟运行准备工作通知》要求，华东电力市场模拟运行阶段以年度协议和月度竞价为主。月度竞价功效是华东电力市场技术支持系统关键功效之一，月度竞价功效相对较为简单，为满足模拟运行进度要求，先建立实用月度竞价平台，本功效规范其它部分将依据市场发展继续修改完善。华东电力市场技术支持系统由支持华东电力市场运行计算机、数据网络、电能量采集设备，通信设备和软件系统有机组合而成，包含拟安装在华东电力调度交易中心技术支持系统，拟安装在华东四省一市电力调度交易中心配套支持系统，拟安装在电厂交易终端设备，和相关数据网络、电力系统二次安全防护设备等基础设施。
华东电力市场建设对华东电网生产运行各个步骤产生深刻影响。华东电力市场建立过程中，华东电网生产运行模式从以计划为主导模式逐步过渡到全网范围内以电力市场为主导模式。华东电力市场技术支持系统作为这一生产运行模式载体，采取优异信息技术在各市场组员之间构建一个安全、可靠、通畅信息交互平台，采取优异电力市场技术正确无误地实现市场规则，采取优异电网安全分析及控制技术确保电网在电力市场条件下安全可靠运行。各市场组员生产运行经过电力市场技术支持系统而紧密联络在一起，并亲密配合，协调有序运作，从而切实实现华东电力市场高效协调、优化资源配置功效，切实实现市场公平、公开、公正，切实确保华东电网在新运行模式下安全和稳定。
本功效规范书首先介绍了华东电力市场技术支持系统项目标建设背景和计划，第二章叙述了华东电力市场技术支持系统总体结构和要求，第三章、第四章和第五章对华东电力市场技术支持系统在区域、省（市）及电厂配置软硬件功效要求分别作了具体描述；华东电力市场建立对电能量计量系统提出了新要求，第六章对此作了说明；数据网络是市场组员交换数据和信息通讯基础设施，第七章叙述了电力市场技术支持系统对数据网络要求；第八章是华东电力市场技术支持系统必需满足安全防护要求；系统测试过程和验收标准在第九章；第十章是附则，包含设备统一命名，具体业务步骤，和数据申报要求等和华东电力市场技术支持系统亲密相关内容。
1.2 项目背景
1.2.1 华东电网
华东电网是中国大型区域电网之一，覆盖上海市、浙江省、江苏省、安徽省和福建省四省一市，为中国经济最发达地域提供安全可靠电力。
截止到底，全网统调装机容量为6994.8万千瓦。全网统调火电装机容量为5632.07万千瓦，占统调容量80.52%；水电装机容量为1120.97万千瓦，占统调容量16.03%，其中抽水蓄能机组容量为198万千瓦，占统调装机容量2.83%；核电为241.76万千瓦，占统调装机容量3.46%。
截止到底，全网500kV厂站45座（包含三堡变），交流输电线路88条，总长度7467.8公里（不包含国调管辖500kV线路）。500kV交流变压器58台（包含三堡1号主变，不包含机组升压变），总容量为4315万千伏安。500kV直流输电系统（华东电网内）换流变容量为2×687MVA（葛沪直流）和12×297.5MVA（龙政直流）。220kV变电站448座，变压器848台，总容量为11922.35万千伏安，线路1084条，总长度为29336.61公里。
华东电网巨大规模和关键地位不仅凸现了华东电力市场技术支持系统关键性，也对系统技术水平和安全可靠性提出了极高要求，需要采取世界领先水平电力市场技术支持系统。
1.2.2 华东电力市场
依据《国务院相关印发电力体制改革方案通知》（国发[]5号）文件精神，在华东地域建立区域电力市场，引入竞争机制，打破市场壁垒，实现华东地域电力资源优化配置，促进电力企业加强管理、提升效率、改善服务，形成政府监管下统一、开放、竞争、有序区域电力市场。
根据华东电力市场建设具体实施方案，华东电力市场建设将分为三个阶段进行：
一期目标：大部分发电企业实施竞价上网，部分电量在华东电力市场平台统一竞争，在初步建立输变电电价体系后，有步骤地开展大用户直接向发电企业购电试点。建立华东电力市场运行法规体系和监管组织体系，完善电价制度，建立区域和省协调运作华东电力市场。
在华东电力市场一期中，全区域约85%电能交易以年度协议方法确定，15%左右电能经过市场竞争实现，年度协议由电网企业和发电企业经过协商签署，能够采取物理协议和金融协议两种方法。设置华东电力调度交易中心和各省市电力调度交易中心，全部单机额定容量100MW及以上燃煤机组参与华东电力调度交易中心组织全区域统一月度合约竞价和日前现货竞价，实时平衡由省（市）电力调度交易中心根据市场规则具体实施。辅助服务暂不纳入竞争范围。另外，按要求暂不参与竞争发电企业，在电力监管机构指导下和电网企业签署购售电协议。
二期目标：逐步扩大发电竞争范围，增加发电企业竞争电量百分比，开展大用户、独立配售电企业和发电企业双边交易，建立辅助服务和输电权交易市场，增加交易品种，建立比较完善市场价格监管制度，建立统一运作华东电力市场。
三期目标：伴随电力体制改革深化，在售电步骤引入竞争机制，全部含有条件用户直接参与市场竞争，交易方法愈加灵活，交易品种愈加丰富，建立电能金融市场，形成政府监管下统一、开放、竞争、有序华东电力市场。
可见，电力市场技术支持系统在一期关键对月度市场、日前市场各个步骤提供技术支持，二期将深入实现实时市场、辅助服务市场和输电权交易市场，三期关键将增加零售侧开放功效。
总而言之，华东电力市场技术支持系统是市场规则具体实现，需要伴随市场演进而不停升级。根据华东电力市场三阶段建设步骤，华东电力市场技术支持系统必需和之相适应同时推进。系统应采取统一计划，分步实施标准开发实施，系统框架应含有支持三期市场能力，应采取模块化设计，以支持市场模式灵活方便地平稳过渡。系统应含有良好开放性和可扩充性，市场模式演进不应造成系统基础构架重大变动，系统升级应尽可能避免反复劳动和反复建设。
第二章 总体结构及要求
2.1 总体设计标准
华东电力市场技术支持系统对于华东电网安全稳定运行，和华东电力市场建设顺利进行全部含有至关关键作用，是各个市场主体生产经营联络纽带，系统总体设计应严谨，科学，从长计议，统筹计划。应满足国调中心下发《电力市场技术支持系统功效规范》具体而言，系统总体设计应尤其重视以下标准：
(一) 总体设计，分步实施标准
华东电力市场技术支持系统应遵照总体设计，分步实施标准。华东电力市场技术支持系统总体设计不仅要满足华东电力市场建设近期要求，还应能适应华东电力市场未来发展需要。系统应含有一个稳定系统平台，应采取开放式、分布式体系结构，以利于系统方便地配合华东电力市场改革方案一期、二期、三期分步实施，在统一平台上平稳升级，平滑过渡。
(二) 正确性标准
华东电力市场技术支持系统应正确无误实现华东电力市场规则，其正确性直接影响市场组员及各方利益，系统设计不应和规则产生偏差，以充足确保市场公平，公正，公开。
(三) 可靠性标准
华东电力市场技术支持系统必需高度可靠。首先，应确保系统长久稳定可靠运行，确保华东电力市场正常运作；其次，应确保关键数据，如市场交易，结算等数据可靠存放和备份。系统应充足考虑意外情况下应急方法和恢复方法。
(四) 安全性标准
华东电力市场技术支持系统安全性直接关系到华东电网安全和稳定，系统设计应高度重视安全性，使用切实有效技术手段充足确保系统安全、数据安全、网络通讯安全，应满足《全国电力二次系统安全防护总体方案》（7.2版）要求，华东电力市场技术支持系统标准上在二区运行，在四区上建立信息公布系统，向发电集团（企业）提供信息公布。系统应采取合适加密防护方法、数据备份方法、防病毒方法及防火墙技术，提供严格用户认证和权限管理手段，并考虑信息保密时效性。
(五) 优异性标准
华东电力市场技术支持系统应和华东EMS系统一体化设计，应含有支持实时电力市场能力，含有支持全网实时安全校核和阻塞管理能力，支持辅助服务市场。
(六) 开放性标准
华东电力市场技术支持系统应采取国际标准、国家标准、行业标准及通用技术，系统应采取开放数据接口标准。
(七) 易用性标准
系统应提供友好界面，操作简单方便，便于市场组员完成市场交易及结算，便于市场运行管理人员使用。
（八）适应性标准
在模拟阶段简单实用，伴随市场发展，增加设备和功效。
2.2 系统总体结构
2.2.1 系统总体功效
华东电力市场技术支持系统按功效能够划分为：交易计划功效、电能量计量功效、结算功效、协议管理功效、信息交互功效、市场分析估计功效、安全认证功效、和EMS系统接口功效。各功效关键内容以下：
(一) 交易计划功效：依据市场主体申报数据，依据负荷估计和系统约束条件，实现月前市场交易、日前市场交易、实时市场交易、辅助服务交易，编制交易计划，确定市场价格，完成安全校核及阻塞管理，并将计划结果传送给市场主体和相关系统。
(二) 信息交互功效：对于区域交易中心，信息交互功效关键包含接收市场主体注册和申报数据，对申报数据进行预处理；对系统运行数据和市场信息进行公布、存档、检索及处理，使全部市场主体能够立即地、平等地访问相关市场信息，确保电力监管机构对市场交易信息充足获取，其中系统运行数据和市场信息包含：估计数据、计划数据、准实时数据、历史数据、报表数据等。对于省（市）调度交易中心，信息交互功效关键包含向区域调度交易中心申报数据，接收区域调度交易中心下达交易计划，交易价格，历史数据，报表等数据；
(三) 结算功效：包含华东区域结算功效及省（市）结算功效，依据电能量计量系统提供有效电能数据、交易计划和交易价格数据、调度指令、EMS系统相关运行数据、协议管理相关数据，依据市场规则，对市场主体进行结算。
(四) 协议管理功效：包含华东区域协议管理及省（市）协议管理，对已签署协议进行录入、协议电量分解、完成情况跟踪、滚动平衡。另外，华东电力市场技术支持系统支持双边协议交易签署，修改，审批，下发实施。
(五) 安全认证功效：电力市场交易经过网络进行，为了确保电力交易数据机密性，安全性和完整性，应依据《全国电力二次系统安全防护总体方案》（7.2版）要求，采取公共密钥体系架构建立信任服务体系，提供安全认证和数字证书管理功效。
(六) 电能量计量功效：对华东及省（市）电能量数据进行自动采集、远传和存放、预处理、统计分析，以支持华东电力市场运行结算。
(七) 市场分析估计功效：华东电力市场应可为市场组员提供市场估计及分析数据，使市场组员能够提前了解市场未来发电预期目标、负荷估计、交易价格走势、输电网络可用传输能力及系统安全水平，便于交易决议。
(八) 电网模型管理功效：华东电力市场技术支持系统应根据电网统一设备命名表维护一套华东电网交易模型（该模型也可由EMS系统统一维护），为网损因子计算，交易点定义，灵敏度计算，检修计划导入，安全校核，阻塞管理提供基础数据，这些基础数据最少包含：华东电网220kV以上线路、变压器、母线名称、参数和稳定限额等。
(九) 市场监视功效：华东电力市场技术支持系统提供市场监视功效和分析工具，实施市场限价，保留市场监视需要历史数据，支持市场干预、市场暂停等操作。
(十) 和EMS接口功效：包含和区域调度交易中心EMS系统接口和省（市）调度交易中心EMS系统接口，电力市场技术支持系统经过接口向EMS送交易计划，获取电网实时信息。
2.2.2 系统总体布署
华东电力市场技术支持系统按布署地点能够划分为三个组成部分：区域主站、省（市）配套系统、电厂终端。
华东电力市场技术支持系统
区域主站
省（市）配套系统
电厂终端
交易计划功效
实时平衡功效

市场分析估计功效
负荷估计功效

电网模型管理功效
电网模型管理功效

市场监视功效
安全校核功效

电能量计量功效
电能量计量功效

结算功效
结算功效

协议管理功效
协议管理功效

和EMS系统接口功效
和EMS系统接口功效

信息交互功效
信息交互功效
信息交互功效
安全认证功效
安全认证功效
安全认证功效
(一) 区域主站
区域主站由安装在华东电力调度交易中心设备及安装在省（市）调数据库服务器组成，由华东企业负责建设，是华东电力市场技术支持系统主体，电厂经过数据网络和区域主站连接，直接向区域市场报价，区域主站实现华东电力市场最关键交易计划功效，包含月前、日前交易计划及价格确实定。
(二) 省（市）配套系统
省（市）配套系统是华东电力市场技术支持系统关键组成部分，由四省一市根据统一计划配套建设，并安装在省（市）电力调度交易中心。省（市）配套系统关键实现电量计量和结算功效，实时平衡、协议管理、发电计划上报、发电计划接收、检修计划上报、负荷估计上报、安全校核发电计划实施等。
(三) 电厂终端
电厂终端关键指华东电力市场技术支持系统在电厂（发电集团）交易终端，因为对系统安全性、可靠性有严格要求，电厂终端按华东企业统一技术要求关建设。
2.3 总体技术要求
2.3.1 适用标准
除本功效规范书另有要求外，本系统设备均应按下列标准和规范进行设计、制造、检验和安装。所用标准必需是最新版本标准。
我们认可下述标准化组织制订标准：
l GB 中国国家标准
l DL 中国电力行业标准
l 中国相关电力市场一系列法律、法规、规程
l ISO 国际标准化组织制订国际标准
l IEC 国际电工技术委员会制订国际标准
l ITU-T 国际通信联盟制订国际标准
我们也认可实际上工业标准：
l IEEE标准
l ANSI标准
l OSF标准
2.3.2 适用规则
华东电力市场技术支持系统必需正确实现华东电力市场规则。系统必需符合市场规则是：
l 由中国电力监管委员会审议经过华东电力市场运行规则
l 由相关部门制订并经过市场规则补充条款
2.4 总体性能要求
2.4.1 市场规模
华东电力市场技术支持系统应可支持以下规模市场：
l 市场组员 ³ 500个
l 报价机组 ³ 500台
l 计划安排 ³ 1000台机组
电网模型应可支持以下规模：
l 母线 ³ 3000条
l 线路 ³ 3000条
l 变压器 ³ 1500台
2.4.2 系统可用性
华东电力市场技术支持系统关键功效，包含交易计划功效，和EMS系统接口功效应实现热备用，数据网络应实现热备用。
l 在任何时刻确保冗余配置设备之间可完全相互切换，作为值班设备或备用设备运行。
l 保持主备设备之间数据一致性，使备用设备可随时接替值班设备投入在线运行。
l 备用设备采取最近实时数据断面，接替主机运行。
l 冗余配置设备，切换方法分手动和自动。
l 冗余热备用设备之间实现无扰动切换，热备用设备接替值班设备切换时间小于10s。
l 通常备用设备接替值班设备切换时间小于5min。
l 系统故障恢复时间小于30分钟
系统应采取冗余配置确保系统内任一设备故障不致引发关键功效丧失，冗余配置各个子系统应满足以下要求：
l 交易计划功效年可用率： ≥99.95%
l 电能量计量系统年可用率： ≥99.99%
l 结算功效年可用率： ≥99.75%
l 协议管理功效年可用率： ≥99.75%
l 报价处理功效年可用率： ≥99.75%
l 信息交互功效年可用率： ≥99.75%
l 数据网络年可用率： ≥99.95%
l 时钟同时： ≤0.5秒/天
l 用户接入时间： ≤30秒
l 信息公布更新时间： ≤60秒
l 系统正常情况下备份周期： ≤30秒
l 用户浏览响应时间： ≤10秒
2.5 系统配置
2.5.1 供货范围
本功效规范书要求全部硬件、软件和技术文档仅限华东企业统一建设部分，具体内容参见系统硬、软件购货清单和系统参考配置图。
硬件供货清单
序号
设备名称
单位
数量
参考价格（万元）
备 注
1
数据库服务器
套
1

2
应用/WEB服务器
套
1

3
省（市）接口服务器
套
5

4
交易管理工作站
台
4

5
结算工作站
台
4

6
开发工作站
台
4

7
主干网交换机
台
2

8
SPDnet路由器
台
1

9
拨号访问服务器
台
1

10
防火墙
台
1

11
磁带库
套
1

12
网络打印机
台
2

13
MODEL池
台
1

14
集线器
台
2

15
GPS时钟
套
1

16
机柜
台
10

总计

系统软件清单
序号
名称
单位
数量
价格
备 注
1
Windows Advanced Server
套
6

2
Oracle9i 数据库
套
2

3
Weblogic
套
1

4
JBuilder8，VC++等开发工具
套
1

5
Rational Suite Enterprise, Clear Case
套
1

6
SQL Server Enterprise
套
5

7
防火墙软件
套
1

8
消息中间件
套
1

总计

应用软件清单
序号
名称
单位
数量
价格
备注
1
区域交易计划软件
套
1

2
区域市场分析估计软件
套
1

3
区域电网模型软件
套
1

4
区域市场监视软件
套
1

5
区域电能量计量软件
套
1

6
区域结算软件
套
1

7
区域协议管理软件
套
1

8
区域和EMS系统接口软件
套
1

9
区域信息交互软件
套
1

10
区域安全认证软件
套
1

11
省（市）电能量计量软件
套
1

12
省（市）结算软件
套
1

13
省（市）协议管理软件
套
1

14
省（市）和EMS系统接口软件
套
1

15
省（市）信息交互软件
套
1

16
省（市）安全认证软件
套
1

17
电厂信息交互功效软件
套
1

18
电厂信息安全认证软件
套
1

总计

安全认证系统清单
序号
名称
费用（万元）
1
安全认证硬件

2
安全认证软件

3
安全认证软件和MOS系统集成

4
安全认证用户培训、实施

总计

2.5.2 硬件技术要求
华东电力市场技术支持系统区域主站硬件包含以下多个方面：
(一) 数据库服务器
华东电力调度交易中心将采取套数据库服务器，每套由带磁盘阵列柜两台服务器组成，以双机热备用方法运行，以确保市场交易数据高可靠性。每台数据库服务器技术要求为（仅供参考）：
l 处理器：64位字长 RISC结构
l 主频：≥1GHZ
l 内存：≥2GB
l 硬盘：≥80GB
l 三键鼠标
l 软盘驱动器：1.44MB
l 标准键盘
l 8个I/O插槽
l CD－ROM SCSI 650MB(32倍速以上)
l 随机硬件文档
l 两个网络接口
l 时钟系统接口
l 分辨率为1280×102421"彩色显示器一台
另外，华东企业将为省（市）统一数据接口设备，用于存放本省（市）交换数据，采取PC服务器。
(二) 应用服务器
华东电力调度交易中心将采取一套应用服务器，每套由带磁盘阵列柜两台服务器组成，以双机热备用方法运行，以确保交易系统高可靠性。每台应用服务器技术要求为（仅供参考）：
l 处理器：64位字长 RISC结构
l 主频：≥1GHZ
l 内存：≥2GB
l 硬盘：≥80GB
l 三键鼠标
l 软盘驱动器：1.44MB
l 标准键盘
l 8个I/O插槽
l CD－ROM SCSI 650MB(32倍速以上)
l 随机硬件文档
l 两个网络接口
l 时钟系统接口
l 分辨率为1280×102421"彩色显示器一台
(三) 工作站（交易管理工作站、结算工作站、系统维护及开发工作站）
l 处理器≥P4/2G
l 内存：≥512M
l 硬盘：≥40GB
l ≥32倍速CD-ROM
l 显示器≥21寸液晶
(四) 打印机；
系统共配置两台A3彩色打印机，用于报表、事件、画面及开发程序等打印。
(五) 局域网(LAN、交换机)；
为了提升系统可靠性，华东电力市场技术支持系统区域主站网络应采取双重化局域网。配置两台48口堆叠式交换机，连接主站系统全部设备和PC工作站。局域网应满足华东电力市场技术支持系统功效和性能要求：
l 应充足考虑网络安全性，可靠性和实时性
l 系统可扩展性好，能满足系统不停优化，平滑升级和投资保护需要。
l 采取双网冗余结构。双网能负载分流，也可互为主/备，当一网发生故障时，不应引发系统扰动，不得影响系统功效和丢失数据。
l 网络交换机要求是模块化结构，方便扩充。应含有划分虚拟网(VLAN)能力(或含有扩充此功效能力)，能方便进行网络管理。
l 路由器要求模块化结构，含有支持多种高速局域网技术，支持多种远程连接线路和多种接口标准，支持多种网络路由算法，支持远程调试。
l 支持和多种外部网络连接，如：ATM。
局域网关键技术要求为：
传输媒介： 双绞线或光纤
传输速率： ≥100Mb/s
网络协议： IEEE802.X、TCP/IP
(六) 时钟系统(GPS)；
系统配置一套全球定位系统时钟(GPS)来确保系统时间保持同时，GPS时钟为华东电力市场技术支持系统提供标按时间、电网频差、电钟。GPS时钟误差应＜10-6s。
2.5.3 软件技术要求
2.5.3.1 系统软件
数据库服务器采取Unix操作系统，数据库采取ORACLE 9i。应用服务器采取Unix/Windows操作系统，应用服务器平台应满足J2EE标准。
华东电力市场技术支持系统应采取n层构架模式，采取这种软件构架有以下好处：
l 用户应用和数据库层分开
l 实现瘦用户端
l 提升系统可扩展性提升。
l 实现电子商务和事务处理最优构架
l 便于系统管理
l 良好扩展性和可靠性
l 便于处理更多用户
l 安全性比较高，能够很好地实现权限管理
l 在不一样应用间能够重用组件
2.5.3.2 应用软件
华东电力市场技术支持系统应用软件包含：区域交易计划软件，区域市场分析估计软件，区域电网模型软件，区域市场监视软件，区域电能量计量软件，区域结算软件，区域协议管理软件，区域和EMS系统接口软件，区域信息交互软件，区域安全认证软件，省（市）电能量计量软件，省（市）结算软件，省（市）协议管理软件，省（市）和EMS系统接口软件，省（市）信息交互软件，省（市）安全认证软件，电厂信息交互软件，电厂信息安全认证软件。功效和要求详见后续相关内容。

第三章 区域主站
3.1 概述
3.1.1 定义范围
区域主站是指华东电力市场技术支持系统布署在华东电力调度交易中心部分，区域主站是整个华东电力市场技术支持系统关键和主体，是全区域统一、唯一竞价交易平台，电厂经过数据网络和区域主站连接，直接向区域主站报价，区域主站完成报价接收，交易计划制订，价格形成，市场监视、市场分析估计、结算等功效。
3.1.2 系统结构
华东电力市场技术支持系统区域主站系统结构和信息流以下图所表示：
(1)省（市）发电机年度协议
(2)省(市)月度电量需求和报价
(3)省(市)机组月度发电预安排
(4)机组月度市场发电竞价报价
(5)发电机月度中标电量和价格
(6)220Kv设备检修计划
(7)500Kv设备检修计划
(8)电网拓扑结构、设备参数和稳定限额
(9)电网母线负荷分配因子
(10)发电机网损因子
(11)次日负荷估计（96点）
(12)发电机次日发电估计划（96点物理协议）
(13)全网电量及备用需求信息
(14)机组日前市场发电竞价报价
(15)发电机次日发电计划和价格（96点市场计划）
(16)发电机次日发电计划
(17)省际联络线关口实际电量
(18)省际联络线关口结算信息
(19)省际联络线关口考评信息
(20)市场统计/分析信息
(21)电网频率
(22)市场干预/中止信息
3.1.3 区域主站建设
区域主站系统建设以国外引进为主，中国厂商配套开发为辅，总体设计，分步实施方法进行。
(一) 区域主站主体框架，包含日前市场交易计划软件、实时市场软件由国外厂商提供，安全校核和阻塞管理等关键功效采取含有世界优异水平模型和算法。
(二) 区域主站月度竞价软件，协议管理等软件，由配套实施单位负责开发。
(三) 在华东电力市场一期，区域主站系统临时只支持月度竞价和日前竞价市场，暂不支持实时平衡市场，暂不实施单一控制区模式。
3.2 交易计划
3.2.1 月前交易
3.2.1.1 功效要求
依据电厂提交月前市场报价，和省（市）提交需求报价，根据经典出力曲线，考虑电网安全原因、网损及其它可行性约束条件，以社会效益最大化为优化目标，以数学计划软件为求解算法，确定各方成交量及价格。
l 月前交易计划软件应可实现考虑华东电网联络线口子限额安全校核和阻塞管理；
l 月前交易计划软件应采取数学计划算法确定市场交易计划和清算价；
l 月前交易计划软件应分为无约束计划和有约束计划两阶段进行，并可输出两个阶段结果。
3.2.1.2 输入数据
l 机组月度发电报价
l 省（市）需求报价
l 竞价月经典出力曲线
l 口子及联络线约束条件
l 网损系数
l 机组发电量约束
l 竞价月年度计划分机组分时段安排情况
l 竞价月年度口子计划分时段安排情况
l 最高最低限价及其它约束条件
3.2.1.3 输出数据
l 机组月度竞价中标发电量及价格
l 省（市）月度竞价中标购电量及价格
l 月度口子经典曲线

3.2.1.4 用户界面
l 月度竞价控制参数（如口子约束、机组电量约束）录入修改界面
l 经典曲线录入修改管理界面
l 省（市）需求录入修改界面
l 电网月度电量竞价总需求、机组经典曲线查询界面
l 机组月度发电报价
l 月度竞价开启界面
l 月度竞价结果显示、查询界面
3.2.2 日前交易
3.2.2.1 功效要求
依据各机组日前市场报价，省（市）提交计划电量安排，和负荷估计，考虑网损，考虑电网安全约束、机组出力约束、爬坡率约束及其它可行性约束条件，天天分为96个时段，以购电成本最小为优化目标函数出清市场，编制交易计划，确定各电价区价格。
l 日前交易计划软件应可实现华东电网全网安全校核和阻塞管理；
l 日前交易计划软件应可考虑分区备用要求；
l 日前交易计划软件应分为无约束计划和有约束计划两阶段进行，并可输出两个阶段结果。
3.2.2.2 输入数据
l 机组日前发电报价
l 省（市）物理协议计划安排
l 直代管机组计划安排
l 省（市）负荷估计，负荷分配因子
l 华东电网模型（包含网损系数）
l 检修计划
l 输电线、口子、断面稳定限额
l 机组性能约束
l 最高最低限价及其它约束条件
l 分省（市）备用要求
3.2.2.3 输出数据
l 机组发电计划
l 节点电价和分省（市）价格
l 起作用约束条件
3.2.2.4 用户界面
l 日前竞价控制参数录入、修改界面
l 日前交易计划分步控制界面
l 日前竞价结果，和中间结果查询及显示界面，包含无约束计划结果显示，有约束计划结果显示
3.2.3 实时交易
3.2.3.1 功效要求
说明：华东电力市场一期本功效暂不实施。
依据各机组报价，和全网超短期负荷估计，考虑网损，从EMS取电网实时状态估量数据，考虑电网安全约束，和机组出力约束、爬坡率约束及其它可行性约束条件，每5分钟运行一次实时交易算法，以购电成本最小为优化目标函数出清市场，确定下一个5分钟各机组出力，和对应节点电价。
l 实时交易计划软件应分为无约束计划和有约束计划两阶段进行，并可输出两个阶段结果
3.2.3.2 输入数据
l 机组小时前/日前发电报价
l EMS电网实时状态数据
l 机组实时出力状态
l 超短期负荷估计数据
l 输电线，口子，断面稳定限额
l 机组性能约束
l 最高最低限价及其它约束条件
l 分省（市）备用要求
3.2.3.3 输出数据
l 机组下一个5分钟出力基点
l 节点电价
l 起作用约束条件
l 节点网损因子
l 无约束排序结果
l 机组对于过载线路时尚灵敏度因子
3.2.3.4 用户界面
l 实时市场控制参数录入、修改界面
l 实时交易计划分步控制界面
l 实时竞价结果，和中间结果查询及显示界面，包含无约束计划结果显示，有约束计划结果显示
3.2.4 辅助服务交易
3.2.4.1 功效要求
说明：华东电力市场一期本功效暂不实施。华东电力市场二期将考虑备用容量交易和AGC服务。
备用容量竞价交易：依据机组备用容量报价，和各子控制区备用容量需求，机组发电计划安排情况，考虑电网约束，以购置成本最低为目标，出清备用容量市场，确定备用容量价格。
系统应提供电能、AGC和备用容量“协调优化”和“次序优化”两种辅助服务市场交易算法。
系统应提供旋转备用监视及告警功效。
3.2.4.2 输入数据
l 机组小时前/日前辅助服务报价
l 机组出力计划
l 系统辅助服务需求
l 电网约束
3.2.4.3 输出数据
l 辅助服务安排计划
l 辅助服务价格
3.2.4.4 用户界面
l 辅助服务市场控制参数录入、修改界面
l 辅助服务市场出清结果
l 系统分区备用容量监视，计算，告警界面。
3.2.5 安全校核和阻塞管理
3.2.5.1 功效要求
安全校核和阻塞管理功效既用于日前市场，又用于实时市场，是交易计划关键模块，必需正确、稳定、可靠、高效。
l 安全校核实法必需基于华东全网时尚计算进行
l 安全校核实法应可考虑热稳定约束、断面约束和稳定规程中要求其它约束
l 实时安全校核应从状态估量中取得系统实时网络拓扑
l 假如阻塞管理所用优化算法出现不收敛情况，应提供人工阻塞管理工具
3.2.5.2 输入数据
