1、石油 天然气学报 ( 江汉石油学 院学报)2 0 1 4 年 8 月 第 3 6 卷 第 8 期 J o u r n a l o f Oi l a n d G a s T e c h n o l o g y( J J P I )A u g 2 0 1 4 V o 1 3 6 N o 8 营地 建设 工程 中给水 、排水 系统设计 的几点体会 王小强 ,阳龙 ,董 军 ,陈琛 ( 中国 石油天然气管 道工程有限公司, ioO L 廊坊0 6 5 0 0 0 ) 摘要 通过介绍营地建设工程 中给水 、排 水系统的设计特点 ,以及 在实 际施 工过程 中容易 出现 的问题及 处理 经验 ,细致分析
2、了水源选择 、供水 方案、水 量计算 、给 水 网布 置、污水来 源及处 理 等方面 内容, 旨 在 为后续 工程中给水、排水系统 的设计提供借 鉴与参考。 关键 词 管道工程 ;营地建 设;给水;排水 计算 ;污水 中图分类号T E 9 7 3 ;TE 6 8 5 文献标志码A 文章编号1 0 0 09 7 5 2( 2 0 1 4 )0 8 0 2 9 7 0 2 在 中 国石油 天然 气管 道局 “ 走 出去” 战 略方针 的指 引下 ,随着 国际化 步伐 的加 快 , 中东 地 区已经成 为 国际管 道 业 务 的 主战 场 ,E P C ( e n g i n e e r i n g
3、 、p r o c u r e me n t 、c o n s t r u c t i o n ,设 计 、采 购 、施 工 )项 目 日益增多,且均逐步进入实施 阶段。面对伊拉克严峻的安保形势和恶劣的 自然环境 ,在缺水 、缺电、缺 少社 会依 托 的情 况下 ,建设 高标 准 、高要 求 、高舒 适度 的工作 、生 活营地 给 海外员 工 是极 为重要 的 。在 营地的建设 中,面对 当地水资源严重匮乏的情况 ,如何 因地制宜发挥营地场所所在地的区域优势 ,充分 利 用 当地水 资源 ,保 证 用水 安全 ,是设 计 、建 设 者需要 面 对 的一个 严肃 问题 。 1 给水 系统设计 1
4、 1水源 的选 择 给 水工 程 的水 源类 型较 多 ,选择 方 式也 比较 多样 化 。水源 选择 的首 要条 件是 水量 和水 质 。如果 水源 选择恰当 ,既可以保证水量充足 ,水质安全卫生 ,又可以简化工艺 ,降低投资成本 。一般来说 ,给水水 源 的选 择方 案要 根 据 营地地 理 位置 及周 边依 托情 况来 进行 具 体分 析 。根据鲁 迈 拉营地 建设 经验 ,项 目所 属 区一 般位 于 油 田中相 对独 立 区域 ,周 边 可依托 社会 环境 较差 ,水 源 的选择 一 般优先 采取 打井 的方 式进 行现场勘察 和调研 ,建议调研时应注意 以下几点:充分了解周边营地建
5、设情况及其供水设施的布置方 案 。收集其他营地给水设施的建设信息及 当地地下水的水文地质资料 ,弄清深井取水是否需要征得当 地卫生部门的许可 。收集已建深井的井径 、流量 、井深、水质报告 、动水位 、静水位等资料。了解 水罐车送水 的费用 、水质情况 、拉水点距离及每天送水次数等信息。 1 2供水 方 案的 确定 结 合 调研 资料 ,根据 以下 流程 选择 、确定 供水 方案 。 收稿 日期 2 0 1 4 一O 62 l 作者 简介 王小 强 ( 1 9 7 9 一 ) ,男 ,2 0 0 3年 哈尔滨 工业大 学毕业 ,工程师 ,现 主要从 事工程设 计工作 。 学兔兔 w w w .

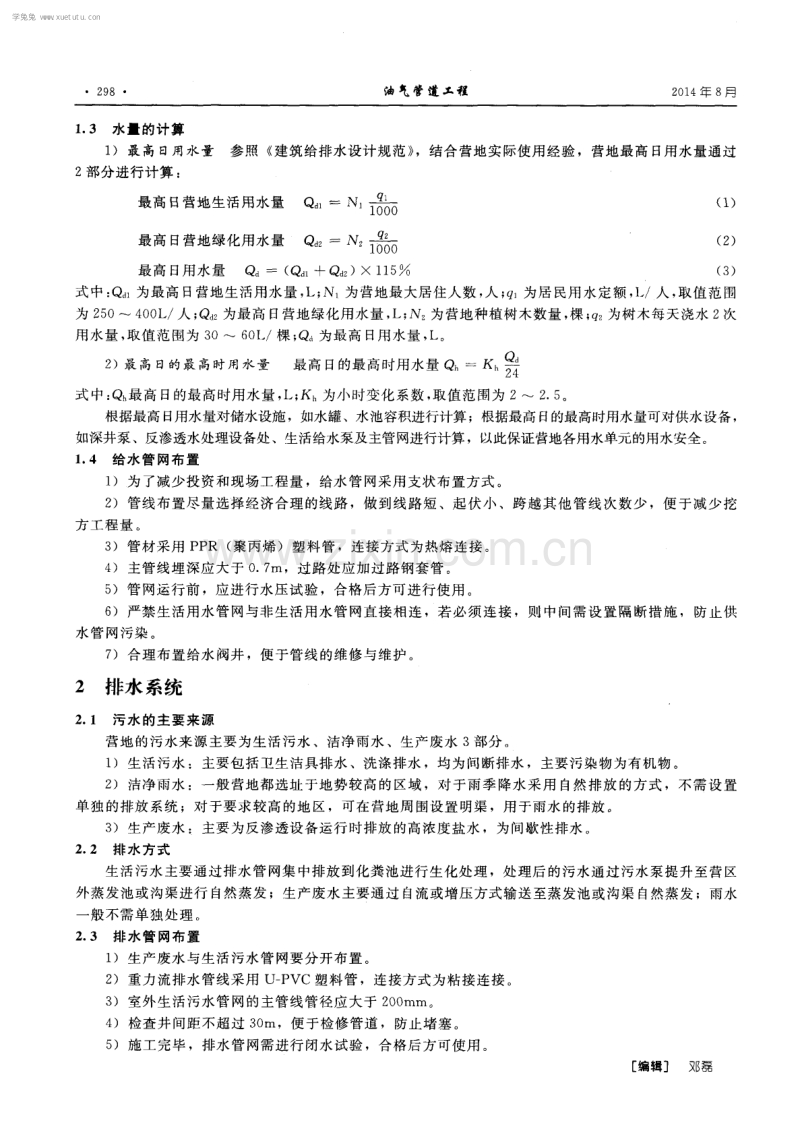

6、x u e t u t u .c o m 油气管 道工程 2 0 1 4 年 8 月 1 3 水 量 的计算 1 )最高 日用水量参照 建筑给排水设计规范 ,结合营地实际使用经验 ,营地最高 日用水量通过 2 部 分 进行计 算 : 最高 日营地生活用水量 Qa = N 而 q 丽l ( 1 ) 最高 日营地绿化用水量 Q a z N。 q 丽2 ( 2 ) 最高 日用水量 Q 一 ( Q d +Q d ) 1 1 5 ( 3 ) 式中: Q a 为最高 日营地生活用水量 , L; N 为营地最大居住人数 , 人; q 为居民用水定额 , I 人, 取值范围 为 2 5 0 4 0 0 L 人
7、 ; Qa 。 为最 高 日营地 绿化 用水 量 , L; N。 为 营地种植 树 木数量 , 棵 ; q 为树 木每 天浇 水 2 次 用水 量 , 取值 范 围为 3 O 6 0 I 棵 ; Q 为最高 日用 水量 , L。 n 2 )最 高 目的 最 高N - 用 水量 最 高 日的最 高时用 水 量 Q h K O A 式中: Q 最高 日的最高时用水量 , L; K 为小时变化系数 , 取值范围为 2 2 5 。 根据最高 日用水量对储水设施 ,如水罐 、水 池容积进行计算 ;根据最高 日的最高时用水量 可对供水设备 , 如深井泵 、反渗透水处理设备处 、生活给水泵及 主管 网进行计
8、算 ,以此保证营地各用水单元 的用水安全 。 1 4给水 管网布 置 1 )为了减少投资和现场工程量,给水管网采用支状布置方式。 2 )管线布置尽量选择经济合理的线路 ,做到线路短、起伏小 、跨越其他管线次数少 ,便于减少挖 方 工程量 。 3 )管材 采用 P P R ( 聚丙烯 )塑 料管 ,连 接方 式 为热熔 连接 。 4 )主 管线埋 深应 大 于 0 7 m,过路 处 应加 过路 钢套 管 。 5 )管网运行前 ,应进行水压试验 ,合格后方可进行使用。 6 )严禁 生 活用水 管 网与 非生 活用 水管 网直 接相 连 ,若 必 须连 接 ,则 中间需 设 置 隔 断措 施 ,防止
9、 供 水 管 网污染 。 7 )合 理布 置给 水 阀井 ,便于 管线 的维 修与 维护 。 2 排水 系统 2 1污水 的主 要来 源 营地 的污水 来源 主要 为生 活污 水 、洁净 雨水 、生 产废 水 3部分 。 1 )生 活污 水 :主要包 括 卫生 洁具 排水 、洗 涤排 水 ,均为 间断排 水 ,主要 污染 物 为有机 物 。 2 )洁净雨水 :一般营地都选址于地势较高的区域 ,对于雨季降水采用 自然排放的方式 ,不需设置 单 独 的排放 系统 ;对 于要 求较 高 的地 区 ,可在 营地周 围设 置 明渠 ,用 于雨水 的排放 。 3 )生 产废 水 :主要 为反 渗透设 备
10、运行 时排 放 的高浓 度盐水 ,为 间歇 性排 水 。 2 2排水 方式 生 活污 水 主要通 过排 水管 网集 中排 放 到化粪 池进 行生 化处 理 ,处理后 的 污水通 过 污水泵 提升 至营 区 外蒸发池或沟渠进行 自然蒸发 ;生产废水主要通过 自流或增压方式输送至蒸发池或沟渠 自然蒸发;雨水 一 般 不需单 独 处理 。 2 3排水 管 网布置 1 )生 产废 水与 生活 污水 管 网要分 开布 置 。 2 )重 力 流排水 管线 采用 U P VC塑 料管 ,连 接方 式为 粘接 连接 。 3 )室外生活污水管 网的主管线管径应大于 2 0 0 ram。 4 )检查井 间距不超过 3 0 m,便于检修管道 ,防止堵塞 。 5 )施 工 完毕 ,排水 管 网需进 行 闭水试 验 ,合格 后方 可使 用 。 编辑 邓磊 学兔兔 w w w .x u e t u t u .c o m
