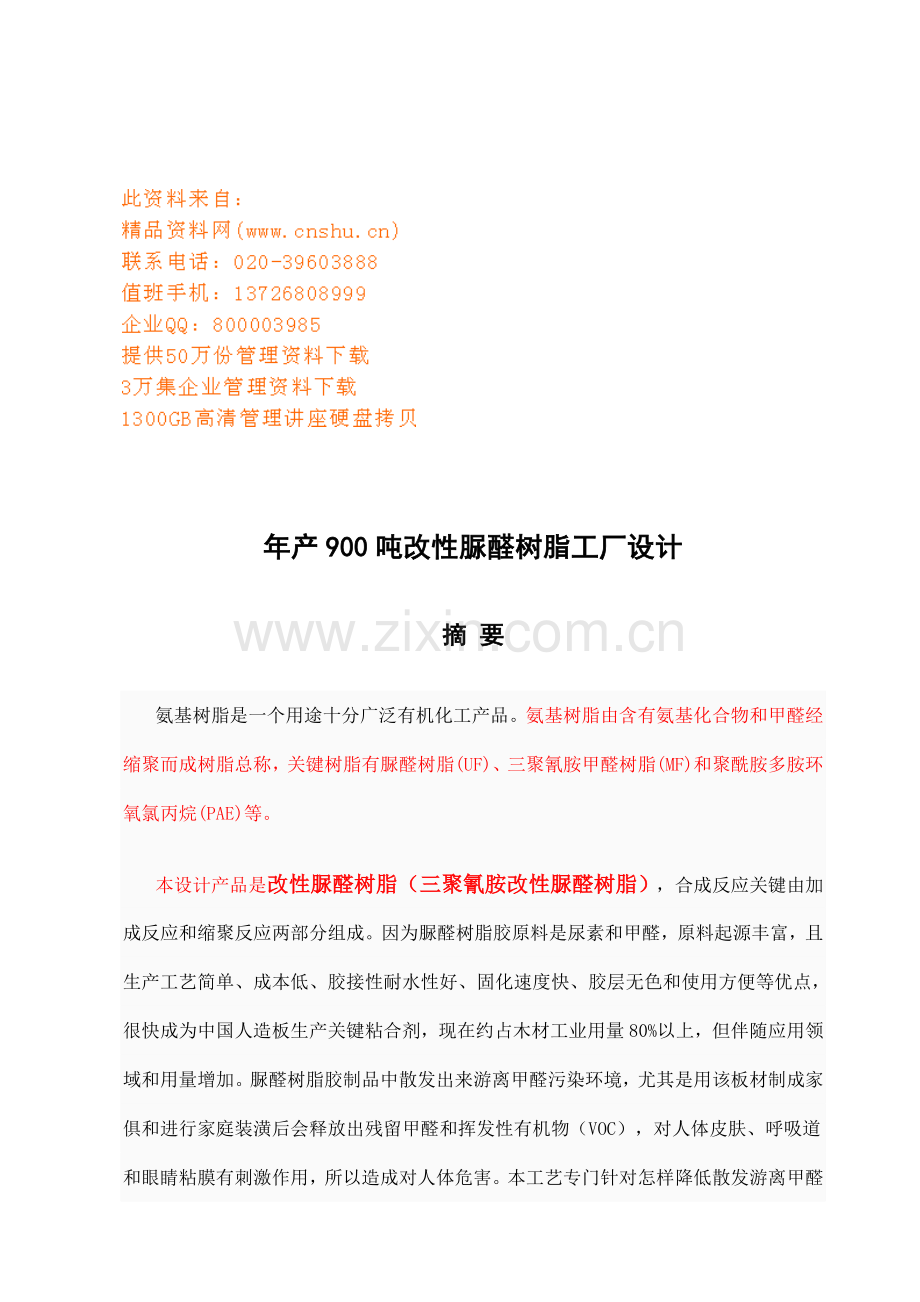

年产900吨改性脲醛树脂工厂设计摘 要氨基树脂是一个用途十分广泛有机化工产品。氨基树脂由含有氨基化合物和甲醛经缩聚而成树脂总称，关键树脂有脲醛树脂(UF)、三聚氰胺甲醛树脂(MF)和聚酰胺多胺环氧氯丙烷(PAE)等。本设计产品是改性脲醛树脂（三聚氰胺改性脲醛树脂），合成反应关键由加成反应和缩聚反应两部分组成。因为脲醛树脂胶原料是尿素和甲醛，原料起源丰富，且生产工艺简单、成本低、胶接性耐水性好、固化速度快、胶层无色和使用方便等优点，很快成为中国人造板生产关键粘合剂，现在约占木材工业用量80%以上，但伴随应用领域和用量增加。脲醛树脂胶制品中散发出来游离甲醛污染环境，尤其是用该板材制成家俱和进行家庭装潢后会释放出残留甲醛和挥发性有机物（VOC），对人体皮肤、呼吸道和眼睛粘膜有刺激作用，所以造成对人体危害。本工艺专门针对怎样降低散发游离甲醛和改性脲醛树脂做了合理设计。脲醛树脂是应用最为广泛氨基树脂两个反应是先加成后缩聚，但又没有显著界限，受反应条件影响只是在弱碱性条件下加成反应占优势，在弱酸性介质中缩聚反应进行较顺利。本设计是年产900吨氨基树脂工厂设计，关键进行了工艺计算、设备选型，并绘制了全厂平面部署图、工艺步骤图、物料步骤图、生产车间立面图和平面图。关键词：氨基树脂，改性脲醛树脂，三聚氰胺，尿素， 车间设计，工厂设计目 录第一章 绪论1.1 厂址及气象条件1. 厂区位置：西安北郊2. 地势：厂区地势平整3. 常年主导风向：东北风， 平均风力二级4. 气温：最高气温 40 最低气温 75. 冻土深度：10cm6. 地下水位：25m7. 运输条件：公路，铁路1.2 工厂设计可行性分析1.2.1 设计任务和依据此次设计依据3月陕西科技大学化学和化工学院化学工程和工艺教研室下达毕业设计任务书，联络自己在大学四年中所学多种知识及实习过程中搜集资料，而且在参观了西安化工厂生产车间及初步了解化工生产过程以后决定选择这个课题作为我毕业设计任务。依据调查世界氨基树脂生产能力为775.9万吨/年，需求量增加速度大约为每十二个月3.6%；中国氨基树脂产量为5.63万吨/年，而中国还有很大市场需求空间，依据设计地点进行考察西安地域需求量，尤其是西安建材市场，所需水浸渍法制木屑板含80%氨基树脂水溶液，老生产工艺不能完全满足现代化生产需求，所以要对氨基树脂生产进行全新设计。本设计关键任务就是完成900吨氨基树脂工厂初步设计。1.2.2 氨基树脂应用及发展概况（1）涂料用氨基树脂发展概况伴随石油化工发展，50年代中期很多国家将石油化工提供异丁醇作为醚化剂生产氨基树脂。因为异丁醇起源丰富，使氨基树脂品种很快扩大。20世纪30年代甲醇醚化氨基树脂已开始用于织物整理行业，而它在涂料领域一直未获发展。直至60年代，为了降低涂料施工中有机溶剂对环境污染和节省资源，开发了多种水性涂料和高固体涂料后，甲醚化氨基树脂作为这类涂料交联剂才扩大了应用面和生产规模，并出现了系列化产品，但就总产量来说，丁醚化氨基树脂仍占首位。中国是从50年代起开始研制丁醚化脲醛树脂和三聚氰胺树脂，至今已发展了混容性、固化性不一样若干品种，70年代初自制苯代三聚氰胺，合成了丁醚化苯代三聚氰胺甲醛树脂。很快，又开发了异丁醇醚化产品，现在这些树脂生产已达成一定规模，为中国发展多种氨基树脂漆提供了多品种交联剂。从60年代开始对甲醇醚化氨基树脂研究，着关键是放在合成六甲氧基甲基三聚氰胺方面。（2）胶粘剂用氨基树脂脲醛树脂发展概况脲醛树脂是应用最为广泛氨基树脂，首次由B.tollens于1884 年合成，1929年德国I.G染料企业取得第一个脲醛树脂胶粘剂专利，其后在人造板工业中得到了快速发展。中国1957 年开始工业化生产，因为UF 树脂胶原料是尿素和甲醛，原料起源丰富，且生产工艺简单、成本低、胶接性耐水性好、固化速度快、胶层无色和使用方便等优点，很快成为中国人造板生产关键粘合剂，现在约占木材工业用量80%以上。但伴随应用领域和用量增加，UF树脂胶制品中散发出来游离甲醛污染环境，尤其是用该板材制成家俱和进行家庭装潢后会释放出残留甲醛和挥发性有机物（VOC），对人体皮肤、呼吸道和眼睛粘膜有刺激作用，所以造成对人体危害。伴随大家对室内环境要求提升,脲醛树脂甲醛释放量越来越受到关注,低毒脲醛树脂和无醛系列(如异氰酸酯)胶粘剂研究成为热点。寻求环境友好生产技术和“绿色人造板”产品是含有战略意义关键课题，各国对此全部十分重视。20世纪80 年代以来，中国外科技工作者对怎样降低脲醛树脂粘合剂中游离甲醛含量研究作了很多工作。据报道，中国已将脲醛树脂粘合剂中游离甲醛含量降至0.10%左右。1.2.3 具体生产产品确实定综合比较考虑涂料用氨基树脂和胶粘剂用氨基树脂应用和发展方向，和考察西安地域需求量，尤其是西安建材市场，所需水浸渍法制木屑板含80%氨基树脂水溶液，所以决定选择脲醛树脂胶为本氨基树脂工厂关键产品。考虑人造板胶粘剂中甲醛释放量高低直接关系到人民生活水平和健康情况好坏，为了降低甲醛释量，改变脲醛树脂特征采取工艺是用三聚氰胺改性和新技术生产脲醛氨基脂。1.2.4 本课题预处理关键问题脲甲醛树脂。英文缩写UF。耐弱酸、弱碱，绝缘性能好，耐磨性极佳，价格廉价，但遇强酸、强碱易分解，耐水性和电性能较差，耐热性也不高，所以要处理是降低甲醛释放量，改变脲醛树脂特征。本设计将经过适宜工艺，使生产出来产品甲醛释放量能够达成国家甚至国际胶粘剂质量标准，并使脲醛树脂缺点得以改善，以提升人民生活水平健康情况！第二章 产品和原料性质和规格2.1 改性三聚氰胺脲醛树脂质量标准和规格pH值 7.58.0游离甲醛% 2，确保二羟基脲生成；第二批尿素加入后U/F=1.8-1.9，使加入甲醛尽可能反应充足，降低游离甲醛含量；第三批尿素加入，使产品游离甲醛深入降低。经过上述方法使产品中游离甲醛含量低于1%。同时应控制适宜介质LB 值、反应温度和反应时间以使反应达成最好效果。（2） 加入复合改性剂通常UF 树脂F/U 物质量比降低时，会同时带来以下部分问题：树脂胶粘性能下降、树脂储存期缩短、树脂水溶性降低、树脂初粘性下降等。为了处理这些问题，在树脂合成时要添加多种改性剂。据报道，复合改性剂有PQ 复合添加剂、聚乙烯醇（PVC）和木质素磺酸盐类等。改性剂加入后和在缩聚阶段产生羟甲基碳正离子进行缩醛化反应，其作用是控制树脂胶联度，不停和反应过程中游离出甲醛进行反应。（3） 对体系微观过程和体系动力学研究应用脲醛树脂胶体理论，从关键影响原因入手，经过大量试验，研制低游离甲醛含量脲醛树脂。实践证实，为改善树脂微观结构，合适降低缩聚阶段PH 值，有利于加紧缩聚反应速度和降低反应体系羟甲基相对含量，从而降低了在微观结构上形成二甲基醚或醚结构几率。中国也有对反应釜内流体动力学研究报道。搅拌过程是一产生流体复杂动力学过程，其中很可能存在着非线性浑浊现象。搅拌关键作用是尽可能使反应釜内流体流动处于完全混合状态，这么充足搅拌就能降低反应器内温度和浓度梯度，这和胶合成缩聚过程条件相匹配，所以充足搅拌是必需。制胶过程包含到复杂工艺和设备优化问题，如在工业生产中，往往应用了很成功小试结果，但总达不到小试效果，这在很大程度上是因为工业设备放大过程中，只注意了机理过程相同性，而没有充足考虑达成相同机理所应含有条件和环境应该相同或相同。大家又往往忽略掉最关键一条：动力学特征相同性，即设备放大前后，其动力学特征应尽可能保持不变。目前，在这方面工作正在进行着。3.3 三聚氰胺改性脲醛(MUF)树脂合成在反应釜中加入第一批甲醛,将pH值调至7. 27. 8,加入第一批尿素,升温至90 反应30 min,调pH值至5. 45. 6,反应至所需粘度。加入第二批甲醛和三聚氰胺,调pH值至8. 08. 5,反应20min。调pH值至6. 56. 9,加入第二批尿素,反应至所需粘度。再将pH值调至7. 58. 0,加入第三批尿素,反应0. 5 h，冷却出料。3.4 合成过程中原料对反应结果影响3.4.1 甲醛和尿素摩尔比影响：因为F /U是对MUF树脂性能影响最大原因,所以首先比较了三聚氰胺用量为3 %时(以尿素总量计)不一样摩尔比对MUF树脂最终性能影响,试验结果见3-1表3-1甲醛和尿素摩尔比对MUF树脂性能影能够看出,总体上伴随最终摩尔比r5 降低,游离甲醛、甲醛释放量、胶合强度全部在降低。当摩尔比降至一定程度后,脲醛树脂中就存在了相当数量游离尿素,能够吸收树脂中游离甲醛(树脂热固化释放出甲醛和树脂固化后水解时放出甲醛) ,从而达成低甲醛释放目标。但这些尿素一样会和活泼羟甲基脲反应,降低了脲醛树脂交联程度,也就减弱了板材胶合强度,所以摩尔比不宜过低。若将第二批尿素在反应末期一次性加入,在弱碱性条件下,尿素和未反应甲醛发生加成反应,生成羟甲基脲,树脂游离甲醛量降低了,而羟甲基脲在受热及水解时会放出甲醛,这能够解释树脂1相对较低游离甲醛和高甲醛释放量。将树脂2和3对比可知,在酸性阶段投放尿素量相同情况下,较早投放尿素树脂缩合程度较深,亚甲基桥键含量相对较多,羟甲基和亚甲基醚键含量相对较少,也就含有较低甲醛释放量。具体反应见图3-1。图3-1羟甲基脲缩合反应另外,从树脂4和6、5和7对比中可看出,酸性阶段摩尔比超出某一特定值后,甲醛释放量会急剧上升,甚至超出最终摩尔比影响。但酸性阶段摩尔比也不可降得过低,不然会造成缩合反应速度加紧而不易控制 6 。综合考虑以上各方面原因,采取图3-2工艺可实现制备E1级脲醛树脂目标图3-2制备E1级脲醛树脂时温度、pH值和摩尔比随时间改变温度temp; pH值pH value; F /U3.4.2三聚氰胺用量影响三聚氰胺用量对树脂性能影响很大。表3-2中列出了采取相同工艺时,三聚氰胺不一样用量和改性脲醛树脂性能之间关系。表3-2中树脂全部是采取相同摩尔比和弱碱弱酸弱碱制胶工艺,但伴随三聚氰胺用量增加,甲醛释放量不停降低,胶合强度则先增加后下降。这是因为三聚氰胺和甲醛加成反应能够形成一系列从二羟甲基三聚氰胺到六羟甲基三聚氰胺混合物,不一样羟甲基三聚氰胺之间相互发生缩合反应,生成亚甲基桥键和亚甲基醚键,并保留了一部分还未反应羟甲基基团,具体过程可见图3-3。而正是相当数量亚甲基醚键存在才使得MUF树脂在热固化时极少放出甲醛,而脲醛树脂在一样条件下却会产生大量甲醛气体。伴随三聚氰胺用量增加,三聚氰胺和甲醛缩合产物中亚甲基醚键含量也在增加,降低了树脂在热固化及水解时放出甲醛量。同时因为引入了多官能度三聚氰胺分子,提升了树脂交联程度,也就加强了板材胶合性能。其次,伴随三聚氰胺羟甲基化进行,其N原子亲核性不停增强,反应活性也不停加强,而尿素情况则恰恰相反,这就使得三聚氰胺加入降低了树脂固化速度,造成在一样热压条件下因为固化不完全而使板材胶合强度不停下降。所以,三聚氰胺用量也不可过高。表3-2中后4份树脂甲醛释放量全部达成了E1级要求,但树脂10和11胶合强度却低于类板标准要求0. 7MPa。表3-2三聚氰胺用量对树脂性能影响图3-3三聚氰胺和甲醛羟甲基化反应及其产物缩合反应3.5不一样工艺条件下改性脲醛树脂合成结果表3-3不一样工艺参数条件下改性脲醛树脂合成及其性能指标测定结果。表3-4不一样反应条件对改性脲醛氨基树脂影响3.5.1加成反应阶段各工艺参数改变对改性脲醛树脂影响（1）p H改性脲醛树脂影响脲醛树脂形成机理表明,加成产物除受尿素和甲醛摩尔比影响外,还受反应介质p H 影响.反应介质p H 为7 . 5 以上时,极少发生缩聚反应,但加成反应在此周围开始,且反应速度随p H 升高而加紧,当p H 达成1113 时,一羟甲脲和二羟甲脲形成极慢,这么就会造成羟甲基化不完全,游离甲醛含量升高,树脂其它性能下降。所以加成反应阶段p H 选择8 . 0 ,9 . 0和10 . 0 ,其它工艺条件不变,其试验结果见表3-4 。由表3-4 可知,p H 改变对改性脲醛树脂黏度改变影响不大;固化时间随p H 降低而降低,而且当p H 从10 降到9 时,固化时间改变较大。游离甲醛含量随p H 降低而升高,羟甲基含量、储存期随p H 降低而升高。胶合强度及甲醛释放量随p H 降低而降低,预压性能随p H 降低而越来越好。所以加成反应阶段降低p H 有利于提升改性脲醛树脂各项性能（2） 反应温度改性脲醛树脂影响在其它工艺条件相同时,加成反应温度较高有利于羟甲基化完全反应。由表3-4 可知,反应温度在80 时改性脲醛树脂黏度增加较快,表明低温条件下进行加成反应对提升黏度有利。反应温度越低,改性脲醛树脂固化速度越快,树脂中游离甲醛和羟甲基含量随反应温度降低而升高,改性脲醛树脂储存期随反应温度降低而缩短。加成反应温度对胶合强度影响较小,预压性能随加成反应温度下降而下降,甲醛释放量随加成反应温度降低而略有升高(在此次试验范围内) 。综合而言,升高加成反应温度有利于提升改性脲醛树脂综合性能（3）反应时间改性脲醛树脂影响在其它工艺条件不变时,反应时间对改性脲醛树脂各项性能影响不含有显著规律性(表3-4) 。相比较而言,适中反应时间对改性脲醛树脂合成有利。3.5.2缩聚反应阶段各工艺参数改变对改性脲醛树脂影响（1）pH改性脲醛树脂影响缩聚反应阶段pH 控制被认为是脲醛树脂合成关键原因。在酸性条件下,一羟甲脲和二羟甲脲和尿素及甲醛进行缩聚反应,关键生成亚甲基键和少许醚键连接低分子化合物,在p H 较低情况下,缩聚反应速度快,易生成不含羟甲基聚次甲基脲不溶性沉淀,树脂水溶性降低,游离甲醛含量增加,适用期缩短,缩聚反应不易控制。这些不利原因在改性脲醛树脂合成中一样存在。由表3-4 可知,p H 对固化时间、游离甲醛含量和羟甲基含量影响无显著规律性。这可能是p H 相对较高造成(一般脲醛树脂缩聚反应p H 在4. 5 左右) 。而粘度在p H 为5. 2 时有较大增加。p H 对储存期影响相当显著,p H 较高有利于储存期延长;胶合强度随p H 降低而增大;预压性能在缩聚反应整个p H 范围内均较理想。p H 对甲醛释放量影响相当显著,伴随p H 降低甲醛释放量显著下降。12 号试验结果能够解释为:较低p H 增加了反应速度及猛烈程度,在缩聚过程中小分子生成较多,这是造成黏度、游离甲醛含量和羟甲基含量上升原因;以N H4 Cl 为固化剂时胶液体系中需含有一定量游离甲醛才能使胶液固化,而12 号试验结果中游离甲醛含量相对较高,从而造成胶合强度上升,甲醛释放量下降。（2）反应温度改性脲醛树脂影响较高或较低反应温度,对黏度影响全部较大(表3-4) ;改性脲醛树脂固化时间随缩聚温度降低而缩短;改性脲醛树脂游离甲醛随反应温度降低有降低趋势;改性脲醛树脂羟甲基含量随反应温度降低而增加;高温或低温反应不利于储存期延长和胶合强度提升;反应温度越低则胶合板预压性能越差;另外,高温反应有利于降低甲醛释放量。（3）初摩尔比改性脲醛树脂影响初摩尔比为2. 71. 9 时,黏度随初摩尔比降低而增大,固化时间随初摩尔比降低而缩短,游离甲醛含量在高初摩尔比时较低,羟甲基含量随初摩尔比降低而降低;储存期受初摩尔比影响极为显著,初摩尔比越高则储存期越长;胶合强度在初摩尔比为2. 3 时最好,预压性能和初摩尔比关系不能确定。甲醛释放量有随初摩尔比降低而升高趋势。初摩尔比为115 时,对粘度影响最大,羟甲基含量、胶合强度也显著增大,甲醛释放量已经超出E1 级水平.3.6 改性脲醛树脂合成工艺路线 脲醛树脂合成采取弱碱弱酸弱碱工艺。关键反应：(1) 加成反应(羟甲基化)：甲醛和尿素首先生成一羟甲基脲和二羟甲基脲。(2) 缩聚反应因为缩聚反应是逐步形成,在脱水过程中, 相邻羟甲基脲分子之间经过亚甲基键或二亚甲基醚键相连形成聚合物, 所以工业生产脲醛树脂时, 能够依据缩聚反应深入程度来控制产物相对分子质量。其水溶液随相对分子质量高低表现为低黏度、高黏度、透明和浑浊浆液。工业生产脲醛树脂相对分子质量为数百至数千。（3）三聚氰胺羟甲基化反应 （4）三聚氰胺缩聚反应3.7 合成脲醛树脂树脂工艺脲醛树脂生产分三个阶段，每个阶段具体工艺以下：合成工艺 反应阶段 脱水阶段 后处理阶段 原料分批加入 加成反应 缩聚反应 蒸发 过滤3.7.1 反应阶段（1）加成反应阶段 加成反应阶段,p H 降低对改性脲醛树脂各项性能提升是有利;升高加成反应温度对改性脲醛树脂综合性能提升有很好影响;选择适中加成反应时间有利于提升改性脲醛树脂综合性能;（2） 缩聚反应阶段 缩聚反应阶段,p H 降低除不利于储存期延长外,对改性脲醛树脂其它性能提升全部有很好影响;缩聚温度不宜过高或过低,不然不利于改性脲醛树脂综合性能提升;另外，初摩尔比改变能显著地影响储存期,初摩尔比越高储存期越长;甲醛释放量有随初摩尔比降低而呈升高趋势。3.7.2 脱水阶段将反应釜中溶液送到蒸发器中脱水，使产品固含量达成质量标准。3.7.3 后处理阶段成品必需过滤除去树脂中杂质，如未反应三聚氰胺，未醚化羟基三聚氰胺低聚物，残余催化剂等。助滤剂可采取硅藻土、碳酸镁等物质，过滤温度以6070为宜。 3.7.4 生产工艺步骤叙述（1） 在反应釜中加入第一批甲醛,将pH值调至7. 27. 8 共30min（2） 加入第一批尿素,升温至90 反应30 min,调pH值至5. 45. 6,反应至所需粘度- 共1h（3） 加入第二批甲醛和三聚氰胺，调pH值至8. 08. 5,反应20min。 共1h（4） 调pH值至6. 56. 9,加入第二批尿素,反应至所需粘度。 共1h（5） 再将pH值调至7. 58.0,加入第三批尿素，反应0. 5 h。 共1.5h （6） 将溶液送到蒸发器中蒸发部分水分 共1h（7） 冷却送到产品储罐 共1h 第四章 工艺计算4.1 原始数据及所需技术资料（1） 生产规模 300t/a（2） 生产时间 年工作日300天（3） 生产方法 间歇式生产（4） 生产量 天天三批 三班倒 本设计是年产900吨氨基树脂工厂其产品是80%氨基树脂水溶液，纯氨基树脂溶质为900吨（5） 损失率 3%（6） 计算次序 因为产物和原料间计量关系比较简单，且整个工艺过程也较简单，轻易得到原料间百分比关系，所以采取顺步骤计算次序。（7） 化学改变参数尿素 甲醛 三聚氰胺 聚合物结构单元分子量 60 30 126 102.52 在计算聚合物结构元分子量时，三聚氰胺占尿素3% 则其占原料百分比为600.03/60+301.1+126=0.8% 其中1.1为甲醛和尿素最终摩尔比。单体（CH2-NH-C=O-NHCH2O）- n分子量为102 三聚氰胺聚合物分子量为168 所以聚合物结构单元分子量为10299.2%+1680.8% = 102.524.2 物料衡算衡算公式：进料量 = 出料量 + 损失量因为产量较小，计算基准定为千克/天 （Kg/d）日产量Wd= 9001000/（3000.97） = 3092.784 Kg/d关键原料投料量 尿素结构在聚合物结构单元中占58/102.52 = 57%所以，尿素投料量 = 3092.784 57% = 1762.887 Kg/d三聚氰胺投料量 = 1762.887 3% = 52.887Kg/d甲醛投料量 =1762.887 /601.1 30 = 969.588 Kg/d工业甲醛为37%甲醛溶液，所以甲醛溶液投料量 = 969.588/37% = 2620.508 Kg/d4.2.1对反应釜进行物料衡算： 在反应过程中，甲酸和NaOH只是调整反应体系pH值，其本身并不参与反应，所以进料和出料平衡，在衡算过程中能够省去。则此时进料就为工业甲醛，三聚氰胺和尿素。进料量 = 工业甲醛 + 三聚氰胺 + 尿素 = 2620.508 + 52.887 + 1762.887 =4436.282Kg/d依据化学计量式有三聚氰胺反应完全所消耗甲醛量 = 52.88760 / 126 = 25.184 Kg/d和尿素反应甲醛量 = 969.588 25.184 = 944.404 Kg/d三聚氰胺反应后生成聚合物量 = 52.887 168 / 126 = 70.516 Kg/d三聚氰胺反应生成水 = 52.887 18 / 126 = 7.555Kg/d反应尿素量 = 944.404 60 / 60 = 944.404 Kg/d甲醛，尿素反应生成聚合物量 = 944.404 102 / 60 = 1605.487 Kg/d甲醛，尿素反应生成水量 = 944.404 18 / 60 = 283.321 Kg/d 未反应尿素 = 1762.887 944.404 = 818.483 Kg/d 系统中水 = 7.555 + 283.321 + 2620.508 63% = 1941.796 Kg/d出料量 = 聚合混合物 + 水 + 未反应物料量 = 70.516 + 1605.487 + 1941.796 + 818.483 = 4436.282 Kg/d进料量 = 4436.282 Kg/d = 出料量 = 4436.282 Kg/d 所以反应釜物料平衡 4.2.2对蒸发器做物料衡算：进料量 = 4436.282Kg/d 蒸发出水 = 4436.282 3092.784/0.8 = 570.302 Kg/d产品=4436.282-570.302=3865.98出料量 = 产品 + 蒸发出水= 3865.98 + 570.302= 4436.282 Kg/d 进料量 = 出料量 所以蒸发器物料平衡 4.2.3对整个系统做物料平衡计算进料量 = 2620.508 + 52.887 + 1762.887 = 4436.282 Kg/d出料量 = 3865.98 + 570.302= 4436.282 Kg/d 总物料平衡， 所以整个系统物料平衡。 物料平衡表物料名称数据（ Kg/d ）纯净甲醛969.588工业甲醛2620.508纯三聚氰胺52.887尿素1762.877系统中水1941.796产品3865.98第五章 设备工艺计算及其选型5.1 搅拌反应釜设计一天三釜，先对反应釜做物料和热量衡算5.1.1 物料衡算：衡算公式：进料量 = 出料量 + 损失量日产量Wd= 9001000/（3000.97） = 3092.784 Kg/d一天三釜所以一釜物料为=3092.784/3=1030.928Kg关键原料投料量 尿素结构在聚合物结构单元中占58/102.52 = 57%所以，尿素投料量 = 1030.928 57% = 587.629 Kg三聚氰胺投料量 = 587.629 3% = 17.629Kg甲醛投料量 = 587.629/601.1 30 = 323.196 Kg工业甲醛为37%甲醛溶液，所以甲醛溶液投料量 = 323.196/37% = 873.503 Kg对反应釜进行物料衡算： 在反应过程中，甲酸和NaOH只是调整反应体系pH值，其本身并不参与反应，所以进料和出料平衡，在衡算过程中能够省去。则此时进料就为工业甲醛，三聚氰胺和尿素。进料量 = 工业甲醛 + 三聚氰胺 + 尿素 = 873.503 + 17.629 + 587.629 = 1478.761Kg依据化学计量式有三聚氰胺反应完全所消耗甲醛量 = 17.62960 / 126 = 8.395 Kg和尿素反应甲醛量 = 323.196 8.395 = 314.801 Kg三聚氰胺反应后生成聚合物量 = 17.629 168 / 126 = 23.505 Kg三聚氰胺反应生成水 = 17.629 18 / 126 = 2.518 Kg反应尿素量 = 314.801 60 / 60 = 314.801 Kg甲醛，尿素反应生成聚合物量 = 314.801 102 / 60 = 535.162 Kg甲醛，尿素反应生成水量 = 314.801 18 / 60 = 94.441 Kg未反应尿素 = 587.629 -314.801 = 272.828 Kg系统中水 = 2.518 + 94.441 + 873.503 63% = 647.266 Kg/d出料量 = 聚合混合物 + 水 + 未反应物料量 = 23.505 + 535.162 + 647.266 + 272.828 = 1478.761 Kg进料量 = 1478.761 Kg= 出料量 = 1478.761 Kg 所以反应釜物料平衡 5.1.2热量衡算：(1)计算依据及基准间歇式生产热量衡算基础方程式Q物料带入+Q热负荷=Q物料带出+Q热损失 化学热量衡算通常方程式 Q1+Q2+Q3=Q4+Q5+Q6其中： Q1 所处理物料带入设备热量；Q2 换热剂和设备和物料传输热量（符号要求加热剂加入热量为“+”，冷却剂吸收热量为“”）；Q3 化学反应热（符号要求过程放热为“+”，过程吸热为“”）；Q4 离开设备物料带走热量；Q5 设备消耗热量；Q6 设备向周围散失热量，又称热损失。(2) 热量衡算因为各股物料全部是在常温下加入，所以 Q1 = 0反应热计算：Q3其中用到化学键键能：N-H: 389 KJ/mol C=O: 728 KJ/mol C-O: 326 KJ/molC-N: 305 KJ/mol O-H: 464KJ/mol 此反应断裂：N-H C=O中C-O 合成 C-N O-H断键需要能量 1mol 389KJ/mol 2 + 2mol (728-326)=1582 KJ 合成键释放能量 1mol 2 305 + 1mol 2 464= 1538 KJH = 1538 -1582 = -44 KJ/mol Q=314.801/60 (-44)= -200.854 KJ此反应断裂：N-H C-O 合成 C-N 断键需要能量 1mol 389KJ/mol+ 1mol 326 KJ/mol=715 KJ 合成键释放能量 1mol 305 KJ/mol 2=610 KJ合成聚合单体： H=610-715= - 105 KJ/molQ=314.801/60(-105)= -550.902 KJ此反应断裂：N-H C=O中C-O 合成 C-N O-H断键需要能量 1mol389KJ/mol+ 2mol 402 KJ/mol=1582 KJ 合成键释放能量 1mol2305 + 1mol2464=1538 KJH = 1538-1582 = -44 KJ/mol Q=17.629/126(-44)= -
