中国电信移动业务网络管理系统规范
总册(v1.1)

中国电信股份广州研究院
年 4 月

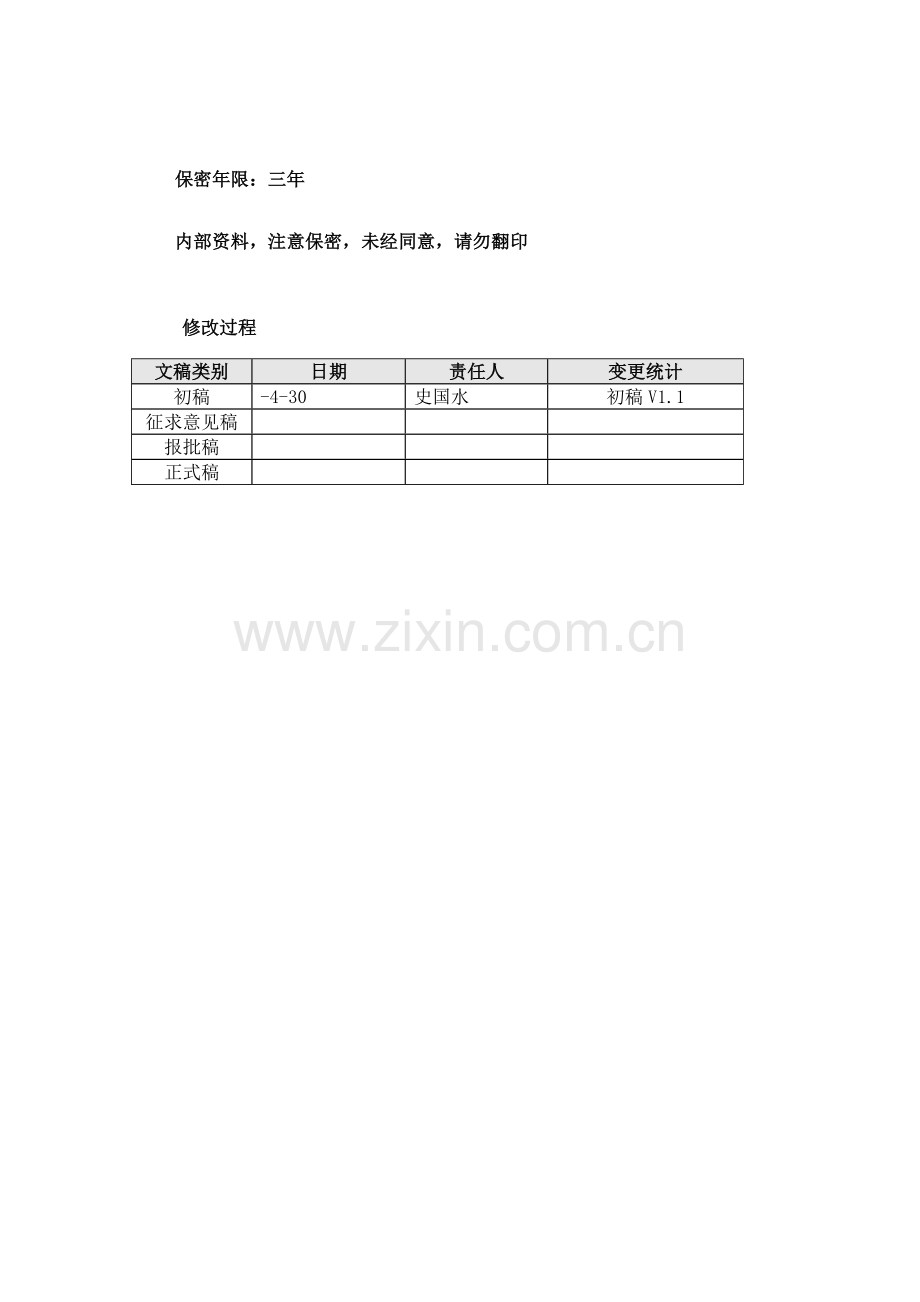

保密年限：三年　
内部资料，注意保密，未经同意，请勿翻印

修改过程
文稿类别
日期
责任人
变更统计
初稿
-4-30
史国水
初稿V1.1
征求意见稿

报批稿

正式稿

编制说明

为满足中国电信对移动业务网络运行维护工作总体要求和运维体制“集中管理、集中监控、集中维护”工作思绪，需要集中建设移动业务网络管理系统，强化对移动业务发展和运行支撑。
中国电信移动业务网络管理系统（以下简称“移动业务网管系统”）是面向移动业务网络集中网管系统，对移动业务网络业务网元系统（ISMP、ISAG、SE、彩铃等）进行集中故障及性能管理和监控，实现对业务质量数据汇总、集中分析、调整和处理，有利于提升维护人员对业务网络维护效率，最终实现面向业务实时监控，提升用户对移动业务满意度。为规范和指导中国电信移动业务网络管理系统设计、开发和建设，特制订本规范。中国电信移动业务网络管理系统规范包含总册、功效分册、数据分册、南向接口分册。
其中《中国电信移动业务网络管理系统规范-总册》关键内容以下：
1. 移动业务网管定位、建设模式和管理对象；
2. 移动业务网管建设目标及标准；
3. 移动业务网管软、硬件体系结构；
4. 移动业务网管功效需求；
5. 移动业务网管南向接口。

目 录
1 范围 5
2 引用标准 5
3 符号和缩略语 5
4 概述 10
4.1 系统定位 10
4.2 建设模式及管理对象 10
5 建设目标及标准 11
5.1 总体目标 11
5.2 具体目标 11
5.3 建设标准 12
6 体系结构 12
6.1 关键技术要求 12
6.2 软件体系结构 13
6.3 硬件体系结构 14
7 功效需求 15
7.1 网络管理层功效需求 15
7.2 业务管理层功效需求 17
8 南向接口 18
8.1 接口概述 18
8.2 接口功效要求 18
8.3 接口支持协议要求 18
8.4 接口性能要求 19

1 范围
本规范要求了中国电信移动业务网络管理系统总体架构和建设目标，从体系结构、建设标准、管理范围、功效和技术要求等方面进行了规范性描述。
本规范适适用于中国电信移动业务网络管理系统设计、开发和建设。
2 引用标准
下列文件中条款经过本规范书引用而成为本规范书条款。通常注日期引用文件，其随即全部修改单（不包含勘误内容）或修订版均不适适用于本规范书，然而，激励依据本规范书达成协议各方研究是否可使用这些文件最新版本。通常不注日期引用文件，其最新版本适适用于本规范书。
1) 《中国电信移动业务网络技术体制研究》
2) 《中国电信WCDMA网络OMC技术规范-业务网分册》
3) 《3G网络维护指标研究》
4) 《3G数据业务网络综合网管规范研究》
5) 《中国电信第三代移动通信综合业务管理平台设备规范 V2.0》
6) 《中国电信移动业务网络综合业务接入网关（SAG）设备要求》
3 符号和缩略语
英文缩写
英文全称
汉字解释
3G
3rd Generation
第三代移动通信
3GP
3GPP file format 3GPP
文件格式
3GPP
3rd Generation Partnership Project
第三代移动通信伙伴计划
AO
Application Originated
应用提议
AOMT
Application Originate Mobile Terminate
应用提议移动终止
APN
Access Point Name
接入点名称
AT
Application Terminated
应用终止
AUC
Authentication Centre
鉴权中心
BSS
Business Support System
业务支撑系统
CBS
Cell Broadcast short message service
小区广播短消息业务
CDR
Call Detail Record
呼叫具体统计
CID
Content Identifier
内容标识符
CLDC
Connected Limited Device Configuration
连接限制设备配置
CM
Configuration Management
配置管理
CN
Core Network
关键网
CN_CS
Core Network_Circuit Switched
电路域关键网
CN_PS
Core Network_Packet Switched
分组域关键网
CP
Content Provider
内容提供商
CP/SP
Internet Content Provider ，
因特网内容提供商
CP/SP
Internet Content Provider
内容提供商
CSD
Circuit Switched Data
电路交换数据
DA
Download Agent
下载代理
DD
Dianbo dinggou
点播和订购
DHCP
Dynamic Host Configuration Protocol
动态主机配置协议
DNS
Domain Name Server
域名服务器
DRM
Digital Rights Management
数字版权管理
ENUM
Electronic Numbering
电子号码
ENUM-DNS
E.164 Number Domain Name Server
E.164 号码域名服务器
ESME
External Short Message Entity
外部短消息实体
FD
Forward
无条件转发
FM
Fault Management
故障管理
FTP
File Transfer Protocol
文件传输协议
FW
FireWall
防火墙
GGSN
Gateway GPRS Support Node
网关GPRS支持节点
GIF
Graphics Interchange Format
图形交换格式
GMLC
Gateway Mobile Location Center
网关移动位置中心
GNS
Gateway Name Server
汇接网关
GPRS
General Packet Radio Service
公用分组无线业务
GPS
Global Positioning System
全球定位系统
GT
Global Title
全球标识
GUI
Graphical User Interface
图形用户界面
HLR
Home Location Register
归属位置寄存器
HTML
Hyper Text Markup Language
超文本标识语言
HTTP
Hyper Text Transfer Protocol ，
超文本传输协议。
Hyper
Text Transfer Protocol
超文本传送协议
IETF
Internet Engineering Task Force
互联网工程任务组
IMPS
Instant Message & Presence Service
即时消息和展现业务
IMSI
International Mobile Subscriber Identification
国际移动用户标识
IN
Intelligent Network
智能网
IP
Internet Protocol
因特网协议
ISMAP
Integrated Service Management Access Protocol
综合业务管理接入协议
ISMP
Integrated sevice management platform
综合业务管理平台
ISAG
Integrated sevice Access Gateway
综合业务接入网关
IW/GMSC
Interworking MSC/Gateway MSC For Short Message Service
短消息信令网关
J2ME
JAVA 2 Micro Edition
即适合小型手持系统（包含移动终端）使用JAVA 。
JAD
JAVA Application Descriptor JAVA
应用描述符
JAM
Java Application Manager Java
应用管理器
JAR
Java Archive Java
包文件
JD
Java Download
JAVA下载
PI
Key Performance Indication
关键性能指标
LCF
Location Client Function
位置用户端功效
LCS
Location Service
定位业务
LDAP
Lightweight Directory Access Protocol
数据库接入协议
LMU
Location Measurement Unit
位置测量单元
LSAF
Location Subscriber Authorization Function
定位用户授权功效
LSBF
Location System Billing Function
位置业务计费功效
LSCF
Location System Control Function
位置系统控制功效
LSOF
Location System Operation Function
位置系统操作功效
LSPF
Location Subscriber Privacy Function
定位用户私密性功效
LSTF
Location Subscriber Translation Function
定位用户名字翻译功效
MAP
Mobile Application Part
移动应用部分
MCEF
Mobile-Station-Memory-Capacity-Exceeded-Flag
移动终端存放能力溢出标志
MD5
Message-Digest algorithm 5
信息摘要算法5
MIB
Management Information Base
管理信息库
MIME
Multipurpose Internet Mail Extensions
多目标Internet 邮件扩展
MML
Man Machine Language
人机语言，命令行格式
MMS
Multimedia Messaging Service
多媒体消息服务
MMSC
Multimedia Message Service Center
多媒体消息中心
MMSE
Multimedia Messaging Service Environment
多媒体消息业务环境
MNRF
Mobile-Station-Not-Reachable-Flag
移动终端不可及标志
MNRG
Mobile-station-Not-Reachable-for-GPRS GPRS
移动终端不可及
MNRR
Mobile-Station-Not-Reachable-Reason
移动终端不可及原因
MO
Mobile Originated
终端提议
MOAT
Mobile Originate Application Terminate
移动提议应用终止
MO-LR
Mobile Originating Location Request
移动提议位置请求
MOMT
Mobile Originate Mobile Terminate
移动提议移动终止
MP4
MPEG-4 file format
MPEG-4 文件格式
MSC
Mobile Switching Center
移动交换中心
MSISDN
Mobile Station ISDN
移动用户ISDN 号
MT
Mobile Terminated
终端终止
MT-LR
Mobile Terminating Location Request
移动中止位置请求
MWD
Messages-Waiting-Data
消息等候数据
NAG
Network Access Gateway
网络接入网关
NDC
National Destination Code
国家目标代码
NI-LR
Network Induced Location Request
网络提议位置请求
NMS
Network Management System
网络管理系统
OMA
Open Mobile Alliance
开放移动联盟
OMC
Operation and Maintenance Centre
操作维护中心
OMC-S
Operations & Maintenance Centre-Switch
关键网电路域OMC
OMC-G
Operations & Maintenance Centre-GPRS
关键网分组域OMC
OMC-R
Operations & Maintenance Centre-Radio
无线网OMC
OMC-V
Operations & Maintenance Centre-Value added Data Service
数据业务网OMC
OMC-IN
Operations & Maintenance Centre-Intelligent
智能网OMC
OSS
Operation Support System
运行支撑系统
OTA
Over The Air
空中下载技术
OTDOA-IPDL
Observed Time Difference Of Arrival - Idle PeriodDownlink
下行空闲时段抵达观察时间差
PAP
Push Access Protocol
Push接入协议
PCF
Position Calculation Function
定位计算功效
PHS
Personal Handset System
个人手持电话系统
PI
Push Initiator
PUSH提议者
PLMN
Public Land Mobile Network
公共陆地移动网络
PM
Performance Management
性能管理
POTA
Push Over-the-Air Protocol Push
空中协议
PPG
Push Proxy Gateway
PUSH代理网关
PPR
Privacy Profile Register
私密性描述寄存器
PRCF
Positioning Radio Co-ordination Function
定位无线组织功效
PSOP
Province Service Operation Platform
省级业务操作平台
PSS
Packet-switched Streaming Service
分组交换流媒体业务
PSTN
Public Switch Telephone Network
公共交换电话网
QCIF
Quarter Common Intermediate Format
四分之一公共中间格式
QoS
Quality of Service
业务质量
RADIUS
Remote?Authentication?Dial-In?User?Service
远程拨号用户认证服务
RAN
Radio Access Network
无线接入网
RNC
Radio Network Controller
无线网络控制器
RNS
Radio Network Subsystem
无线网络子系统
RTCP
RTP Control Protocol RTP
控制协议
RTD
Real Time Difference
相对时差
RTP
Real-time Transport Protocol
实时传输协议
RTSP
Real-Time Streaming Protocol
实时流媒体协议
RTT
Round Trip Time
往返时间
SAG
Service Access Gateway
业务接入网关
SAS
Stand Alone SMLC
独立SMLC
S-CDR
Serving GPRS Support Node - Call Detailed Record
服务GPRS支持节点呼叫具体统计
SCP
Service Control Point
业务控制点
SCP
Service Control Point
业务控制点
SDP
Session Description Protocol
会话描述协议
SE
Service Enabler
业务引擎
SGSN
Serving GPRS Support Node
服务GPRS支持节点
SI
Service Indication
服务指示
SID
Service Identifier
业务标识符
SL
Service Loading
服务下载
SME
Short Message Entity
短消息实体
SMIL
Synchronized Multimedia Integration Language
同时多媒体集成语言
SMPP
Short Message Point to Point Protocol
短消息点到点协议
SMS
Short Message Service
短消息服务
SMS GW
Short Message Service GateWay
短消息服务网关
SMS SAG
SMS Access Gateway
短消息业务接入网关
SMSC
Short Message Service Center
短消息服务中心
SMTP
Simple Mail Transfer Protocol
简单邮件传输协议
SNMP
Simple Network Management Protocol
简单网络管理协议
SP
Service Provider
服务提供商
SRNC
Serving Radio Network Controller
服务无线网络控制器
SS7
Signalling System No 7
7 号信令
SSH
Secure SHell
安全Shell服务
SSL
Secure Sockets Layer
套接字安全层
TCP/IP
Transport Control Protocol/Internet Protocol
传输控制协议/因特网协议
TPS
Trusted Provision Server
预配置服务器
UE
User Equipment
用户设备
UMTS
Universal Mobile Telecommunication System
通用移动电信系统
URI
Universal Resource Identifier
通用资源标识符
URL
Universal Resource Locator
通用资源位置
UTRAN
UMTS Terrestrial Radio Access Network
UMTS陆地无线接入网
VAS
Value Added Service
增值业务
VASP
Value Added Service Provider
增值服务提供商
VLR
Visitor Location Register
访问位置寄存器
VPN
Virtual Private Network
虚拟专用网
WAE
Wireless Application Environment
无线应用环境
WAP
Wireless Application Protocol
无线应用协议
WAP GW
Wireless Application Protocol GateWay
无线应用协议网关
WCDMA
Wideband Code Division Multiple Access
宽带码分多址接入
WDP
Wireless Datagram Protocol
无线数据报协议
WML
Wireless Markup Language
无线标识语言
WSP
WAP Session Protocol
无线会话协议
WTA
Wireless Telephony Application
无线电话应用
WTLS
Wireless Transport Layer Security
无线传输层安全
WTP
Wireless Transaction Protocol
无线事务协议
XHTML
eXtensible Hyper Text Markup Language eXtensible
超文本标识语言
XML
eXtensible Markup Language
可扩展标识语言

4 概述
4.1 系统定位
中国电信移动业务网络管理系统定在为中国电信移动业务网络和业务系统管理和维护提供技术手段，为中国电信移动业务发展提供技术支持。
中国电信移动业务网络管理系统建设目标是实现对于中国电信移动业务系统全方面管理。
4.2 建设模式及管理对象
图1所表示为网络管理系统建设模式示意图，网管系统采取两级结构建设，即分为集团级和省级两级移动业务网管系统。 集团级移动业务网管系统经过网元直连方法实现对集团/省关键移动业务网元系统全方面管理，另外还经过集团级-省级网管接口实现对省级移动业务网管系统管理范围内各类移动业务实施监控。其中，集团/省关键业务网元系统同时接入集团级移动业务网管系统和省级移动业务网管系统，实现两级共管。
省级移动业务网管根据属地管理标准，经过网元直连方法实现该省地理范围内各类移动业务网元系统全方面管理；各地市终端经过分权分域方法访问省级移动网管系统。
移动业务网管系统管理对象关键为中国电信移动业务网元系统。业务网元系统包含ISMP平台、ISAG系统、WAP系统、MMSC系统、MMSG系统、短信中心系统、短信网关系统、通用下载平台系统、IM系统、GMLC系统、彩铃系统等。

图1：移动业务网管系统建设模式示意图

5 建设目标及标准
5.1 总体目标
1) 建立起集团、省两级移动业务网络管理系统，实现对中国电信全部移动业务网络进行集中管理目标；
2) 为中国电信各级移动业务网络运维、网络管理人员提供综合维护支撑平台，结合有效科技手段，提升网络运维效率；
3) 为各级经营人员提供支持，经过对移动业务网络数据分析，为业务经营提供科学依据。
5.2 具体目标
1) 建立全网移动业务系统设备资源信息库和配置信息库，为网络计划、升级、扩容提供依据；
2) 对ISMP、ISAG等移动业务系统实现集中监控管理功效，经过采集其配置、告警、性能信息，实现网络集中监控维护；
3) 建立全网移动业务系统统一故障、告警信息解释系统和上报系统，快速掌控全网故障和告警情况，进行故障快速定位和告警功效；建立全网移动业务运维管理知识库系统，实现知识交流和共享；
4) 建立全网移动业务系统统一KPI（关键性能指标）体系，实现监控、统计和考评规范化，确保系统运行质量；
5) 建立灵活、统一移动业务报表生成系统，实现多种报表生成自动化、正确化，降低人工干预，提升工作效率；
6) 提供移动业务基础分析功效，全方面了解移动业务发展情况，稽核运行过程多种数据。
7) 按节点建立系统日志监控系统，对用户访问、操作内容等进行具体统计并监控；
5.3 建设标准
1) 网管建设应在集团规范指导下，由集团和省企业整体计划和统一建设。
2) 系统采取集中建设模式，面向运维体制改革，坚持集中化基础标准，根据两级架构(集团和省)开展移动业务网管系统建设，各地市标准上不建设当地移动业务网管系统。
3) 系统建设应遵照“先试点，后推广”标准分阶段实施，各省应依据业务需求和投资情况，能够首先搭建移动业务网管系统，优先考虑接入关键业务网元系统（如ISMP、ISAG），再逐步扩大管理对象、完善网管功效。
6 体系结构
6.1 关键技术要求
移动业务网管系统关键技术要求包含：
1) 正确性：数据采集、数据传输、数据处理、数据公布、告警展现、性能分析等数据必需十分正确，含有数据完整性自审查功效；
2) 开放性：系统应遵照行业标准或提议和企业规范，采取标准、开放性技术；
3) 可扩充性：既要充足考虑到未来技术发展改变，又要满足适应移动业务系统发展管理需要；
4) 实用性：依据需要进行深度用户化定制，便于运行维护人员维护操作；
6.2 软件体系结构
图2所表示为系统软件结构示意图，软件体系结构分为3个层次：数据采集层、数据管理层和应用管理层。
图2：移动业务网管系统软件体系结构图
6.2.1 数据采集层
数据采集层在数据管理层和移动业务网元系统之间，它和移动业务网元系统直接交互，完成对移动业务网管系统所需各类原始管理数据采集。
6.2.2 数据管理层
数据管理层在数据采集层和应用管理层之间，提供中国电信移动业务资源及网管数据标准化建模，提供资源模型服务、资源数据服务、数据模型服务、告警、性能承载等系统关键服务。
6.2.3 应用管理层
应用管理层在网管体系架构最上层，它关键完成数据公共处理、网管业务应用和展现等关键功效。
6.3 硬件体系结构
移动业务网管系统硬件包含采集服务器、WEB服务器、数据库服务器、应用服务器、存放设备(磁盘陈列和磁带)等。图3所表示为网管系统硬件布署示意图。

图3：移动业务网管系统硬件结构图
注释：DMZ区（停火区）设备对于外部用户是能够访问。
6.3.1 采集服务器
采集服务器处于被管对象（网络设备、主机、数据库、业务系统）和采集管理模块之间，用于完成网管系统所需各类原始管理数据采集、数据预处理和数据上传工作。
6.3.2 应用服务器
应用服务器作为系统集中逻辑处理部分，为整个网管系统提供统一数据处理功效，完成相关网管数据整理、计算和汇总。对采集到网管数据做到规一化处理，将数据转换为标准化数据格式并储存到数据库中等。
6.3.3 WEB服务器
WEB服务器负责处理网管终端发出多种网管请求，并将处理结果以Web方法返回。实现相关网管数据数据分析结果、报表展现及Web公布等
6.3.4 数据库服务器
数据库服务器作为集中数据库系统，提供数据存放和访问服务，供给用服务器和采集服务器数据库请求处理，保留经过处理后网管应用数据，对保留数据进行统计分析等再加工，提供网管应用系统访问。
6.3.5 网管终端
网管终端是网管系统用于系统维护和监控终端，供监控人员使用。
7 功效需求
7.1 网络管理层功效需求
7.1.1 资源管理
1) 资源管理对象
2) 资源统一建模
3) 资源动态管理
4) 资源信息展现
5) IP地址管理
6) 设备维保
7.1.2 故障管理
1) 告警信息
2) 告警数据采集
3) 告警预处理
4) 告警处理
5) 告警展现
6) 告警相关性分析
7) 告警定位
8) 告警查询、统计和分析
9) 转故障步骤系统
10) 规则管理
11) 告警维护
12) 告警信息上传
7.1.3 拓扑管理
1) 拓扑图布局
2) 拓扑显示
3) 拓扑图操作
4) 拓扑发觉、浏览及应用程序链接功效
7.1.4 性能管理
1) 测量任务管理
2) 性能数据管理
3) 性能监控
4) 性能门限管理
5) 关键性能指标（KPI）
6) 性能统计分析
7.1.5 集中操作维护
7.1.6 业务拨测管理
1) 拨测任务定制
2) 拨测统计分析
3) 拨测告警
4) 业务拨测
7.1.7 业务质量管理
1) KPI采集粒度和时延
2) 质量分析
3) 容量分析和估计
7.1.8 系统管理
1) 数据库维护功效
2) 日志管理功效
3) 系统备份功效
4) 安全管理
5) 软件版本管理
6) 软件补丁管理
7.1.9 配置管理
1) 系统配置功效
2) 配置数据管理
3) 网元对象配置
7.2 业务管理层功效需求
注：下一版本将对业务管理层提出功效需求
8 南向接口
8.1 接口概述
中国电信移动业务网络管理系统提供南向接口以实现被管对象数据信息采集。规范系统南向接口能够确保网管系统整体建设开放性，以应对快速发展改变网络和网络管理需求。图4所表示为系统南向接口示意图。

图4：移动业务网管系统南向接口示意图
8.2 接口功效要求
系统南向接口应含有以下功效：
1) 配置数据周期性采集
2) 性能数据周期性采集
3) 告警数据实时采集
4) 自动巡检接口
5) 拨测接口
8.3 接口支持协议要求
系统南向接口应支持以下协议：
1) SNMP Polling接口
2) XML文件接口
3) SNMP Trap接口
4) Syslog接口
8.4 接口性能要求
1) 数据完备性：必选数据需达100%完备性；
2) 数据一致性：接口提供数据和实际数据应保持一致，不出现反复和错误；
3) 处理能力：
a) 单条操作响应时间不超出5秒；
b) 告警上报时延不超出10秒；
c) 性能数据上报时延以统计周期不一样而不一样，具体要求参见本系列规范南向接口分册。
4) 可靠性
a) 故障修复：平均故障周期不低于90天；
b) 容错能力：网管接口应不会因为输入非法数据造成被管设备故障；
c) 接入能力：网管接口能够支持同时接入网管系统(EMS)数目不少于2个。
