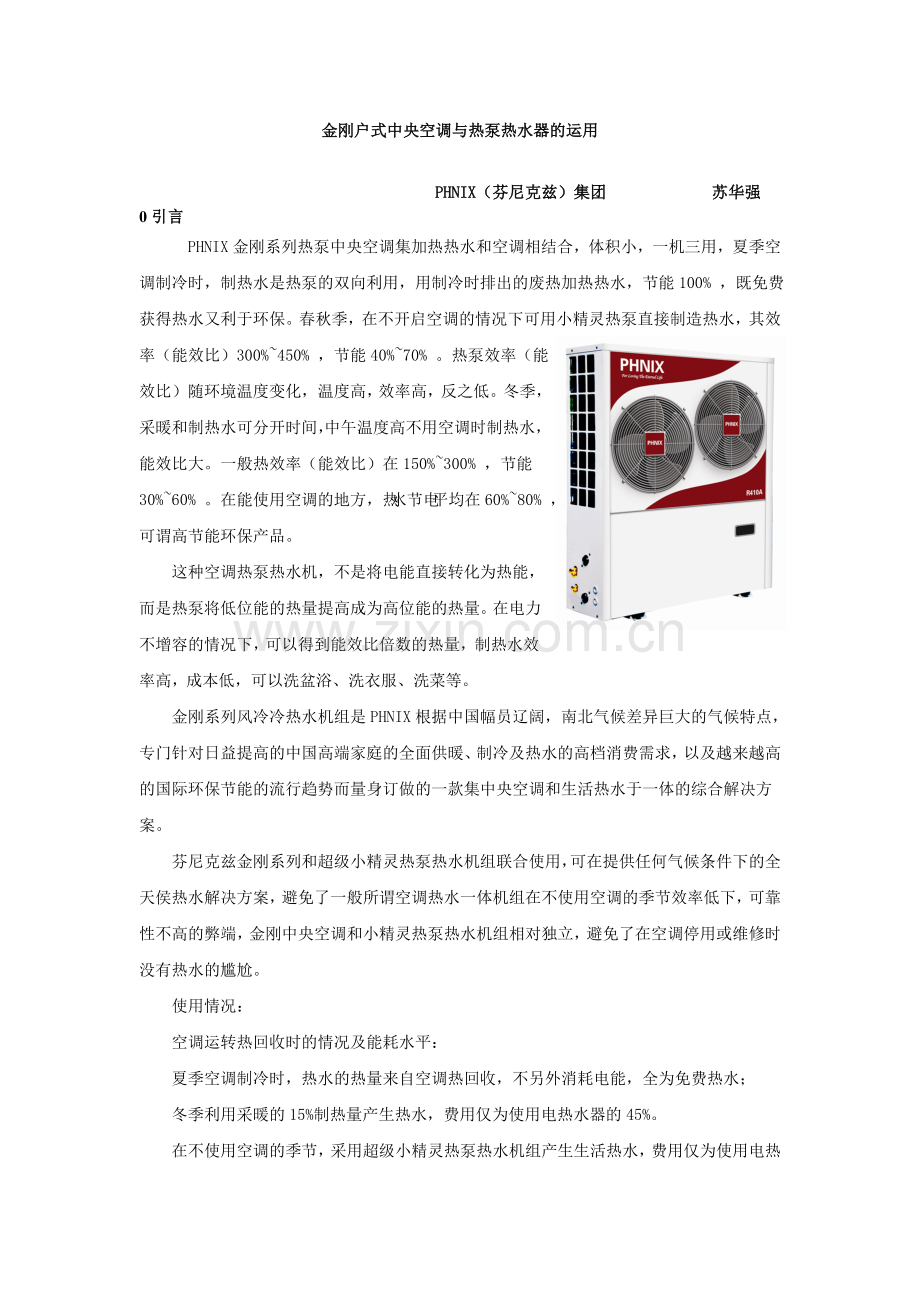

芬尼克兹金刚户式中央空调与热泵热水器的运用.doc

金刚户式中央空调与热泵热水器的运用

PHNIX（芬尼克兹）集团 苏华强
0引言
 PHNIX金刚系列热泵中央空调集加热热水和空调相结合，体积小，一机三用，夏季空调制冷时，制热水是热泵的双向利用，用制冷时排出的废热加热热水，节能100% ，既免费获得热水又利于环保。春秋季，在不开启空调的情况下可用小精灵热泵直接制造热水，其效率（能效比）300%~450% ，节能40%~70% 。热泵效率（能效比）随环境温度变化，温度高，效率高，反之低。冬季，采暖和制热水可分开时间，中午温度高不用空调时制热水，能效比大。一般热效率（能效比）在150%~300% ，节能30%~60% 。在能使用空调的地方，热水节电平均在60%~80% ，可谓高节能环保产品。
这种空调热泵热水机，不是将电能直接转化为热能，而是热泵将低位能的热量提高成为高位能的热量。在电力不增容的情况下，可以得到能效比倍数的热量，制热水效率高，成本低，可以洗盆浴、洗衣服、洗菜等。
金刚系列风冷冷热水机组是PHNIX根据中国幅员辽阔，南北气候差异巨大的气候特点，专门针对日益提高的中国高端家庭的全面供暖、制冷及热水的高档消费需求，以及越来越高的国际环保节能的流行趋势而量身订做的一款集中央空调和生活热水于一体的综合解决方案。
芬尼克兹金刚系列和超级小精灵热泵热水机组联合使用，可在提供任何气候条件下的全天侯热水解决方案，避免了一般所谓空调热水一体机组在不使用空调的季节效率低下，可靠性不高的弊端，金刚中央空调和小精灵热泵热水机组相对独立，避免了在空调停用或维修时没有热水的尴尬。
使用情况：
空调运转热回收时的情况及能耗水平：
夏季空调制冷时，热水的热量来自空调热回收，不另外消耗电能，全为免费热水；
冬季利用采暖的15%制热量产生热水，费用仅为使用电热水器的45%。
在不使用空调的季节，采用超级小精灵热泵热水机组产生生活热水，费用仅为使用电热水器的30%；
同时启动空调及超级小精灵热泵热水机可快速产生热水
在中央空调开启状态下，同时开启超级小精灵热泵热水机，可产生两倍的热水量。
在全世界共同面临越来越升温的能源危机面前，我国作为耗能大国，能量利用率仍然不高，但是随着国家各种政策激励、法规限制、奖励机制的促进，人们对节能越来越关注。在能源收支平衡中，热损失占很大一部分，空调系统中的冷凝热属于低温余热，利用方便而且从焓平衡角度来看，热损失也不大。如能够回收冷凝热产生卫生热水，满足夏季热水需求，在冬季分担锅炉供热量，降低能耗，将是一条变废为宝的节能途径。

PHNIX整体式空气源热泵热水设备具有如下特点：
造型美观：机组采用流线型外观设计，结合室内装修更显高档尊贵。

经济实用：机组经济节能，综合用电量仅是太阳能热水器65%，电热水器的25%；
安装与操作简易：热泵热水机组安装简易，对安装位置要求较少，可随意安装于通风良好的室内或室外。使用LCD显示器，容易操作，查看温度及信息。
使用可靠：由于热泵热水机组主要从空气中获取能量,在-10℃均可正常工作,故阴雨天对它影响较小，基本可全天候运作，保证热水供应。
亲水铝箔：高效亲水铝箔耐腐蚀翅片：热泵的翅片换热器很容易被污浊的翅片腐蚀，腐蚀以后不能进行正常的热交换，无法将空气和阳光中的热量快速传递到机组内部的热交换器，于是就会在热泵多年使用之后出现全天候制热能力下降等现象。采用高效亲水铝箔耐腐蚀翅片，保证了热泵长期高效率可靠运行，在热泵制热时缩短化霜时间，提高制热能力。
不锈钢体：确保用户用水清洁。
适用范围广：适用于-7℃～43℃，全天候工作，适用于各种需要热水的场合。
用途多样：在制热水的同时，还可以用来室内余热回收，局部除湿，储藏室降温，通风换气用。
废热的充分利用：标准的整体式空气源热泵可以直接连接到第二个热源，比如太阳能加热系统或锅炉。
循环方式的气体进行除湿：除去洗衣间的湿气可以促进洗衣间的干燥并预防因湿气带给洗衣间的损害。
降低循环空气温度模式：空气取自储藏室或酒窖，随后经热泵的冷却除湿最终进入房间。娱乐室、杂物间是理想的安装场所。
进风道的可变性：带有综合的旁通风阀的风道系统允许室外或室内的空气提供热源，从而产生需要的热水。绿色环保：可选用新型制冷剂R417A、R407C工质，完全符合新时代的环保要求；在制热过程中没有任何有害废气，废渣产生，为用户提供舒适优质的生活环境。
安全可靠：采用制冷工质加热水，完全消除了普通热水器中有易燃、易爆、触电、煤气中毒等安全隐患，采用先进的智能控制与人性化的补水方式，即使在气温高到40℃低至-10℃的情况下，机组也能运行。
操作简单：操作方便简单，可进行定时开机、定时关机设定，还可根据气温变化对水温进行设定；　

1、工程概述
本工程位于浙江省，是一座别墅，共二层。根据本住宅单元的特点，夏季需空调，冬季需采暖，而且一年四季还要生活用热水，推荐使用——PHNIX风冷冷热水商用中央空调（金刚系列）+超级小精灵热泵热水机。
2、设计范围
本工程设计内容包括住宅单元的空调及热水系统设计。
3、设计资料
1、 室外气象参数
（1） 夏季
空调计算干球温度：35.7℃； 空调计算湿球温度：28.5℃
大气压力： 100.05KPa
（2） 冬季
空调计算干球温度：-4℃； 空调计算相对湿度：77%
2、 室内设计参数
房间名称
室内温度（℃）
相对湿度（%）
室内噪音
夏季
冬季
夏季
冬季
(标准NR)
餐厅
25±1
18-20
40~65
30~60
36~40
客厅
25±1
18-20
40~65
30~60
36~40
卧室
25±1
18-20
40~65
30~60
36~40
起居室
25±1
18-20
40~65
30~60
36~40
过道
28
16-18
40~65
30~60
36~40
4、空调冷热源：
本工程冷热源方案采用PHNIX风冷冷热水商用中央空调（金刚系列）PASRW060SB 一台与整体式空气源热泵热水器PASHW010-300LD 一台。

5结语
使用本组合后，夏季开空调制冷时，可免费提供用户所需要的生活热水；春秋季节不开空调时可由超级小精灵热泵热水机提供生活用热水；冬季既可由金刚主机提供生活用热水，还可在不开空调状态下，单独由超级小精灵热泵热水机提供生活热水。用户无论在使用空调或不使用空调的状态下都能享受到舒适的热水，完全满足了现代人对高生活质量品味的追求。
