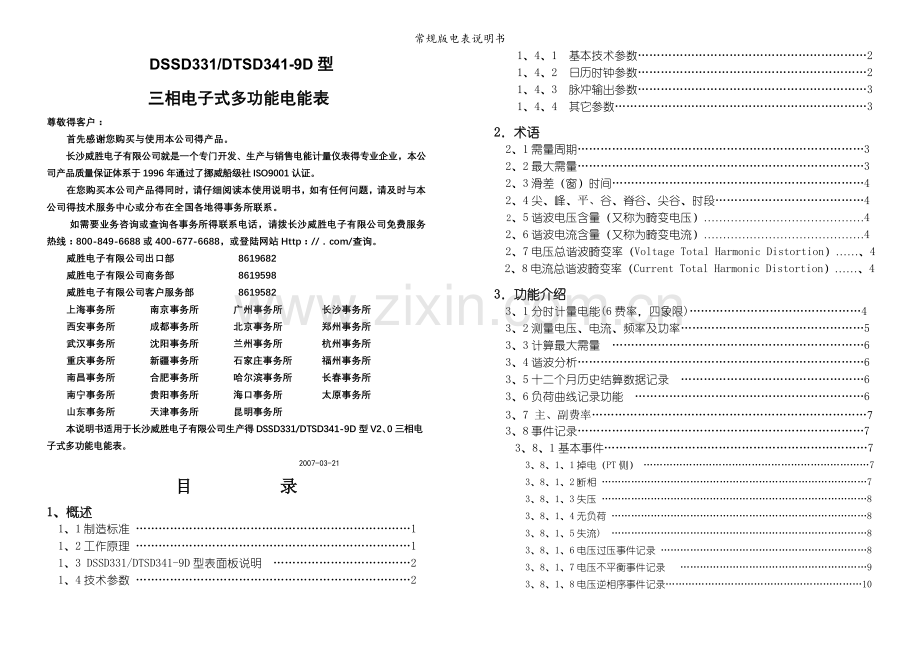

常规版电表说明书DSSD331/DTSD341-9D型三相电子式多功能电能表 尊敬得客户：首先感谢您购买与使用本公司得产品。长沙威胜电子有限公司就是一个专门开发、生产与销售电能计量仪表得专业企业，本公司产品质量保证体系于1996年通过了挪威船级社ISO9001认证。在您购买本公司产品得同时，请仔细阅读本使用说明书，如有任何问题，请及时与本公司得技术服务中心或分布在全国各地得事务所联系。如需要业务咨询或查询各事务所得联系电话，请拨长沙威胜电子有限公司免费服务热线：800-849-6688或400-677-6688，或登陆网站Http：/com/查询。威胜电子有限公司出口部 8619682 威胜电子有限公司商务部 8619598 威胜电子有限公司客户服务部 8619582上海事务所 南京事务所 广州事务所 长沙事务所 西安事务所 成都事务所 北京事务所 郑州事务所 武汉事务所 沈阳事务所 兰州事务所 杭州事务所 重庆事务所 新疆事务所 石家庄事务所 福州事务所 南昌事务所 合肥事务所 哈尔滨事务所 长春事务所 南宁事务所 贵阳事务所 海口事务所 太原事务所 山东事务所 天津事务所 昆明事务所 本说明书适用于长沙威胜电子有限公司生产得DSSD331/DTSD341-9D型V2、0三相电子式多功能电能表。2007-03-21目 录1、概述1、1制造标准 11、2工作原理 11、3 DSSD331/DTSD341-9D型表面板说明 21、4技术参数 21、4、1 基本技术参数21、4、2 日历时钟参数21、4、3 脉冲输出参数31、4、4 其它参数32术语2、1需量周期32、2最大需量32、3滑差（窗）时间42、4尖、峰、平、谷、脊谷、尖谷、时段42、5谐波电压含量（又称为畸变电压）42、6谐波电流含量（又称为畸变电流）42、7电压总谐波畸变率（Voltage Total Harmonic Distortion）、42、8电流总谐波畸变率（Current Total Harmonic Distortion）、43功能介绍3、1分时计量电能(6费率，四象限)43、2测量电压、电流、频率及功率53、3计算最大需量 63、4谐波分析63、5十二个月历史结算数据记录 63、6负荷曲线记录功能 63、7 主、副费率73、8事件记录73、8、1基本事件73、8、1、1掉电（PT侧） 73、8、1、2断相 73、8、1、3失压 83、8、1、4无负荷 83、8、1、5失流) 83、8、1、6电压过压事件记录 83、8、1、7电压不平衡事件记录 93、8、1、8电压逆相序事件记录103、8、1、9超需量事件记录 103、8、1、10编程事件记录 103、8、1、11上电事件记录 103、8、1、12复位事件记录 103、8、1、13清需量事件记录 103、8、1、14清零事件记录 103、8、1、15设置电能起始读数事件记录 103、8、1、16校时事件记录 103、8、1、17电压合格率记录功能 103、8、1、18全失压事件记录功能 103、8、1、19电流反极性判断 103、8、2电能质量类事件103、8、2、1电流不平衡事件记录103、8、2、2高中线电流事件记录103、8、3辅助事件103、8、3、1电压欠压事件记录103、8、3、2电压逆相序事件记录10 3、9 电量冻结 10 3、10脉冲输出及精度检验 113、11二路RS-485通信、光通信功能113、12 PT断电抄表 113、13电池 124、液晶显示说明4、1液晶显示面板124、2显示主画面说明 124、3菜单树型图 124、4菜单、数据窗口画面及解释 124、4、1主菜单 124、4、2实时数据菜单 134、4、3历史数据菜单 134、4、4事件查询菜单 134、4、5参数查询菜单 244、4、6其它菜单 244、5报警信息说明 245、电表安装及接线说明5、1安装尺寸及安装方法 245、2主端子接线 255、3辅助端子接线 266、电表操作说明6、1按键操作 266、2运行、故障及功率脉冲输出指示 276、3参数设置、电表清零、最大需量清零 276、4 电池更换276、5铅封 276、6条码张贴 287、注意事项7、1使用中得注意事项 287、2存储、运输中得注意事项 287、3公司承诺 28附录1:DSSD331/DTSD341-9D表菜单结构 29附录2:画面显示代码（显示ID号）说明 301 概述1、1 标准DL/T 614-1997 多功能电能表GB/T 17883-1999 0、2S级与0、5S级静止式交流有功电能表GB/T 17882-1999 2级与3级静止式交流无功电能表DL/T 645-1997 多功能电能表通信规约（威胜公司对此协议有扩展） GB/T 15543-1995 电能质量 三相电压允许不平衡度1、2 工作原理DSSD331/DTSD341 -9D型0、2S级三相电子式多功能电能表采用当今世界流行得高档电能表设计方案：DSP管理MCU，将DSP高速数字信号处理功能与高档MCU完善得管理功能结合。其基本工作原理如下：16位A/D转换器与DSP高速数据处理器对各相电流、电压进行采样。通过相应得数学计算，由DSP部分完成对电参量测量、电能累计及电能计算等工作。计算数据通过高速通信接口与管理MCU进行数据交换；管理部分采用一款16位MCU，主要完成显示、数据统计、存储、通信、电表功能选择以及初始化数据设定等工作。其整表硬件原理框图如图1所示。图 1 DSSD331/DTSD341 9D原理框图1、3 DSSD331/ DTSD341 9D型表面板说明电表面板说明详见图2所示。调制型红外接口运行指示灯事件指示灯液晶显示屏吸附式红外接口脉冲输出指示返回键确认键下移键数据备份卡（上表盖内侧）条码张贴处接线端盖铅封处上表盖铅封处图2 DSSD331/ DTSD341 9D型表面板布置图1、4 技术参数1、4、1 基本技术参数项 目技 术 参 数参比电压357、7V/100V 3220V/380V（三相四线）3100V （三相三线）参比电流0、3(1、2)A,1、5(6)A,1(6)A频率范围50（15）Hz (默认)；电压测量范围及误差PT供电时：Un30% Un，偏差0、5%辅助电源供电时：15V130V，偏差0、5%电流测量范围及误差0、1A6A，优于0、5%准确度等级总有功：0、2S，无功：1级工作温度-2055（点阵液晶显示模块低温限制）极限工作温度-3065相对湿度95%(无凝露)启动电流有功：1Ib；无功：2Ib；功耗2W，10VA（每一电压线路）MTBF1、5105 h1、4、2 日历时钟参数时 钟 误 差0、5 s/d(参比温度:23)时钟频率1Hz内部电池寿命（注）10年注：内部电池仅用于内部时钟1、4、3 脉冲输出参数 脉冲常数：类 别参比电压Un(V)额定电流In(A)有功脉冲常数(imp/kWh)无功脉冲常数(imp/kvarh)三相三线3100 31、5(6)2000020000三相四线357、7/100 31、5(6)200002000030、3(1、2)1000001000003220/38031、5(6)20002000*其它电流规格及脉冲常数可能将根据用户要求调整，不在上表中列出！电气参数：脉冲输出宽度(8010)ms（默认），其它可设最大容许通过电流15mA（DC）工 作 电 压5V24V（DC）1、4、4 其她参数数据存贮1、关键数据存储：各费率电能量、需量数据、设置参数、复费率数据、事件记录、校表参数等等，容量：32k字节；2、负荷曲线存储：记录负荷曲线要求得二类数据，容量：4M字节；供电方式方式：PT供电 电压范围：0、8Un1、2 Un辅助电源 电压范围：220(110%)V AC 辅助电源、PT电压供电自动切换。（辅助电源优先与PT电源优先两种供电方式在表计出厂前可根据用户要求任选一，默认方式为PT电源优先。）外 形 尺 寸长宽厚=285mm172mm80mm净 重大约1、9kg2术语2、1 需量周期（Demand interval） 测量平均功率得连续相等得时间间隔。2、2 最大需量（Maximum demand）在指定得时间区间内，需量周期中测得得需量最大值。2、3 滑差（窗）时间（Sliding window time）采用依次递推方式来测量最大需量得时间间隔，该时间间隔小于需量周期。2、4 尖、峰、平、谷、脊谷、尖谷时段 电力系统日负荷曲线最突出得时段称为尖时段；高峰负荷对应得时段称为峰时段；低谷负荷对应得时段称为谷时段；比谷负荷更低一级负荷对应得时段称为脊谷时段；最低负荷对应得时段称为尖谷时段；尖、峰、谷、脊谷、尖谷时段外对应得时段称为平时段。2、5 谐波电压含量（又称为畸变电压） 各次谐波电压方均根值，称为谐波电压含量，也称为畸变电压或总谐波电压。计算公式如下：谐波电压含量其中：n为采集计算得谐波次数 Uh为第h次谐波电压2、6谐波电流含量（又称为畸变电流） 各次谐波电流方均根值，称为谐波电流含量，也称为畸变电流或总谐波电流。计算公式如下：谐波电流含量其中：n为采集计算得谐波次数Ih为第h次谐波电流2、7 电压总谐波畸变率 谐波电压方均根值对基波电压得比值，称为电压总畸变率（THDU）。100电压总畸变率其中：为谐波电压含量；U1为基波电压2、8 电流总谐波畸变率谐波电流方均根值对基波电流得比值，称为电流总畸变率（THDI）。电流总畸变率100 其中：IH为谐波电流含量；I1为基波电流3功能介绍3、1分时计量电能（6费率，四象限）电表可以计量总及6个费率得输入/输出有功、输入/输出无功及四象限无功电能，四象限定义详见图3所示。输入/输出无功得计量方式有以下二种定义: 输入无功电能象限无功电能+象限无功电能；输出无功电能象限无功电能+象限无功电能；输入无功电能象限无功电能+象限无功电能 输出无功电能象限无功电能+象限无功电能； 实际使用时，输入/输出无功计量方式通过外部编程来选择采用或就是。有功准确度等级为0、2S级，无功准确度等级为1级, 无功1级就是参照GB/T172151级与2级静止式交流有功电能表标准检定而得到得。年时区就是指在一年当中有若干个日期段，在每个不同得日期段中，对应有不同得日时段表；而不同得日时段表，对应有不同得费率划分。在普通得年时区之外还另外划有两类特殊得日期：周休日及公共节假日，它们可以选择对应得日时段表。日时段就是指将一天分为若干个时段，每个时段对应一种费率。注：1、如果取垂直向上作为电压矢量并画出代表单相或三相平衡系统得电流矢量线，则该电流矢量将指明其它量得状态；2、本图得参考矢量就是电压矢量（取向上为正方向）；3、电流矢量I随相角改变方向；4、电压U与电流I间得相角以顺时针方向为正。 图 3 有功与无功功率得几何表示示意图本电表一年最多可设置14个年时区（不包括节假日与周休日），最多可有12套不同得日时段表，最大日时段数为14，最大公共节假日数为13。最大费率数为6。6个费率依次为：费率1（T1尖）、费率2（T2峰）、费率3（T3平）、费率4（T4谷）、费率5（T5脊谷）、费率6（T6尖谷），它们可以根据需要进行编程设定，当前费率可在液晶显示屏幕得左下角显示查瞧（显示方式：T1T6）。注：如果时段表中某一时段得费率号大于费率数时，此时段得电量计入最大费率数（如：若最大费率数为4,则该段电量计入费率4）。3、2测量电压、电流、频率及功率电表能测量各相/各元件得电压（显示分辨率：0、01V）、电流（显示分辨率：0、001A），测量总及各相/各元件得有功功率、无功功率、功率因数及电网频率。根据需要也可计算出三相三线制时各线对虚拟中点得电参量值。有功功率（W）及无功功率（var）得计算分辨率均为0、0001，显示分辨率最大为0、0001。通过液晶显示屏左下角得字符“P”及“”“”组合实时指示当前总有功功率得方向；“Q”与“14”组合实时指示当前总无功功率象限。频率得显示分辨率为0、001Hz、。3、3计算最大需量电表可以计量总及6个费率得输入/输出有功、输入/输出无功及四象限无功最大需量及其发生时间。最大需量周期与滑差时间可按照DL/T 614-1997中得定义设置：需量周期可在5、10、15、30、60min中选择，滑差（窗）式需量周期得滑差时间可在1、2、3、5min中选择。需量周期应为滑差（窗）时间得整数倍515倍。出厂设置为：最大需量周期为15分钟，滑差时间为1分钟。3、4谐波分析 DSP对电流与电压信号实时进行256点FFT变换处理，可给出249次电压、电流谐波分量得幅值、相位等测量值，谐波幅值精度为2%（221次谐波），相位精度为12度，所有得谐波信息可以通过液晶显示屏显示，也可通过通信口将相关得谐波数据读出。谐波数据符合GB/T 14549-93电能质量 公用电网谐波要求，这六类谐波数据：n次谐波电压幅值、初始相位及其含有率、n次谐波电流幅值、初始相位及其含有率、电压总谐波畸变率、电流总谐波畸变率等，详见“4液晶显示说明”。另外谐波含有率还可以以柱状图得方式在液晶屏上直观地显示出来。3、5十二个月历史结算数据记录电表除给出当前有、无功总及分时电能、最大需量及最大需量发生时间外，还给出了上1月到上12月得相应历史数据。这里得“月”就是按“结算日时”划分得。如果“结算日时”中得“日”就是0日，则本电表默认结算日时为该月得公历月末得任一整点时刻；当“日”大于28日，则认为不结算。默认得结算日时就是每月得1日0时。3、6负荷曲线记录功能电表可通过任意一个通信接口（两个RS485接口或红外接口）对“负荷曲线记录模式”及“负荷曲线记录起始时间”进行设定，以选择八类数据中得几项或全部进行同时或不同定时得记录，以便用户绘制负荷曲线进行相应分析。具体得八类数据详见表1所示。 表 1 负荷曲线存储类别及内容对照表数据类别数据内容存储空间（字节）1A、B、C各相电压、电流，电网频率202A、B、C各相及总有、无功功率、功率方向263A、B、C各相及总功率因数84输入有功、输入无功、输出有功、输出无功总电能165四象限无功总电能166当前有、无功需量67总输入、输出基波电能168分相总谐波电压Uh、总谐波电流Ih、电压总谐波畸变率THDu、电流总谐波畸变率THDi30曲线数据得存储容量为4M字节，记录这八类数据得最小时间间隔为1分钟。八类数据得记录与否可以设定，其记录间隔也可以分别设定。当电表时钟走过“负荷记录起始时间”，电表即按已设定得间隔记录所设得类型得数据。一旦重新设定负荷曲线记录得方式，电表会覆盖原来得数据，按照新设定得规则重新记录相应得数据。计算公式： T =其中：T负荷曲线记录时间长度MFLASH容量(-9D表为4M)L索引表长度 (-9D表为16、5k)Li第i类数据总字节数Ti第i类数据设定时间间隔。3、7 主、副费率 具有主、备（二套）费率与时段，主费率为运行中得费率；副费率为备用中得费率；可设置两套费率自动切换得年、月、日、时、分。当电表采用主副费率运行时，在主费率时电表液晶屏上会显示对应得时段表 ： 表示当前使用主时段表， 表示当前使用副时段，当电表采用季节费率运行时，不显示主副时段标志。3、8 事件记录3、8、1 基本事件：3、8、1、1 掉电电表可记录前1前10次掉电事件发生时间（月日时分），并记录掉电开始时间、次数与累计时间。3、8、1、2断相三相四线制时，在不掉电得情况下，如果某一相电压低于ug而且持续时间在tu以上，且该相电流小于0、5%Ib0、05%Ib，则认为该相断相；当断相电压升高到ug以上并且持续时间在td以上时，认为该相断相恢复。如果A、C两元件电压满足|uauc|uo条件，而且ua uc，并持续tu时间以上，且该元件电流小于0、5%Ib0、05%Ib，则认为C相断相；反之，如果uc ua，并持续tu以上，且该元件电流小于0、5%Ib0、05%Ib，则认为A相断相。当|uauc|小于uo并且持续时间在td以上时，认为该相断相恢复。断相时记录断相发生得时间，断相总次数与断相累计时间，点亮事件指示灯。断相状态结束时，记录结束时得时间并撤消报警状态。uo：三相三线断相判断电压门槛值，可设置(18VUn，Un=57V或100V)，默认值为18Vug： 断相判断电压门槛值，可设置(25VUn，Un=57V或100V)，默认值为30V；tu：断相发生得持续时间，可设置(1分钟99分钟)，默认值为1分钟;td：断相恢复得持续时间，可设置(1分钟99分钟)，默认值为1分钟。3、8、1、3 失压如果某相电压低于78Un2V，而且该相电流大于0、5%Ib+0、05%Ib，并且持续时间大于te，则认为该相失压。失压时记录这相得失压起始时间、当时功率,同时点亮事件指示灯，并在屏幕上出现该相失压得标志。当此相电压恢复至85%Un2V后，并且持续时间大于tf，失压计时停止，失压状态解除，电表将记录这相得失压结束时间、当时功率、累计失压时间及正常相总电量，撤消报警状态。电表可记录各相前一次至前十次得失压事件，失压总次数、失压累计时间单位为分钟。此外，电表还记录了失压期间得正常相得正向与反向有功电能，并可通过通信接口抄读。Un：失压判断电压门槛值，可设置(20VUn，Un=57V或100V)，默认值为57V；te： 失压发生得持续时间，可设置(1分钟99分钟)，默认值为1分钟；tf： 失压恢复得持续时间，可设置(1分钟99分钟)，默认值为1分钟。3、8、1、4 无负荷三相四线制时如果三相电流均低于I0，或且在三相三线制中A、C两相电流均低于I0时，认为就是无负荷状态而不应作失流处理。无负荷时点亮事件指示灯，并记录无负荷开始与结束时间及累计时间。I0：无负荷电流门槛值 ，可设置(20mA99mA)，默认值为30mA。3、8、1、5 失流有负荷情况下，当某一相电流低于Ig，而且低于其她两相电流（三相三线B相电流为0计算）得绝对平均值得Ri分之一并持续达ti时间以上，同时这两相电流中有一相电流高于Ik时，认为该相失流。 当失流相电流高于Ig，而且也高于其她两相绝对平均值得Ri分之一并持续tj时间以上，则认为该相失流恢复。失流时记录该相失流发生得时间及当时功率，同时点亮事件指示灯，并在屏幕上显示该相失流得标志，失流恢复时应记录恢复得具体时间及当时功率，撤消报警状态。此外，本表还记录了失流期间得正常相得正向与反向有功电能值，并可通过通讯口抄读。电表能统计发生失流得次数以及失流发生得累计时间。Ig：失流电流门槛值1，可设置(20mA99mA)，默认值为60mA；Ik：失流电流门槛值2，可设置(20mA99mA)，默认值为60mA；Ri：失流比例因子，可设置(250)，默认值为8；ti：失流发生得持续时间，可设置(1分钟99分钟)，默认值为1分钟；tj：失流恢复得持续时间，可设置(1分钟99分钟)，默认值为1分钟。3、8、1、6 电压过压事件记录 当任一相电压大于125%Uh，且持续时间tover时，电表将判此相过压；当电压小于或等于120%Uh并且其持续时间tover时将判过压结束，并记录该相前一次至前十次电压过压事件发生/结束时间（月日时分）及当时该相电压。 Uh：电压过压判别门槛值，可设置(20VUn，Un=57V或100V)，默认值为 57 V；tover：电压过压持续时间，可设置(1分钟99分钟)，默认值为1分钟。3、8、1、7 电压不平衡事件记录*当三相电压出现不平衡，且三相平均电压不平衡度大于所设定得电压不平衡度限额值时（可设置，默认值就是30%），电表将记录电压不平衡事件起始时间及当时不平衡度。当不平衡度小于设定得限额值时，表明三相电压不平衡状态结束，电表将记录电压不平衡结束时间及当时不平衡度。本电表可记录各相前一次至前十次得电压不平衡事件。三相三线制时不记录电压不平衡事件。三相电压不平衡度计算公式如下：电压不平衡度负序电压U2正序电压U1100100(三相四线制)3、8、1、8 电压逆相序事件记录电表可记录前1前10次电压逆相序发生/结束时间（月日时分）及当时有功功率，逆相序事件发生时液晶右下角有“Alarm” 字样报警，查瞧电表状态字MCU第三行从左开始第六位显示“1”。3、8、1、9 超需量事件记录当需量周期得平均需量需量上限值时（可设置，默认值为1000W），则发生超需量事件，电表记录下此时得需量值、超需量时间，报警指使灯；当最大需量恢复到需量上限值时，表示超需量事件结束，电表记录下此时得时间。电表可以循环记录下前后十次超需量事件记录。3、8、1、10 编程事件记录电表可记录前一次至前十次编程时间（月日时分）及编程标识，编程标识得定义详见威胜公司对DL/T 645-1997通信协议得扩展部分。3、8、1、11上电事件记录电表可记录前一次至前十次上电时间（月日时分）。3、8、1、12复位事件记录电表可记录前一次至前十次复位时间（月日时分）。3、8、1、13清需量事件记录电表可记录前一次至前十次清需量时间（月日时分）及清需量前得最大需量。3、8、1、14清零事件记录电表可记录前一次至前十次电表清零时间（月日时分）及清零前得有功电能。3、8、1、15设置电能起始读数事件记录电表可记录前一次至前十次设置电能起始电能时间（月日时分）及设置前有功电能。其中起始电能得范围就是：0429496kWh或0429496kVarh。3、8、1、16校时事件记录电表可记录前一次至前十次校时时间（月日时分）及校时前时间（月日时分）。3、8、1、17电压合格率记录功能设定电压考核范围上下限以及电压合格范围上下限，电表将逐相按照一分钟平均电压与上下限比较，记录考核范围内A、B、C各相总得运行时间、电压在超上限范围内得A、B、C各相得运行时间及电压在超下限范围内得A、B、C各相得运行时间。电压考核范围上下限门槛值：可设置，默认值为0V；电压合格范围上下限门槛值：可设置，默认值为0V。3、8、1、18全失压事件记录功能 当三相同时失压，电表记录为全失压事件。记录全失压发生及结束时间及当前总电量，报警灯指示，此时单相失压事件不再记录。3、8、1、19电流反极性判断 三相四线制时，若某相电流反极性时，对应相电流显示符（Ia，Ib、Ic）前会显示“”号3、8、2 电能质量类事件3、8、2、1 电流不平衡事件记录当三相电流出现不平衡，且三相平均电流不平衡度大于所设定得电流不平衡度限额值时（可设置，默认值就是30%），电表将记录电流不平衡事件起始时间及当时不平衡度。当不平衡度小于设定得限额值时，表明三相电流不平衡状态结束，电表将记录电流不平衡结束时间及当时不平衡度。本电表可记录各相前一次至前十次得电流不平衡事件。三相三线制时不判电流不平衡事件。三相电流不平衡度计算公式如下：电流不平衡度负序电流I2正序电流I11003、8、2、2 高中性电流事件记录在三相四线接线方式下，如果中性线电流I0Ioset，并且持续时间tIo，则判断为高中性线电流，此时记录此事件、此时中性线电流值以及事件发生得起始时间（年月日时分秒），同时点亮事件指示灯；当中性线电流I00、9Ioset，并且持续时间tIo，则判断为高中性线电流消失，报警信息撤除，并记录此高中性线电流事件发生得结束时间（年月日时分秒）。三相三线制时不判高中性电流事件。中性线电流采用iaibicio0得等式进行计算而得，其中ia、ib、ic、io为瞬时值。Ioset: 高中性线电流上限值, 可设置(1A10A)，默认值为1A；tIo： 高中性线电流持续时间，可设置(1分钟99分钟)，默认值为1分钟。3、8、3 辅助事件：3、8、3、1 电压欠压事件记录任一相电压小于80%Ul，且持续时间tlow时，电表将判此相欠压；当电压大于或等于85%Ul并且其持续时间tlow时将判欠压结束，并记录该相前一次至前十次电压欠压事件发生/结束时间（月日时分）及当时该相电压。Ul： 电压欠压判别门槛值，可设置(20VUn，Un=57V或100V)，默认值为57V；tlow：电压欠压持续时间，可设置(1分钟99分钟)，默认值为1分钟。3、8、3、2电流超限事件记录当任一相电流值电流上限值（可以设置，默认值为6A）时，则发生电流超限事件，电表记录前一至十次过电流事件，并记下此时得电流值，发生时间及相标志。3、9 电量冻结通过发通讯命令可在每月得给定时间（日时分）冻结电量（冻结正向反向有功总电量及分时电量、正反向无功总电量）, 每月冻结电量可执行3次。冻结电量可以通过通信抄读。3、10脉冲输出及精度检验电表提供输入有功、输出有功；输入无功、输出无功四路脉冲输出（光隔输出），输出脉宽可设置，默认值为80ms。四路脉冲既可与RTU设备连接，也可用于验表。四路脉冲输出在辅助端子上得排列如下（具体接线端子示意图详见5、3辅助端子接线示意图）：输入有功： 7#（c极）、8#（e极）； 输出有功： 9#（c极）、10#（e极）；输入无功： 11#（c极）、12#（e极）； 输出无功： 13#（c极）、14#（e极）；电表提供时钟脉冲输出端子（光隔输出），时钟频率为1Hz, 占空比为50%;此外，电表还提供一隔2合1输出辅助端子，该辅助端子可以输出下列信号：1、 时段切换脉冲：从现在运行得时段表中得1个时段切换到另1 个时段（费率号需发生变化）时，输出 1个脉冲，脉冲宽度100ms；2、 需量周期或滑差时间到达脉冲：一个需量周期到或滑差时间到达时，输出 1个脉冲，脉冲宽度100ms； 注：2合1输出辅助端子同时还受模式字3得bit5控制: (bit5=0:输出费率切换脉冲，bit5=1：输出需量周期或滑差时间到达脉冲)。3、11 二路RS-485通信、光通信功能电表有两路独立得RS485(另可根据需求，增加一路RS485口)与一路独立得接触式或调制型光学通信接口。两路RS485接口在辅助端子上得排列序号如下，具体接线端子示意图详见5、3辅助端子接线示意图：第一路：1（GND）、2（A）、3（B）；第二路：4（GND）、5（A）、6（B）；RS485端口可以采用不同得通信地址及不同得通信速率，通信速率为1200bps、2400bps、4800bps、9600bps可选（掉电后保留最近一次得通信速率）。通信协议为部颁DL/T645（威胜公司对此协议有扩展）。其中：吸附式红外：波特率1200bps，用于校表，抄表或设置参数；调制型红外：波特率1200bps，用于抄表或设置参数； 串行通讯口：2个独立得RS485，用于抄表、校表与设置参数；每路485接口有故障诊断、自动隔离功能，即表得RS485口发生故障时，表计能够自诊断、报警、退出运行，不影响RS485总线得正常工作。注：吸附式红外/调制型红外与第一路RS485共用一通讯地址。且能否设置参数受模式字4控制。3、12 PT断电抄表 电表可以采用PT供电与辅助电源供电两种供电方式，当辅助电源输入端有电源时，以辅助电源（建议接至UPS设备上）作为次要电源供电，当PT电源掉电时，电表会自动切换至辅助电源供电方式，切换过程不会影响电表得正常运行。当PT电源恢复供电后，电表重新切换至PT电源供电方式。因此，该电表可以在PT断电时完成正常得抄表工作。3、13 电池电表内有一颗专用于时钟芯片供电得电池，确保时钟芯片正确运行十年以上。4液晶显示说明4、1 液晶显示面板电表采用16080点阵液晶显示屏，显示采用汉字图形得显示方式，显示内容简洁、直观。整个电表得菜单结构详见附录1。另外：有些数据得显示需要通过设置“电表功能模式字”才可实现，只有模式字中对应得控制位设置为1才可显，否则，为不可选。模式字得默认值就是0。需要经过设置才会显示得内容包括：电压合格率记录数据、四象限无功电能与无功最大需量。4、2 显示主画面说明其中：P表示正向有功；P表示反向有功；Q1Q4表示14象限无功；T=06分别表示总、尖、峰、平、谷、脊谷、尖谷； A、B、C、T分别表示A、B、C相与三相总；MCU 000000/DSP 0000 表示电表自检状态字内容，具体含义见本说明书P28页说明。4、3菜单树型图（见附录1）4、4菜单、数据窗口画面及解释4、4、1主菜单进入主菜单后，液晶屏显示如下画面：参数查询事件查询历史数据 实时数据 其她P- Q1 T3 D 0101其中屏幕左侧 表示当前光标所在位置，按动电表面板上右侧得“下移键”，移动光标至所选得下一级菜单位置，此时按下“确认键”，即可进入到下一级菜单中；如果想返回至原来那一级菜单只需按下“返回键”即可。4、4、2 实时数据菜单4、4、2、
