电磁阀故障现象及处理方法大全.docx

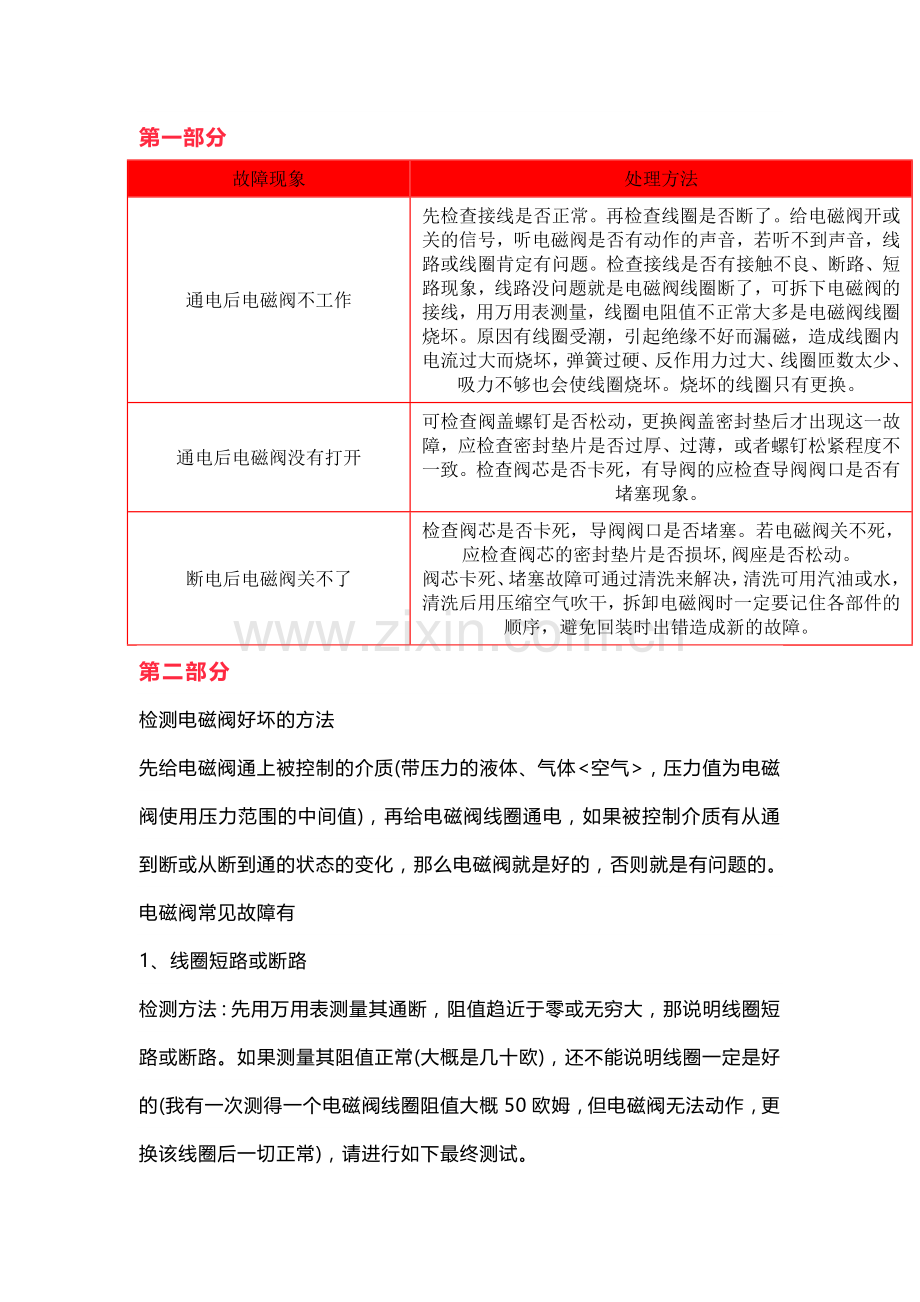

第一部分故障现象处理方法通电后电磁阀不工作先检查接线是否正常。再检查线圈是否断了。给电磁阀开或关的信号，听电磁阀是否有动作的声音，若听不到声音，线路或线圈肯定有问题。检查接线是否有接触不良、断路、短路现象，线路没问题就是电磁阀线圈断了，可拆下电磁阀的接线，用万用表测量，线圈电阻值不正常大多是电磁阀线圈烧坏。原因有线圈受潮，引起绝缘不好而漏磁，造成线圈内电流过大而烧坏，弹簧过硬、反作用力过大、线圈匝数太少、吸力不够也会使线圈烧坏。烧坏的线圈只有更换。通电后电磁阀没有打开可检查阀盖螺钉是否松动，更换阀盖密封垫后才出现这一故障，应检查密封垫片是否过厚、过薄，或者螺钉松紧程度不一致。检查阀芯是否卡死，有导阀的应检查导阀阀口是否有堵塞现象。断电后电磁阀关不了检查阀芯是否卡死，导阀阀口是否堵塞。若电磁阀关不死，应检查阀芯的密封垫片是否损坏,阀座是否松动。阀芯卡死、堵塞故障可通过清洗来解决，清洗可用汽油或水，清洗后用压缩空气吹干，拆卸电磁阀时一定要记住各部件的顺序，避免回装时出错造成新的故障。第二部分检测电磁阀好坏的方法先给电磁阀通上被控制的介质(带压力的液体、气体，压力值为电磁阀使用压力范围的中间值)，再给电磁阀线圈通电，如果被控制介质有从通到断或从断到通的状态的变化，那么电磁阀就是好的，否则就是有问题的。电磁阀常见故障有1、线圈短路或断路检测方法：先用万用表测量其通断，阻值趋近于零或无穷大，那说明线圈短路或断路。如果测量其阻值正常(大概是几十欧)，还不能说明线圈一定是好的(我有一次测得一个电磁阀线圈阻值大概50欧姆，但电磁阀无法动作，更换该线圈后一切正常)，请进行如下最终测试。找一个小螺丝刀放在穿于电磁阀线圈中的金属杆的附近，然后给电磁阀通电，如果感觉到有磁性，那么电磁阀线圈是好的，否则是坏的。处理方法：更换电磁阀线圈。2、插头/插座有问题故障现象：如果电磁阀是有插头/插座的那种，有可能出现插座的金属簧片问题(笔者就碰到过)、插头上接线的问题(比如将电源线接到接地线上去了)等原因无法将电源送到线圈中。最好养成一个习惯：插头插在插座上之后把固定螺丝拧上，线圈上在阀芯杆之后把固定螺母拧上。如果电磁阀线圈的插头配备有发光二极管电源指示灯，那么采用DC电源驱动电磁阀时即行就要接对，否则指示灯不会亮。另外，不要将不同电压等级的带发光二级管电源指示的电源插头调换使用，这样会导致发光二极管被烧毁/电源(换用低电压等级的插头)出现短路或发光二极管发光很微弱(换用高电压等级的插头)。如果不带电源指示灯，电磁阀线圈是不用区分极性的(不象线圈电压为直流的晶体管时间继电器以及线圈上并联有二极管/电阻泄漏回路的线圈电压为直流的中间继电器，需要区分极性)。处理方法：修正接线错误、修复或更换插头、插座。3、阀芯问题故障现象一：在电磁阀所通介质压力正常的情况下，按下电磁阀红色的手动按钮，电磁阀都没有任何反应(压力介质没有出现通断的变化)，说明阀芯一定是坏的。处理方法：检查介质是否存在问题，如压缩空气内是否有很多积水(有时候油水分离器起的作用不是很大，特别是当管路设计不良时通到电磁阀的压缩空气会有很多积水)、所通液体介质是否有很多杂质。然后清除电磁阀及管路中的积水或杂质。如果再不行，请维修(如果你有时间有耐心而且有必要的话_)或更换阀芯，或者干脆把整个电磁阀全部换掉。故障现象二：经过检查，线圈是原配线圈而且线圈通电时磁性正常，但电磁阀依然不动作(这时电磁阀手动按钮的功能有可能是正常的)，说明阀芯是坏的。处理方法：请维修或更换阀芯，或者干脆把整个电磁阀全部换掉。至于电磁阀阀体的维修，因为种类太多，那么多种的维修方法俺也说不了很多，这里就不再赘述了。电磁阀故障与排除一、电磁阀通电后不工作检查电源接线是否不良重新接线和接插件的连接检查电源电压是否在工作范围-调致正常位置范围线圈是否脱焊重新焊接线圈短路更换线圈工作压差是否不合适调整压差或更换相称的电磁阀流体温度过高更换相称的电磁阀有杂质使电磁阀的主阀芯和动铁芯卡死进行清洗,如有密封损坏应更换密封并安装过滤器液体粘度太大,频率太高和寿命已到更换产品二、电磁阀不能关闭主阀芯或铁动芯的密封件已损坏更换密封件流体温度、粘度是否过高更换对口的电磁阀有杂质进入电磁阀产阀芯或动铁芯进行清洗弹簧寿命已到或变形更换节流孔平衡孔堵塞及时清洗工作频率太高或寿命已到改选产品或更新产品三、其它情况内泄漏检查密封件是否损坏,弹簧是否装配不良外泄漏连接处松动或密封件已坏紧螺丝或更换密封件通电时有噪声头子上坚固件松动,拧紧。电压波动不在允许范围内，调整好电压。铁芯吸合面杂质或不平，及时清洗或更换。现场快速判断电磁阀好坏方法一、首先检查是不是电磁阀电磁线圈故障?在DCS上给二位阀给开或者关的信号，然后看电磁阀是否得失电，一般在现场听声音即可。若听不到，那线圈肯定是有问题，至于电磁阀本身是不是有问题?(下面解释)如果电磁线圈问题，首先检查接线，看是不是有虚接，或者有短路现象，如果线路上没问题就是电磁阀线圈烧坏，可拆下电磁阀的接线，用万用表测量，如果开路，则电磁阀线圈烧坏。原因有线圈受潮，引起绝缘不好而漏磁，造成线圈内电流过大而烧毁，因此要防止雨水进入电磁阀。此外，弹簧过硬，反作用力过大，线圈匝数太少，吸力不够也可使得线圈烧毁。二、若线圈是好的，那就是电磁阀本身的问题。一般可以在手动调节处用一字起由1调到0位置，使阀打开，若是能打开就说明的确是线圈的问题，换个线圈就可以了，若打不开，就拆电磁阀，看是不是阀芯卡住，或者是有杂粒堵，清洗正确应该用CCL4。但是考虑到现场没有条件的话，可以用汽油，实在没有用水也可以，清洗后可以用现场仪表气进行吹干，拆时务必记好各部件的顺序，不注意的话，装的时候很容易出错，顺序记错就算你清洗好电磁阀，即使电磁阀已经通了也还是打不开的!第三部分1磁阀的好坏主要取决于两个方面，一是线圈,二是阀体，所以测试主要测试这两个方面就好了，你找个24V的电源，接到线圈上，如果能听到响声，说明电磁阀的线圈和阀芯都是正常的，可以正常吸和，然后检查是否漏气，如果有气源的话最好，直接把气源接进去，就能判断是否漏气，如果没气源，你就把出气口给堵上用嘴吹下。此外线圈的检查用万能表也可以检查出来的。1.电磁阀通电 拔下插头,用万用表测量有没有电；2. 电磁阀通电 用细的钢丝贴近线圈,看看有没有吸力.3. 电磁阀通电-断电反复试,用很细的内六角扳手捅电磁阀轴线上的黄铜色的小坑,看看能否吸进-弹出。2检测电磁阀的好坏的方法:先给电磁阀通上被控制的介质（带压力的液体、气体，压力值为电磁阀使用压力范围的中间值），再给电磁阀线圈通电，如果被控制介质有从通到断或从断到通的状态的变化，那么电磁阀就是好的，否则就是有问题的。3电磁阀常见故障:1、线圈短路或断路：检测方法：先用万用表测量其通断，阻值趋近于零或无穷大，那说明线圈短路或断路。如果测量其阻值正常（大概是几十欧），还不能说明线圈一定是好的（我有一次测得一个电磁阀线圈阻值大概50欧姆，但电磁阀无法动作，更换该线圈后一切正常），请进行如下最终测试：找一个小螺丝刀放在穿于电磁阀线圈中的金属杆的附近，然后给电磁阀通电，如果感觉到有磁性，那么电磁阀线圈是好的，否则是坏的。处理方法：更换电磁阀线圈。2、插头/插座有问题：故障现象：如果电磁阀是有插头/插座的那种，有可能出现插座的金属簧片问题、插头上接线的问题（比如将电源线接到接地线上去了）等原因无法将电源送到线圈中。最好养成一个习惯：插头插在插座上之后把固定螺丝拧上，线圈上在阀芯杆之后把固定螺母拧上。如果电磁阀线圈的插头配备有发光二极管电源指示灯，那么采用DC电源驱动电磁阀时即行就要接对，否则指示灯不会亮。另外，不要将不同电压等级的带发光二级管电源指示的电源插头调换使用，这样会导致发光二极管被烧毁/电源（换用低电压等级的插头）出现短路或发光二极管发光很微弱（换用高电压等级的插头）。如果不带电源指示灯，电磁阀线圈是不用区分极性的（不象线圈电压为直流的晶体管时间继电器以及线圈上并联有二极管/电阻泄漏回路的线圈电压为直流的中间继电器，需要区分极性）。处理方法：修正接线错误、修复或更换插头、插座。3、阀芯问题：故障现象1：在电磁阀所通介质压力正常的情况下，按下电磁阀红色的手动按钮，电磁阀都没有任何反应（压力介质没有出现通断的变化），说明阀芯一定是坏的。处理方法：检查介质是否存在问题，如压缩空气内是否有很多积水（有时候油水分离器起的作用不是很大，特别是当管路设计不良时通到电磁阀的压缩空气会有很多积水）、所通液体介质是否有很多杂质。然后清除电磁阀及管路中的积水或杂质。如果再不行，请维修（如果你有时间有耐心而且有必要的话_）或更换阀芯，或者干脆把整个电磁阀全部换掉。故障现象2：经过检查，线圈是原配线圈而且线圈通电时磁性正常，但电磁阀依然不动作（这时电磁阀手动按钮的功能有可能是正常的），说明阀芯是坏的。处理方法：请维修或更换阀芯，或者干脆把整个电磁阀全部换掉。第四部分电磁阀断电后出现不能关闭问题的原因：(1)电磁阀体箭头指向与流体流动方向不一致。可拆下电磁阀重新安装，使两者方向一致；(2)杂物堵塞使阀门关不严。应清洗电磁阀和过滤网，特殊情况下，可将过滤网导压孔孔径扩大0.1mm左右，平衡压力，使活塞正常下移，压紧阀座；(3)动铁芯、弹簧和主阀芯卡滞，弹簧长度、压力不合适，密封件破损或位置不平整；(4)阀座和阀杆磨损或拉毛，导致电磁阀关不严，应研磨拉毛的阀杆、修理磨损的阀座或更换；(5)电磁阀励磁过大吸住铁芯。可拆下电磁阀，用手将铁芯拉下，把铁芯向上推至死点，突然松手，看剩磁能否吸住铁芯。若被吸住，说明剩磁大，必须更换合适材质的铁芯或整体更换电磁阀。
