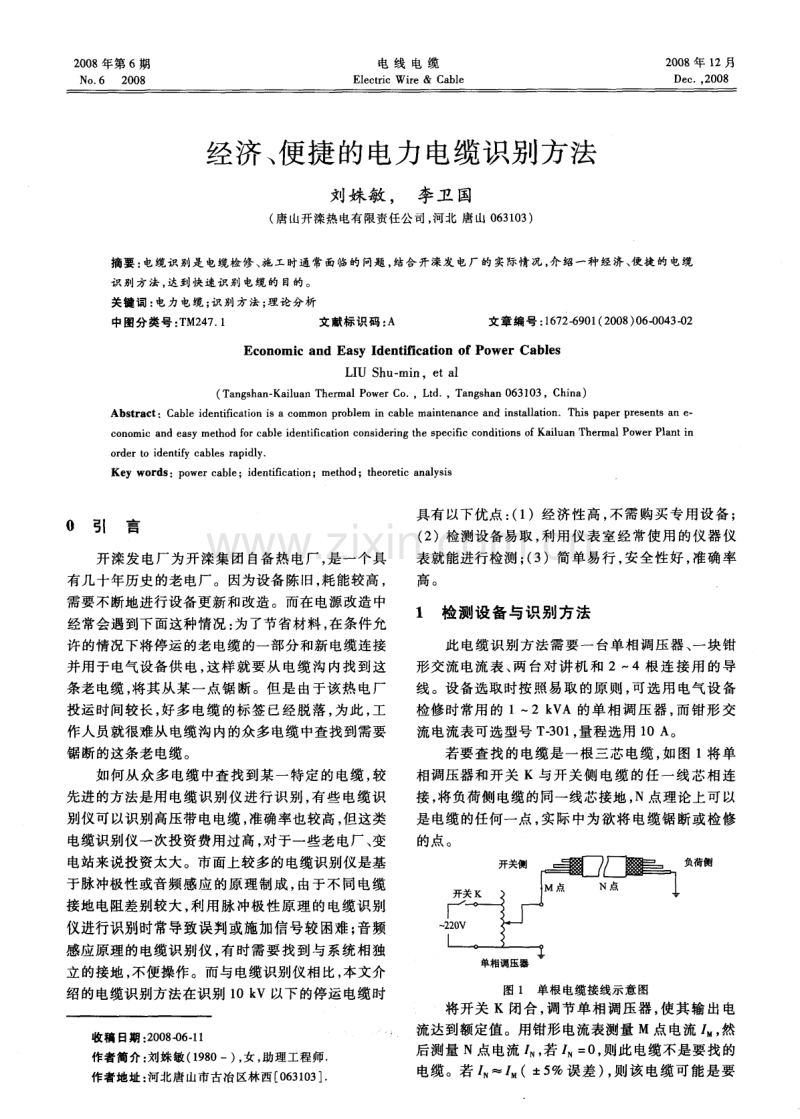

经济、便捷的电力电缆识别方法.pdf

2 0 0 8年第 6期 No 6 20 08 电 线 电 缆 El e c t r i c W i r e Ca b l e 2 0 0 8年 1 2月 De c， 2 00 8 经济 、 便捷 的电力电缆识别方法 刘姝敏 ， 李卫 国 ( 唐 山开滦热 电有 限责任公 司 ， 河北 唐 山 0 6 3 1 0 3 ) 摘要 ： 电缆识 别是 电缆检修 、 施工时通常 面临的问题 ， 结合 开滦发 电厂 的实际情 况， 介绍一种经济 、 便捷 的电缆 识 别 方 法 ， 达 到 快 速 识 别 电缆 的 目的 。 关键词 ： 电力电缆 ； 识别方法 ； 理论分析 中图分类号 ： T M 2 4 7 1 文献标识码 ： A 文章编号 ： 1 6 7 2 9 0 1 ( 2 0 0 8 ) 0 6 - 0 0 4 3 - 0 2 Ec on o m i c a nd Ea s y I de n t i fic a t i o n o f Po we r Cab l e s L I U S h u mi ne t a l ( T a n g s h a n Ka i l u a n T h e r ma l P o w e r C o ，L t d ，T a n g s h a n 0 6 3 1 0 3，C h i n a ) Ab s t r a c t：Ca b l e i de nt i f i c a t i o n i s a c ommo n p r o b l e m i n c a bl e ma i n t e na nc e a nd i n s t a l l a t i o nTh i s p a p e r p r e s en t s a n e - c o n o mi c a nd e a s y me t ho d f o r c a b l e i d e n t i f i c a t i o n c o ns i de r i n g t he s p e c i f i c c o nd i t i o ns o f Ka i l ua n The r ma l Po we r Pl a nt i n o r de r t o i d e n t i f y ca bl e s r a pi d l y Ke y wor d s：po we r c a b l e；i de n t i fic a t i o n；me t h o d；t h eo r e t i c a n a l y s i s 0 引 言 开滦发电厂为开滦集 团自备热 电厂， 是一个具 有几十年历史的老电厂。因为设备陈旧， 耗能较高 ， 需要不断地进行设备更新和改造。而在电源改造 中 经常会遇到下面这种情况 ： 为了节省材料 ， 在条件允 许的情况下将停运的老 电缆的一部分和新电缆连接 并用于电气设备供 电， 这样就要从 电缆沟内找到这 条老电缆 ， 将其从某一点锯断。但是由于该热 电厂 投运时间较长， 好多电缆的标签 已经脱落 ， 为此 ， 工 作人员就很难从电缆沟内的众多电缆中查找到需要 锯断的这条老电缆。 如何从众多电缆 中查找到某一特定 的电缆 ， 较 先进的方法是用电缆识别仪进行识别 ， 有些电缆识 别仪可以识别高压带电电缆 ， 准确率也较高 ， 但这类 电缆识别仪一次投资费用过高， 对于一些老电厂、 变 电站来说投资太大。市面上较多的电缆识别仪是基 于脉冲极性或音频感应的原理制成 ， 由于不同电缆 接地电阻差别较大 ， 利用脉冲极性 原理 的电缆识别 仪进行识别时常导致误判或施加信号较困难； 音频 感应原理的电缆识别仪 ， 有时需要找到与系统相独 立的接地 ， 不便操作 。而与电缆识别仪相比， 本文介 绍的电缆识别方法在识别 1 0 k V以下 的停运电缆时 收稿 日期 ： 2 0 0 8 -06 - 1 1 作者简介 ： 刘姝 敏( 1 9 8 0一) ， 女 ， 助 理工 程师 作者地址： 河北唐山市古冶区林西 0 6 3 1 0 3 具有 以下优点 ： ( 1 )经济性高， 不需购买专用设备； ( 2 )检测设备易取 ， 利用仪表室经常使用的仪器仪 表就能进行检测 ； ( 3 )简单易行 ， 安全性好 ， 准确率 高。 1 检测设 备与识别 方法 此 电缆 识 别 方法 需 要 一 台单 相 调 压器 、 一 块 钳 形交流电流表、 两 台对讲 机和 24根连 接用的导 线。设备选取时按 照易取的原则 ， 可选用 电气设备 检修时常用的 12 k V A的单相调压器 ， 而钳形 交 流 电流表 可选 型号 T - 3 0 1 ， 量程 选用 1 0 A。 若要查找的电缆是一根三芯 电缆， 如图 1将单 相调压器和开关 K与开关侧 电缆的任一线芯相连 接 ， 将负荷侧电缆的同一线芯接地 ， N点理论上可以 是电缆的任何一点 ， 实际中为欲将 电缆锯断或检修 的点。 负荷侧 图 1 单 根电缆接线示 意图 将开关 K闭合 ， 调节单相调压器 ， 使其输 出电 流达到额定值。用钳形电流表测量 M点电流 ， M ， 然 后测量 N点 电流 ， ， 若 I N= 0 ， 则此 电缆不是要找的 电缆。若 ， 一， (5 误差 ) ， 则该 电缆可能是要 2 0 0 8年第 6期 No 6 2 0 08 电 线 电 缆 El e c t r i c Wi r e& Ca bl e 2 0 0 8年 l 2月 De e， 2 0 08 查找的电缆 ， 然后用对讲机联系并通知操作开关 K 的工作人员 ， 将开关 K闭合 、 断开 1 O次左右 ， 如果 都是在开关 K断开时， = 0 ， 在开关 K闭合时 ， ， ， ， 即可确定此电缆就是要查找的电缆。 假如要查找的电缆是两根或多根并联使用 的电 缆， 则不用寻找接地极 ， 如 图 2所示 ， 用另外一根电 缆的任一线芯作 为导线构成 回路 ， 进行检测 。具体 检测方法与识别一根电缆的检测方法相同。 单相 调压器 图 2 两根并联电缆接线示意图 2理论的分析 负荷侧 ， 是流过要查找电缆 的某一线芯 的电流 ， ， 是 流 过 电缆 沟 中某一 根 三 芯 电缆 的 电 流 ， 此 电流 是 流 经该 电缆的三相电流之和。设流过该电缆的三相电 流分别是 ， 、 ， 、 ， ， 则 ， =I A+， +， 。 ， 下面分几种 情 况进行 分 析 。 情况 1 ： N点所在的电缆不是要查找的电缆 ， 是 一 根正在运行的电缆。如果该电缆所接负载是对称 三相负载， 由于三相 电源都是对称 的， 所以三相电流 ， 、 ， 、 ， 为一 组对称 三 相正 弦量 ， 那 么 ， =， + ， B+ I = 0 ， 即钳形电流表读数为零 ， 因此无论 开关 K是 断开还是闭合， N点处电流始终为零 ， 则该 电缆不是 要查找的电缆 。如果该电缆所接负载是不对称三相 负载 ， 则三相 电流 ， 、 ， 、 ， 为一组不对称三相正弦 量 ， 那 么 ， =， + ， +， 0 ， 无 论 开 关 K是 断 开 还 是 闭合 ， N 点处电流始终不等于零 ， 则该电缆也不是 要查找的电缆。 情况 2 ： N点所在的电缆不是要查找的电缆， 是 一 根停运的电缆。由于线路停运 ， ， = 0 ， ， = 0 ， I c = 0 ， 所以无论开关 K是断开还是闭合 ， ， N =， +， + ， = 0 ， N点处电流恒为零 ， 该电缆不是要查找 的电缆。 情况 3 ： N点所在 的电缆是要查找 的电缆。由 于要查找的电缆是一条停运 的电缆 ， 在开关 K断开 的情 况下 ， ， A= 0 ， ， B=0 ， ， c=0 ， ， N：， A+， B+， c =， M ：0 ， 在开关 K闭合 的情况下 ， ， 、 ， 、 ， 中的某一相 电流等于 ， ， 另外两相电流等于零 ， 则 ， =， +， + j J 。反复将 开关 K断开、 闭合 1 O次左右 ， 如果 都是开关 K断开时 ， J ：0， 在开关 K闭合 时， ， ， M ， 则可判断该电缆就是要查找的电缆。 3 注意事项 没和单相调压器连接 的线芯在开关侧和负荷侧 均不能短接 ， 要分开 ， 否则影响测量效果 。 测量前必须仔细检查钳形电流表 ， 如有污垢、 铁 锈应该擦净 ， 测量时应将 电缆放在钳形 电流表钳 口 的中央 ， 以保证钳 口的两个铁心面有很好的接触 ， 测 量时多开合几次看读数是否稳定 ， 并应 听不到钳 口 发出的电磁声 ， 否则会产生较大的误差。 4 结束语 随着国家对节能减排的 日趋重视， 企业对高污 染 、 高耗能设备的更新、 改造提上 日程 ， 在这过程当 中经常会 面临停运老电缆的识别问题。本文介绍的 经济、 便捷的电缆识别 方法是很多次电缆识别经验 的总结 ， 经过多次的 电缆识别证 明， 此法准确率 高、 简单易行、 安全性好 ， 值得电厂、 变电站和工厂， 尤其 是老企业的借鉴和采纳 。 2 0 0 9年度 电线电缆 杂志征订通知 2 0 0 9年度 电线电缆 杂志征订工作 已于 2 0 0 8年 1 O月开始 办理， 请广大订 户速 到所在地 区邮电局 ( 所) 的报刊发行 处征订 。 电线电缆 的邮局发行代号为4 2 7 6 ， 订价每期 5元， 全年 6期共 3 o元， 欢 迎广大读者就近订阅 电线电缆 杂志。读者也可以向编辑部订购， 但 需另加邮 费 1 O元 ， 即全年共 4 O元 。 汇款 地 址 ： 上 海 市 军 工路 1 0 0 0号 电 线 电缆 编 辑 部 邮 政 编 码 ： 2 0 0 0 9 3 电话 ： ( 0 2 1 ) 6 5 4 9 4 6 0 5 2 0 5 8 传 真 ： ( 0 2 1 ) 6 5 4 8 6 6 0 2 联 系人 ： 顾 炯 电线 电缆编辑部
