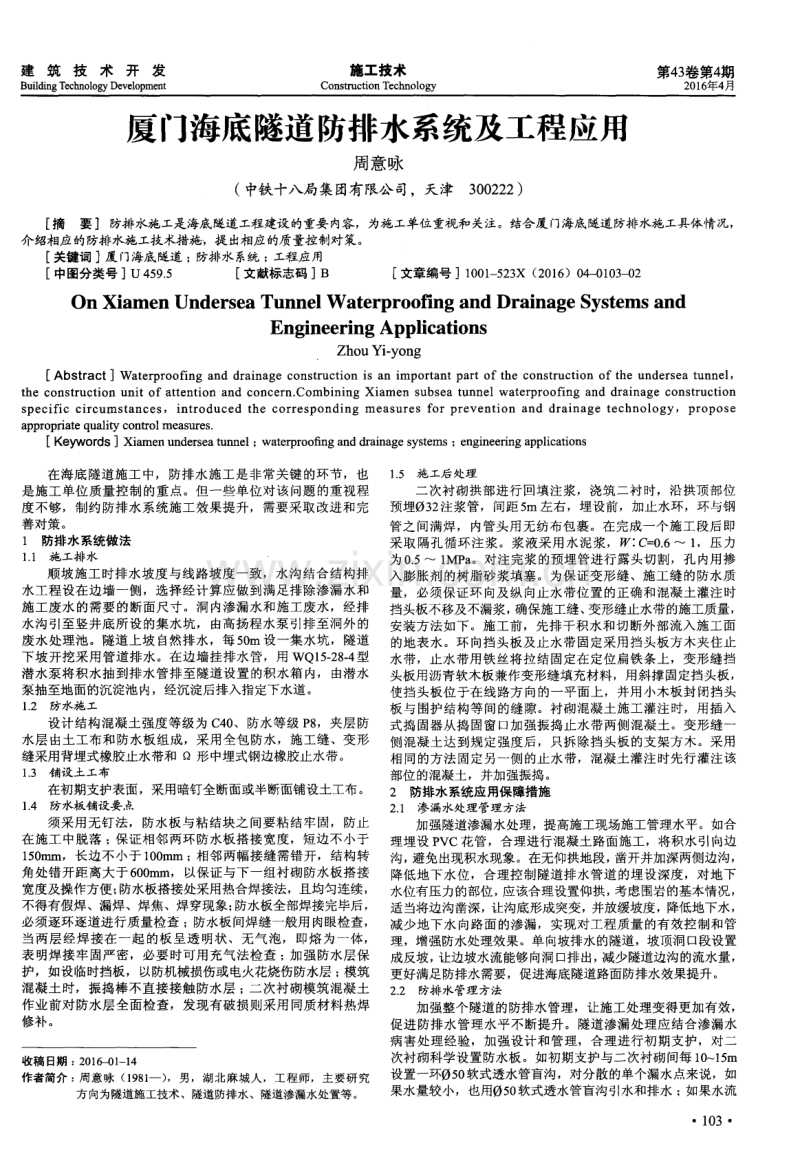

建筑技术开发 Bu i l d i n g T e c h n o l o g y De v e l o p me n t 施工技 术 Co n s t r u c t i o n T e c h no l o g y 第4 3 卷第4 期 2 0 1 6 年4 月 厦门海底隧道防排水系统及工程应用 周意咏 ( 中 铁十八局集团有限公司，天津3 0 0 2 2 2 ) 摘 要 防排水施工是海底隧道工程建设的重要 内容， 介绍相应的防排水施工技术措施，提出相应的质量控制对策。 关键词 厦门海底隧道 ； 防排水系统 ； 工程应用 中图分类号 U 4 5 9 5 文献标志码 B 为施工单位重视和关注。结合厦门海底隧道防排水施工具体情况， 文章编号 1 0 0 1 5 2 3 X ( 2 0 1 6 )0 4 一 O 1 0 3 _ 0 2 On Xi a me n Un d e r s e a Tu n n e l W a t e r p r o o fi n g a n d Dr a i n a g e S y s t e ms a n d Eng i n e e r i ng Appl i c a t i o ns Z h o u Yi y o n g Ab s t r a c t Wa t e r p r o o f i n g a n d d r a i n a g e c o n s t r u c t i o n i s a n i mp o r t a n t p a r t o f t h e c o n s t r u c t i o n o f t h e u n d e r s e a t u n n e l ， t h e c o ns t r u c t i o n u ni t o f a t t e n t i o n a n d c o n c e r n Co m b i n i n g Xi a m e n s u bs e a t u n ne l wa t e r p r o o f i n g a n d d r a i n a g e c o n s t r u c t i o n s pe c i f i c c i r c ums t a n c e s ， i nt r o d uc e d t he c O r r e s po n di n g me a s ur e s f o r pr e ve n t i o n a n d d r a i n a g e t e c h no l og y，pr o p o s e a p p r o p r i a t e q u a l i t y c o n t r o l me a s u r e s K e y wo r d s Xi a me n u n d e r s e a t u n n e l ； w a t e r p r o o fi n g a n d d r a i n a g e s y s t e ms； e n g i n e e r i n g a p p l i c a t i o n s 在 海底 隧道施 工 中，防排 水施工 是非 常关键 的环节 ，也 是施工单位质量控制 的重点。但一些单位对该问题的重视程 度不够，制约防排水系统施工效果提升，需要采取改进和完 善对策 。 1 防排水 系统做法 1 1 施 工 排水 顺坡施工时排水坡度与线路坡度一致，水沟结合结构排 水工程设在边墙一侧，选择经计算应做到满足排除渗漏水和 施工废水的需要的断面尺寸。洞内渗漏水和施工废水，经排 水沟引至竖井底所设的集水坑，由高扬程水泵引排至洞外的 废水处理池。隧道上坡自然排水，每 5 0 m设一集水坑，隧道 下坡开挖采用管道排水。在边墙挂排水管，用 WQ1 5 2 8 4 型 潜水泵将积水抽到排水管排至隧道设置的积水箱内，由潜水 泵抽至地面的沉淀池内，经沉淀后排入指定下水道 。 1 2防水 施工 设计结构混凝土强度等级为 C 4 0 、防水等级 P 8 ，夹层防 水层由土工布和防水板组成，采用全包防水，施工缝、变形 缝采用背埋式橡胶止水带和 Q形中埋式钢边橡胶止水带。 1 3 铺 设 土工 布 在初期支护表面，采用暗钉全断面或半断面铺设土工布。 1 4 防水 板铺 设要 点 须采用无钉法，防水板与粘结块之间要粘结牢固，防止 在 施工 中脱落 ；保证 相邻两 环 防水板搭接 宽度 ，短边不 小于 1 5 0 ra m，长边不小于 l O O m m ； 相邻两幅接缝需错开，结构转 角处错开距离大于6 0 0 mm，以保证与下一组衬砌防水板搭接 宽度及操作方便； 防水板搭接处采用热合焊接法，且均匀连续， 不得有假焊、漏焊、焊焦、焊穿现象； 防水板全部焊接完毕后， 必 须逐环逐道 进行质量检 查 ； 防水板 间焊 缝一般用 肉眼检查 ， 当两层经焊接在一起 的板呈透明状、无气泡，即熔为一体， 表 明焊接牢固严密，必要时可用充气法检查 ；加强防水层保 护，如设临时挡板，以防机械损伤或电火花烧伤防水层 ； 模筑 混凝土时，振捣棒不直接接触防水层 ； 二次衬砌模筑混凝土 作业前对 防水层全面检查，发现有破损则采用 同质材料热焊 修补 。 收稿 日期 ： 2 0 1 6 ) 1 1 4 作者简 介 ：周意 咏 ( 1 9 8 l 一 ) ，男 ，湖北麻 城人 ，工程 师，主 要研 究 方向为隧道 施工技术、隧道防排水、隧道渗漏水处置等 。 1 5施 工 后 处 理 二次衬砌拱部进行回填注浆，浇筑二衬时，沿拱顶部位 预埋03 2 注浆管，间距 5 m左右，埋设前，加止水环，环与钢 管之间满焊，内管头用无纺布包裹。在完成一个施工段后即 采取隔孔循环注浆。浆液采用水泥浆， ： C = O 6 1 ，压力 为0 5 1 MP a 。对注完浆的预埋管进行露头切割，孔内用掺 入膨胀剂的树脂砂浆填塞。为保证变形缝、施工缝的防水质 量，必须保证环向及纵向止水带位置的正确和混凝土灌注时 挡头板不移及不漏浆， 确保施工缝、 变形缝止水带的施工质量， 安装方法如下。施工前，先排干积水和切断外部流入施工面 的地表水。环向挡头板及止水带固定采用挡头板方木夹住止 水带，止水带用铁丝将拉结固定在定位扁铁条上，变形缝挡 头板 用沥青软木板 兼作变形缝填 充材 料，用斜撑 固定挡 头板， 使挡头板位于在线路方向的一平面上，并用小木板封闭挡头 板与围护结构等间的缝隙。衬砌混凝土施工灌注时，用插入 式捣固器从捣固窗口加强振捣止水带两侧混凝土。变形缝一 侧混凝土达到规定强度后，只拆除挡头板的支架方木。采用 相同的方法固定另一侧的止水带，混凝土灌注时先行灌注该 部位 的混凝土 ，并加 强振捣 。 2 防排水系统应用保障措施 2 1 渗漏水处理管理方法 加强隧道渗漏水处理，提高施工现场施工管理水平。如合 理埋设 P V C花管，合理进行混凝土路面施工，将积水引向边 沟， 避免出现积水现象。在无仰拱地段， 凿开并加深两侧边沟， 降低地下水位，合理控制隧道排水管道的埋设深度，对地下 水位有压力的部位， 应该合理设置仰拱， 考虑围岩的基本情况， 适当将边沟凿深，让沟底形成突变， 并放缓坡度，降低地下水， 减少地下水向路面的渗漏，实现对工程质量的有效控制和管 理，增强 防水处理效 果。单 向坡排水 的隧道 ，坡顶洞 口段设置 成反坡， 让边坡水流能够向洞口排出， 减少隧道边沟的流水量， 更好满足防排水需要，促进海 底隧道路面防排水 效果提升 。 2 2 防排水管理方法 加强整个隧道的防排水管理，让施工处理变得更加有效， 促进防排水管理水平不断提升。隧道渗漏处理应结合渗漏水 病害处理经验，加强设计和管理，合理进行初期支护，对二 次衬砌科学设置防水板。如初期支护与二次衬砌间每 1 0 1 5 m 设置一环05 0 软式透水管盲沟，对分散的单个漏水点来说，如 果水量较小，也用05 0 软式透水管盲沟引水和排水 ； 如果水流 1 0 3 第4 3 卷第4 期 2 O l 6 年4 月 施工技术 Co n s t r u c t i o n T e c h n o l o g y 建筑技术开发 Bu i l d i n g T e c h n o l o g y De v e l o p me n t 洞室开挖施工塌方预防及处理 严长顺 (中水五局一分局 ，成都6 1 0 0 0 0) 摘要 随着我国社会和经济的发展 ，我国工程建设规模越来越大，给人们的生产生活带来了很大的便捷，尤其是洞室开 挖工程 ，由于施工的 自身特点，受到地质条件、施工技术以及人为监督管理等 因素影响较大。在实际施工过程中，容易发生塌 方事故，给施 7 - 企业带来很大的危害，因此，本人就洞室开挖施工过程中，塌方事故的预防措施进行分析，进而有针对性的提 出不同的处理办法，减少洞室开挖施3 - 中安全事故的发生，促进施工企业的发展。 关键词 洞室开挖施工 ； 塌方事故 ； 预防 ； 处理办法 中图分类号 T u 9 4 3 文献标志码 B 文章编号 1 0 0 1 5 2 3 X ( 2 0 1 6 )0 4 0 1 0 4 0 2 Ex c a v a t i o n Co ns t r uc t i o n Co l l a ps e Pr e v e nt i o n a nd Tr e a t m e nt Ya h Ch a n g s h u n A b s t r a c t As C h i n a s s o c i a l a n d e c o n o mi c d e v e l o p me n t ，t h e i n c r e a s i n g s c a l e o f c o n s t r u c t i o n ，t o t h e p e o p l e s p r o d u c t i o n a n d l i f e h a s b r o u g h t g r e a t c o n v e n i e n c e ，e s p e c i a l l y c a v e r n e x c a v a t i o n ，d u e t o t h e c o n s t r u c t i o n o f i t s o wn c h a r a c t e r i s t i c s ，s u b j e c t t o g e o l o g i c a l c o n d i t i o n s ， c o n s t r u c t i o n s u p e r v i s i o n a n d ma n a g e me n t o f t e c h n i c a l a n d h u m a n f a c t o r s s u c h a s g r e a t e r i mp a c t I n t h e a c t u a l c o n s t r u c t i o n p r o c e s s ， p r o n e t o l a n d s l i d e s a c c i d e n t ， c o n s t r u c t i o n e n t e r p r i s e s t o b r i n g g r e a t h a r m ， t h e r e f o r e ， 1 wo u l d c a v e r n e x c a v a t i o n a n d c o n s t r u c t i o n p r o c e s s ，p r e c a u t i o n s c o l l a p s e a c c i d e n t we r e an a l y z e d ， a n d t h e n p r o p o s e d i f f e r e n t t a r g e t e d t r e a t me n t me a s u r e s t o r e d u c e th e i n c i d e n c e c a v e r n e x c a v a t i o n a c c i d e n t s ， t o p r o m o t e t h e d e v e l o p m e n t o f c o n s t r u c t i o n e n t e r p r i s e s K e y wo r d sc o l l a p s e a c c i d e n t ； p r e v e n t i o n a n d t r e a tme n t c a v e r n； e x c a v a t i o n； c o n s t ruc t i o n 现阶段，随着我国各项工程不断展开，在施工过程中，由 于影响因素较多，不可避免地存在各类安全隐患，由此可能弓 1 发各种安全事故。对于洞室开挖工程， 主要受2 方面因素影响： 客观因素 以及人为因素。客观因素主要是指在洞室开挖工程 中，受到的地质条件等因素的影响，如岩石风化、地下水侵蚀、 断层发育 以及构造较多等，人为因素首先是施工设计的不合 理，此外在施工过程中，由于施工队伍专业技术水平低，防 收稿 日期 ： 2 0 1 6 0 1 1 8 作 者简介 ：严长 顺 ( 1 9 7 5 一 ) ，男， 四川南 部人 ，工程师 ，主要从 事 工程施工管理工作。 量较大，采用聚乙烯塑料管引水和排水，大面积淋水地段用 T X弹性软式排水槽，将雨水顺利排出。防水板背面底部用O 1 0 0 软式透水管设置成纵向盲沟。为彻底消除路渗水和冒水现 象，底部设置排水盲沟，纵向施工缝用0l O O T S弹塑软式透水 管，横向1 O 1 5 m设置一道，将隧道底部渗水引至排水侧沟。 水流 量较 大或 者 冒水 地段 ，适 当加密 排水盲沟 的设 置， 以便 取得更好 的施 工效 果，有效预 防隧道渗漏水现象 。 2 3 较低路面防水管理方法 如果 隧道位 置较低 ，附近 雨水容 易汇集 ，则应 该加 强防 排水设计，促进施工效果提升。隧道中央纵向排水管设于隧 道调平层下部，排水管可采用03 0 0 的钢筋混凝土花管，纵向 间距2 0 c m为宜，将雨水排至洞外。隧道两侧边缘底部设置双 壁波纹透水管，边墙脚设01 6 0的P VC管。横向排水管采用 01 0 0 钢筋混凝土花管，纵向间距4 m，并且不同的防排水管道 用三通连接，预防雨水渗漏现象，为隧道施工创造条件。 2 4防水混凝土施_ T - 管理方法 加强隧道混凝土施工质量控制，提高防渗漏能力，确保 施工效果。注重水泥、砂石和外加剂等施工原材料质量检测 和控制，不合格材料不允许用于施工。做好隧道混凝土的浇 筑、振捣、养护施工，实现对工程质量的有效控制。混凝土振 1 0 4 护措施少等，这些因素都会给洞室开挖施工带来严重的灾害， 因此 ，应做好预 防及处理措施 。 1 塌方的预防 1 1 充分 了解工程所涉及的地质知识 由于洞室开挖过程要涉及到岩体、岩石等，要求相关技术 人员对围岩分类、地质构造、岩体结构等相关知识有充分了 解。结构体和结构面共同构成了岩体， 结构面包含了节理断层、 层理等 界面 ，并且产状 不 同的结构面 经过组合 切割形 成结 构 体； 地质构造指的是岩层的断裂构造、 褶曲、 产状、 成层结构等； 岩体的节理发育、风化情况、宽度分级等都会对洞室开挖的 安全产生严重影响。因此，相关技术人员必须要充分 了解施 捣时坚持快插慢拨原则，用力适中，振捣落实到位，提高工 程质量。做好隧道养护工作，施工完成后覆盖草袋并及时洒 水养护，避免裂缝现象出现，提高隧道混凝土质量和防渗漏 效 果。 2 5 防水板和止水带施工管理方法 合 理设置防水板 ， 做好混凝土喷射 工作， 确保平整度合格 ， 提高表面处理效果，然后安装防水板。重视防水板连接和张 挂 时的质量控 制，严格 遵循 防水板施 工流程 ，提 高 防渗漏效 果 。加 强止水 带安装 施工质 量控制 ，考 虑 隧道地质 构造 、混 凝土施工效果等内容， 加强安装施工管理， 确保连接严密到位， 避免渗水漏水情况发生 。 3 结束语 为确保厦门海底隧道防排水施工效果，应该落实各项施 工技术，加强施工质量管理，处理存在的缺陷。从而提高防 排水施工效果，为海底隧道的有效运营创造条件。 参考文献 1 梁巍，g g , J , 红 厦 门翔 安海底 隧道防排水设计与施 工介绍 J 地下 与隧道防水，2 0 0 8( 2 )： 2 3 2 7 2 1 张成平，张顶立 厦 门海底 隧道 防排水系统研究与 工程应用 J J 中 国公路学报 ，2 0 0 8( 3 ) ，6 9 7 5
