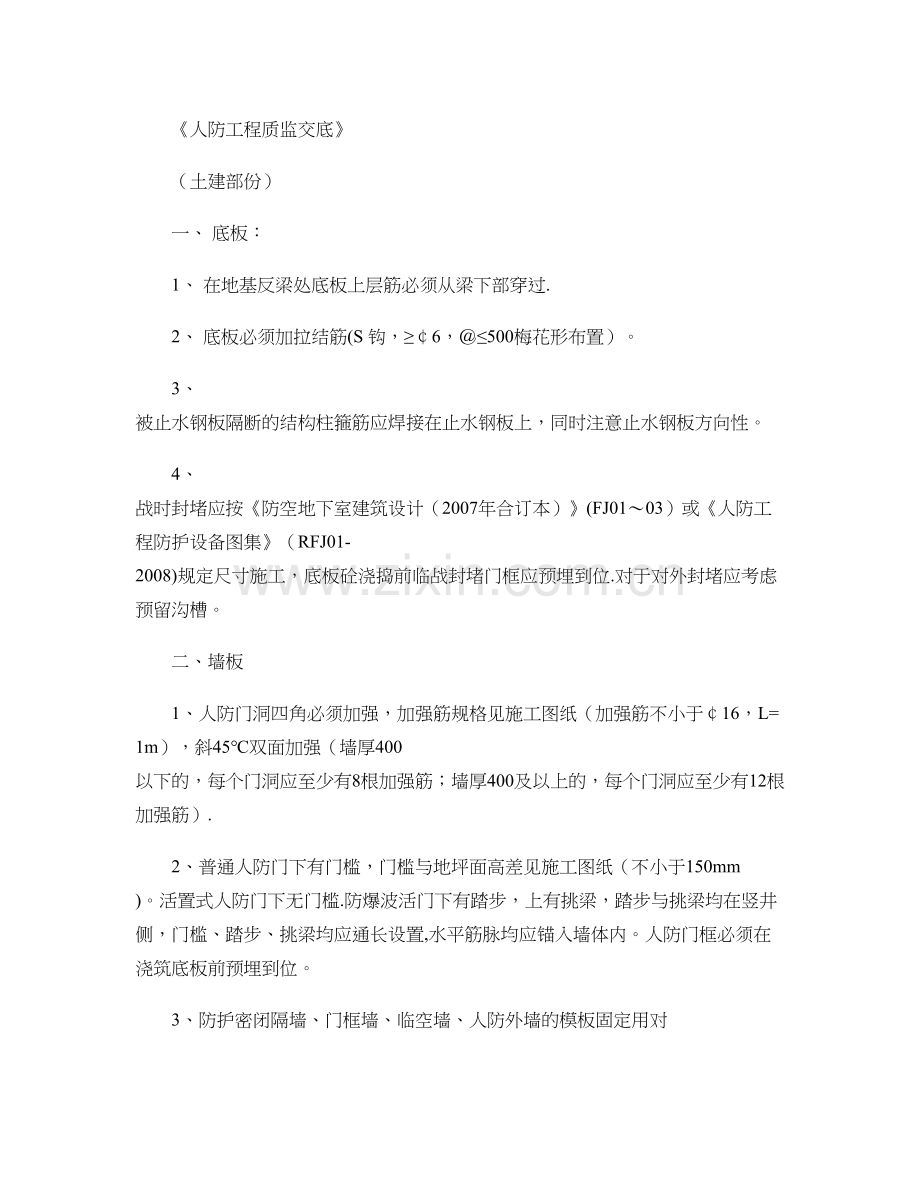

《人防工程质监交底》
（土建部份）
一、 底板：
1、 在地基反梁处底板上层筋必须从梁下部穿过.
2、 底板必须加拉结筋(S 钩，≥￠6，＠≤500梅花形布置）。
3、 被止水钢板隔断的结构柱箍筋应焊接在止水钢板上，同时注意止水钢板方向性。
4、 战时封堵应按《防空地下室建筑设计（2007年合订本）》(FJ01～03）或《人防工程防护设备图集》（RFJ01-2008)规定尺寸施工，底板砼浇捣前临战封堵门框应预埋到位.对于对外封堵应考虑预留沟槽。
二、墙板
1、人防门洞四角必须加强，加强筋规格见施工图纸（加强筋不小于￠16，L=1m），斜45℃双面加强（墙厚400 以下的，每个门洞应至少有8根加强筋；墙厚400及以上的，每个门洞应至少有12根加强筋）.
2、普通人防门下有门槛，门槛与地坪面高差见施工图纸（不小于150mm )。活置式人防门下无门槛.防爆波活门下有踏步，上有挑梁，踏步与挑梁均在竖井侧，门槛、踏步、挑梁均应通长设置,水平筋脉均应锚入墙体内。人防门框必须在浇筑底板前预埋到位。

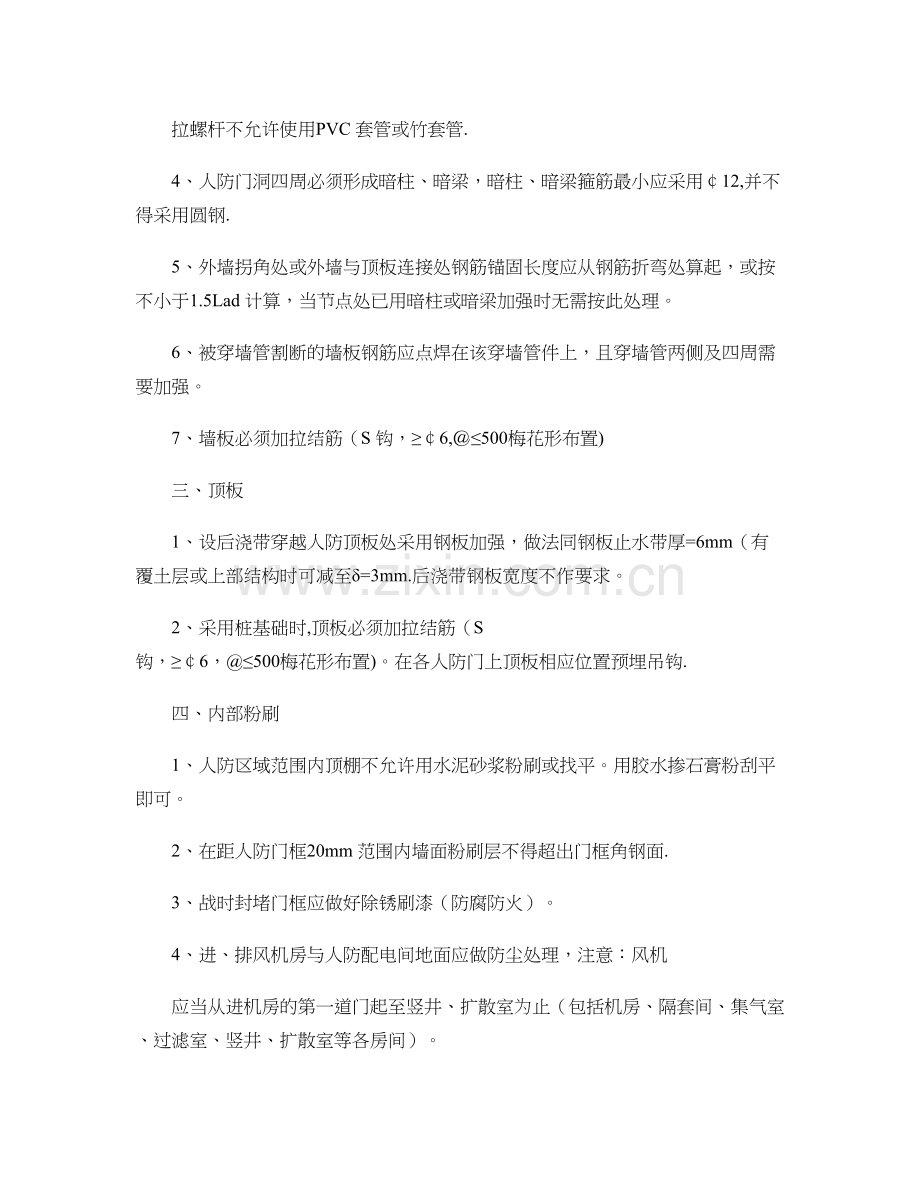

3、防护密闭隔墙、门框墙、临空墙、人防外墙的模板固定用对
拉螺杆不允许使用PVC 套管或竹套管.
4、人防门洞四周必须形成暗柱、暗梁，暗柱、暗梁箍筋最小应采用￠12,并不得采用圆钢.
5、外墙拐角处或外墙与顶板连接处钢筋锚固长度应从钢筋折弯处算起，或按不小于1.5Lad 计算，当节点处已用暗柱或暗梁加强时无需按此处理。
6、被穿墙管割断的墙板钢筋应点焊在该穿墙管件上，且穿墙管两侧及四周需要加强。
7、墙板必须加拉结筋（S 钩，≥￠6,＠≤500梅花形布置)
三、顶板
1、设后浇带穿越人防顶板处采用钢板加强，做法同钢板止水带厚=6mm（有覆土层或上部结构时可减至δ=3mm.后浇带钢板宽度不作要求。
2、采用桩基础时,顶板必须加拉结筋（S 钩，≥￠6，@≤500梅花形布置)。在各人防门上顶板相应位置预埋吊钩.
四、内部粉刷
1、人防区域范围内顶棚不允许用水泥砂浆粉刷或找平。用胶水掺石膏粉刮平即可。
2、在距人防门框20mm 范围内墙面粉刷层不得超出门框角钢面.
3、战时封堵门框应做好除锈刷漆（防腐防火）。
4、进、排风机房与人防配电间地面应做防尘处理，注意：风机
应当从进机房的第一道门起至竖井、扩散室为止（包括机房、隔套间、集气室、过滤室、竖井、扩散室等各房间）。
5、风机房、配电间管理门与排风机房集气室检查门应做甲级防火门;注意进风机房集气室检查门相对机房设为内开,排风机房集气室检查门相对机房设为外开
（安装部份)
一、 通风
一、 1、风预埋管以（δ≥3）钢板卷制，中间双面满焊密闭肋（δ
≥5，b ≥50）不得用现成的钢管截面代替。各类管件在墙板浇筑前一律预埋到位。
2、测压管以DN150镀锌钢管煨制、焊接,不得丝接。埋入砼墙，在砼中管段任意部位焊接密闭肋（δ≥5，b ≥50）风井侧标高；人防顶板下500，出墙100mm 丝接堵头；机房侧标高；机房地面上2000mm ，出墙100mm ,丝接DN15闸阀。
3、设置染毒区的进、排风管应采用2-3mm 的钢板焊接.风管外表；送管刷两道黑色调和漆.
4、平时使用时，(设备安装到位后）,应采用橡皮垫片将滤毒箱两端接口处封闭，并在染毒箱上标识“现已封堵”字样。
5、排烟风机两端软管接头材料：耐燃温度≥280℃；耐燃时间≥0.5h.
二、管道
1、防爆地漏的管道材料为镀锌钢管(或焊接钢管）,连接方式：
丝接（需要填料)或焊接。管道伸进集水井坑焊接钢制弯头必须接管至距坑底200mm 。
2、进出人防的管道，在人防侧安装p ≥1。0Mpa 防护阀门或焊接法兰阀，法兰阀与该管道连接为焊接，不得丝接或用丝扣管件.
3、每一个人防单元的给水进入人防，在人防侧应安装防护阀门或焊接法兰阀短管二次镀锌。
4、与人防无关的管道不得穿过人防围护结构；上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室。
5、人防主体（底板、墙板、顶板）浇筑后不得再随意凿洞。
6、消防管道外表需涂刷两道红色调和漆,其中消火栓管道则需按2米间距涂刷黄色环。
7、临空墙、门框墙、人防外两侧的消火栓箱等不能在墙上留孔暗装,只能明装。
三、电器
1、穿过外墙、临空墙防护密闭隔墙,和密闭隔墙的管线和预留备用管，应选用壁厚不小于2.5mm 的热镀锌管，不得用电线管、PVC 管
2、施工员应详细阅读大样,并按大样制作预埋管和敷设穿线管。
3、桥架不能直接穿入人防外墙、顶板、临空墙、门框墙，做法参照07FD01-02。
4、临空墙、门框墙、人防外墙两侧的指示灯，诱导灯，应急灯，配电箱,消火栓箱等不能在墙上留孔暗装。
5、当接线盒深度≥100mm 时，须以δ=3mm钢板制作，且在背后加焊δ=8mm钢板,周边凸出50mm ，四周焊满.
6、人防主体（底板、墙板、顶板）浇筑后，不得再凿洞或开槽。
7、所有人防门框均应按要求接地.
嘉兴市人防工程质量监督站 2008年5月28日 规范图集目录
人民防空地下室设计规范（GB50038-2005）
防空地下室建筑设计（07FJ01-03）
防空地下室结构设计（07FG01—05)
防空地下室给排水设施安装（07FS02)
防空地下室通风设计（07FK01-02）
防空地下室电器设计(07FD01—02）
防空地下室移动柴油电站(07FJ05)
《人防工程防护设备图集》（RFJ01-2008）
