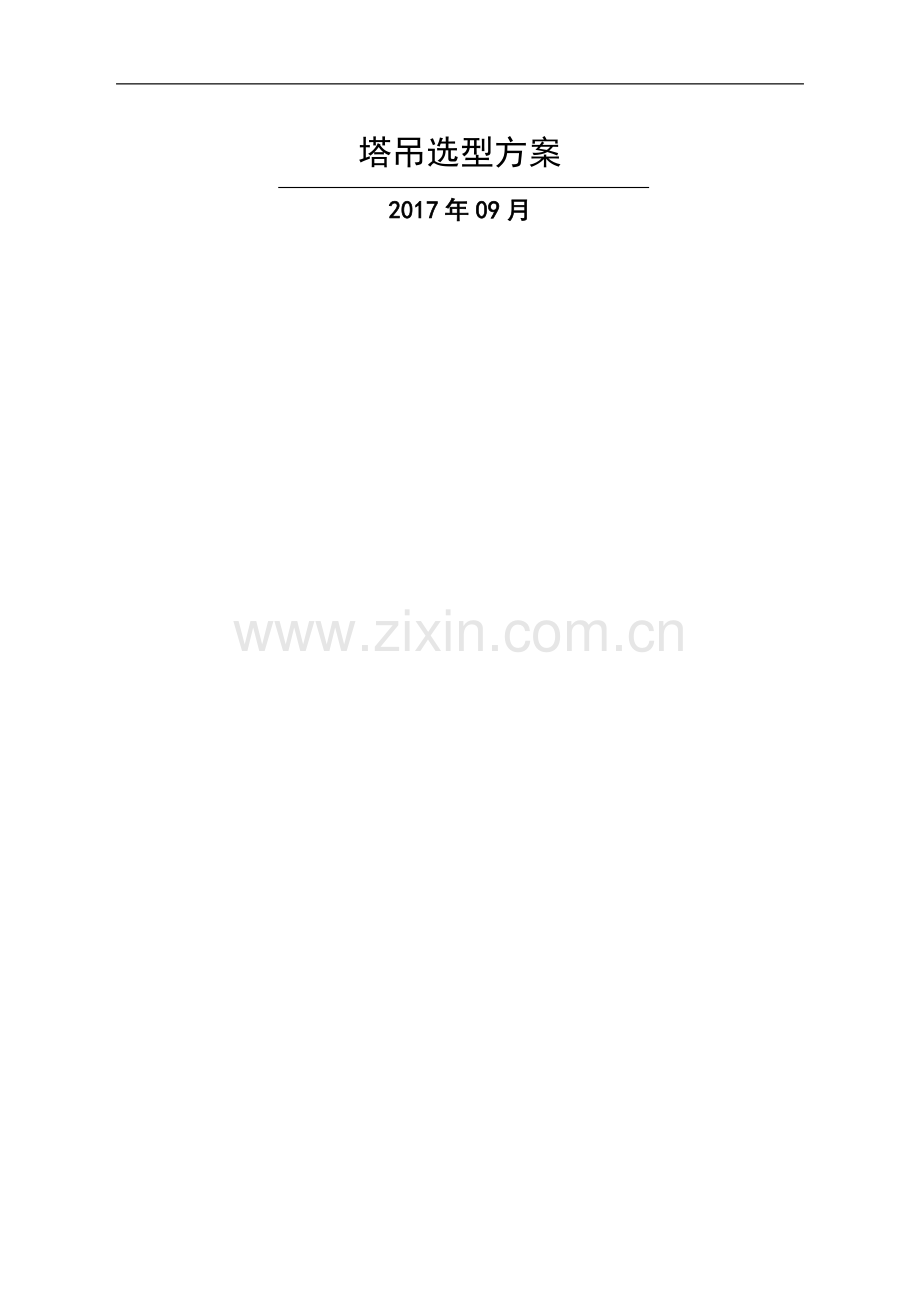

塔吊选型方案
2017年09月

目 录
第一章 编制依据 1
第二章 工程概述 2
第三章 选型方案 3
3。1 塔吊方案的选择依据3
3。2 塔吊选型4
3.3 塔吊性能参数4
第四章 吊次分析 8
4.1 施工现场作业条件8
4.2 工程量分析8
第五章 经济分析 9
第六章 塔吊平面布置图 10
6。1 施工段划分10
6.2 塔吊布置平面图10

首创光和郡居住·商业（三期） 塔吊选型方案
第一章 编制依据
编制依据如表1-1所示。
表1—1 编制依据
序号
名称
内容
备注
1
施工图纸
首创光和郡居住商业（三期)结构施工图

规划设计图

2
其他参考资料
塔吊厂家提供的塔吊使用说明书

《首创光和郡居住商业三期岩土工程勘察报告》

7

第二章 工程概述
本工程工程概况如表2。1-1所示。
表2—1 工程概况一览表
序号
内容
说明与要求
1
项目名称

2
建设规模
建筑总建筑面积85868.2平方米，地上建筑面积72977.67平方米，其中普通住宅建筑面积70207。12平方米，商业建筑面积2470。08平方米，社区卫生用房300。47平方米，地下建筑面积12890。53平方米，其中地下停车场建筑面积12040。53平方米，地下设备用房建筑面积850平方米。
3
建设单位

4
设计单位
沈阳市华域建筑设计有限公司
5
质量目标
工程质量标准必须符合现行国家有关工程施工质量验收规范和标准的要求；杜绝质量事故和质量管理事故，确保质量合格；第三方检查检查合格率不低于95%;置业检查前三名，每年取得一次第一名；零渗漏；户均报修条数1条（含各甲指分包、独立承包）
6
工期要求
总工期:729个日历天.
第三章 选型方案
3。1 塔吊方案的选择依据
本工程共划分为2个施工区，选择2家土建劳务队伍进行主体结构施工，为了保证整个工程施工进度，确保整个现场垂直运输能够满足施工要求及顺利运转，塔吊的型号、数量以及平面布置主要考虑以下几个方面：
1 满足现场施工覆盖面要求,尽量避免存在吊装盲区；
2 避免一塔与多塔交叉作业,减少安全隐患;
3 避免一台塔吊服务多家劳务现象;
4 塔吊大臂不与施工电梯交叉；
5 避开结构主梁及重要结构部位；
6 考虑塔吊拆除经济性,塔吊尽量布置少穿地上结构楼板,尽量靠近建筑外轮廓,减少吊装盲区，方便拆除,如果必须穿地下室顶板或汽车坡道，待塔吊拆除后浇筑混凝土；
综合考虑过后确定了3台塔吊及安放位置，现场布置如图3.1—1所示。
图3.1-1 3台塔吊布置图
塔吊高度：根据建筑物的高度及建筑物的结构形式，高度在120米左右。
3。2 塔吊选型
本工程包括1层地下停车场,2层商业网点以及5栋34层主楼，为确保满足各节点工期要求,必须投入足够的设备.根据工程具体情况,共布置3台塔吊，均为ST6012塔吊，选型及安装最大高度详见下表3.2—1。
表3。2—1 结构施工施工阶段塔吊的选型及安装最大高度
楼号
塔吊编号
塔吊型号
最大工作幅度(m)
最远端起重（t）
安装最大高度(m)
26＃、25＃楼及对应地下室和网点
1＃
ST6012
60
1。2t
120
23＃、24#楼及对应地下室和网点
2#
ST6012
60
1。2t
120
22#楼及对应地下室
3＃
ST6012
60
1。2t
120
3。3 塔吊性能参数
ST60/12性能参数
预埋支腿:4件 460×460×680mm 0。304吨/件
塔身第一节架：1600×1600×7500mm 2.55吨/件
加强节:3件 1600×1600×3000mm 1。337吨/件
标准节架：9件 1600×1600×3000mm 1。198吨/件
外套架：1件 1866×2100×6705mm 3。34吨/件
回转支撑：1件 1916×1971×2700mm 3。26吨/件
平衡臂：1件 2595×11990×1490mm 2.941吨/件
起升机钩：1件 1990×850×1270mm 2。209吨/件
操作室：1件 2290×1740×1330mm 0.3吨/件
起重臂架：1件 60980×2040×1100mm 6.702吨/件
变幅小车（包括平台):1773×1600×1100mm 0。258吨/件
ST6012起重性能如图3。3—1所示。
图3。3—1 起重性能
起重臂长组合（由起重臂臂根至臂尖顺序）如表3。3-1所示。
表3.3—1 起重臂长组合
起重臂臂长
起重臂组合顺序
40米
11.3m－10m－10m－10m
45米
11。3m－10m－10m－10m－5m
50米
11.3m－10m－10m－10m－10m
55米
11.3m－10m－10m－10m－10m－5m
60米
11.3m－10m－10m－10m－10m－5m－5m
配重与臂长如表3。3-2所示.
表3.3—2 配重与臂长
起重臂长(米）
平衡臂长
配置组合
配重重量（吨)
最大起重量（吨)
40
12。726
3A+C
8.83
8
45
4A+B
10。13
50
4A+C
11。2
55
5A+B
12.5
60
6A
14。22
配重形式
C＝1。72t±25Kg
B＝0.65t±50Kg
A＝2。37t±50Kg
塔吊机构参数如图3。3—2所示.
图3。3—2 机构参数
塔吊附着性能如图3。3-3所示。图3.3—3 塔吊附着性能
最后一道附墙上允许有10节标准节;两道附墙之间允许有7节标准节，第一道附墙安装于8节中部，高31米,此时全塔高18节。
第四章 吊次分析
本工程塔吊主要考虑用于结构施工,结构施工完成后即拆除，因此考虑塔吊选型时主要从结构钢筋含量、模板展开面积以及结构工期几方面综合考虑。
4。1 施工现场作业条件
一次结构施工工期：360天；层数：地下室均为1层，地上2层网点，主体5栋34层住宅；结构形式:框架结构/框剪结构；现场共布置3台塔吊，型号为ST6012.
4。2 工程量分析
根据现有图纸估算，每栋塔楼单层面积约为500㎡，施工段需吊运材料表如表4.2—1所示。
表4.2-1 工程主材吊运需求
主要材料名称
吊次
平均时间（min）
小计（min)
钢筋（约25t）
约15次
约15
225
钢管（约16000m）
约60次
约15
900
木方（约50㎡）
约5次
约15
45
模板(约6000m2）
约12次
约15
180
合计
135次
约15
1350
根据以上计算，吊运单层每段材料共需约22.5小时,每天有效吊运时间按24小时计算，需要约1天能吊完，根据进度计划要求，塔吊选择符合施工工期要求。
第五章 经济分析
根据首创光和郡居住商业（三期）工程施工进度总计划，本工程塔吊安装时间为2017年9月，预计塔吊拆除时间为2018年10月，共计使用13个月，依据招标文件初步核算塔吊费用如表5.1—1所示.
表5。1—1 经济分析表
标号
型号
进出场及安拆费用
附着
预埋地脚
附着数/费用
月租
月数
费用
1＃塔吊
ST6012
3万
4000/套
3000/套
4/16000
2。8万
13
41。3万
2＃塔吊
ST6012
3万
4000/套
3000/套
4/16000
2.8万
13
41.3万
3＃塔吊
ST6012
3万
4000/套
3000/套
4/16000
2。8万
13
41.3万
由表5。1—1可知，塔吊总费用约为41。3万×3 = 123。9万.我方可根据施工进度在不耽误工期的前提下，妥善调整拆除塔吊时间。
首创光和郡居住商业（三期）工程 塔吊基础施工方案
第六章 塔吊平面布置图
6。1 施工段划分
现场东侧基坑顶部距离围挡5m～6m、西侧基坑顶部为二期用地，北侧基坑顶部距离围挡4m～5m，南侧基坑顶部为一期住宅，前期地下室施工时，东、南、北侧场地狭窄，只有两侧场地比较宽阔且能够行驶车辆.便于现场安全、质量、进度的管理,将整个场区分南北(A、B）划分为两个片区,同时分给两家主劳务。
北侧（A区)的1号塔吊负责25＃、26#楼及对应的地下室及网点的所有加工区内的材料的吊运,南侧（B区）2＃塔吊负责23＃、24#楼及对应的地下室及网点的所有材料的吊运,南侧（B区）3#塔吊负责22＃楼及对应地下室的所有材料的吊运。
6.2 塔吊布置平面图
根据现场实际情况,场区分段图及塔吊布置图如图6。1—1所示.
图6。1—1 分段图及塔吊分段图
