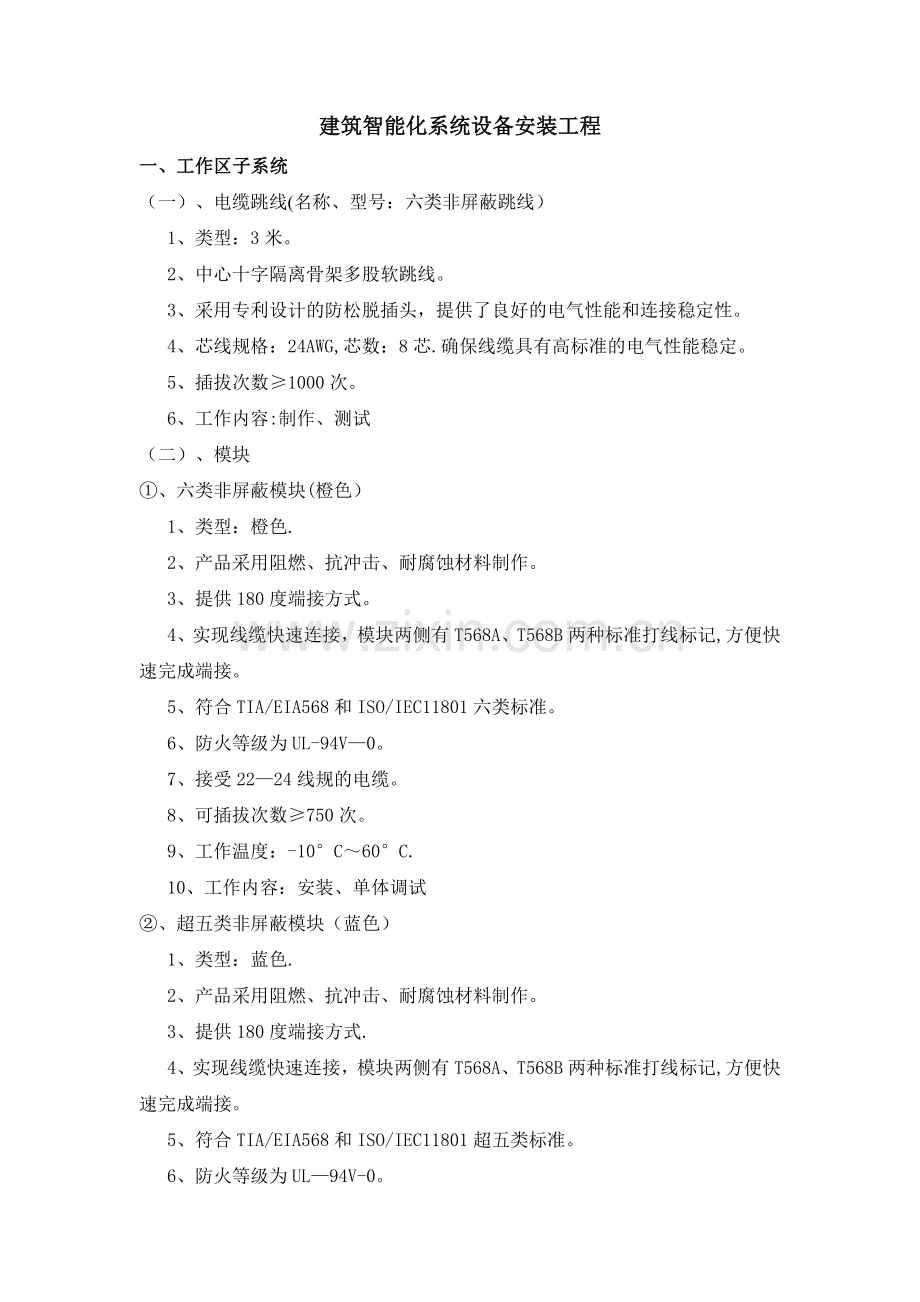

建筑智能化系统设备安装工程
一、工作区子系统
（一）、电缆跳线(名称、型号：六类非屏蔽跳线）
1、类型：3米。
2、中心十字隔离骨架多股软跳线。
3、采用专利设计的防松脱插头，提供了良好的电气性能和连接稳定性。
4、芯线规格：24AWG,芯数：8芯.确保线缆具有高标准的电气性能稳定。
5、插拔次数≥1000次。
6、工作内容:制作、测试
（二）、模块
①、六类非屏蔽模块(橙色）
1、类型：橙色.
2、产品采用阻燃、抗冲击、耐腐蚀材料制作。
3、提供180度端接方式。
4、实现线缆快速连接，模块两侧有T568A、T568B两种标准打线标记,方便快速完成端接。
5、符合TIA/EIA568和ISO/IEC11801六类标准。
6、防火等级为UL-94V—0。
7、 接受22—24线规的电缆。
8、可插拔次数≥750次。
9、工作温度：-10°C～60°C.
10、工作内容：安装、单体调试
②、超五类非屏蔽模块（蓝色）
1、类型：蓝色.
2、产品采用阻燃、抗冲击、耐腐蚀材料制作。
3、提供180度端接方式.
4、实现线缆快速连接，模块两侧有T568A、T568B两种标准打线标记,方便快速完成端接。
5、符合TIA/EIA568和ISO/IEC11801超五类标准。
6、防火等级为UL—94V-0。
7、 接受22—24线规的电缆.
8、 可插拔次数≥750次.
9、 工作温度:—10°C～60°C。
10、工作内容：安装、单体调试

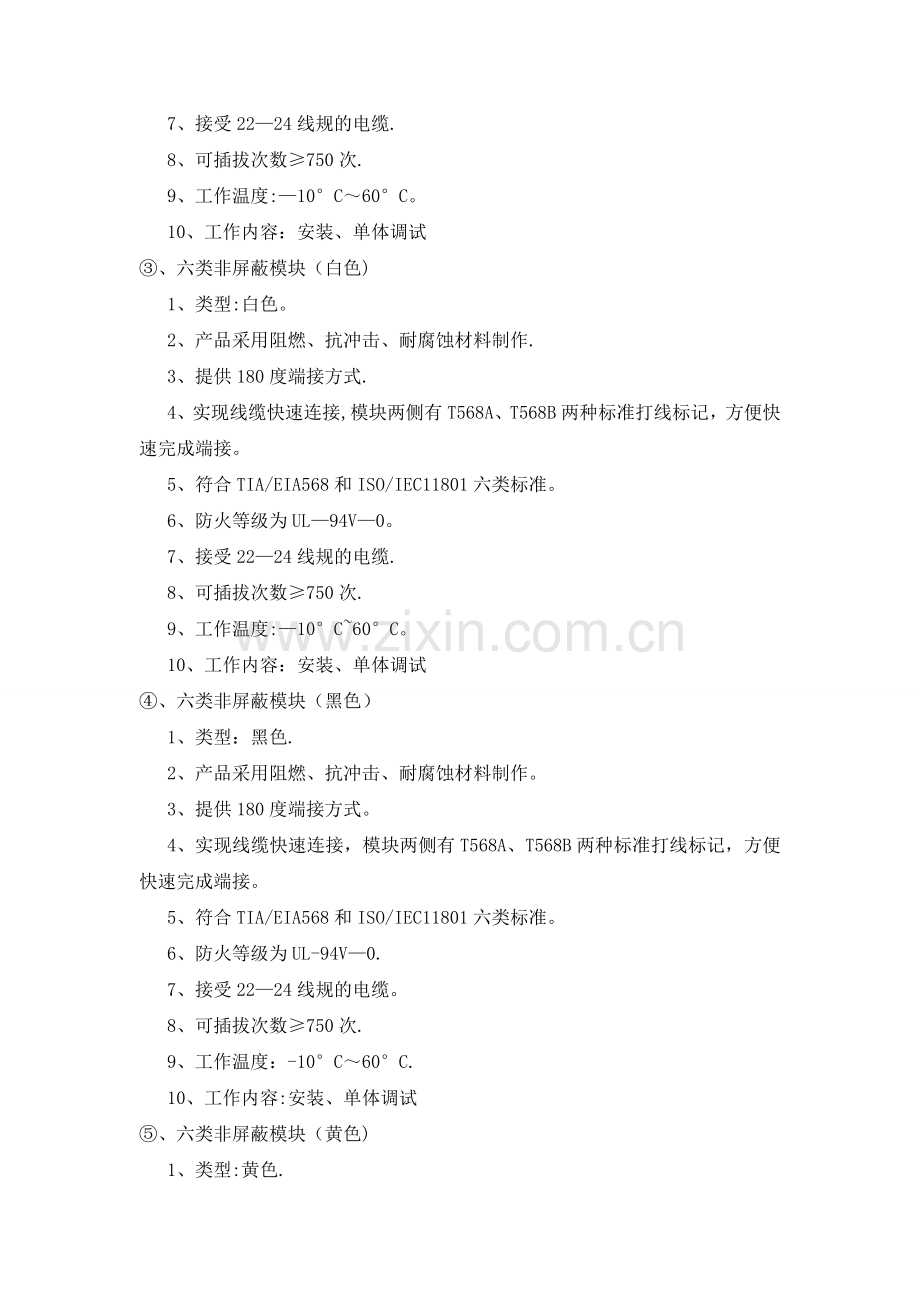

③、六类非屏蔽模块（白色)
1、类型:白色。
2、产品采用阻燃、抗冲击、耐腐蚀材料制作.
3、提供180度端接方式.
4、实现线缆快速连接,模块两侧有T568A、T568B两种标准打线标记，方便快速完成端接。
5、符合TIA/EIA568和ISO/IEC11801六类标准。
6、防火等级为UL—94V—0。
7、接受22—24线规的电缆.
8、可插拔次数≥750次.
9、工作温度:—10°C~60°C。
10、工作内容：安装、单体调试
④、六类非屏蔽模块（黑色）
1、类型：黑色.
2、产品采用阻燃、抗冲击、耐腐蚀材料制作。
3、提供180度端接方式。
4、实现线缆快速连接，模块两侧有T568A、T568B两种标准打线标记，方便快速完成端接。
5、符合TIA/EIA568和ISO/IEC11801六类标准。
6、防火等级为UL-94V—0.
7、 接受22—24线规的电缆。
8、可插拔次数≥750次.
9、工作温度：-10°C～60°C.
10、工作内容:安装、单体调试
⑤、六类非屏蔽模块（黄色)
1、类型:黄色.
2、产品采用阻燃、抗冲击、耐腐蚀材料制作。
3、提供180度端接方式
4、实现线缆快速连接,模块两侧有T568A、T568B两种标准打线标记，方便快速完成端接。
5、符合TIA/EIA568和ISO/IEC11801六类标准。
6、防火等级为UL—94V-0。
7、 接受22—24线规的电缆。
8、 可插拔次数≥750次。
9、 工作温度：-10°C～60°C。
10、工作内容:安装、单体调试
(三）、面板
①、双口面板
1、类型:86型1-4口设计，与RJ45模块配套.
2、面板上自带防尘盖。
3、面板带有标签标识功能，方便管理。
4、可安装数据非屏蔽模块/屏蔽模块及光纤模块。
5、光面设计，增加与强电面板的匹配性.
6、前后双层面板设计，外形美观，避免固定螺丝孔外露.
7、工作内容：安装、单体调试
②、三口面板
1、类型：86型1—4口设计，与RJ45模块配套.
2、面板上自带防尘盖。
3、面板带有标签标识功能，方便管理。
4、可安装数据非屏蔽模块/屏蔽模块及光纤模块。
5、光面设计,增加与强电面板的匹配性。
6、前后双层面板设计，外形美观,避免固定螺丝孔外露。
7、工作内容：安装、单体调试
(四）、插座
①、双口地面插座
1、规格：地插弹起翻盖插入,使用便捷.
2、地插铜材表面采用抛光工艺
3、地插底盒采用钢板冲压镀锌，不易腐蚀。
4、工作内容：安装
②、三口地面插座
1、规格：地插弹起翻盖插入，使用便捷.
2、地插铜材表面采用抛光工艺。
3、地插底盒采用钢板冲压镀锌，不易腐蚀。
4、工作内容：安装
二、水平子系统
大对数非屏蔽电缆
（一）、六类非屏蔽低烟无卤线缆（橙色）
1、规格：橙色。
2、 带中心十字隔离骨架，可有效防止因线对之间绞距变化带来的性能下降。
3、 线规：23AWG，线径≥0.575mm，外径≥6。35mm。
4、NEXT余量超过六类标准7db性能余量。
5、ISO/IEC11801、TIA/EIA568B的六类标准。
6、增强带宽和网络性能，支持带宽≥500MHz。
7、护套长度为逆序英尺标注以方便识别线缆长度。
8、线缆护套材料为低烟无卤型。
9、工作温度：—20°C～60°C。
10、工作内容：敷设、测试
（二）、超五类非屏蔽低烟无卤线缆(蓝色）
1、规格：蓝色。
2、线规:24AWG,线径≥0.51mm,外径≥5。0mm。
3、ISO/IEC11801、TIA/EIA568B的超五类标准.
4、护套长度为逆序英尺标注以方便识别线缆长度。
5、线缆护套材料为低烟无卤型。
6、工作温度:—20°C~60°C。
7、工作内容：敷设、测试"
（三）名称:六类非屏蔽低烟无卤线缆(灰色）
1、规格:灰色
2、带中心十字隔离骨架，可有效防止因线对之间绞距变化带来的性能下降.
3、线规：23AWG,线径≥0.575mm,外径≥6。35mm.
4、NEXT余量超过六类标准7db性能余量。
5、ISO/IEC11801、TIA/EIA568B的六类标准。
6、增强带宽和网络性能,支持带宽≥500MHz。
7、护套长度为逆序英尺标注以方便识别线缆长度.
8、线缆护套材料为低烟无卤型.
9、工作温度：—20°C～60°C.
10、工作内容:敷设、测试
三、管理子系统
（一)壁挂式配线架
①、24口六类非屏蔽配线架（含六类橙色模块)
1、 型号:橙色
2、 符合TIA/EIA568B和ISO/IEC11801的六类标准.
3、 防潮、抗冲击设计，机械物理性高.
4、 配备彩色模块轻松实现色彩管理。
5、 模块化设计，标准19英寸结构,安装方便.
6、 正面直观的分组标签区且能更换标签。
7、配备后侧可拆卸理线支架，用于捆扎固定线缆,并确保应力消除。
8、标注T568A/B标识，易于端接。
9、提供180度端接方式.
10、接受22—24线规的电缆。
11、可插拔次数≥750次.
12、工作内容：安装
②、24口超五类非屏蔽配线架（含超五类蓝色模块)
1、 型号：蓝色
2、 符合TIA/EIA568B和ISO/IEC11801的超五类标准。
3、 防潮、抗冲击设计,机械物理性高.
4、 配备彩色模块轻松实现色彩管理.
5、 模块化设计，标准19英寸结构，安装方便。
6、 正面直观的分组标签区且能更换标签。
7、配备后侧可拆卸理线支架，用于捆扎固定线缆，并确保应力消除。
8、标注T568A/B标识，易于端接。
9、提供180度端接方式。
10、接受22-24线规的电缆.
11、可插拔次数≥750次。
12、工作内容：安装
③、24口六类非屏蔽配线架（含六类白色模块）
1、型号：白色
2、符合TIA/EIA568B和ISO/IEC11801的六类标准。
3、防潮、抗冲击设计,机械物理性高.
4、配备彩色模块轻松实现色彩管理。
5、模块化设计，标准19英寸结构，安装方便。
6、正面直观的分组标签区且能更换标签。
7、配备后侧可拆卸理线支架，用于捆扎固定线缆，并确保应力消除.
8、标注T568A/B标识，易于端接。
9、提供180度端接方式
10、接受22—24线规的电缆。
11、可插拔次数≥750次。
12、工作内容：安装
④、24口六类非屏蔽配线架（含六类黑色模块)
1、 型号:黑色
2、 符合TIA/EIA568B和ISO/IEC11801的六类标准。
3、 防潮、抗冲击设计，机械物理性高。
4、 配备彩色模块轻松实现色彩管理.
5、 模块化设计，标准19英寸结构，安装方便
6、 正面直观的分组标签区且能更换标签。
7、配备后侧可拆卸理线支架，用于捆扎固定线缆，并确保应力消除。
8、标注T568A/B标识,易于端接。
9、提供180度端接方式。
10、接受22-24线规的电缆。
11、可插拔次数≥750次.
12、工作内容：安装
⑤、24口六类非屏蔽配线架（含六类黄色模块）
1、型号：黄色
2、符合TIA/EIA568B和ISO/IEC11801的六类标准。
3、防潮、抗冲击设计，机械物理性高。
4、配备彩色模块轻松实现色彩管理。
5、模块化设计，标准19英寸结构，安装方便.
6、正面直观的分组标签区且能更换标签。
7、配备后侧可拆卸理线支架，用于捆扎固定线缆,并确保应力消除。
8、标注T568A/B标识,易于端接.
9、提供180度端接方式。
10、接受22—24线规的电缆。
11、可插拔次数≥750次.
12、工作内容：安装
(二)、六类非屏蔽跳线
1、规格：2米。
2、中心十字隔离骨架多股软跳线。
3、采用专利设计的防松脱插头,提供了良好的电气性能和连接稳定性。
4、芯线规格：24AWG，芯数：8芯.100％原厂测试，确保线缆具有高标准的电气性能稳定.
5、插拔次数≥1000次。
6、工作内容:制作、测试
(三）、用户集线器（SLC）设备：1U配线架理线器
1、型号: 外壳材料为PC阻燃级材料，设计简洁，对于各种线缆提供灵活、防止锈化。
2、110型配线架系统适用于墙装式.
3、用于水平线缆及跳线、插线的整理、固定和维护.
4、 符合1U机柜安装尺寸，标准19英寸机柜安装.
5、工作内容:安装、调测
（四)、抽屉式光纤配线架
1、型号：全钢镀锌喷塑壳体。
2、组件包括连接器前面板，用来固定连接器耦合。
3、组件包括防尘盖,放置于接合架顶部，保护光纤避免尘土和其它损害。
4、1U-19线槽实现与接合架连接的光跳接电缆的走线之用。
5、安装在标准的19英寸机架上，用于光缆终端的分路连接、光路的调接,多余尾纤的存储及光缆终端的保护等。
6、滑轨式设计方便光纤维护,1U机架空间支持48芯光纤。
7、可以安装ST、SC、LC等多种类型的光纤适配器。
8、可供选择单工及双工的适配器面板，便于灵活的配置安装。
9、符合ISO/IEC11801 EN50173标准。
10、工作内容:安装
(五）、LC多模双工耦合器
1、规格:采用高精度氧化锆和高磨光磷青铜套管。
2、插入损耗不大于0.20dB.
3、插拔寿命不小于500次。
4、工作温度:-20°C～75°C。
5、工作内容：本体安装
（六）机柜
1、规格：42U.
2、600X600X1200mm
3、工作内容:制作、安装、测试
