建筑工程各分部分项安全专项施工方案编制.doc

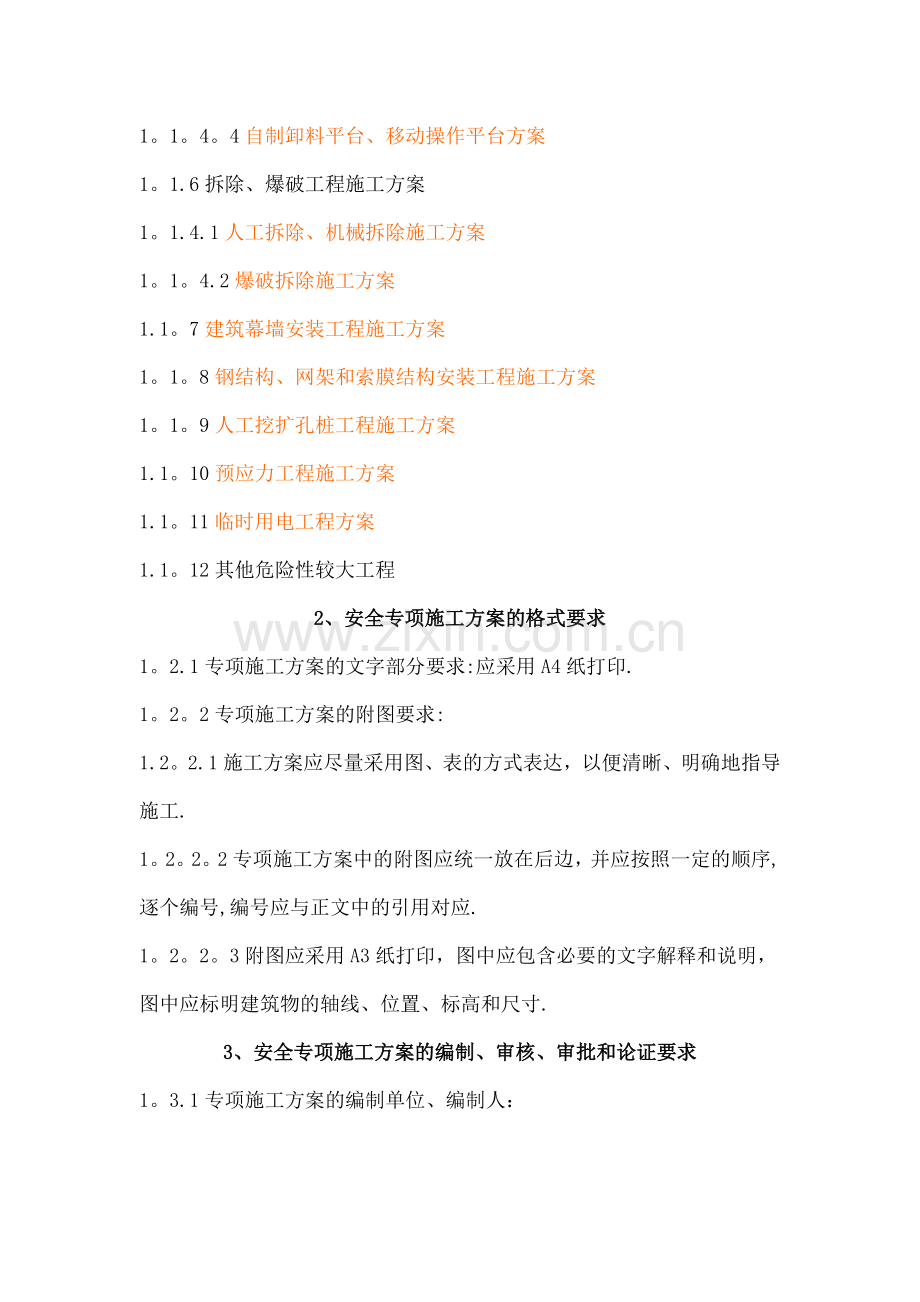

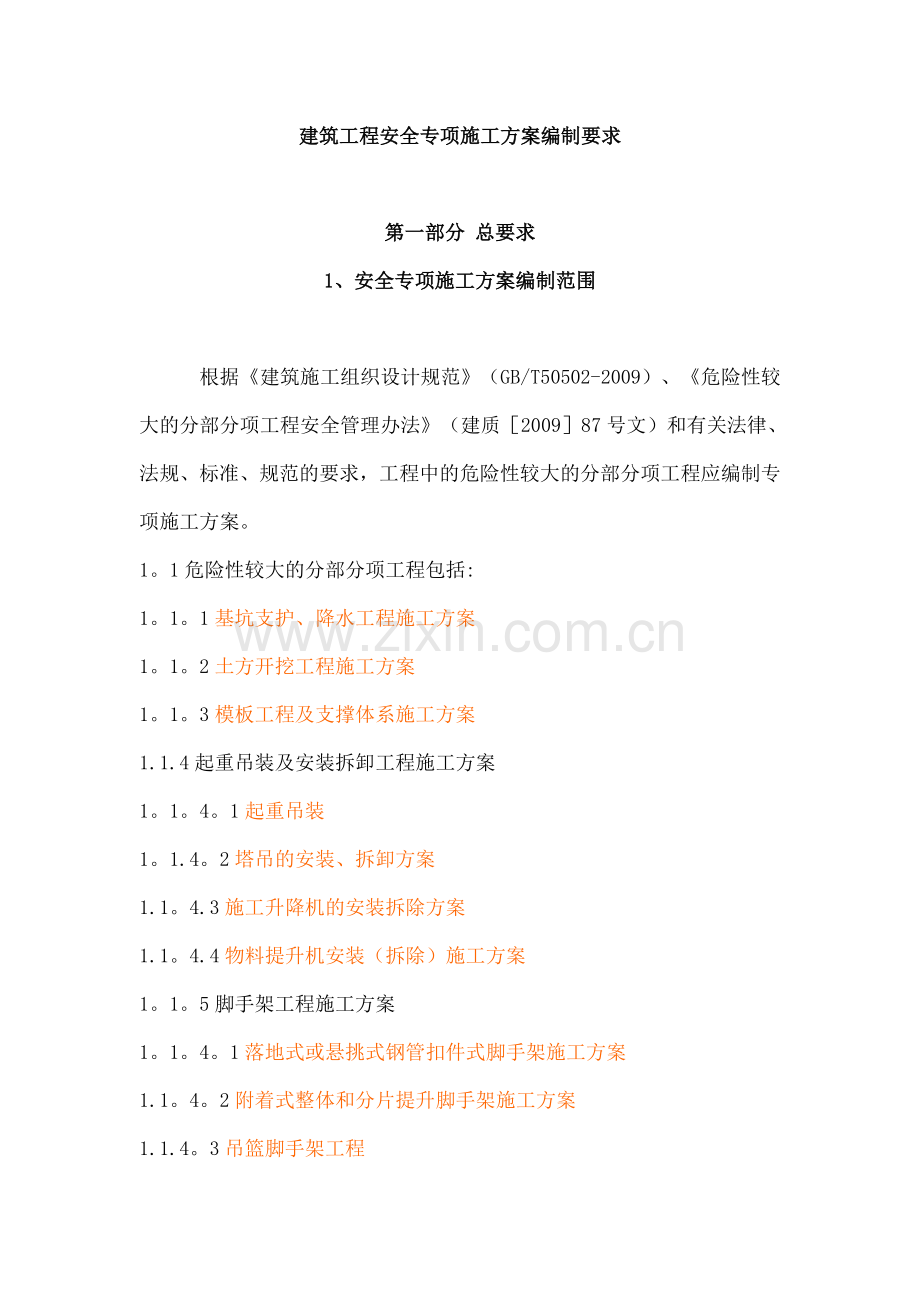

建筑工程安全专项施工方案编制要求第一部分 总要求1、安全专项施工方案编制范围 根据建筑施工组织设计规范（GB/T50502-2009）、危险性较大的分部分项工程安全管理办法（建质200987号文）和有关法律、法规、标准、规范的要求，工程中的危险性较大的分部分项工程应编制专项施工方案。1。1危险性较大的分部分项工程包括:1。1。1基坑支护、降水工程施工方案1。1。2土方开挖工程施工方案1。1。3模板工程及支撑体系施工方案1.1.4起重吊装及安装拆卸工程施工方案1。1。4。1起重吊装1。1.4。2塔吊的安装、拆卸方案1.1。4.3施工升降机的安装拆除方案1.1。4.4物料提升机安装（拆除）施工方案1。1。5脚手架工程施工方案1。1。4。1落地式或悬挑式钢管扣件式脚手架施工方案1.1。4。2附着式整体和分片提升脚手架施工方案1.1.4。3吊篮脚手架工程1。1。4。4自制卸料平台、移动操作平台方案1。1.6拆除、爆破工程施工方案1。1.4.1人工拆除、机械拆除施工方案1。1。4.2爆破拆除施工方案1.1。7建筑幕墙安装工程施工方案1。1。8钢结构、网架和索膜结构安装工程施工方案1。1。9人工挖扩孔桩工程施工方案1.1。10预应力工程施工方案1.1。11临时用电工程方案1.1。12其他危险性较大工程2、安全专项施工方案的格式要求1。2.1专项施工方案的文字部分要求:应采用A4纸打印.1。2。2专项施工方案的附图要求:1.2。2.1施工方案应尽量采用图、表的方式表达，以便清晰、明确地指导施工.1。2。2。2专项施工方案中的附图应统一放在后边，并应按照一定的顺序,逐个编号,编号应与正文中的引用对应.1。2。2。3附图应采用A3纸打印，图中应包含必要的文字解释和说明，图中应标明建筑物的轴线、位置、标高和尺寸.3、安全专项施工方案的编制、审核、审批和论证要求1。3.1专项施工方案的编制单位、编制人：1。3。1.1专项施工方案的编制单位和编制人应具有相应资格。实行专业分包的，应由专业分包单位编制，无专业分包的由总包单位编制，但不得有劳务分包单位编制。1。3.1。2设备安装与拆除的专项施工方案应由设备装拆单位或设备产权单位编制。1。3。1.3临时用电工程的施工方案应由电气专业工程师编制。1。3.14安全专项施工方案应由上述单位现场技术负责人编制.1.3.2专项施工方案的审核：专项方案应当由施工单位技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核.经审核合格的，由施工单位技术负责人签字。实行施工总承包的,专项方案应当由总承包单位技术负责人及相关专业承包单位技术负责人签字.1.3。2。1单位技术负责人(法人级别的总工程师）组织施工技术、安全、设备、质量等部门的专业人员审核。1.3.2.2审核人员中至少2人应具有本专业中级以上技术职称（需专家论证的,审核人员中至少2人应具有本专业高级以上技术职称）.审核合格，由施工单位技术负责人审批；实行施工总承包的，还应报总承包企业技术负责人审批。危险性较大的分部分项工程专项方案,经施工单位审核合格后报监理单位，由项目总监理工程师审核签字。1.3.3专家论证1.3。3.1超过一定规模的危险性较大的分部分项工程专项方案应当进行专家论证，超过一定规模的危险性较大的分部分项工程范围见附件.1。3.3.2专项方案经论证后需做重大修改的，施工单位应当按照论证报告修改，并重新组织专家进行论证。1.3。3。3专家论证通过的专项方案，施工单位应当根据论证报告修改完善专项方案，并经施工单位技术负责人、项目总监理工程师、建设单位项目负责人签字后,方可组织实施。1。3.3。4未进行专家论证或未通过专家论证或正在进行论证的专项方案，不得施工.对于规避专家论证、未通过专家论证施工的参建单位,按照有关规定予以处理.第二部分 各专项方案编制要求1、基坑支护、降水工程施工方案1。1 编制说明及依据简述安全专项施工方案的编制目的以及方案编制所依据的相关法律、法规、规范性文件、标准、规范及图纸(国标图集）、施工组织设计等，及编制依据的版本、编号等.采用电算软件的，应说明方案计算使用的软件名称、版本。1。2 工程概况简要描述工程地址、周边建筑物、道路、管线等环境情况、基坑平面尺寸、基坑开挖深度、工程地质情况、水文地质情况、气候条件(极端天气状况，最低温度、最高温度、暴雨）、施工要求和技术保证条件。支护（降水）结构选型依据，支护（降水)系统的构造.说明支护工程的使用年限,降水工程的持续时间。1。3 管理机构及劳动力组织简要描述质量、安全管理机构的组成，给出质量、安全管理机构网络图。简单描述劳动力组织.1。4 施工部署阐述施工目标、施工准备、施工劳动力投入计划、主要材料设备计划及进场时间、材料工艺的试验计划、施工现场平面布置、施工进度计划和施工总体流程.分析和说明施工的难点和重点,特别是支护和降水工程对周围建筑的影响，并简要说明采取的保证措施。1.5 主要分项工程施工方法及技术措施描述施工技术参数、工艺流程（设计的基坑开挖工况)施工顺序、施工测量、土石方工程施工、基坑支护的施工工艺、变形观测、基坑周边的建筑物(地下管网）的监测和保护措施。方案中应绘制相应的基坑支护平面图、立面图、剖面图及节点大样施工图、降水井点布置图和构造图。应有相应的基坑水平、竖向和相邻建筑（构）物沉降变形的监测技术措施和基坑周边的地下管网的监测和保护措施。1.6 质量保证措施描述施工质量标准和要求，保证施工质量的技术措施及消防措施;1.7 安全保证措施描述安全生产组织措施、施工安全技术措施。措施应包括：1。坑壁支护方法及控制坍塌的安全措施;2。 基坑周边环境及防护措施；3. 施工作业人员安全防护措施;4. 基坑临边防护及坑边载荷安全要求、进行危险源辨识、施工用电安全措施等。1。8 环保文明施工措施描述现场安全文明施工、环境因素辨识及保护措施、1。9 施工应急救援预案方案中应有应急救援预案,内容应包括：各方主体的职责、针对各种突发情况的应急处理方案、应急物资储备、应急演练、报警救援及联络电话、异常情况报告制度等,针对每项安全事故的应急措施。1。10 冬季、雨季、台风和夏季高温季节的施工措施1.11计算书及相关图纸1.11.1施工材料机械设备表1。11。2试验计划表1。11。3施工进度计划表1。11。4施工布置平面图1。11。5安全环境因素辨识表1。11。6支护结构的设计计算书1.11。7支护结构的施工图1。11.8支护结构施工工况图1。11.9降水或截水计算书1.11。10降水或截水施工图（井点布置平面图、井点详图)1。11。11基坑安全防护做法图1。11。12基坑内外排水图.2、土方开挖工程施工方案2。1 编制说明及依据简述安全专项施工方案的编制目的以及方案编制所依据的相关法律、法规、规范性文件、标准、规范及图纸(国标图集）、施工组织设计等，及编制依据的版本、编号等。采用电算软件的，应说明方案计算使用的软件名称、版本。2.2 工程概况描述工程地址、施工场地地形，地貌、地质水文、河流、气象、运输道路、卸土点位置、邻近建筑物、地下基础、管线、电缆坑基、防空洞、地面上施工范围内的障碍物和堆积物状况,供水、供电、通讯情况，防洪排水系统等等、基坑平面尺寸、基坑开挖深度与坡度、地下水位标高、工程地质情况、水文地质情况、气候条件（极端天气状况，最低温度、最高温度、暴雨）、测量控制点位置、施工要求和技术保证条件等。2.3 施工计划说明土方开挖采取的方式，描述施工进度计划、材料与设备计划（列表描述材料名称、力学性能、计算数据等参数)。劳动力计划：专职安全生产管理人员、特种作业人员等。2.4 施工工艺详细描述勘察测量、场地平整方案；排水、降水设计、支护结构体系选择和设计情况，土方开挖设计包括设计的基坑开挖工况、开挖顺序、工艺流程、测量放线、开挖路线、顺序、范围、各层底部标高,边坡坡度，排水沟、集水井位置及流向，弃土堆放位置、质量标准等.特别是对定位放线的控制,控制内容主要为复核建筑物的定位桩、轴线、方位和几何尺寸.对土方开挖的控制，控制内容主要为检查挖土标高、截面尺寸、放坡和排水；基坑（槽)验收.2。5 监测监控描述基坑及周围建筑物、构筑物道路管线的监测方案及保护措施，土方开挖变形监测措施。2.6施工安全、环保、文明施工环境保证措施描述组织保障、技术措施（包括： 1。避免基坑漏水、渗水措施；2。 边坡放坡坡度及控制避免坍塌的安全措施；3。 机械化联合作业时的安全措施; 4。 施工作业人员安全防护措施;5。 临边防护及坑边荷载安全要求等）、环境保护措施（防止扬尘、遗洒）等安全保证措施。2.7 应急预案 说明对土方工程施工过程中可能发生的各种紧急情况(包括坍塌、涌水、流砂等）进行处置的方案，报警救援及联络电话、异常情况报告制度等，及针对每项安全事故的应急措施。2.8 计算书及相关图纸2.8.1土方平衡计算2。8.2边坡稳定分析2.8.3开挖平面图2。8。4土方开挖路线图2.8。5土方开挖剖面图2.8.6基坑安全防护做法图2.8.7基坑内外降排水图。3、模板工程及支撑体系施工方案3。1编制说明及依据：相关法律、法规、规范性文件、标准、规范及图纸(国标图集）、施工组织设计等，及编制依据的版本、编号等.采用电算软件的,应说明方案计算使用的软件名称、版本.3.2工程概况:高大模板工程特点、施工平面及立面布置、施工要求和技术保证条件，具体明确支模区域、支模标高、高度、支模范围内的梁截面尺寸、跨度、板厚、支撑的地基情况等。梁板的混凝土混凝土等级.采用的模板体系及高大模板工程的构造设计。3。3施工部署:施工进度计划、材料与设备计划(列表描述材料名称，自重,力学性能，计算数据）等，施工流水段划分、模板支设与拆除顺序及区域划分顺序,模板支设与拆除条件及支设与拆除安全保证措施。模板支设与拆除时采用的卸料平台计划、占用塔吊时间，说明模板加工区域、周转料具堆放场地及模板堆放场地.3.4施工工艺技术:高大模板支撑系统的基础处理、主要搭设方法、工艺要求、材料的力学性能指标及材料的验收要求、构造设置以及检查、验收要求等.同时应重点明确：为保证模板支撑体系稳定，混凝土浇筑应采取的浇筑顺序、混凝土卸料点的布置、堆料高度、振捣要求等.模板拆除时间,模板的各项验收程序要求.3.5 劳动力计划：包括专职安全生产管理人员、特种作业人员的配置等.3.6施工安全保证措施：模板支撑体系搭设及混凝土浇筑区域管理人员组织机构、施工技术措施、模板安装和拆除的安全技术措施、施工应急救援预案,模板支撑系统在搭设、钢筋安装、混凝土浇捣过程中及混凝土终凝前后模板支撑体系位移的监测监控措施等.3。7施工应急救援预案施工应急救援预案应包括各方主体的职责、针对各种突发情况的应急处理方案、报警救援及联络电话、异常情况报告制度等,针对每项安全事故的应急措施.3。8计算书及相关图纸3。8。1验算项目及计算。内容包括模板、模板支撑系统的主要结构强度和截面特征及各项荷载设计值及荷载组合,梁、板模板支撑系统的强度和刚度计算，梁板下立杆稳定性计算,立杆基础承载力验算，支撑系统支撑层承载力验算,转换层下支撑层承载力验算等.每项计算列出计算简图和截面构造大样图,注明材料尺寸、规格、纵横支撑间距。3。8。2支模区域立杆、纵横水平杆平面布置图3。8。3支撑系统立面图、剖面图3。8。4水平剪刀撑布置平面图及竖向剪刀撑布置投影图3.8。5梁板支模大样图3.8.6架体与结构拉结点平面图3。8。7拉结点做法详图3。8。8连墙件布设位置及节点大样图3。8。9支撑体系监测平面布置图3。8。10梁下、板下支撑详图、立杆下垫板、底座做法详图3。8。11施工流水平面布置图3。8。12模板拆除顺序平面图.4、起重吊装及安装拆卸工程施工方案4。1 起重吊装对于采用非常规起重设备、方法，且单件起吊重量在10KN及以上的起重吊装工程和采用起重机械进行安装的工程应包括下述内容，及编制依据的版本、编号等。采用电算软件的，应说明方案计算使用的软件名称、版本。4.1.1 编制依据简单描述相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计、起重吊装设备的使用说明等。4。1。2 工程概况简单描述工程名称、位置、结构形式、层高、建筑面积、起重吊装部位、主要构件的重量、进度要求等。施工平面布置、施工要求和技术保证条件.4。1。3 施工部署描述包括施工进度计划、描述吊装任务的内容，根据吊装能力分析吊装时间、材料与设备计划.劳动力计划：专职安全生产管理人员、特种作业人员（司机、信号指挥、司索工)等。4。1。4 施工工艺详细描述运输设备、吊装设备选型理由、吊装设备性能、构件设备的运输架设计、验算构件强度、清查构件、查看运输线路、运输、堆放和拼装、吊装顺序、起重机械开行路线、构件的绑扎、起吊、就位、临时固定、校正、最后固定、检查验收标准及方法等。4。1。5 施工安全保证措施根据现场情况分析吊装安拆过程应重点注意的问题，描述组织保障、技术措施、监测监控等安全保证措施。4。1。6 应急措施描述安装过程中可能遇到的紧急情况和应采取的应对措施。4。1.7 计算书及相关图纸4。1。7。1起重机的型号选择验算4.1。7.2构件的吊装吊点位置、强度、裂缝宽度验算4。1.7.3吊具的验算、校正和临时固定的稳定验算4。1。7.4承重结构的强度验算4.1.7。5地基承载力验算等验算4。1。7。6吊装的平面布置图4.1.7。7机具站位图4。1。7。8开行路线图4.1。7。9胎架设计计算及施工图4。1.7。10构件卸载顺序图4.2 塔吊的安装、拆卸方案4.2.1 编制依据简单描述编制的依据，包括国家有关塔吊的技术标准和规范、规程；随机的使用、拆装说明书；随机的整机、部件的装配图、电气原理图及接线图；已有的拆装工艺及过去拆装作业中积累的技术资料等，及编制依据的版本、编号等.采用电算软件的,应说明方案计算使用的软件名称、版本.4。2.2 工程概况简单描述工程名称、地点、结构类型、建筑面积、建筑高度、层数、标准层高、计划工期等。描述塔吊吊装的主要材料名称及数量,根据塔吊吊装能力及通常运行时间,分析塔吊能否满足施工进度要求。塔吊附着点位置、顶升次数等.4.2。3 塔吊主要技术参数及进场验收要求简单描述塔吊的型号、规格、回转半径、起重力矩、起重量、扭矩、起升高度(安装高度)、附墙道数、整机（主要零部件）重量和尺寸、塔吊基础受力、用电负荷等。塔吊进场前要对塔吊进行验收的要求:对塔吊的结构、传动机构、电气系统等进行全面检查，检查主要部件和维修保养记录、设备的是否有老化损坏、易损件是否需更换等.4。2。4 组织网络图及安拆方案简单描述塔吊安拆的组织网络图、工种、岗位及岗位责任制.描述塔吊的拆装顺序。拆装企业资质证书、作业人员的上岗证的要求。充分考虑塔吊安拆时的现场状况,分析塔吊安拆方案的可行性。4.2。5 安拆前的准备工作说明塔吊安拆前对场地、机具、基础混凝土的强度、临时用电、安装所需仪器、工具、劳保用品明细、拆装人员安全技术交底等的要求。规划塔吊进场堆放场地及安装场地。4.2.6 基础承载及有关节点的受力计算描述塔吊基础的设计。塔吊地基（如灰土地基、原状土或地下室底板）及其承载力.进行塔吊基础承载能力计算,确定塔吊基础几何尺寸、钢筋配置、混凝土强度等级等。描述塔吊附着装置的高度、间距、预埋件的制作的要求。描述辅助机械设备支承点承载能力验算(如汽车式起重机在地下室顶板上支承点承载能力验算,以确定地下室顶板加固措施).4.2.7 安装、顶升、拆除程序及质量要求详细描述塔吊安装的程序、方法及安全技术；顶升的的程序、方法及安全技术;附着锚固作业的程序、方法及安全技术；内爬升的程序、方法及安全技术；塔吊拆除的程序、方法及安全技术.4.2。8 安全技术措施描述塔吊拆装过程中的组织、经济、技术等保证安全的措施.4。2。9 装塔工作中的注意事项描述塔吊安装、回转、顶升、固定等操作中易出现的误操作及避免的方法。4。2.10 试验及验收描述塔吊安装过程中和安装完成后必须进行的各项试验和验收制度,包括绝缘试验、空载试验、载荷试验,以及各种安全保险装置的验收,最后经建设行政主管部门认可的有检测资质的单位进行检测合格。4。2。11 应急措施描述安装过程中可能遇到的紧急情况和应采取的应对措施。4.2。12 附图表4。2。12.1塔机各主要部件尺寸和重量表4.2。12。2塔吊与结构间的上人通道设计计算书4.2。12.3塔吊安装场地布置图4。2。12.4总平面布置图(包括离建筑物、高压线的距离)4。2.12.5群塔工作时的各塔吊间相互关系平面图4。2。12。6塔吊基础定位详图4.2.12.7基础施工图（图上须有塔吊基础配筋、混凝土强度等级、基础尺寸）4。2。12.8立面布置图、附墙杆标高及位置图4.2.12.9附墙件结点详图、塔吊与结构间的上人通道详图4。2。12.10塔吊拆卸场地布置图。4.3 施工升降机的安装拆除方案4.3。1 编制依据简单描述相关法律、法规、规范性文件、标准、规范及图纸(国标图集）、施工组织设计等，及编制依据的版本、编号等。采用电算软件的，应说明方案计算使用的软件名称、版本.4.3.2 工程概况简单描述工程名称、地点、结构类型、建筑面积、建筑高度、层数、标准层高、计划工期等。描述设备选择有关的参数，确定设备安装位置、数量.明确安拆的时间，分析当时现场情况,论证安拆方案的时间及可行性。4.3.3 基础施工详细描述基础的位置、尺寸、对地基土的要求、防排水措施等。如在地下室顶板作为地基需进行承载力计算或楼板加固。4。3。4附着方案及做法详细描述附着道数、附墙架的间距和导轨架最大自由端的高度；每次附着道数、标准节节数，升降机最终安装高度，建筑物最高点标高等.4。3。5施工升降机的装拆描述装拆组织机构、机具设备、装拆顺序、顶升和附着的程序等，特别是拆卸前应对升降机的结构、传动机构、电气系统等进行全面检查的要求.4.3。6装拆安全注意事项描述在装拆过程中应履行的手续、劳动防护用品的使用要求、禁止作业的情况、现场警戒、容易出现的误操作和避免的方法等。4.3。7验收和试运转描述安装后进行质量验收和试运转试验的要求。4.3。8 应急措施描述安装过程中可能遇到的紧急情况和应采取的应对措施.4。3。9 附图4。3.9。1施工升降机总平面布置图4。3。9。2施工升降机基础定位图、基础施工图（须含基础配筋、混凝土强度等级、基础尺寸）4.3。9。3施工升降机立面图、附墙件标高4.3。9。4附墙件节点详图4.3.9。5接料平台平、立、剖面图。4。4 物料提升机安装（拆除)施工方案4。4。1 编制依据描述编制依据的相关法律、法规、规范性文件、标准、规范及图纸(国标图集）、施工组织设计等，及编制依据的版本、编号等。采用电算软件的，应说明方案计算使用的软件名称、版本。4.4。2 工程概况叙述工程概况，特别是与设备选择有关的参数要叙述清楚。描述设备名称、设备性能参数、安装位置、使用高度、使用时间等.明确安拆的时间,分析当时现场情况，论证安拆方案的时间及可行性.4。4.3 基础描述基础的型式、尺寸、地基承载力要求、接地装置的埋设、基础埋件做法、设备安装前的基础强度要求等。4.4.4 准备工作描述作业场地、人员、工具及材料的准备要求。4。4.5 安装管理组织机构描述对安装施工的现场负责人、安装作业指导书（安全技术交底)、现场安装作业负责人、作业班组人员、安全员的要求。4。4。6 安装（拆除）详细描述安装(拆除）顺序、附墙件的安装（拆除)操作步骤.4.4。7 安装（拆除）安全措施详细描述安装（拆除)的组织、技术、经济等安全措施及施工过程中的安全注意事项。4.4。8 应急措施描述安装过程中可能遇到的紧急情况和应采取的应对措施.4。4.9 附图4。4.9.1物料提升机总平面布置图（包括离建筑物、高压线的距离）4。4.9.2物料提升机基础定位详图、基础施工图（须含基础配筋、混凝土强度等级、基础尺寸）4.4。9。3物料提升机立面布置图、附墙杆标高及位置图4。4。9.4物料提升机附墙件结点详图4。4.9.5物料提升机接料平台平、立、剖面图5、脚手架工程施工方案5.1 落地式或悬挑式钢管扣件式脚手架施工方案5.1.1 编制依据简单描述相关法律、法规、规范性文件、标准、规范及图纸(国标图集)、施工组织设计等,及编制依据的版本、编号等。采用电算软件的，应说明方案计算使用的软件名称、版本。5。1.2工程概况描述建筑物的平面尺寸、层数、层高、总高度、建筑面积、结构形式、地质情况、工期；外脚手架方案选择等。描述脚手架的施工时间，使用脚手架操作的工作内容。描述脚手架拆除的顺序、拆除使用的机械情况.5.1。3 脚手架设计详细描述脚手架钢管、扣件、脚手板及连墙件材料；确定脚手架基本结构尺寸、搭设高度及基础处理方案；确定脚手架步距、立杆横距、杆件相对位置；确定剪刀撑的搭设位置及要求；确定连墙件连接方式、布置间距;确定上、下施工作业面通道设置方式及位置;挡脚板的设置。明确脚手板材质.明确悬挑工字钢或槽钢的型号、长度、锚固点位置及角部或核心筒等节点的详细做法.钢丝绳规格.明确拉结点位置、钢丝绳位置。5.1。4 设计计算详细描述脚手架设计计算简图；确定脚手架设计荷载;纵向、横向水平杆等受弯构件的强度及连接扣件的抗滑承载力计算;立杆稳定性及立杆段轴向力计算；进行立杆基础承载力计算；连墙件的强度、稳定性和连接强度计算。脚手架底部如安放在结构上,要论证下部结构的安全性及采取的加固措施。悬挑脚手架的相关计算等。5.1。5施工组织与管理描述搭设脚手架应由具有相应资质的专业施工队伍施工；操作人员持证上岗等组织管理措施。5.1。6施工工艺详细描述脚手架搭设与拆除工艺流程、施工方法、检查验收(质量标准）等。特别是对脚手架杆配件的质量和允许缺陷的规定;脚手架的构架方案、尺寸以及对控制误差的要求；连墙点的设置方式、布点间距，对支承物的加固要求（需要时）以及某些部位不能设置时的弥补措施；在工程体形和施工要求变化部位的构架措施；作业层铺板和防护的设置要求；对脚手架中荷载大、跨度大、高空间部位的加固措施；对实际使用荷载（包括架上人员、材料机具以及多层同时作业）的限制;对施工过程中需要临时拆除杆部件和拉结件的限制以及在恢复前的安全弥补措施；安全网及其他防(围)护措施的设置要求；脚手架地基或其他支承物的技术要求和处理措施。5.1。7脚手架施工质量要求及验收描述脚手架搭设的技术要求、允许偏差与检查验收方法。5.1。8脚手架安全管理制定有针对性的安全措施,包括日常检查、特殊气候过后、停工复工后检查的检查等。5。1。9 施工安全保证措施组织保障、技术措施、应急预案、监测监控等。5。1。10 计算书及相关图纸5。1。10。1设计计算书。包含荷载计算、横杆强度变形计算、立杆稳定计算、连墙杆计算、基础验算、悬挑架验算、边梁局部承压验算等；超高层的抗浮设计。5。1.10.2脚手架平面图5.1。10.3脚手架各立面图5。1。10.4脚手架剪刀撑布置图5。1。10。5脚手架连墙件布置图5。1。10。6悬挑脚手架悬挑梁布置平面图、剖面图、节点大样等5。1.10.7安全通道、上人坡道、卸料平台位置图及详图5.1.10。8塔吊、施工电梯、物料提升机处架体节点详图5。2附着式整体和分片提升脚手架施工方案5。2.1编制依据简单描述相关法律、法规、规范性文件、标准、规范及图纸(国标图集）、施工组织设计等，及编制依据的版本、编号等。采用电算软件的，应说明方案计算使用的软件名称、版本.5。2。2工程概况描述建筑物的平面尺寸、层数、层高、总高度、建筑面积、结构形式、地质情况、工期;外脚手架方案选择等。描述脚手架的施工时间，使用脚手架操作的工作内容。描述脚手架拆除的顺序、拆除使用的机械情况。5。2.3管理机构与组织描述附着提升脚手架应由具有相应资质的专业施工队伍施工；操作人员持证上岗等组织管理措施。5.2。4附着提升脚手架的构造描述架体高度、架体宽度、直线布置的架体支承跨度、折线或曲线布置的架体支承跨度、架体的悬挑长度、升降和使用工况下，架体悬臂高度、架体全高与支承跨度的乘积等参数.5。2.5安装与提升描述附着升降脚手架的安装要求.描述附着升降脚手架组装完毕，进行检查验收的要求,描述附着升降脚手架的升降操作的规定.描述附着升降脚手架升降到位架体固定后,应进行检查验收的项目.5.2。6使用说明附着升降脚手架的使用时的性能指标，架体上的施工荷载的规定。说明附着升降脚手架在使用过程中严禁进行的作业内容。说明附着升降脚手架在使用过程中的检查要求.说明附着升降脚手架停用和恢复使用中的加固和检查要求.说明使用过程中对螺栓连接件、升降动力设备、防倾装置、防坠落装置、电控设备等的维修保养要求。5。2。7拆除说明附着升降脚手架的拆卸程序以及拆除时的防止人员与物料坠落的措施.5。2.8特殊部位的处理措施说明与附着支承结构的连接处；架体上升降机构的设置处；架体上防倾、防坠装置的设置处;架体吊拉点设置处；架体平面的转角处；架体因碰到塔吊、施工电梯、物料平台等设施而需要断开或开洞处；其它有加强要求的部位的处理措施.说明物料平台、防倾防坠装置、安全维护装置的设置、检查和验收的要求.5.2。9 附图5。2。9。1脚手架平面图（标明提升机位、塔吊、电梯、物料提升机位)5.2.9。2总装配剖面图、架体装配图5。2。9。3升降机构详图5。2.9。4防坠机构详图5。2.9。5防坠器详图、导轮(导轨）安装图5.2.9。6预埋件（安装预留孔)详图、洞口处架体详图（阳台、窗台等）5。2.9.7卸料平台位置及架体处理做法图5.3吊篮脚手架工程5。3.1编制依据说明相关法律、法规、规范性文件、标准、规范及图纸(国标图集)、施工组织设计等,及编制依据的版本、编号等。采用电算软件的，应说明方案计算使用的软件名称、版本。5。3。2工程概况描述建筑物的平面尺寸、层数、层高、总高度、建筑面积、结构形式、工期;吊篮手架方案选择等.描述脚手架的施工时间,使用脚手架操作的工作内容。描述脚手架拆除的顺序、拆除使用的机械情况.5。3。2吊篮的进场验收要求 吊篮进场前检查吊篮的安全情况,如安全锁标定记录、安全保护装置是否有效、电气系统是否正常、钢丝绳是否老化等。5。3。3施工计划描述施工进度计划、材料与设备计划。劳动力计划：专职安全生产管理人员、特种作业人员等。5。3。4施工工艺说明结构安全系数、提升机构、安全保护装置、钢丝绳直径、悬挂机构、配重、电气系统、建筑物(构筑物）的支承等技术参数。明确配重采用的形式、数量及固定的要求等。详细描述包括配重、悬挂机构、穿绕钢丝绳等工艺流程、施工方法、检查验收等. 5。3。5施工安全保证措施组织保障、技术措施、应急预案、监测监控及使用过程中的注意事项等。5。3。6计算书及相关图纸5.3。6。1吊篮结构验算书5。3.6。2钢丝绳选型验算书5。3。6。3配重验算书5。3.6。4架体装配图5。3。6。5挑梁布置平面图5。3。6。6吊篮位置图5.3.6。7特殊部位吊篮安装图5.4自制卸料平台、移动操作平台方案5。4.1 编制依据相关法律、法规、规范性文件、标准、规范及图纸(国标图集）、施工组织设计等，及编制依据的版本、编号等。采用电算软件的，应说明方案计算使用的软件名称、版本.5。4.2 工程概况描述建筑物的平面尺寸、层数、层高、总高度、建筑面积、结构形式、工期；卸料平台、移动操作平台的使用位置，结构形式等。描述平台的使用时间,卸料平台上主要放置材料的种类，需要通过卸料平台吊装材料的数量。描述平台拆除使用的机械情况.5。4。3 施工计划包括施工进度计划、材料与设备计划、劳动力计划、专职安全生产管理人员、特种作业人员等.5.4。4 施工工艺描述自制卸料平台、移动操作平台的搭设程序、使用的容许荷载值、使用中移动的操作步骤、拆除的程序、施工过程中的定期检查验收等。 5。4.5施工安全保证措施搭设、使用和拆除的安全组织保障、技术措施、应急预案等。5。4.6 计算书及相关图纸。5。4.6。1自制卸料平台、移动操作平台的设计计算书5.4。6.2自制卸料平台、移动操作平台的平面图5.4。6.3自制卸料平台、移动操作平台的立面图5。4。6.4自制卸料平台、移动操作平台的剖面图5。4。6.5自制卸料平台、移动操作平台的节点大样（挑梁锚固点大样、斜拉钢丝绳锚固点大样）6 拆除、爆破工程施工方案6。1 人工拆除、机械拆除施工方案6。1.1编制依据相关法律、法规、规范性文件、标准、规范及图纸(国标图集)、施工组织设计等，及编制依据的版本、编号等。采用电算软件的，应说明方案计算使用的软件名称、版本。6。1.2工程概况工程的结构形式、高度、拆除的面积、施工平面布置、施工要求和技术保证条件。6.1。3施工部署包括施工进度计划、材料与设备计划.劳动力计划：专职安全生产管理人员、特种作业人员等。拆除前的准备工作（如管线迁移、办理施工手续等）。拆除的顺序、拆除物的堆放场地和外运情况，拆除过程中使用的机械设备情况。6。1.4施工工艺规定拆除的施工顺序、规定分层拆除时人员设备的位置,对上下交叉作业的禁止,对栏杆、楼梯、楼板等构件的拆除顺序要求。对有毒有害、可燃气体管道、容器的拆除前的无害处理等。机械设备使用时的地基稳固和承载力要求。对作业人员使用机具（风镐、液压锯、各种钻)时的使用要求.6。1。5施工安全、环保及文明保证措施拆除工程的组织保障和安全、环保及文明技术措施。6.1。6应急预案与监控措施拆除过程中发现危险性无法判别、文物价值不明的物体时的应急措施。发生人身伤害时的紧急处理方法及程序。6。1。7 附图6。1。7.1拆除工程的图纸和相关资料(地上、地下管线、周围建筑物和构筑物)6。1。7.2防护架体设计计算书6.1.7。3防护架体施工图6。1。7。3拆除顺序示意图6.1。7.4施工平面布置图6。2 爆破拆除施工方案6.2.1编制依据相关法律、法规、规范性文件、标准、规范及图纸（国标图集)、施工组织设计等，及编制依据的版本、编号等。采用电算软件的，应说明方案计算使用的软件名称、版本.6。2.2工程概况工程的结构形式、高度、拆除的面积、施工平面布置、周围环境情况、拆除对象类别、爆破规模等施工要求和技术保证条件。6。2.3施工计划包括施工进度计划、材料与设备计划。劳动力计划:专职安全生产管理人员、特种作业人员等。拆除前的准备工作（如管线迁移、办理施工手续、申领爆破物品使用许可证、爆破物品运输证等）.6。2.4施工工艺爆破设计的药孔位置、装药量、导线连接方式等技术参数；预拆除、爆破部位的遮盖和围挡工艺流程，疏散周围人群和交通管制的时间范围、具体做法等。 6。2。5施工安全保证措施拆除工程的组织保障和安全技术措施。6。2。6应急预案与监控措施拆除过程中发现危险性无法判别、文物价值不明的物体时的应急措施.发生人身伤害时的紧急处理方法及程序。爆破不成功时的补救措施等.6.2。7 附图6.2。7。1拆除工程的图纸和相关资料(地上、地下管线、周围建筑物和构筑物)6.2.7。2防护架体设计计算书6。2。7.3防护架体施工图6.2。7。4施工平面布置图6。2。7.5药孔布置图6.2.7。6导线（导火索)布置图6。2。7。7消防器材布置图6.2.7.8起爆顺序图6.2。7。9安全警戒范围平面图7、建筑幕墙安装工程施工方案7。1编制依据相关法律、法规、规范性文件、标准、规范及图纸(国标图集）、施工组织设计等，及编制依据的版本、编号等.采用电算软件的,应说明方案计算使用的软件名称、版本。7.2工程概况工程概况、幕墙概况、施工平面布置、施工要求和技术保证条件。7。3施工计划施工进度计划、材料与设备计划。劳动力计划:专职安全生产管理人员、特种作业人员等。幕墙安装采用的设备和脚手架等情况。7.4施工工艺描述搬运起重方法、测量方法、安装方法、安装顺序、检查验收等.单元式玻璃幕墙的安装施工方案包括以下内容：吊具的类型和吊具的移动方法，单元组件起吊地点、垂直运输与楼层上水平运输方法和机具；收口单元位置、收口闭合工艺及操作方法；单元组件吊装顺序以及吊装、调整、定位固定等方法和措施；幕墙施工组织设计应与主体工程施工组织设计的衔接,单元幕墙收口部位应与总施工平面图中施工机具的布置协调，如果采用吊车直接吊装单元组件时，应使吊车臂覆盖全部安装位置。点支承玻璃幕墙的安装施工方案包括以下内容：支承钢结构的运输、现场拼装和吊装方案;拉杆、拉索体系预拉力的施加、测量、调整方案以及索杆的定位、固定方法；玻璃的运输、就位、凋整和固定方法;胶缝的充填及质量保证措施。7。5与主体结构施工、设备安装、装饰装修的协调配合方案描述在幕墙施工期间与主体结构施工、设备安装、装饰装修的协调配合、交叉作业的配合等内容.7.6施工安全保证措施描述安全施工的组织保障、技术措施。7。7应急预案描述安装过程中可能遇到的紧急情况和应采取的应对措施。7。8计算书及相关图纸。7。8.1施工平面布置图7.8。2外脚手架设计计算书7。8。3外脚手架施工图纸7。8.4吊篮结构验算书7。8。5钢丝绳选型验算书7.8。6配重验算书7。8。7架体装配图7.8。8挑梁布置平面图7.8。9吊篮位置图7。8。10特殊部位吊篮安装图8、钢结构、网架和索膜结构安装工程施工方案8.1编制依据相关法律、法规、规范性文件、标准、规范及图纸(国标图集）、施工组织设计等，及编制依据的版本、编号等.采用电算软件的，应说明方案计算使用的软件名称、版本。8。2工程概况简要描述主体工程概况。详细描述钢结构、网架和索膜结构工程的概况，如梁板柱墙高度、构件的截面尺寸、材料材质等。8.3工程施工特点描述钢结构、网架和索膜结构工程的施工作业具有的特点，施工作业的难点和安全管理的重点。8。4钢结构、网架和索膜结构制作简单描述钢结构、网架和索膜结构工程的制作工艺.8。5人员组织、劳动力安排及施工机具说明组织管理体系图、劳动力表和机械表.8。6安装方案详细描述施工准备、测量定位、现场预拼装、吊装方法及工艺等.8。7安全
