气动门调试作业指导书.doc

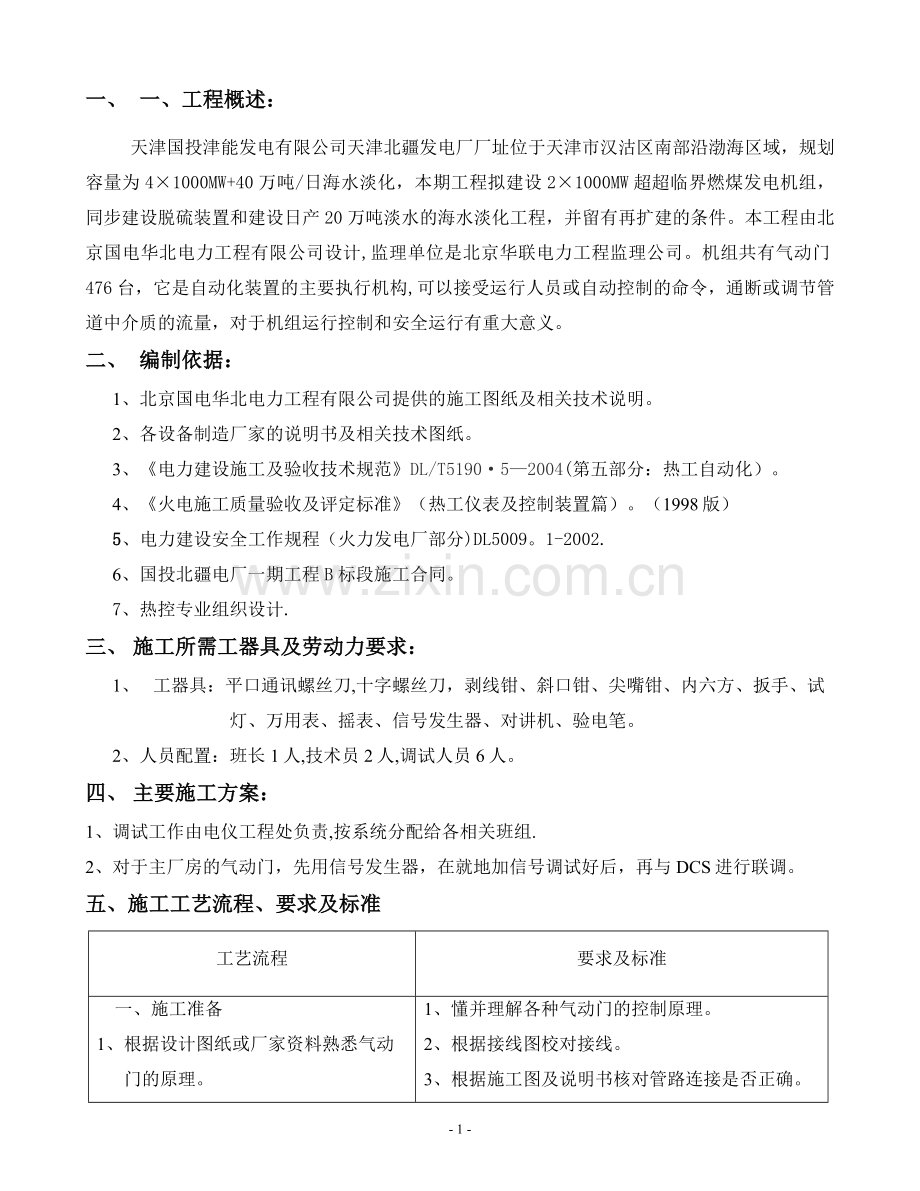

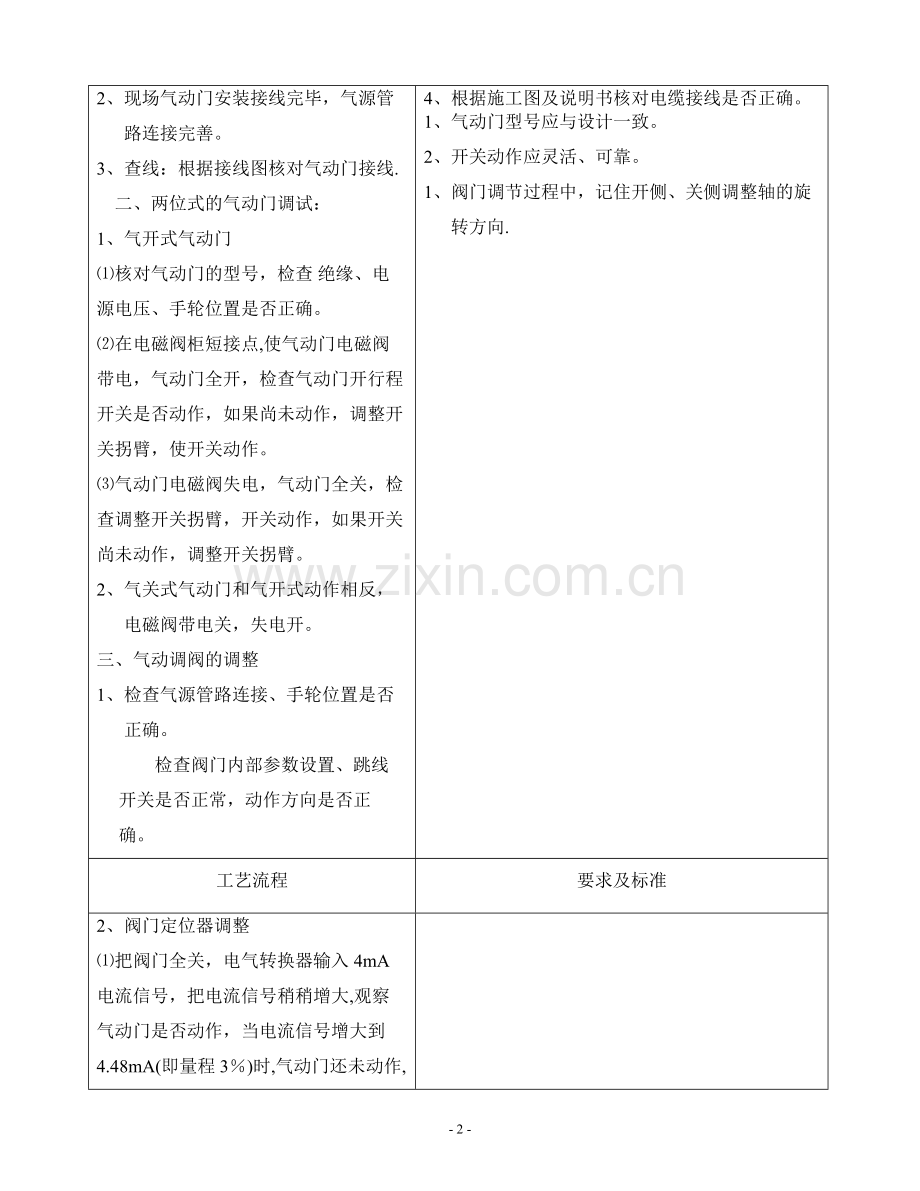

一、 一、工程概述：天津国投津能发电有限公司天津北疆发电厂厂址位于天津市汉沽区南部沿渤海区域，规划容量为41000MW+40万吨/日海水淡化，本期工程拟建设21000MW超超临界燃煤发电机组，同步建设脱硫装置和建设日产20万吨淡水的海水淡化工程，并留有再扩建的条件。本工程由北京国电华北电力工程有限公司设计,监理单位是北京华联电力工程监理公司。机组共有气动门476台，它是自动化装置的主要执行机构,可以接受运行人员或自动控制的命令，通断或调节管道中介质的流量，对于机组运行控制和安全运行有重大意义。二、 编制依据：1、北京国电华北电力工程有限公司提供的施工图纸及相关技术说明。2、各设备制造厂家的说明书及相关技术图纸。3、电力建设施工及验收技术规范DL/T519052004(第五部分：热工自动化）。4、火电施工质量验收及评定标准（热工仪表及控制装置篇）。（1998版）5、电力建设安全工作规程（火力发电厂部分)DL5009。1-2002.6、国投北疆电厂一期工程B标段施工合同。7、热控专业组织设计.三、 施工所需工器具及劳动力要求：1、 工器具：平口通讯螺丝刀,十字螺丝刀，剥线钳、斜口钳、尖嘴钳、内六方、扳手、试灯、万用表、摇表、信号发生器、对讲机、验电笔。2、人员配置：班长1人,技术员2人,调试人员6人。 四、 主要施工方案：1、 调试工作由电仪工程处负责,按系统分配给各相关班组.2、 对于主厂房的气动门，先用信号发生器，在就地加信号调试好后，再与DCS进行联调。五、施工工艺流程、要求及标准工艺流程要求及标准一、 施工准备1、 根据设计图纸或厂家资料熟悉气动门的原理。2、 现场气动门安装接线完毕，气源管路连接完善。3、查线：根据接线图核对气动门接线.二、 两位式的气动门调试：1、 气开式气动门核对气动门的型号，检查 绝缘、电源电压、手轮位置是否正确。在电磁阀柜短接点,使气动门电磁阀带电，气动门全开，检查气动门开行程开关是否动作，如果尚未动作，调整开关拐臂，使开关动作。气动门电磁阀失电，气动门全关，检查调整开关拐臂，开关动作，如果开关尚未动作，调整开关拐臂。2、 气关式气动门和气开式动作相反，电磁阀带电关，失电开。三、 气动调阀的调整1、 检查气源管路连接、手轮位置是否正确。检查阀门内部参数设置、跳线开关是否正常，动作方向是否正确。1、 懂并理解各种气动门的控制原理。2、 根据接线图校对接线。3、 根据施工图及说明书核对管路连接是否正确。4、 根据施工图及说明书核对电缆接线是否正确。1、 气动门型号应与设计一致。2、 开关动作应灵活、可靠。1、 阀门调节过程中，记住开侧、关侧调整轴的旋转方向.工艺流程要求及标准2、 阀门定位器调整把阀门全关，电气转换器输入4mA电流信号，把电流信号稍稍增大,观察气动门是否动作，当电流信号增大到4.48mA(即量程3)时,气动门还未动作,调整阀门定位器“零点”旋钮，使气动门动作。把阀门全开，电气转换器输入20mA电流信号，把电流信号稍稍减小，观察气动门是否动作,当电流信号减小到19。52mA（即量程3)时,气动门还未动作，调整阀门定位器“量程”旋钮，使其动作.改变电气转换器的电流信号，使其输出分别为0。02MPa、0。06MPa、0。1MPa,气动门应分别全关、中间和全开位置，观察气动门是否到位，反复调整几次，直到气动门到位，并做好调试记录。3、 位置变送器的调整电气转换器输入4mA电流信号，用万用表检测位置变送器输出电流信号,调整位置变送器“零点”旋钮,使位置变送器输出信号为4mA。电气转换器输入20mA电流信号，用万用表检测位置变送器输出电流信号，调整位置变送器“量程”旋钮，使工艺流程要求及标准位置变送器输出信号为20mA。电气转换器分别输入4mA、12mA、16mA、20mA，检测位置变送器输出，观察其输出是否与其输入匹配，且线性变化，可调整位置变送器“线性旋钮。（有些气动门不匹配此旋钮,其线性厂家已调整好)4、 DCS远方调试根据图纸和厂家资料，检查DCS和气动门的电缆，确保接线正确，配合调试所，在DCS侧输入信号且检测反馈信号，由调试人员在现场调试，调试过程和就地调试一样.5、“三断”保护试验 具有“三断”保护功能的气动门，应做好“三断保护试验.四、 调试记录：将每个气动门的调试记录按规定表格填写记录。1、CRT操作需在DCS送电调试结束后方可实行。2、 CRT画面显示指令与反馈应一致，全开，全关位状态正确.记录要齐全、真实。六、施工注意事项:1、 调试人员必须带好验电工具，并能正确使用，防止带电查线、接线，以防触电。2、 调试过程中，集控室和就地侧必须有人且能随时联系，指挥操作,以防人员挤伤。3、 调试应具备的条件a、 气动门送气前,应将接到气动门上的气源管拆下，打开气源阀门吹扫1分钟，吹扫管内杂物。b、 检查各气源管路连接是否正确,尤其是注意气动门定位器的信号接口和气源接口不要接错，以免损坏定位器。c、 在向设备送气前，应先将空气过滤减压阀减至最小，然后按用气设备上铭牌要求，将气动门气源调好。d、 DCS和气动门之间电缆到位,接线正确，DCS侧满足使用要求。4、 调试记录必须及时填写、内容准确、齐全。七、安全施工措施:1. 进入施工现场必须正确佩戴好安全帽，严禁酒后进入施工现场。2. 脚手架的搭设严格按照电力建设安全工作规程第一部分：火力发厂DL509.1-2002的 标准进行搭设，脚手架验收合格并挂牌后方可使用，使用中定期检查和维护。3. 脚手架使用前应检查脚手架是否被破坏，高空作业必须正确使用安全带,将安全带挂在上方牢固处，严禁高空落物，在上下脚手架时应先挂好安全带再上下脚手架。4. 高空作业人员应佩带工具袋，较大的工具应系保险绳，传递物品时，严禁抛掷。5. 施工区域的空洞、临空面必须有安全可靠的防护设施，并严禁任意拆除或移动.6. 遇有雨、雪及大风等恶劣天气时应停止施工，雨、雪后施工应清理积水、积雪，并采取防滑、防冻措施.7. 凡参加调试的人员必须经体检合格且交底签字后上岗作业,施工负责人每天施工上岗前必须交待当日安全防护重点，并现场检查落实执行情况。8. 现场文明施工，做好“三无五清”。八、环境保护措施:1、 施工现场应保持清洁,做到“三无五清”.2、 做好防二次污染工作。九、常见问题分析及处理方法:常见问题原因分析处理方法电磁阀带电后阀门不动1气动门阀体部分卡涩2气动门气压设定值小1联系机务专业修理阀体部分2将压力调节器调整到适当位置就地可操作DCS操作不动1DCS继电器柜内保险损坏2DCS内部逻辑联锁不允许1检查更换保险2联系调试所确认是否为逻辑问题DCS加指令反馈无变化1 电气转换器未调试好2 DCS内部问题1 重新调试电气转换器2 联系调试所检查- 5 -
