徐州铜山万达广场项目 施工组织设计

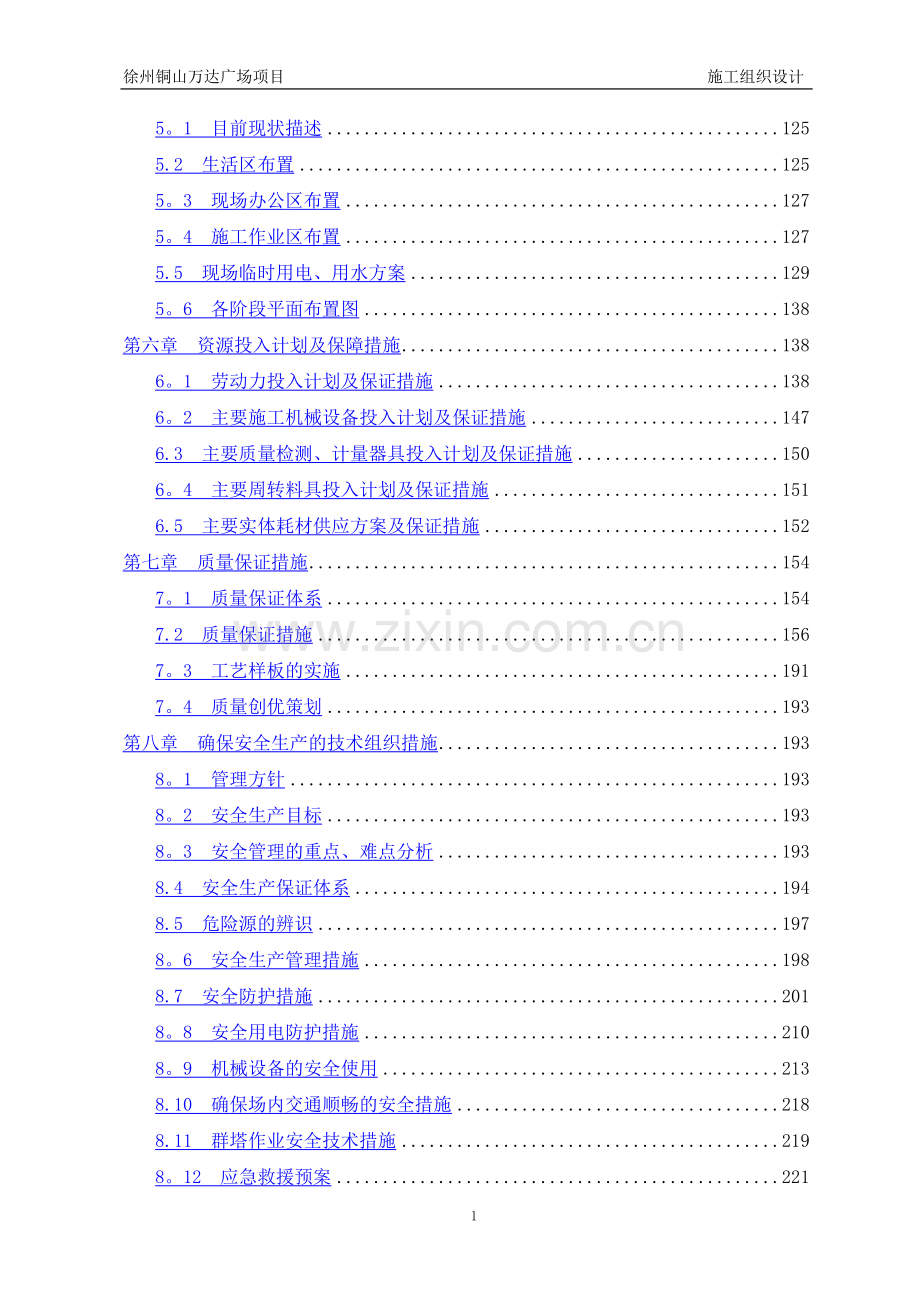

目 录
第一章 工程综述 1
1.1 编制依据 1
1。2 工程概况 1
1。3 水文地质情况 3
1。4 项目管理目标及承诺 3
1。5 主要施工特点和难点及应对措施 4
第二章 主要施工方案及技术措施 5
2.1 施工测量与监测方案 5
2.2 锚杆工程施工方案 15
2。3 支护工程施工方案 17
2.4 基坑降水工程施工方案 23
2。5 土方工程施工方案 29
2。6 监测方案 38
2.7 地下施工阶段应急预案 49
2。8 地上、地下设施和周边建筑物的临时保护 51
2。9 结构施工方案 53
2。10 脚手架工程施工方案 75
2。11 防水施工方案 80
2。12 粗装修工程 84
2。13 水电系统施工方案 89
2。14 施工方案编制计划 89
第三章 施工管理组织 91
3.1 工程管理组织机构 91
3.2 施工区段划分及施工流程 99
第四章 施工进度计划及进度保证措施 104
4.1 施工总进度计划 104
4.2 确保工期的保证措施 104
第五章 现场平面布置 125
5。1 目前现状描述 125
5.2 生活区布置 125
5。3 现场办公区布置 127
5。4 施工作业区布置 127
5.5 现场临时用电、用水方案 129
5。6 各阶段平面布置图 138
第六章 资源投入计划及保障措施 138
6。1 劳动力投入计划及保证措施 138
6。2 主要施工机械设备投入计划及保证措施 147
6.3 主要质量检测、计量器具投入计划及保证措施 150
6。4 主要周转料具投入计划及保证措施 151
6.5 主要实体耗材供应方案及保证措施 152
第七章 质量保证措施 154
7。1 质量保证体系 154
7.2 质量保证措施 156
7。3 工艺样板的实施 191
7。4 质量创优策划 193
第八章 确保安全生产的技术组织措施 193
8。1 管理方针 193
8。2 安全生产目标 193
8。3 安全管理的重点、难点分析 193
8.4 安全生产保证体系 194
8.5 危险源的辨识 197
8。6 安全生产管理措施 198
8.7 安全防护措施 201
8。8 安全用电防护措施 210
8。9 机械设备的安全使用 213
8.10 确保场内交通顺畅的安全措施 218
8.11 群塔作业安全技术措施 219
8。12 应急救援预案 221
第九章 确保文明施工的技术组织措施 221
9。1 文明施工管理目标 221
9。2 文明施工管理体系 221
9.3 施工人员管理措施 222
9.4 场容控制措施 225
第十章 环境保护措施 227
10。1 环境管理流程 228
10.2 环境保护措施 228
第十一章 总承包管理 232
11.1 总承包管理服务概念 232
11。2 总承包管理具体方法 233
11.3 总包与分包职责 234
11。4 总承包与业主、监理、设计单位配合服务措施 235
11.5 总承包与各分包配合服务内容 236
附图一:地下结构施工阶段平面布置图（大商业) 237
附图二：地上结构施工阶段平面布置图（大商业） 238
附图三：临时用电平面布置图（大商业） 239
附图四：消防用水平面布置图(大商业） 240
附图五:地下结构施工阶段平面布置图(住宅） 241
附图六:地上结构施工阶段平面布置图（住宅) 242
附图七:临时用电平面布置图（住宅） 243
附图八:消防用水平面布置图（住宅） 244
75

第一章 工程综述
1。1 编制依据
（1)招标文件
（2）总承包合同
（3）施工图纸
（4）主要法律法规及标准
1）中华人民共和国、行业和徐州市政府颁布的有关法律、法规及规定；
2）中华人民共和国、行业和徐州市政府颁布的现行有效的建筑规范、规程及验评标准;
3）ISO9000质量管理标准、ISO14000环境管理标准、OSHMS18000职业安全健康管理标准.
1.2 工程概况
本项目总建筑面积为64。07万㎡，其中商业区建筑面积32.39万㎡，地上建筑面积25。31万㎡,地库面积7。08万㎡，包含一个地下二层地库、2栋27层公寓、2栋28层公寓、1栋12层公寓以及3层集中商业（影院为局部5层）和2层商业外街，地上各功能分区建筑面积分别为:购物中心8。27万㎡，公寓1。313万㎡，商业街3.82万㎡;地下二层层高5.1m，地下一层层高5。7m，地上主楼结构层高100 m，主体结构形式为框架剪力墙结构，地库底板结构形式是筏板基础。
北区住宅区建筑面积31。68万㎡，其中地上建筑面积24。68万㎡，地库面积7.00万㎡,包含一个地下一层（局部地下两层）地库、11栋31—33层住宅以及2层沿街商铺；地上各功能分区建筑面积分别为:住宅21.00万㎡，商业3。47万㎡,住宅配套0.21万㎡，地下一层层高暂定为3。70m，地下二层层高3.40m，地上主楼结构层高100m，主体结构形式为剪力墙结构，地库底板结构形式是筏板基础。
本工程效果图见下图1.2-1：
图1。2-1 徐州铜山万达广场效果图
本工程地理位置见下图1。2-2：
图1.2—2 徐州铜山万达广场位置图
1。3 水文地质情况
(1） 徐州市气候
徐州属暖温带半湿润季风气候,四季分明，夏无酷暑，冬无严寒。年气温14℃，年日照时数为2284至2495小时，日照率52％至57％，年均无霜期200至220天,年均降水量800至930毫米,雨季降水量占全年的56％。
（2) 徐州市地质水文
徐州市位于东经116°22′～118°40′、北纬33°43′～ 34°58′之间。东西长约210公里，南北宽约140公里,总面积11258平方公里,占江苏省总面积的11%.域内除中部和东部存在少数丘岗外,大部皆为平原。大地构造上属于华北断块区的南部，在地震区划上则属于大华北地震区的南缘。徐州的地质条件及地质构造不太复杂，地震活动的频率和强度均较低.徐州市地处古淮河的支流沂、沭、泗诸水的下游，以黄河故道为分水岭，形成北部的沂、沭、泗水系和南部的濉河、安河水系。
1.4 项目管理目标及承诺

目标
奖罚措施
工期
总工期为: 1066 个日历天（为绝对工期，包括法定节假日和交叉施工、配合施工的等待时间。）;
开工日期暂定为：2014年8月30日；
工程整体竣工日期暂定为：2017年7月30日。
工程具体开工日期以业主/监理工程师发出的开工令(或通知)为准。
如因我公司原因造成总工期（按招标文件节点要求）延误的,每延误一天我公司愿承担RMB100，000的拖延违约赔偿金；业主可对分部分项工程的工期进行考核，如分部分项工程未按时限完成，每拖延一天,业主扣除当期应付工程款100000 元作为违约金，如分部分项工程未按时限完成，而整体工程竣工按时完成,则业主返还扣款.
质量
项目总体工程质量必须符合中华人民共和国国家标准及徐州市地方标准，当地方标准与国家标准不一致时,按标准高的执行,本工程北区住宅50％为市优质结构,南区商业4栋100m高的SOHO楼确保古彭杯，争创扬子杯，其余质量为合格标准。
合格标准的质量等级是我单位最起码的合同责任和义务，如因我司原因不能达到质量等级,由我司承担由此给业主带来的所有损失；如不能达到质量创优标准，我司愿支付相应赔偿金。
安全
文明
1、本工程确保获得江苏省安全文明工地.
2、按照安全生产的有关安全操作规章制度组织各项工作,建立健全安全保障体系和各项安全操作制度,制定并执行相关工程的安全专项施工方案,对各类职工认真作好各级安全教育和安全技术交底；加强对本单位和兄弟单位施工人员安全保护，原则上不进行立体交叉作业，当必须进行时,按上保护下的原则进行工作。
3、文明施工方面必须按照有关规定和业主、监理的统一要求对施工场地进行统筹管理，生产作业区域内要做到工完场清、日干日清；材料区域内要做到各类材料堆放整齐，现场和谐美观不凌乱，标示牌清晰式样统一；外脚手架、安全网色泽统一，系挂整齐、美观、牢固；生活区域内道路清洁、平整，暂舍卫生清洁、通风采光良好,各类生活设施、用品归放整齐等等。
1、违反安全生产的有关规定或疏忽管理造成重伤事故以上的业主有权扣我单位管理费10000元/次;造成轻伤事故的扣1000元/次.
2、违反上述文明施工方面规定，业主有权扣我单位管理费100 元/处
1。5 主要施工特点和难点及应对措施
工程特点
描述
应对措施
体量大
本工程总建筑面积为64。07万㎡，其中商业区建筑面积32。39万㎡，地上建筑面积25。31万㎡，地库面积7。08万㎡；北区住宅区建筑面积31。68万㎡，其中地上建筑面积24。68万㎡，地库面积7。00万㎡,需投入的各项材料和资源数量庞大。
（1）分大商业区和住宅区两个个分区施工部配备相对独立的项目管理人员组织施工。
(2）按需及时投入相关辅材的数量。
(3）高峰期投入劳动力约3500人.
（4）提前测算混凝土工程量,选择能够满足施工要求的多家混凝土供应商。
(5)施工主材，如钢筋等按照施工进度提前进场。
（6）拟投入管理人员70人。
单体多
本工程共有11幢33层高层住宅、2幢27层写字楼、2幢28层写字楼、1幢12层写字楼,1幢4层大商业(局部3层),多幢2层商铺,多单体同时施工，施工组织难度大。
（1）按照工程特点和建筑物位置进行分区管理。
（2)综合组织协调各类施工材料的水平及垂直运输。
(3）合理调配各单体的施工材料供给,做到确保关键线路、兼顾总体平衡。
(4)反复论证施工流水，使其最大合理化；做好多单体、多工种、多专业单位之间的施工组织协调.
工期紧
根据甲方所定工期节点，本工程各节点工期要求严格,工期紧张。
(1）建立强有力的总包管理机构;
(2）提供充足的资金保障;
(3）提供充足的施工资源;
（4)加强技术管理措施.
场地小
本工程占地面积156132m2，但场内可利用面积小，东侧北京路建筑物距红线8m至14m,住宅部分南侧运河路建筑物距红线5m，住宅部分西侧上海路建筑物距红线15m，地下施工阶段工程现场布置困难。
（1)在现场平面管理时,由总承包协调管理部负责施工现场总平面的使用管理，并统一协调指挥。
(2）建立健全调度制度，根据工程进度及施工需要对总平面的使用进行协调和动态管理，并由总承包协调管理部对总平面的使用负责日常管理工作。
（3)施工平面科学管理.关键是科学的规划和周密详细的具体计划，在工程进度计划的基础上形成主材、机械、劳动力的进退场、垂直运输等计划，以确保工程进度，充分均衡利用平面空间为目标,制订出切合实际的平面管理实施计划。并将计划输入电脑,进行有效的动态管理。
毗邻居
民小区
本工程商业部分场地西侧为居民住宅小区，与工程建设用地直接相邻的长度约469m。施工期间如何控制对小区的环境、噪声污染及安全影响难度大。
（1）在现场布置平面时，毗邻小区的位置围墙加设隔音板。
（2）制定防扰民专项方案。
（3）合理安排施工时间，尽量不进行夜间施工.
（4)严格控制建筑废水排放及建筑垃圾的堆放，不得靠近居民小区临时或长期堆放垃圾.
（5)大风天气禁止带粉尘的施工作业。
对总包管理协调能力要求高
1)本工程分包单位众多，对总包项目部的协调能力要求高；
2）本工程单体众多，工期紧张,交叉作业多，施工组织难度大；
3)本工程深化设计专业多、要求高，总包深化设计组织能力要求高；
4）本工程机电专业众多,系统要求高，机电协调、调试
难度大。
（1）成立强有力、经验丰富的项目总包管理班子。本工程总承包项目管理部共配备项目管理人员70人,对现场、进度、质量、安全、技术、深化设计、机械设备、劳务工人、资料、计划等进行协调管理.
(2）配合业主严格挑选各专业分包单位，引进有实力有施工经验的专业施工单位.
（3)制定详细的总包管理制度.包括质量、进度、材料、安全、文件传递、图纸审批、计划协调等；
(4）确定总包管理的范围及流程，理清各方的权利、义务和合作关系;
(5)确定每天、每周、每月及按需要不定时的各专业工程协调会议制度。
（6)制定严格的奖罚制度,对不按规定施工或达不到施工要求的单位进行处罚,并要求其拿出补救措施,限期进行整改.
（7）重点做好计划协调工作。计划先行，对材料的进场计划、劳动力的使用计划、机械设备的使用计划、分包单位的招标及进场计划、各类资源的需用计划、图纸及深化设计的计划、工期计划等等,进行层层分解，落实到人、落实到天，并在施工过程动态的对计划进行管理,使计划确实可行.
第二章 主要施工方案及技术措施
2.1 施工测量与监测方案
2.1.1 施工测量方案
本节主要对工程轴线控制、高程测量、沉降观测等方面进行阐述.由于专业分包多，各专业施工控制点统一由总包提供控制点,以保证标高及轴线的统一。
（1)工程概况
本项目总占地234。2亩;总建筑面积64.07万㎡，其中地下部分14。08万㎡,地上部分49。99万㎡。建筑高度最高100m,层数最高33层。
（2）测量难点
1）建筑物变形影响：由于受到沉降、位移等影响，设置的测量点位会发生变化影响测量精度.
2）施工条件的影响:基坑占地面积较大,测设距离较大，必须每次复核无误后方可引测。
3）标高变化的影响：考虑建筑物的沉降量及上部结构的标高修正,先前设置在各楼层上的标高线（点)变化也不尽相同，必须经常检查和修正。
2。1.2 位置及标高测量方案
（1）总体思路
首先建立以业主提供的控制点为基准的总控制网，采用全站仪导线法测量。
平面控制网分总控制网和轴线控制网三级测设。
根据一级控制网建立建筑物轴线控制网。地下施工平面测量采用外控法，在基坑外围建立控制网；地上施工平面测量均采用内控法,将轴线控制网投测在首层楼面上，用激光垂准仪将控制点整体同步传递,并采用外控法进行校核。
建筑物的各细部尺寸控制以轴线控制网为基准对建筑物各细部控制点进行加密，建立三级控制网.
高程采用悬吊钢尺法进行传递。高程控制网布设成闭合环形，采用数字水准仪进行数次往返闭合测量，经平差后作为施工水准网。
（2）测量依据
1）国家和地方现行规范。
2)业主提供的有关测量资料，设计资料及相关技术文件、施工规范等.
（3)测量准备
施工测量准备工作包括图纸的审核，测量定位依据点的交接与校核，人员的组织及测量仪器的选择、检定与校核,测量方案的编制、论证与数据准备，工程重点、难点的分析与应对措施.
(4）主要测量仪器
主要测量仪器见表2。1—1。
表2.1-1 拟投入检测测量设备
序号
项目
型号
数量
1
全站仪
Leica TC2003
4
2
电子经纬仪
ET—02
6
3
激光经纬仪
JBJ2
6
4
电子水准仪
Zeiss Dini10
20
5
激光铅直仪
Leica ZNL
10
6
水准仪
S2
10
7
钢卷尺
50m
15
8
钢卷尺
5m
30
（5）人员组织
人员组织见表2.1-2。
表2。1—2 测量人员配备及分工表
序号
职 务
数 量
姓名
任务及工作责职
1
测量主管
1
裴月刚
方案编制、理论分析、测量控制网的布设和传递、楼层测量作业、技术资料编制、内业计算。
2
测量员
2
刘金涛、许献
配合测量主管工作及测量细部作业 .
（6）基准控制点（网)的复测
测量工作实施前与业主进行基准控制点（网)书面和现场交接，对业主提供的平面
和高程控制点的测量成果资料和现场控制点(网)进行复测，并将复测成果报业主和监理审核。
（7）布设原则及精度
1）平面控制从整体考虑，遵循先整体、后局部,高精度控制低精度的原则。
2）轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行.
3)控制点选在通视条件良好、安全、易保护的地方.
4）平面控制网的精度技术指标必须符合表2.1—3的规定：
表2.1-3 平面控制网的测量精度要求
等级
测角中误差（mβ）
测距相对中误差
相对闭合差
四等
±2。5
1/80000
1/35000
5)控制桩位必须用混凝土保护,地面以上设醒目的围护栏杆，防止施工机具车辆碰压,见图2。1—1。
Ø25螺纹钢
围护栏杆

图2.1-1 控制桩埋设及保护示意图
100×100×10钢板
控制点

(8）平面总控制网
平面轴线控制网分地下施工阶段和地上施工阶段两部分进行投测,用全站仪导线法测量。其中地下室控制点在建筑物外侧布设点位,距轴线距离具体按照现场情况定。
主体结构施工阶段,分别在各单体建筑物内设置控制点，建立控制网,逐层向上引测.
（9）高程控制网的建立
1）控制点的埋设
图2.1-2 水准点埋设示意图

Ø25螺纹钢

高程控制网以业主提供的场区水准基点为依据，在地下室施工阶段和地上施工阶段的平面总控制网点上均布设10个控制点，形成环形闭合水准路线。水准点埋设见图2.1-2。
2） 控制测量
高程控制测量按《国家一、二等水准测量规范》规定的二等水准测量要求进行,仪器为数字水准仪。
3） 精度等级
高程控制网等级为二等，技术要求见表2.1—4.
表 2。1—4 水准测量技术要求
序号
分类
项目
1
等级
视线长度（m）
前后视距差（m)
前后视距累积差（m)
视线高度(m）
基辅分划读数之差（mm）
闭合差
(mm)
2
二等
≤30
≤1。0
≤3。0
≥0。3
≤0。3
4
2。1。3 土方工程测量
(1）平面测量
进场后首先根据轴线控制桩采用经纬仪复核基坑土方开挖轴线的准确性.
（2）高程测量
在基坑支护施工阶段,重点对桩顶标高进行控制；在基坑土方开挖阶段，土方采用分层开挖法，对土面标高以及地下室基坑的水平支撑中心标高进行有效控制;在土方开挖完成进入地下室施工阶段后，在基础高程测量施工时，深度利用主体高程控制或利用支撑标高进行测量。详见图2.1—3.
水准仪
塔尺
高程基准点
钢尺
脚手架管
重锤
标高控制点
视线

图2。1-3 土方工程高程传递示意图
（3)基底土方开挖标高控制
在基础底板余土及基础承台、基础梁土方开挖时，测量人员要对开挖基底深度进行实时测量，用水准仪抄测出挖土标高。
2.1。4 地下结构工程测量
（1)轴线控制桩的校测
在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位移动.校测仪器采用测角精度0。5″、测距精度为1mm+1ppm的全站仪.
（2)平面测量
1) 垫层轴线放样
在垫层上进行基础定位放线前，复测轴线控制桩无误后，再用经纬仪以正倒镜挑直法投测各控制线,投测允许误差±2mm,见图2.1—4。
图 2.1-4 垫层轴线放样示意图
经纬仪
经纬仪
垫层
轴线
轴线

2） 基坑轴线放样
将经纬仪架设基坑边上的轴线控制桩位上;经对中、整平后,后视同一方向桩(轴线标志）,将所需的轴线投测到施工的平面层上；在同一层上投测的纵、横向轴线各不得少于两条;以此作角度、距离的校核，见图2。1—5;经校核无误后，方可在该平面上放出其它相应的轴线及细部线。
图 2.1-5 基坑轴线线放样示意图
经纬仪
控制桩
控制点
控制桩
纵向轴线控制桩
横向轴线控制桩
视线
视线

3） 楼层轴线复核
每一层平面或每一施工段测量放线完成后，必须进行自检,自检合格后及时填写楼层放线记录表并报监理验线,以便能及时进行下道工序.
（3）高程测量
1) 标高引测
在向基坑内引测标高时,首先联测高程控制网点，以判断场区内水准点是否被碰动；经联测确认无误后,方可向基坑内引测所需的标高。进场施工时，直接将高程控制点引测到基坑里。
2） 采用50m钢卷尺水准法在同一平面层上所引测高程点，与各层标高控制点作相互校核，每次各单体校核不少于4个点，校核后的校差不得超过3mm，取平均值作为该段施工标高的控制点,引测到附近的立柱上进行标识，以便施工中使用.
3） 标高控制线放样
待模板拆除后，用水准仪在高程控制点以外的柱子上抄测每层结构+1。000m 线，作为该层结构施工标高控制的依据。
2.1。5 地上结构工程测量
（1）平面轴线控制点的布设
图 2.1-7 预埋后弹线示意
图 2.1-6 预埋件制作示意
在地下室施工完成后,依据基坑边布设的平面控制网,在±0.000m楼面布设轴线控制基准点（见图2。1—6，2。1—7）,并用全站仪进行坐标校核，作为地上部分平面控制依据。随着施工的进程，主楼部分轴线控制基准点分阶段向上传递转换。
（2) 控制点传递原则
为了保证楼层的铅垂性，使固定在底板面上的控制点精确传递至施工层，以控制施工层的各轴线，为保证传递精度,竖向传递必须分段投测。
（3) 控制点传递方法
将激光铅直仪架设在首层楼面基准点上，对中、整平后,接通电源射出激光束。基准控制点与激光接收靶中心重合后确定控制点的点位并加以保护，见图2.1—8.
图2。1-8 激光铅直仪传递控制点示意
2。1.6 楼层测量
(1)施工层放线
施工层放线时，先在结构平面上校核投测轴线,闭合后再细部放线。室内应把建筑物轮廓轴线作为关键部位。
（2)高程测量
1） 标高基准点的建立
在各单体首层分别建立4个标高测量基准点,部位设在四个外大角，采用水准仪由施工现场内高程测量控制点引测，校核合格后作为起始标高。
2) 标高传递
高程控制点的传递是在底层平面控制点预留孔正下方架设好全站仪,先精确测定仪器高,再转动全站仪进行竖向垂直测距，最后通过计算整理求得激光反射片的高程，然后按规范规定的二等水准测量的要求把激光反射片的高程传递到剪力墙外壁上.
3) 标高控制线的建立
施工层抄平之前，先校测首层传递上来的三个标高点。
2.1。7 装饰工程测量
(1）轴线的恢复和引测
轴线恢复前对每条轴线的相对距离、角度进行校核，把面层的附着物清理干净,用墨线重新弹出,用于隔墙的平面位置控制；柱立面的轴线由恢复后的轴线进行引测,并弹出墨线用红油漆标识;根据恢复后的轴线及图纸上隔墙线与轴线的关系依次放出
各楼层的隔墙线，用墨线弹出.
(2)标高的抄测
+0。500m 线在装饰工程中因为高度太低上返易造成误差，一般把装饰线定在＋1.000m,这样可以为施工时定标高提供方便。
楼层+1。000m 抄测前先用水准仪校测结构施工从首层传递在核心筒壁的标高控制点，当校差小于3mm时,取其平均高程引测水平线。楼层+1。000m 线抄测，将激光扫平仪安置在测点范围的中心位置，抄测各施工区内的装饰水平线并用墨线标示。
2.1.8 沉降观测
（1) 沉降观测的目的
沉降观测的主要目的是通过对建筑的沉降进行一个时期的跟踪观测，获得建筑物准确可靠的沉降数据，了解建筑物的实际沉降情况,为建筑施工和运营安全提供数据保证。
（2） 沉降基准点布设
1) 基准点布点原则
沉降基准点是沉降观测的依据，每项工程应有6个稳定可靠的基准点,并每半年检测一次，以保证沉降观测成果的正确性;沉降基准点与观测点的距离不宜太远，以保证足够的观测精度;沉降基准点须埋设在建筑物的压力传播范围以外，距离建筑物基坑边线不小于2倍基坑深度.
2) 基准点的埋设及测量
沉降观测基准点采用测量总控制网埋设的控制点.
基准点高程的校测:基准点使用前，用Dini10 电子水准仪从业主提供的水准基点与场区内6个水准基准点联测，经平差计算后的6个基准点高程数据作为本工程沉降观测的基准点高程。沉降观测基准点布设闭合路线，其主要技术要求和测法应符合表2.1—5规定.
表2。1—5 沉降观测技术要求（单位mm）
等级
相邻基准点高差中误差
每站高差中误差
往返较差、附合或环线闭合差
检测已测高差较差
观测方法及要求
二等
±1。0
±0。30
0。6
0。8
往、返各两次
注：n 为测站数
3） 沉降观测点的布设
① 布点原则
依据《建筑变形观测规程》(JGJ/T8－97）的要求,沉降观测点布设位置应符合表2.1—6要求：
表2。1—6 沉降观测点布设位置要求
序号
内容
1
布置在变形明显而又有代表性的部位；
2
稳固可靠、便于保存、不影响施工及建筑物的使用和美观；
3
避开暖气管、落水管、窗台、配电盘及临时构筑物;
4
承重墙可沿墙的长度每隔20m左右设置一个观测点；
5
在转角处、沉降缝两侧设置观测点；
6
框架式结构的建筑物应在柱基上设置观测点。
② 埋设方法
为了便于观测及长期保存，观测点宜采用不锈钢标志，见图2。1-9：
图2.1-9 沉降观测点大样图
③ 沉降观测点的布置
针对本工程建筑结构形式，根据设计图纸和规范要求，沉降观测埋设在首层剪力墙、外部柱侧面标高+0。5m 处。
(3）观测技术要求
1) 观测仪器
选用德国 Dini10型数字式精密电子水准仪及与其配套铟瓦条码尺.
2) 观测方法
沉降观测按《建筑变形观测规程》规定的二等水准测量要求，采用单路线往返观测。观测过程中应做到:主要观测人员固定、仪器及附属设备固定、安置的尺位固定、观测方法及程序固定。
3) 观测的技术要求
沉降观测的视线长度、前后视距差、视线高度按表2。1-7的要求进行。
表2。1—7 沉降观测要求
等 级
仪器
型号
视线
长度
前后视
距差
前后视距累
积差
视线
高度
往返较差、附合或环线闭合差
二等
Dini10
≤30m
≤1。0m
≤3.0m
≥0.3m
4
2。2 锚杆工程施工方案
2。2.1 施工顺序
测量定位——钻机成孔—-清空——孔深检验—-安装锚杆——一次注浆——二次注浆.先进行抗拔试验锚杆施工，待做完拉拔实验后进行工程锚杆施工。
2.2。2 施工要点
测量定位：按设计施工图纸平整场地，用全站仪，测放出预应力抗浮锚杆的孔位,并用打钢筋标记，并编号。如受建筑物的影响,按实际情况协商定位.
钻机就位：锚杆孔位定出来，即可移钻机就位，然后用木枋将钻机垫平稳,保证施钻过程中钻机不会有较大的晃动而影响成孔施工，最后按照设计的锚杆倾角，用罗盘仪或吊线法调整好钻杆的角度，再适当调整钻机的位置，使钻头对准所要施工的锚杆孔位,锚杆倾角允许偏差为±1°,孔口出放置0。5米深套管。
成孔:锚杆成孔采用成孔锚杆工程钻机,钻孔直径为150mm，钻孔位置纵横向偏差均不得大于±50mm。钻进过程中出现塌孔，可采用泥浆循环护壁成孔.每根锚杆的钻孔必须详细做好钻孔施工记录.
清孔:当成孔达到设计深度后，注浆前用高压水清孔,排出孔内沉渣，直至孔口返出较为干净的无大量沉渣的水为止。但需注意清孔时间不宜过长，以防塌孔影响拔管及注浆质量。
钢筋制作：（1)钢筋的连接方式采用闪光对接或电焊搭接.锚杆体制作时，杆体的下料长度应考虑锚杆的设计长度、锚固的尺寸。
（2）锚杆的钢筋长度是根据孔深度加上砼底板锚筋的长度,切好钢筋后,现场进行加工,将锚杆连接后,按设计图纸加工钢筋的尺寸及形状，然后固定在定位器上，定位器不少于两个.要求锚杆制作平顺,定位支架及保护层焊接应饱满。
（3)锚杆筋体制作前应清除表面油污及锈膜。
锚杆安放：锚杆制作好后，将注浆管(事先检查有无破裂或堵塞）插入在锚杆体中,绑扎松紧合适，以注浆后较易拔出为宜，注浆管下端要比锚杆下端短20～30cm,注浆管应与锚杆一同下入孔中，锚杆应距孔底0。5米。下锚时应避免锚杆扭曲、弯折及各部件的松脱.下锚过程中若遇杆体无法下至孔底或注浆管明显回升过长时，应将杆体拔出并用钻机重新扫孔或安装好注浆管后再下锚.
注浆：（1)下入锚杆清孔后即可用注浆泵进行注浆，注浆采用孔底返浆法二次注浆工艺施工。第一次注浆压力为0.4兆帕-0。6兆帕，从孔底开始,注至孔口反浆，一次注浆管必须拔除；二次注浆应在一次注浆压力形成的水泥结石体强度达到15。0MPa后，用高压注浆泵进行,压力2。5~4。5MPa。由于浆体凝结收缩，应在孔口处随时补浆。注浆材料所用浆液为M30纯水泥浆，水灰比为0。45～0。5,充盈系数不小于1。20，必要时可加入适量的早强剂,加快施工速度。现场应严格按设计的配合比配制浆液，浆液应搅拌均匀，经过筛选后方可泵送，灌注要连续,不得中断,并应在初凝前用完。注浆过程中,当见到浆液从孔口外溢时，即可将注浆管逐步向外拔出，直至拔出孔口,要求保证孔内水泥浆饱满。注浆完后应将锚杆头临时支撑，以保证锚杆在孔口中央位置。
（2）注浆过程中,若发现注浆量大减少或注浆管爆裂时,应将杆体及注浆管拔出，待更换注浆管后,再下放锚杆体；若中途耽搁时间过长超过浆液初凝时间，应重新清孔、下锚、注浆.注浆过程应做好详细、完整的施工记录。
（3）因浆液凝固时收缩使浆体回落后，必须及时进行补浆。
（4）注浆后，在浆体强度未达到设计要求前,锚杆体不得承受外力或由外力引起的锚体移动。
2。2。3 质量要求
位置
允许偏差
备注
钻孔深度
大于等于30mm

孔位纵横向偏差
±100mm

孔位垂直度
±1°

水灰比
0。5±0。1

2.2。4 注意事项
(1）钻孔中的钻进,出渣，清空，一次注浆需一次完成.
（2）由于现场已开挖完毕，钻孔出渣需用塔吊转运，每日下班前需将现场渣土清除至指定场地。
(3）为防止塌孔,现场采取“隔一钻一”,避免因注浆而造成相邻的施工孔塌孔.
（4）如果在施工过程中出现塌孔应用钻机进行二次清孔后及时注浆。
2.3 支护工程施工方案
2。2.2 人工挖孔桩施工方案
（1）材料及主要机具
水泥:宜采用425号普通硅酸盐水泥.
砂：中砂或粗砂，含泥量不大于5％。
石子：粒径为0。5～3.2cm的卵石或碎石;桩身混凝土也可用粒径不大于5cm的石子，且含泥量不大于2%.
水：应用自来水或不含有害物质的洁净水。
外加早强剂应通过试验选用，粉煤灰掺合料按试验室的规定确定。
钢筋：钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告。
一般应备有三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯（低压36V、100W）,电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全帽、安全带等。
模板:组合式钢模，弧形工具式钢模四块（或八块）拼装。卡具、挂钩和零配件.木板、木方，8号或12号槽钢等。
（2）作业条件
1）人工开挖桩孔,井壁支护应根据该地区的土质特点、地下水分布情况，编制切实可行的施工方案，进行井壁支护的计算和设计.
2)开挖前场地应完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕.各项临时设施，如照明、动力、通风、安全设施准备就绪。
3）熟悉施工图纸及场地的地下土质、水文地质资料,做到心中有数。
4)按基础平面图，设置桩位轴线、定位点;桩孔四周撒灰线.测定高程水准点。放线工序完成后，办理预检手续。
5）按设计要求分段制作好钢筋笼。
6）全面开挖之前，有选择地先挖两个试验桩孔，分析土质、水文等有关情况，以此修改原编施工方案。
7）在地下水位比较高的区域，先降低地下水位至桩低以下0。5m左右。
8）人工挖孔操作的安全至关重要,开挖前应对施工人员进行全面的安全技术交底;操作前对吊具进行安全可靠的检查和试验，确保施工安全.
（3）工艺流程：
放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位（中心）轴线→架设垂直运输架→安装电动葫芦（卷扬机或木辘轳）→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板（放附加钢筋）→浇第二节护壁混凝土→检查桩位（中心）轴线→逐层往下循环作业→孔底爆破入岩、清理孔底→检查验收→吊放钢筋笼→放混凝土溜筒(导管)→浇筑桩身混凝土（随浇随振）→插桩顶钢筋
（4)施工要点
1)放线定桩位及高程：在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准许点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。孔位线定好之后，必须经有关部门进行复查，办好预检手续后开挖.
2）开挖第一节桩孔土方：开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸.每节的高度应根据土质好坏、操作条件而定，本工程设计每节高度为1。0m。
3)支护壁模板附加钢筋:为防止桩孔壁坍方，确保安全施工，成孔应设置井圈,本工程护壁为钢筋混凝土. 护壁模板采用拆上节、支下节重复周转使用.模板之间用卡具、扣件连接固定也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑,防止内模因受涨力而变形。不设水平支撑，以方便操作。第一节护壁以高出地坪150~200mm为宜，便于挡土、挡水。桩位轴线和高程均应标定在第一节护壁上口,护壁厚度为上口175mm、下口100mm.
4）浇筑第一节护壁混凝土:桩孔护壁混凝土每挖完一节以后应立即浇筑混凝土。人工浇筑,人工捣实，混凝土强度为C30，坍落度控制在100mm,确保孔壁的稳定性.
5）检查桩位（中心）轴线及标高:每节桩孔护壁做好以后，必须将桩位十轴线和标高测设在护壁的上口，然后用十字线对中，吊线坠向井底投设,以半径尺杆检查孔壁的垂直平整度.随之进行修整，井深必须以基准点为依据,逐根进行引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。
6）架设垂直运输架：第一节桩孔成孔以后,即着手在桩孔上口架设垂直运输支架。支架有:木搭、钢管吊架、木吊架或工字钢导轨支架几种形式；要求搭设稳定、牢固.
7）安装电动葫芦或卷扬机：在垂直运输架上安装滑轮组和电动或穿卷扬机的钢丝绳，选择适当位置安装卷扬机.如果是试桩和小型桩孔，也可以用木吊架、木辘轳或人工直接借助粗麻绳作提升工具。地面运土用手推车或翻斗车。
8）安装吊桶、照明、活动盖板、水泵和通风机。
9）开挖吊运第二节桩孔土方（修边),从第二节开始，利用提升设备运土,桩孔内人员应戴好安全帽，地面人员应拴好安全带.吊桶离开孔口上方1。5m时,推动活动安全盖板，掩蔽孔口，防止卸土的土块、石块等杂物坠落孔内伤人.吊桶在小推车内卸土后，再打开活动盖板,下放吊桶装土.桩孔挖至规定的深度后，用支杆检查桩孔的直径及井壁圆弧度，上下应垂直平顺,修整孔壁.
10）先拆除第一节支第二节护壁模板，放附加钢筋,护壁模板采用拆上节支下节依次周转使用。如往下孔径缩小，应配备小块模板进行调整。模板上口留出高度为100mm的混凝土浇筑口，接口处应捣固密实。拆模后用混凝土或砌砖堵严,水泥砂浆抹平，拆模强度达到1MPa。
11)浇
