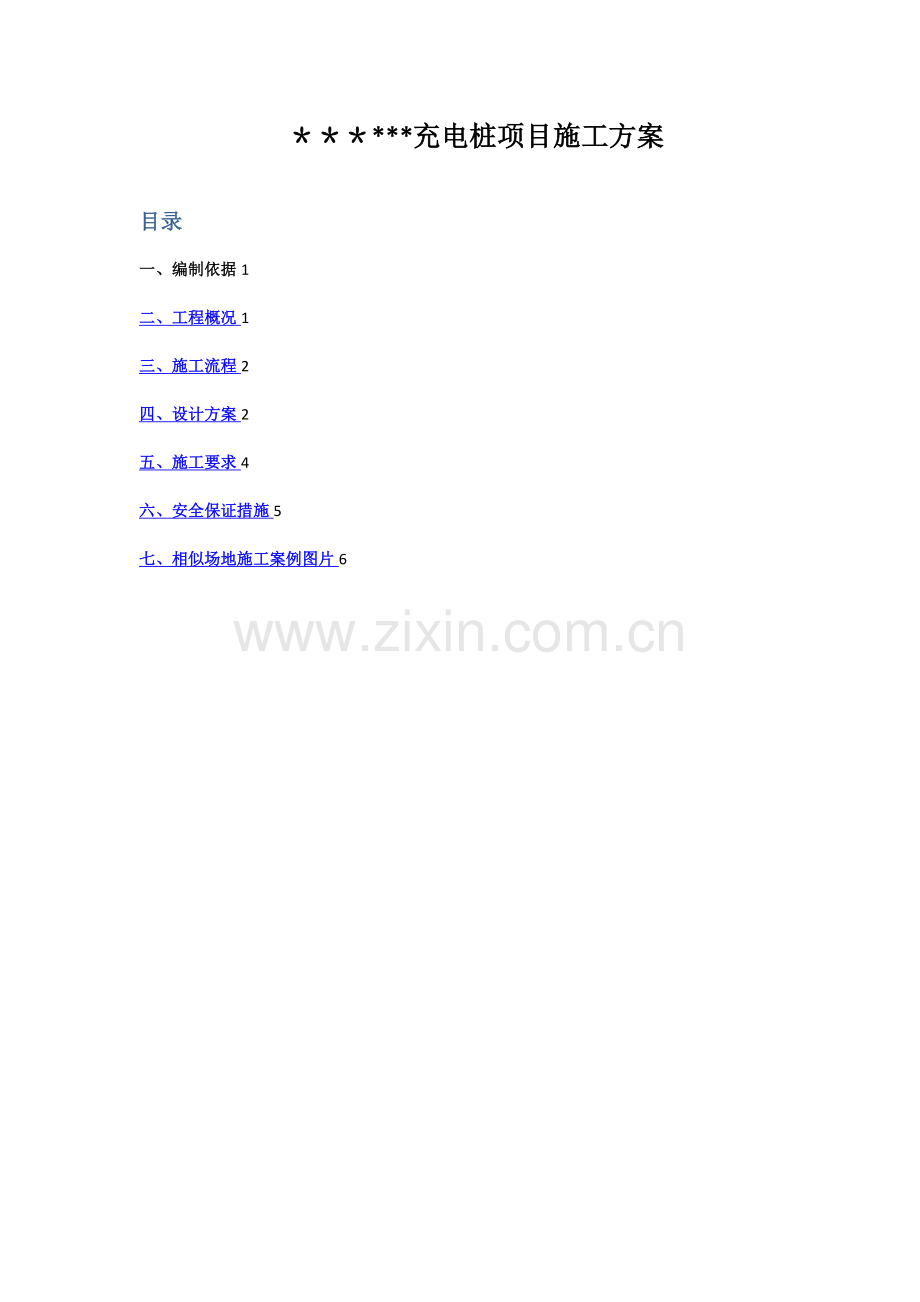

＊＊＊***充电桩项目施工方案
目录
一、编制依据1
二、工程概况1
三、施工流程2
四、设计方案2
五、施工要求4
六、安全保证措施5
七、相似场地施工案例图片6
4

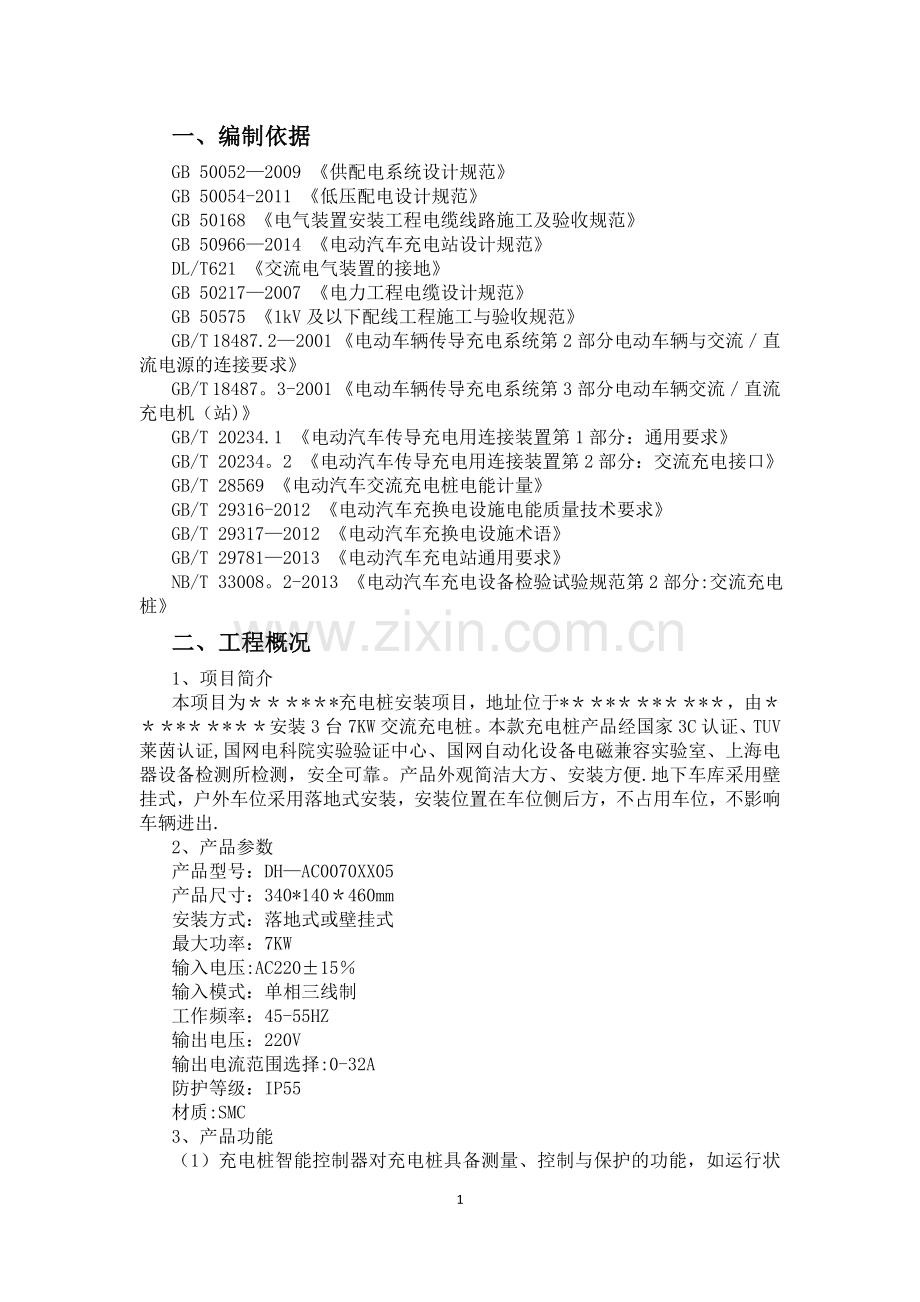

一、编制依据
GB 50052—2009 《供配电系统设计规范》
GB 50054-2011 《低压配电设计规范》
GB 50168 《电气装置安装工程电缆线路施工及验收规范》
GB 50966—2014 《电动汽车充电站设计规范》
DL/T621 《交流电气装置的接地》
GB 50217—2007 《电力工程电缆设计规范》
GB 50575 《1kV及以下配线工程施工与验收规范》
GB/T 18487.2—2001 《电动车辆传导充电系统第2部分电动车辆与交流／直流电源的连接要求》
GB/T 18487。3-2001 《电动车辆传导充电系统第3部分电动车辆交流／直流充电机（站)》
GB/T 20234.1 《电动汽车传导充电用连接装置第1部分：通用要求》
GB/T 20234。2 《电动汽车传导充电用连接装置第2部分：交流充电接口》
GB/T 28569 《电动汽车交流充电桩电能计量》
GB/T 29316-2012 《电动汽车充换电设施电能质量技术要求》
GB/T 29317—2012 《电动汽车充换电设施术语》
GB/T 29781—2013 《电动汽车充电站通用要求》
NB/T 33008。2-2013 《电动汽车充电设备检验试验规范第2部分:交流充电桩》
二、工程概况
1、项目简介
本项目为＊＊＊*＊*充电桩安装项目，地址位于*＊＊*＊＊*＊＊*＊，由＊＊＊*＊＊*＊＊安装3台7KW交流充电桩。本款充电桩产品经国家3C认证、TUV莱茵认证,国网电科院实验验证中心、国网自动化设备电磁兼容实验室、上海电器设备检测所检测，安全可靠。产品外观简洁大方、安装方便.地下车库采用壁挂式，户外车位采用落地式安装，安装位置在车位侧后方，不占用车位，不影响车辆进出.
2、产品参数
产品型号：DH—AC0070XX05
产品尺寸：340*140＊460mm
安装方式：落地式或壁挂式
最大功率：7KW
输入电压:AC220±15％
输入模式：单相三线制
工作频率：45-55HZ
输出电压：220V
输出电流范围选择:0-32A
防护等级：IP55
材质:SMC
3、产品功能
（1）充电桩智能控制器对充电桩具备测量、控制与保护的功能，如运行状态监测、故障状态监测、以及充电过程的联动控制.
（2)具备防雷保护、过载保护、短路保护和漏电保护功能.
（3）充电便捷，即插即用.
三、施工流程
充电桩建设工程主要包含四个阶段：施工准备、工程施工、工程验收和工程移交阶段,每个阶段都有具体的施工流程，具体施工流程如下图所示.
充电桩建设工程施工流程程

四、设计方案
设计方案说明:
（1）从E座地下一层高配电室引出电源,从负一层至C座地下停车库通风口引到地面，地面电缆为地下敷设.
（2）电缆采用穿管埋地敷设。
(3）充电桩及配电箱采用浇筑基础落地安装，距离车档不小于1m.
五、施工要求
1、供电电源采用TN—S系统，为三相五线制，接地电阻应小于4Ω.
2、电能质量
AC380V供电电压正、负偏差范围：-7％～+7％
AC220V供电电压正、负偏差范围：-10％~+7％
3、缆线穿设前,管口应做防护，端口处应有电缆保护层受到磨损的措施,如增加橡胶垫；穿设后，管口应封堵。在实际施工中，电缆保护钢管的两端均应做成喇叭口,以防止电缆外皮被划伤。
4、金属电缆桥架及其支架引入或引出的金属电缆导管必须接地（PE)或接零(PEN）可靠.
5、线槽安装位置左右偏差应不大于50mm,水平偏差每米不大于2 mm,垂直线槽垂直度偏差不大于3 mm.
6、线槽内的导线或电缆不应有接头，接头应在分线盒内或出线口进行。
7、施工中如需占用业主场地或道路;用水、用电;破坏道路、绿化、设施等,需要提前告知业主并协商一致,不得野蛮施工.
8、合理布置和安放施工期间现场所需的设备、材料、机具，明确材料、设备等物质需要量及进场计划、运输方式、处置方法,确保实现施工现场秩序化、标准化、规范化，体现出文明施工水平。
9、明确施工责任区的管理，遵循“谁施工、谁负责”的原则,每个施工区域、施工点、作业面做到“工完、料尽、场地清”。
六、安全保证措施
施工安全相关措施应符合《GBT 18384—2001 电动汽车安全要求》和《电力生产企业安全设施规范手册》要求的规定。
1) 安装公司应具有电力设备安装资格证书。
2) 施工人员必须经过安全培训考核合格后才能正式上岗作业，并持证上岗,施工队要做班前安全、消防交底。施工人员严格按操作规程及安全技术要求进行操作。
3) 所有参与实施人员要遵循“安全第一,预防为主"的原则.
4) 施工单位应设专职安全员，负责施工安全管理.并保证工地和工程施工保持良好的秩序，以避免发生人身、设备事故及火灾事故。
5) 施工人员进入现场一律穿工作服,严禁穿短裤、短袖、拖鞋、高跟鞋、硬底鞋或赤膊进入施工现场。
6) 进入施工现场必须戴好安全帽,系好帽带。1。8米以上高空作业必须系好安全带，扣好保险挂钩，安全带要高挂低用.使用梯子时要有专人看护。
7) 临时用电，不准架设裸导线,不得成束架敷设，严禁在金属支架等导电物体上直接敷设。
8) 所有工具都必须有完整的绝缘手柄，并须有监护人员再次检查绝缘确定无疑。
9) 带电工作时要扎紧袖口，使用安全绝缘工具进行操作，不允许手直接接触带电体，也不允许身体同时接触两相或相与地。
10) 充电桩的安装为断电操作,严禁带电作业。
11) 设置工作区域，必须有明显的标志，非工作人员不得进入.若工作区域与道路相连接，则需要有慢行标志。
12) 拆除不用的电气设备，应彻底拆除，不准遗留线头，但准拆到开关处.
13) 工作区内禁止吸烟，饮酒后不得进入工作现场。
14) 带有自走装置的设备需要锁定自走装置后才可以登高作业.
15) 安装公司需要配备垃圾收集， 清运设备.
16) 若工作区域与道路相连， 需要穿着安全警示服。
17) 若安装需持续多日， 则每天须将现场清扫干净、工具归位、现场不能有裸露的导体、保留工作区域设置。
18) 当作业有粉尘产生时, 需要配备吸尘装置和口罩。
19) 当操作电动工具时，如果有火花产生，须先清除半径4米范围内的易燃易爆的物品.
20) 登高进行电工作业时，腰间配备专业工具包.
21) 电压的获取应停电施工，且关闸停电操作应由建筑业主单位管理人员完成.
22) 现场临时用电必须用带触保器的插座。若无法使用插座时,必须由持有效上岗证的专职电工进行接线,其他任何操作人员均不得私自接改用电线路。
23) 施工现场需要动用明火时，应有符合规定的安全措施和配备消防器材，并征得同意。
24) 下雨天停止室外施工.
25) 如发生安全事故，应在事故发生后按要求报告上级主管部门。按规定立即组成事故调查组，对事故进行调查分析。
26) 一般情况下，严禁带电作业，如确需带电作业，需有电工资质人员进行操作，并且必须至少两人以上同时在场，保证一人操作，至少一人监护.
27) 其他，除满足上述要求外，还需遵守国家、地方和行业等安全施工要求。
七、相似场地施工案例图片
车库安装图例
户外车位安装图例
