某工程给排水及消防施工组织设计.doc

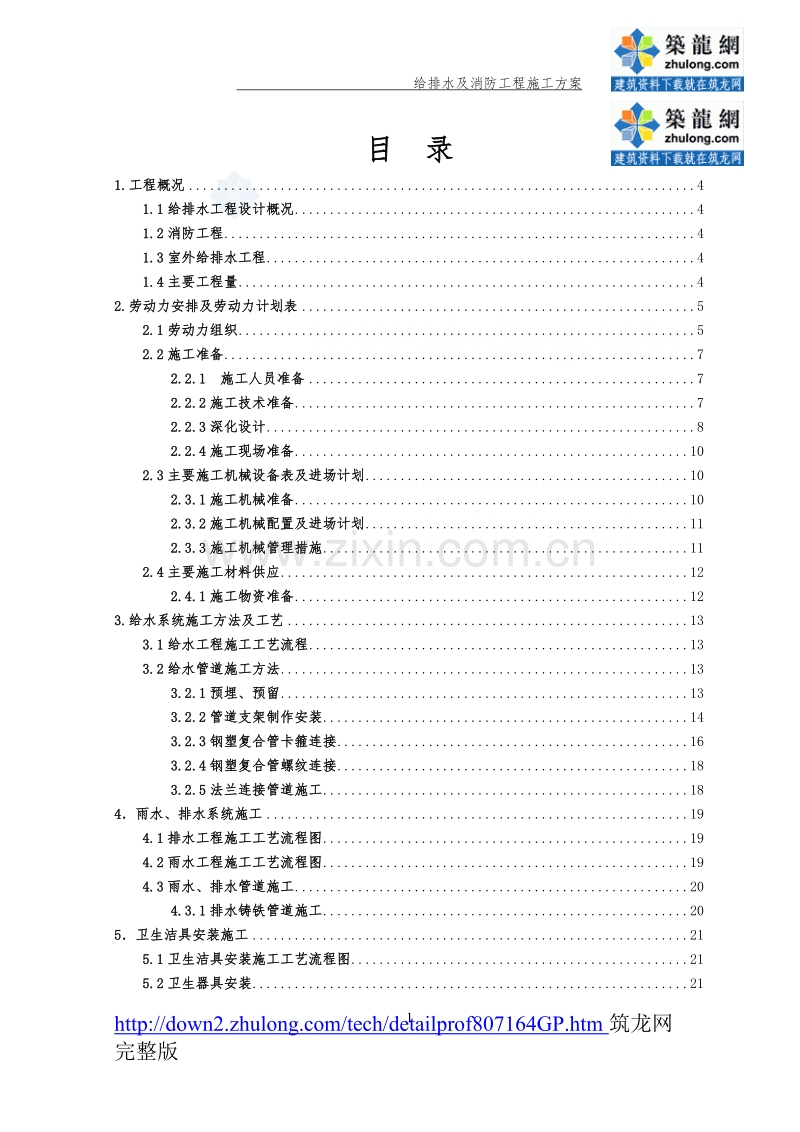

给排水及消防工程施工方案目 录1.工程概况41.1给排水工程设计概况41.2消防工程41.3室外给排水工程41.4主要工程量42.劳动力安排及劳动力计划表52.1劳动力组织52.2施工准备72.2.1 施工人员准备72.2.2施工技术准备72.2.3深化设计82.2.4施工现场准备102.3主要施工机械设备表及进场计划102.3.1施工机械准备102.3.2施工机械配置及进场计划112.3.3施工机械管理措施112.4主要施工材料供应122.4.1施工物资准备123.给水系统施工方法及工艺133.1给水工程施工工艺流程133.2给水管道施工方法133.2.1预埋、预留133.2.2管道支架制作安装143.2.3钢塑复合管卡箍连接163.2.4钢塑复合管螺纹连接183.2.5法兰连接管道施工184雨水、排水系统施工194.1排水工程施工工艺流程图194.2雨水工程施工工艺流程图194.3雨水、排水管道施工204.3.1排水铸铁管道施工205卫生洁具安装施工215.1卫生洁具安装施工工艺流程图215.2卫生器具安装215.2.1小便器安装215.2.2坐便器安装225.2.3蹲便器的安装225.2.4洗脸盆（洗涤盆）安装225.2.5地漏安装225.2.6卫生器具安装质量标准226室外给排水管道敷设安装256.1管道施工顺序256.2管沟开挖工艺流程256.2.1测量256.2.2放线256.2.3开挖要求256.2.4沟底清理夯实266.2.5砂垫层266.3排水管道安装266.4检查井等附属构筑物砌筑266.5排水管道灌水和通水试验276.6给水管道安装276.6.1给水管施工工艺流程276.6.2注意事项276.6.3室外给水管道安装的允许偏差和检验方法286.7消火栓及附属构筑物砌筑286.8土方回填287消防给水和灭火设备297.1室内消火栓灭火系统施工297.1.1工艺流程297.1.2 施工准备297.1.3消火栓系统管道安装307.1.4箱体安装307.1.5节流装置317.1.6试压、冲洗327.1.7系统通水调试327.1.8技术标准337.1.9施工注意事项337.2湿式自动喷水灭火系统施工347.2.1湿式自动喷水灭火系统施工工艺流程图347.2.2施工准备347.2.3管道安装357.2.4支吊架制作安装367.2.5报警阀组及其他组件安装367.2.6喷头安装387.2.7消防水泵组安装397.2.8消防水泵结合器安装417.2.9系统试压、冲洗417.2.10系统调试437.3大空间灭火系统施工447.3.1大空间智能型主动喷水灭火系统工作原理447.3.2工艺流程457.3.3安装技术要求458.质量保证措施478.1 分项工程质量控制程序478.2质量保证措施478.2.1过程控制有效制度478.2.2做好超前技术准备工作498.2.3建立健全监控机制498.2.4加强施工队伍的管理，确保操作质量。508.2.5严把材料关，防止劣质材料进场。508.2.6严格工序管理508.2.7加强成品保护，确保工程免受人为损失。518.3 分项工程质量控制流程518.3.1室内给水管道工程质量控制程序518.3.2 室内给水设备安装工程质量控制程序538.3.2 室内给水设备安装工程质量控制程序538.3.3室内排水管道安装工程质量控制程序538.3.4室内卫生器具安装工程质量程序控制558.4质量通病防治措施568.4.1管道支架安装568.4.2预留孔洞、构件568.4.3套管安装568.4.4管子切割578.4.5钢管套丝578.4.6钢管焊接588.4.7塑料管胶接588.4.8油漆涂料598.4.9绝热保温599.安全保证措施59给排水及消防工程施工方案1.工程概况1.1给排水工程设计概况1.2消防工程消防工程包括消火栓系统、自动喷淋系统、大空间灭火系统。室内消防管采用内外壁热浸镀锌钢管，小于DN65螺纹连接；大于DN65沟槽卡箍连接；水泵房内采用法兰连接。工作压力为1.0MPa。1.3室外给排水工程室外给水管采用聚乙烯给水管法兰连接或电热熔连接，排水管和雨水管采用硬聚氯乙烯双壁波纹管，弹性密封橡胶圈承插接口1.4主要工程量 给排水及消防主要工程量表 序号项 目单位工程量备注1生活变频供水设备套1HLS-18/0.42型2自喷给水加压泵台2XBD6/30-SLH型3室外消火栓给水加压泵台2XBD4/30-SLH型4室内消火栓给水加压泵台2XBD6/20-SLH型5消防水炮给水加压泵台2XBD14/40-SLH型6消防增压稳压设备套2ZW（L）-ZX-A型7全自动落地式膨胀水箱套1DY-3500/1型8水箱自洁消毒器台1WTS-2A型9不锈钢生活水箱个1L*B*H=3*2*2.5m10不锈钢消防水箱个1L*B*H=4*3*2m11台式洗脸盆个54陶瓷洗脸盆12挂斗式小便器个40陶瓷小便器13蹲式大便器个78陶瓷大便器14坐式大便器个2陶瓷坐式大便器15洗涤盆(污水池)安装个12陶瓷洗涤盆16钢塑给水管安装米2200DN15mm-DN10017柔性接口机制铸铁排水管管米1200DN50-DN15018高密度聚乙烯HDPE雨水管米2700D75-D31519带灭火器箱组合式钢板消防柜柜套69SG24D65-J型20手提式干粉灭火器套140MF/ABC321镀锌钢管米8880DN25-DN20022室外聚乙烯给水管米600DN32-DN10023塑料双壁波纹排水管米1600DN200-DN50024室外消火栓个6SS-150型25钢筋混凝土化粪池座2G10-40SQF型, V=40M326砖砌水表井座1水表直径:DN10027砖砌阀门井座9阀门直径:DN50-DN15028砌筑污水检查井座29100检查井29砌筑雨水检查井座461000检查井30虹吸式雨水斗个60SY903132332.劳动力安排及劳动力计划表2.1劳动力组织为了确保本工程施工总进度计划目标的实现，达到保障施工进度和劳动力投入需要的目的，劳动力的投入按阶段配备，安装工程在主体施工和粉刷施工时必须服从土建工程的工期安排，随着土建的进度和工作量的增减及时调整劳动力的配备，做到绝不影响土建的工期。因工程基础施工难度大工程的桩基施工周期长导致主体封顶时间延后，安装工程的施工时间缩短，根据施工总进度计划的要求和施工段的划分情况，安装工程投入劳动力须比正常情况下增加，本工程投入的劳动力高峰时约70人。 劳动力投入计划表工种级别按工程施工阶段投入劳动力情况基础主体粗装修精装修调试验收维保水道工 初级55水道工 中级81040301582水道工 高级231015108电焊工 中级222210电焊工 高级211111油漆工 中级2211杂 工11101022合计15177065302022.2施工准备2.2.1 施工人员准备所有进入火车站安装工程施工的管理人员和工人均要进行进场教育，提高每个员工的纪律性、责任心、团队精神和应急响应能力。1）管理人员的选用：管理人员均是从事过大型工程施工管理的各专业技术人员组成，具有较高的素质和管理水平。所有项目管理人员的持证上岗率达100%。2）操作人员的选用：现场特殊工种的操作人员全部选用具有丰富施工经验的本单位在册职工及专业班组；从事工程项目劳务的作业层人员为我单位自己的技术施工操作人员，便于管理和控制。从而确保现场操作质量，并通过对在施人员的各种培训，提高全体施工人员的质量意识和安全生产的责任感。2.2.2施工技术准备1）在本工程的全过程施工中，我单位将充分发挥在施工技术上的优势，本着技术先行的原则，在施工前就针对技术上的一切问题做好充分的准备，进场后立即进行施工准备工作。2）针对本工程的安装及建筑、结构特点，制定详细且具有针对性的各阶段施工组织设计，并且在施工前向监理申报，等待主管监理工程师、指挥部的批准，随后及时向施工班组做好书面交底工作。3）各技术人员及时熟悉图纸，并通过图纸自审、互审和会审形成图纸会审纪要，作为本次施工质量控制的重要依据之一，同时掌握本工程的特性和应重点注意的问题，给工程的全面施工创造条件。4）根据土建提供的标高为施工过程中的测量控制创造条件。5）合同签订后一个月内向当地行业主管和综治部门办理各种手续，交纳费用，理顺关系，创造顺畅的施工外部环境。6）确定关键、特殊工序及质量控制点，制定相应的技术保证措施及质量和安全生产保证计划，及时做好对于施工班组的逐级交底，以确保在施工中得以切实贯彻实施。2.2.3深化设计深化设计不仅是现场管线综合平衡布置的简单调整，同时包括在遵循原设计精神的前提下对系统进行优化及设备进行技术参数比较和择优选择，确保设备在系统中的适配性和能满足最大的功能需要，杜绝浪费和功率不足。安装工程的图纸深化设计是保证工程顺利进行按时完工和保证工程质量的关键所在。在施工前将根据我们丰富的施工经验结合设计图，组织既有理论基础又有实际经验的现场专业技术人员进行深化设计。设计人员将认真做好图纸会审，图纸会审之前，技术、施工人员应认真熟悉图纸，通过图纸会审，充分领会设计意图，并针对各专业系统进行纵向到底、横向到边地设计，力争保持各专业系统的全面性与完整性，并将各专业系统在楼层平面中反映出来，以便楼层安装前消除可能存在的问题或不足之处。深化设计组人员每人配置一台电脑，采用AUTOCAD绘图。图纸绘制完毕后，在规定的时间内报原设计单位、业主进行会签确认。设计流程：熟悉设计图设计图纸的会审各专业的协调深化设计设计会签（如有问题返回各专业的协调后修改）图纸报审交付施工本工程拟将绘制的具体图纸如下：1）施工详图 主要指工程中的设备房、公共部位管线集中处的图纸、示意图、节点详图（包含平面图、剖面图、节点图等细部深化）。2）设备管线综合协调图纸 主要为与其他各设备安装专业协调过的图纸，依据施工规范，参照设备供应商设计手册及现场情况绘制。图纸上含有各专业工程设备管线的位置、关系及尺寸、安装流程等。暗敷及穿梁管线、公共部位管线集中处等为关键控制部位。（1）综合图、局部图的绘制各专业综合图、局部图是为解决交叉管线复杂部位的合理布置，组织各专业进行图纸会审而绘制的，是搞好专业和工种之间交叉作业的配合、工序之间的衔接指导措施，使整个工程施工重点突出，施工展开有序，进度平衡、合理，达到施工总体计划要求。综合图的绘制是为更好地协调施工现场，各专业交叉有序，在相对有限的空间里更科学、合理、美观、高效地布置各专业管线，实际地反映设备、管道、缆桥等在空间的排列走向。 整体综合图要求提出局部综合图要求提出电气专业图空调专业图给排水专业图综合土建、装饰专业图各专业协调甲方监理协调电脑图纸汇集调整定 位平面管线布置调整出综合图空间管线布置调整合 理整体综合图的绘制，可直观地反映建筑内部所有机电设备管道的走向布置。特别是在大型项目里，便于各专业统一安排组织各部位的施工作业，对潜在的问题，提前反映协调解决，具有较强的可操作性和预见性。局部综合图的绘制，能针对性地反映建筑内部（处）机电设备管道的平面布置和空间布置。适用于某个专业对空间有特殊占用要求的情况，有目的，针对性地识别图纸。（2）吊顶内综合管线布置图走廊吊顶内既有消防干管、又有空调水管、空调风管、强、弱电缆桥架等，加之大梁高度，使可安装空间非常小，各专业之间如果不进行综合布置，极易造成布置混乱，甚至降低吊顶标高，通过绘制管线综合布置图，将管道、电缆桥架、风管的安装位置进行有机协调，使吊顶标高符合设计要求。3）设备与土建综合协调图纸主要指的是本工程施工中所有各专业设备所需的结构预留洞口、结构支护以及设备的混凝土基础布置图。4）竣工图工程施工完毕，能完整反映本工程设备、系统、构件实际安装情况、位置、尺寸及节点的详图，为物业管理制定专用的A4版本的维护管理图。2.2.4施工现场准备施工现场准备工作包括以下一些内容：1）根据现场条件和本施工方案马上进场完成临设搭建，场内施工临时道路铺设和施工用临水、临电设施。2）施工现场加工区，仓库等设施的布置，根据总承包的统一安排实施。3）有计划地组织机械及材料的进场，按总承包要求堆放于指定地点。2.3主要施工机械设备表及进场计划2.3.1施工机械准备1）根据本工程总体施工部署并结合各分部分项施工顺序，拟定施工机械出场计划，按计划要求安排精良的机械设备进场，进行保养和调试。2）对于小型施工机械设备，则根据工程各施工阶段施工进度实际需要进行经济、合理地配置，有计划组织进场。3）所有机械设备进场后均事先规划适当的位置停放，小型设备则在库房内集中储蓄备用。2.3.2施工机械配置及进场计划 施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率（kW）生产能力备注1电焊机AK-500/6KW5中国上海20076KW正常2电焊机AK-300/4KW2中国上海20074KW正常3无齿锯切割机SMTJ3G-4002中国广东20080.7正常4台钻SMTZQ41162中国北京20081.5正常5手电钻108A5中国上海20080.5正常6砂轮机3中国上海20081.0正常7电锤8日本20080.7正常8气割焊工具2中国上海2007正常9套丝机DN15-503中国上海20072正常10套丝机DN15-1003中国上海20072正常11角向磨光机STMS-1802中国江苏20080.6正常12手动试压泵0-1.2MPA2中国上海20081.5正常13电动试压泵DSY-502中国上海20085正常14焊条保温筒4中国上海2008正常15手动液压托盘运车2T2中国上海2007正常16手拉葫芦HS16中国新乡2008正常17直柄电钻3-13mm2中国上海20081.2正常18PP-R热熔机DN151506中国浙江20082正常19混凝土开孔器DN501501中国浙江20082正常20PE管热熔机1厂商配套正常21管道压槽机DN502004厂商配套2007正常22管道开孔机DN25804厂商配套2007正常2.3.3施工机械管理措施1）施工机械在进场前，必须按照我公司管理体系的要求进行检查，经检查合格，贴上标识牌，方可调拨到工地，设备完好率100%。2）物资供应部全面负责现场机械设备的检查维护、保养、管理。3）所有进场设备建立设备台帐，专人保管。进行设备日常的安全检查和维护保养工作。对设备进行盘点，了解现场使用设备的完好情况，不能因机具问题而影响施工进度。4）机具管理员负责编制进场机械设备的安全操作规程，做好设备操作的技术交底工作，保证安全操作和正常使用。5）设备的管理和操作中，机修人员均要有与其相适应的技术能力。严格遵守机械设备安全操作规程，尽量做到定人定机定岗。6）操作人员必须对机械设备进行日常保养，保养的基本内容为“十字操作法”：清洁、润滑、紧固、调整、防腐，保证设备性能正常。7）工程技术部每周对机械设备进行检查，公司设备动力处每月组织一次设备检查，并将检查记录整理建档，以备核查。2.4主要施工材料供应13http:/
