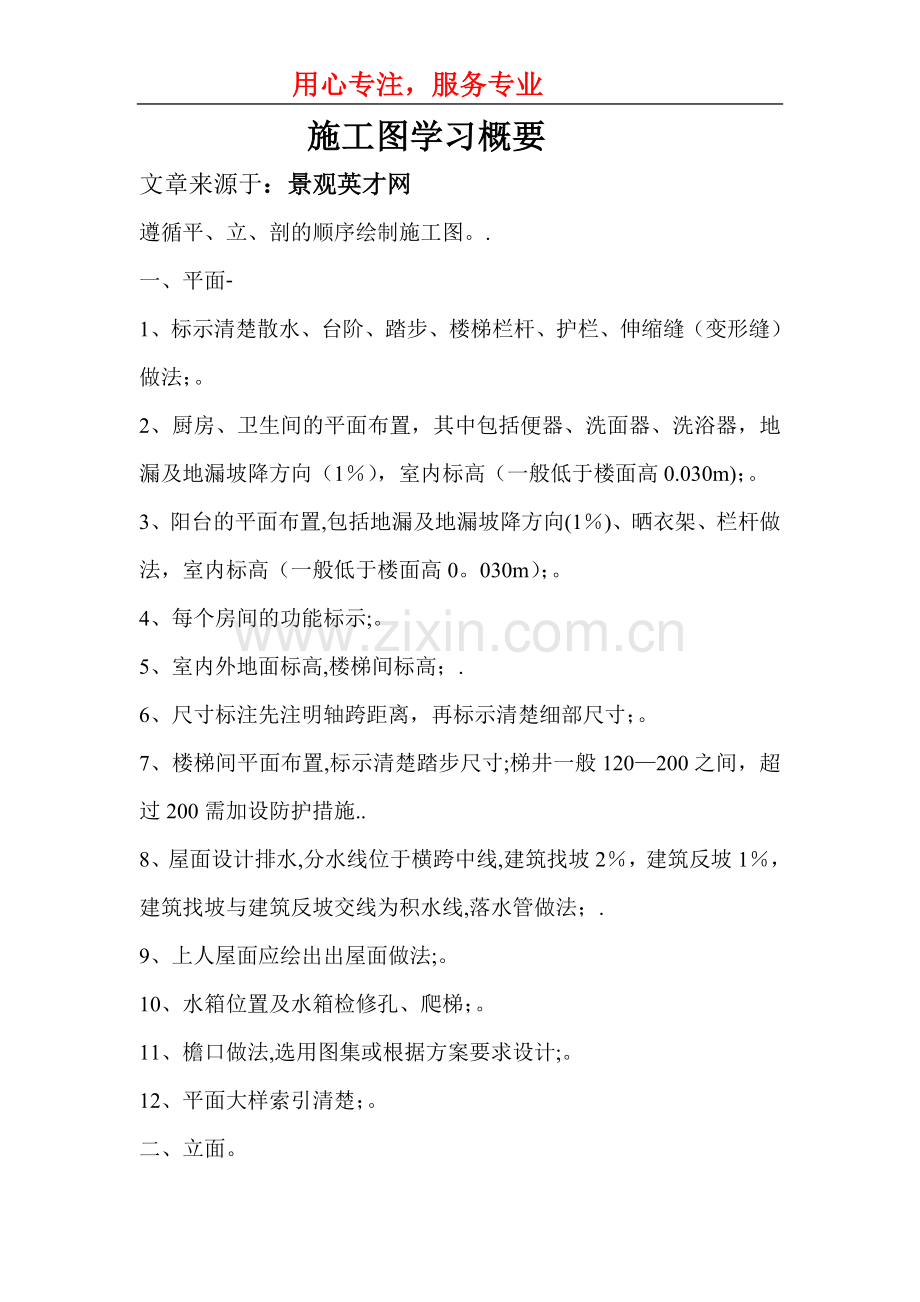

施工图学习概要
文章来源于：景观英才网
遵循平、立、剖的顺序绘制施工图。.
一、平面­
1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；。
2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1％），室内标高（一般低于楼面高0.030m)；。
3、阳台的平面布置,包括地漏及地漏坡降方向(1％)、晒衣架、栏杆做法，室内标高（一般低于楼面高0。030m）；。
4、每个房间的功能标示;。
5、室内外地面标高,楼梯间标高；.
6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；。
7、楼梯间平面布置,标示清楚踏步尺寸;梯井一般120—200之间，超过200需加设防护措施..
8、屋面设计排水,分水线位于横跨中线,建筑找坡2％，建筑反坡1％，建筑找坡与建筑反坡交线为积水线,落水管做法；.
9、上人屋面应绘出出屋面做法;。
10、水箱位置及水箱检修孔、爬梯；。
11、檐口做法,选用图集或根据方案要求设计;。
12、平面大样索引清楚；。
二、立面。

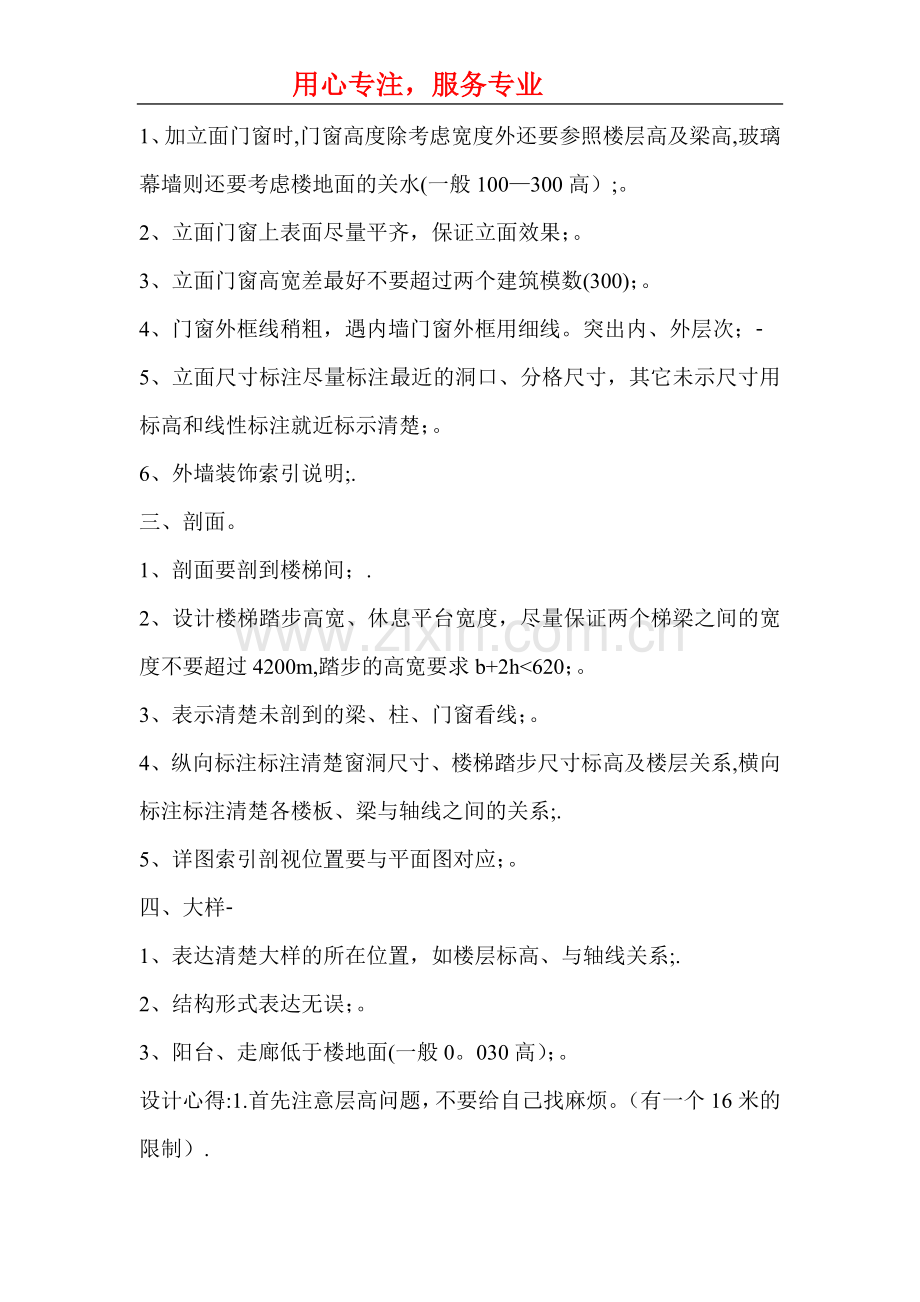

1、加立面门窗时,门窗高度除考虑宽度外还要参照楼层高及梁高,玻璃幕墙则还要考虑楼地面的关水(一般100—300高）;。
2、立面门窗上表面尽量平齐，保证立面效果；。
3、立面门窗高宽差最好不要超过两个建筑模数(300)；。
4、门窗外框线稍粗，遇内墙门窗外框用细线。突出内、外层次；­
5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；。
6、外墙装饰索引说明;.
三、剖面。
1、剖面要剖到楼梯间；.
2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m,踏步的高宽要求b+2h<620；。
3、表示清楚未剖到的梁、柱、门窗看线；。
4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系,横向标注标注清楚各楼板、梁与轴线之间的关系;.
5、详图索引剖视位置要与平面图对应；。
四、大样­
1、表达清楚大样的所在位置，如楼层标高、与轴线关系;.
2、结构形式表达无误；。
3、阳台、走廊低于楼地面(一般0。030高）；。
设计心得:1.首先注意层高问题，不要给自己找麻烦。（有一个16米的限制）.
贮藏室＋五层住宅。
2.2＋4x3＋室内外高差<16米.
贮藏室＋六层住宅。
全地上贮藏室2＋5x2。75＋0.25（室内外高差)〈16米。
半地上贮藏室1（地下)1。2（地上）＋5x2.8＋0。45（室内外高差)〈16米.。
以上几种情况都不违反规范,大家选择一下..
另有一种情况，就是顶层为跃层,在上面的基础上可以在增加一层，大多数情况下是上人阁楼。。
2。画图­
这里就有个顺序问题了，大家也可能有自己的习惯,不过我认为自己的比较好,一般户型确定下来,也就是一天的功夫就可以拿下.。
下面就以天正5。5＋AUTO CAD 2002为例,（贮藏室＋五层住宅，2.2＋4x3＋室内外高差〈16米)说明一下。。
在户型确定的前提下，根据总平面看看这栋楼有几个单元，因为我们根据楼长的大小确定伸缩缝的设置.。
先画半个单元，并且先画标准层(户型一样）..
轴线，用单线按户型图画出墙线，单线变墙（240宽），删除不需要的墙；设置门窗洞口，一般设置：.
M-1 入户门 1000x2100.
M—2 内门（卧室书房)900X2100.
M—3 厨房门 800X2100.
M-4 卫生间门 800X2100。
M-5 阳台门（推拉门） 2100x2600。
C-1 主卧室窗 1800X1700，窗台900。
C-2 次卧室书房窗 1500x1700.
C—3 厨房窗 1500x1600 窗台高1000。
C—4 卫生间窗 900x800 窗台1800.
C—5 1200X1600 楼梯间窗户，窗台高1000。
C-5 阳台窗户 阳台外围长度X1550，窗台高度1050。
布置厨房摆设和卫生间摆设,注意厨房操作面板宽度为500，洗面盆面板宽度为550,长度因户型而异；布置洗衣机电冰箱和主要房间空调的位置，因为给排水电气专业需要定位；设置燃气罩和油烟机的位置，设置洗菜池和拖布池的位置，设置大便器和淋浴头的位置，设置毛巾架,肥皂盒卫生纸盒位置；设置壁橱和鞋柜的位置，设置地漏的位置和排水坡度，设置阳台厨房卫生间的高差。。
布置各种管线洞口的位置,北方需要供暖，因此需要暖气分户计量.。
太阳能洞口,位置卫生间，尺寸300x400；.
室内配电箱400x200x120。
CATV300X200x120；。
室外电源箱500x500x120；。
厨房排烟管道井尺寸300x400；。
分户计量管道井共用为 500x1200,每户一个为400x800，采用热表箱为800x600x240;.
空调入户洞口,圆洞直径100.。
设置室外空调平台，尺寸600x1000，厚度60。。
标注房间名称和使用面积；。
标注内门窗的洞口尺寸..
镜像生成一个标准单元，添加构造柱，一般外墙各个结点和楼梯四角，尺寸240x240。长度超过层高2倍的墙体增设构造柱，最后根据结构图纸更改柱子的设置位置..
楼梯间宽度一般为2600,本例楼梯间宽度可以为2400，注意楼梯间的一些规范,栏杆高度900，（1050水平段顶层），栏杆间距0。11，梯段宽度不小于1米，休息平台宽度宜为1。2米，楼梯间进深一般为5400。1.2＋9x0.3＋1。5＝5。4.。
天正5。5的柱子不能镜像，墙体加粗厚显示错误,可以copy.。
复制后得到标准层平面，标注轴线尺寸；关掉轴线层,标注外墙门窗洞口尺寸..
标注图纸名称和比例，插入图框.。
复制标准层向上,修改楼梯间和层高标注，得到顶层平面图。。
复制标准层向下,修改层高标注，添加雨棚，得到2层平面图。。
复制2层平面图，修改楼梯间参数，修改雨棚为坡道，删除阳台，更改洞口名称,修改室内标高，增加室外标高，增加指北针，用PL线沿外墙画闭合线，偏移生成散水，最后得到一层平面图。.
复制一层轴线及轴线尺寸和刚才的PL线，向内偏移240生成屋顶女儿墙，向外偏移600,生成屋顶檐口,复制标准层太阳能油烟井和阳台到顶层平面修改，出屋面井高度为600,女儿墙高度为900,在楼梯间设置上人孔，尺寸为600x600.画出排水方向和坡度以及雨水管的位置。.
这样平面就算完成了。。
三、关于底层:.
1、应注明室外台阶、坡道、明沟;室内外标高。.
2、底层若设车库,其外墙门洞口上方应设防火挑檐。楼梯间等公共出入口同.­
3、住宅公共出入口位于开敞楼梯平台下部，应设雨罩等防止物体堕落伤人的安全措施。。
4、散水宽度L宜为600~1000mm,当采用无组织排水时,散水的宽度可按檐口线放出200~300mm；坡度可为3％～5%,一般取5％；当散水采用混凝土时，宜按20～30m间距设置伸缩缝。散水与外墙之间宜设缝,缝宽可为20~30mm,缝内应填沥青类材料。.
散水做法见闽86J901(7/3)，为水泥砂浆散水。。
3、明沟宽度一般在200mm左右，图集取200mm或250mm.套用省标图集应注明深度H的值(单个工程H＝300mm）。沟底应有0。5％左右的纵坡。­
明沟做法见闽86J901（1/4），为砖砌明沟.­
4、勒脚的高度一般为室内地坪与室外地坪的高差,也可以根据立面的需要而提高勒脚的高度尺寸。。
外墙勒脚做法见闽97J09（17/49），采用花岗石面层,高度从室外地坪至室内地坪标高。。
5、室外台阶做法见闽86J901(4/7）,为150号砼台阶，12厚水磨石面层.。
四、关于标准层:。
1、应注明楼面标高；卫生间、阳台降低的标高.。
2、铝合金门窗见协91J604，门窗代号及编号标注方法：门窗按其开启形式冠以拼音字母，以资识别,代号如下:M-门;。
G—固定式; T-推拉式； P—平开式； C—窗； S—上悬式； H—滑撑式； DM—弹簧门; a—左开; b—右开；.
C2—洞口尺寸相同形式不同的窗。。
3、胶合板门见闽86SJ601。.
4、八层及以下的厨房排风道楼板预留洞尺寸：550×350。.
八层及以下的卫生间排风道楼板预留洞尺寸：430×300..
