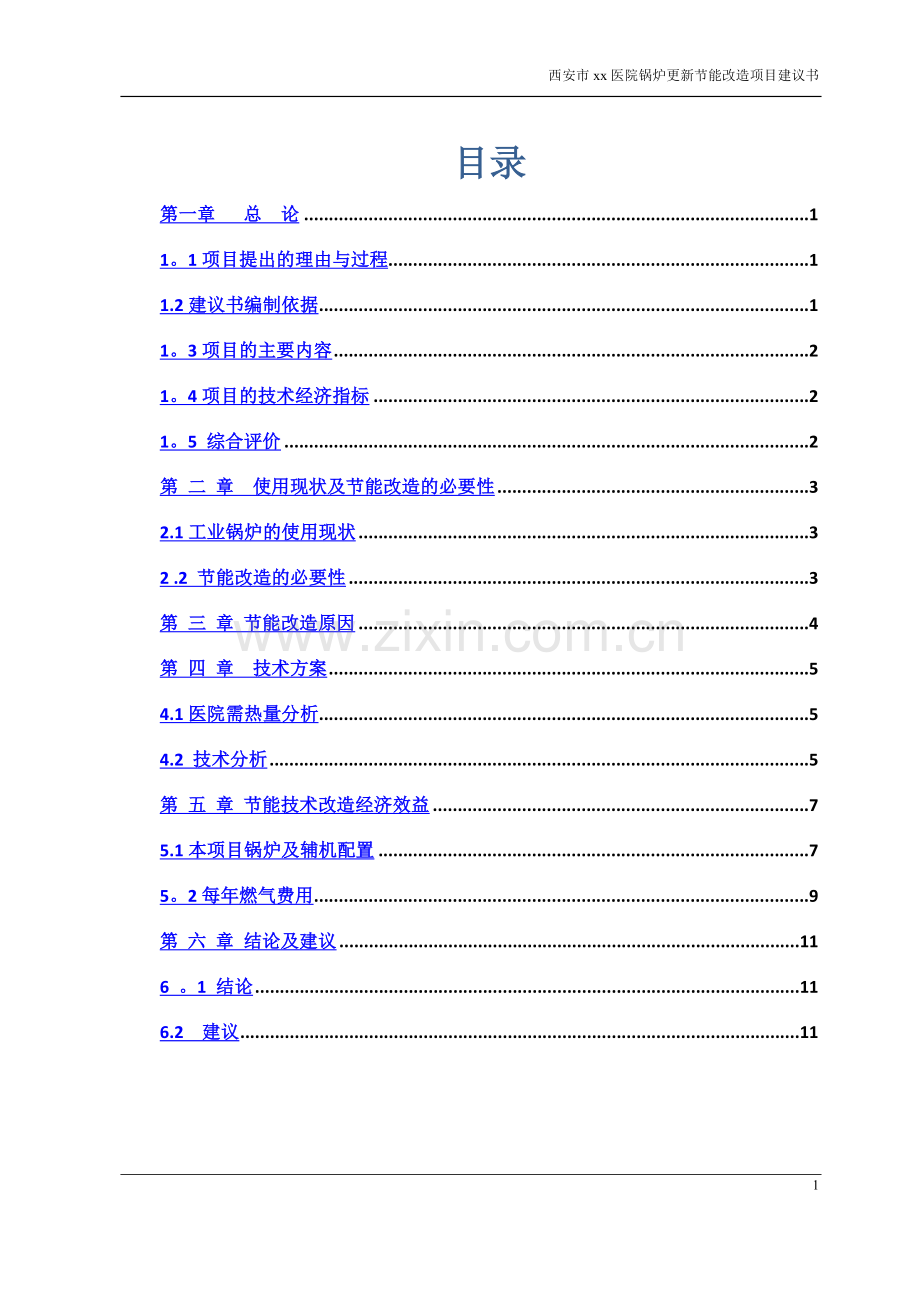

1、西安市xx医院锅炉更新节能改造项目建议书项目建设单位:西安市xx医院项目负责人:xx项目联系人：xx联系电话：13xxxxxxx西安市xx医院陕西xxxx有限公司二零一五年十一月西安市xx医院锅炉更新节能改造项目建议书目录第一章 总 论11。1项目提出的理由与过程11.2建议书编制依据11。3项目的主要内容21。4项目的技术经济指标21。5 综合评价2第 二 章 使用现状及节能改造的必要性32.1工业锅炉的使用现状32 .2 节能改造的必要性3第 三 章 节能改造原因4第 四 章 技术方案54.1医院需热量分析54.2 技术分析5第 五 章 节能技术改造经济效益75.1本项目锅炉及辅机配置75
2、。2每年燃气费用9第 六 章 结论及建议116 。1 结论116.2 建议112第一章 总 论1。1项目提出的理由与过程西安市xx医院现有锅炉三台，包括2台2.8MW燃气锅炉和1台4。2MW燃气锅炉。目前主要用于医院医疗办公区9栋办公楼（采暖面积38794)和家属区5栋住宅楼（采暖面积10232)的冬季采暖，以及医院住院楼内的热水洗浴、食堂内蒸汽做饭、医院制药厂内制蒸馏水及消毒.原计划拟对2台2。8MW燃气锅炉进行改造，更换为2台4。2MW燃气蒸汽锅炉。但经我司勘察和多方了解，此方案只是简单的根据建筑的用热不够,提出最简单的扩容方案.而对整套系统中间产生的浪费不闻不问，只知开源不知节流。所以我
3、方提出使用3台2。1MW的燃气热水锅炉对整个医院多栋建筑进行供暖。1。2建议书编制依据中华人民共和国节约能源法千家企业节能行动实施方案节能监测技术通则GB/T15316工业锅炉节能监测方法GB/T153171994设备热效率计算通则GB/T2588-1981企业节能量计算方法GB/T132341991工业企业能源管理导则GB/T155871995企业能源审计技术通则GB/T17166-1997蒸汽锅炉安全技术监察规程工业设备及管道绝热工程施工及验收规范GB5024698工业锅炉安装工程施工及验收规范GB5027398评价企业合理用热技术导则GB/T34861993工业锅炉经济运行GB/T179
4、542000工业锅炉热工性能试验规程GB/T10180-2003锅炉节能技术改造的其他相关资料。1。3项目的主要内容本项目主要针对锅炉能耗过高、热效率低下等问题进行技术改造， 主要包括锅炉更换、保温重做、辅助机械更换,从而达到提高锅炉热效率、节约能源的目的.1。4项目的技术经济指标锅炉实施节能技术改造后,锅炉总量下降一半,则燃气节省一半，锅炉热效率可提高 1020；锅炉运行两个采暖期内就可收回投资.1。5 综合评价经分析，本项目的实施将使锅炉使用单位锅炉热效率大大提高，有效降低能源消耗,从而节约运行费用，并消除安全隐患;项目符合国家相关政策规定,建设依据充分,切合使用单位实际所需，技术支持条件
5、成熟。因此,本项目的实施是必要和可行的。建议锅炉使用单位对本项目给予支持，使项目能尽早实施，达到节约能源、减轻企业负担的目的.第 二 章 使用现状及节能改造的必要性2。1锅炉的使用现状我国锅炉大多数经常处于低负荷运行状况，一方面是设计院和用户在选型时，考虑到今后发展需要等因素,所选锅炉的容量及台数往往超过实际需求很多;另一方面是锅炉实际运行中常随用汽、用热负荷变化在较大范围内波动，造成锅炉长期低负荷运行,一般负荷率仅为 5070%，锅炉容量愈小，平均负荷率愈低。我国锅炉运行热效率低的主要原因：一是锅炉排烟热损失大，燃煤锅炉的排烟温度约 160-180,甚至更高,燃油(气）锅炉的排烟温度约 21
6、0260，热量没有充分有效利用；二是排污采用人工排污，热损失大，排污水热能没有回收利用；三是用汽设备冷凝水回收率低,浪费严重。2 。2 节能改造的必要性节约能源已被视为继煤炭、石油、天然气和电力等四种重要能源之后的“第五能源”，在发达国家，节能观念已从 20 世纪 70 年代初为应付能源危机而实行节约和缩减，演变为以提高效益、减小污染、改善生活质量和改进公共关系为目标.目前，我国的能源利用也正以快速的步伐向这一目标迈进。节能问题已被提到了一个前所未有的高度。降低能源消耗被历史性地写入第十一个五年规划的目标：“在优化结构、提高效益和降低消耗的基础上,要实现 2010 年人均国内生产总值比 200
7、0 年翻一番；资源利用效率显著提高，单位国内生产总值能源消耗比“十五期末降低 20左右.”单位 GDP 能源消耗指标第一次写入五年计划， 将节能降耗目标与经济增长目标放在同等重要的位置,并首次列入全国的社会经济发展总目标当中,体现了政府对节能降耗工作的高度重视。因此,对锅炉进行节能技术改造势在必行.第 三 章 节能改造原因经我方调研，锅炉房和换热站已经建成十余年,明显发觉锅炉房和换热站里面温度很高。而我方做过的多个项目，锅炉房以及水泵间等房间温度都很低，能源逸散少。并且蒸汽锅炉，换热器经过十余年使用，结垢严重,严重影响锅炉效率以及换热效率，导致热量在传输中逸散浪费。目前蒸汽锅炉排烟温度约为 1
8、60180，甚至更高，高温烟气排放不但造成大量热能浪费,同时也造成环境污染，回收烟气的余热可以达到提高锅炉热效率的目的；而我司的热水锅炉排气温度仅80，大大提高锅炉效率.蒸汽锅炉因为产生蒸汽。排污量大，产生热量浪费。人工排污，只能间断进行，排污量靠人为估计，很难保证排污精确，通常过量排污,造成能源和水的浪费；排污量不足又不利于锅炉的安全运行。对于使用蒸汽作为热源来完成各种加热过程的工业企业来说， 蒸汽在用汽设备中被使用的实际上仅仅是其汽化潜热， 蒸汽的显热冷凝水所具有的热量几乎全部被丢弃。 这是因为要提高蒸汽使用设备的生产效率，即加热效率，就必须尽快把传热效率低的冷凝水从蒸汽中排出去.蒸汽在各
9、用汽设备中放出汽化潜热后，变成同温同压下的饱和冷凝水,如果未受污染，冷凝水近于纯净的蒸馏水，可以直接作为锅炉给水。一般来说，饱和冷凝水平均具有蒸汽热能的 20-30%，如不回收,不但损失热能，还将增加化学水处理费用，增加锅炉排污量及由此增加的热损失，而热水锅炉不会产生这种问题,热效率高。同时，我方发现，根据目前医院的供暖面积,我方运营已经建成项目用气量仅为同样面积的一半,同时锅炉工人数也仅为一半.所以改造项目能够节省极大的运营成本。第 四 章 技术方案4。1医院需热量分析现有的3台新型燃气锅炉（包括2台2.8MW燃气锅炉和1台4.2MW燃气锅炉）。其中：1台4.2MW燃气锅炉,用于住院楼内热水
10、洗浴、食堂蒸汽做饭、医院制药厂内制蒸馏水及医院消毒，该锅炉日运转时间为5h，全年运转；2台2.8MW燃气锅炉在每年采暖季，用于9栋医疗办公区楼（采暖面积38794）和5栋家属区楼(采暖面积10232）冬季采暖，供暖面积为49026。2010年之后，根据医院发展需求，医院住院楼面积新增12336,即供暖需求面积达到61362。根据了解，将来还可能新增10000平方的建筑面积，所以总供暖面积将来将达到71000。但经我方了解，现在医院只有蒸饭使用蒸汽，原来制蒸馏水和医院消毒已经外包出去，所以使用蒸汽的地方已经不多,而供暖采用生产蒸汽,再通过汽水交换换热,换热效率低，浪费高位热能。4.2 技术分析在
11、蒸汽供热系统中，用汽设备排出的凝结水热量占蒸汽热量的15，加上疏水器不能很好的排水阻汽以及凝结水的二次蒸汽，其热量损失达30以上.采用热水供暖可以减少这部分损失。热水供暖管道散热损失小，漏泄损失小.热水供暖系统不允许管路严重漏泄,否则影响运行；而且供暖水温与环境温差也小。蒸汽供暖管道漏汽损失较大，据资料介绍，有的可达15%一20%,同时蒸汽温度与环境温差较大，因而散热、漏泄损失大。蒸汽锅炉需要连续和定期排污，此时造成工质和热量损失。如一台10th蒸汽锅炉排污率为5%时，由于排污损失将使燃料消耗增加1%,而热水供暖锅炉只需少量的定期排污。还有热水供暖可根据室外环境温度的变化，灵活的对热水进行质、
12、量的调节，达到节约燃料又能保证供暖的质量要求。综上所述，采用热水供暖与蒸汽供暖相比，可以节约燃料20一40%。蒸汽采暖系统的热媒温度高，散热器表面温度也高,系统所需的散热面积少。但本项目采用的产生蒸汽,在每个区域进行汽水交换,所以很多蒸汽供暖的优点在这系统上不再存在。第 五 章 节能技术改造经济效益5。1本项目锅炉及辅机配置根据可研报告所需设备：第一方案,蒸汽锅炉采暖序号名称型号数量单价总价1蒸汽锅炉6t/h2800000160000002燃烧机23动力电源屏24锅炉给水泵CDL2012,N=15KW45锅炉控制柜130000300006锅炉水处理器18T/H116000160007泠凝水水箱
13、18 m140000400008软化水箱18m140000400009分汽缸6004500mm13500350010除氧器18T/H1350003500011动力控制屏13000300012烟囱650*11m3150004500013管壳式换热器QHQNL1。051150001500014管壳式换热器QHQN-L2.12300006000015管壳式换热器QHQN-L-1.0511500015000总价1902500第二方案:采用热水锅炉及其辅机配置一览表序号名称型号数量单价总价1热水锅炉3t/h346000013800002燃烧机33可视控制屏34一次泵TD10022/2，N=15KW412
14、000480005软水器4T/H1350035006软化水箱4 m1900090007分水器1250025008集水器1250025009动力控制屏13000300010烟囱45011m3150004500011板式换热器30m22150003000012板式换热器80m22290005800013板式换热器30m221500030000总价1611500其中2种方案换热站之后均需要以下设备:序号名称型号数量单价总价家属院1循环水泵TD5028-22450090002软水器1。2T/H1.2T/H1280028003软水箱1.2m31300030004补水泵CDL1-42200040005膨胀
15、水罐NZG1000170007000南院1循环水泵TD125284215000300002软水器1.2T/H5T/H1280028003软水箱5m3110000100004补水泵CDL4-72300060005膨胀水罐NZG1500180008000北院1循环水泵TD502822450090002软水器1.2T/H1.2T/H1280028003软水箱1.2m31300030004补水泵CDL1-42200040005膨胀水罐NZG1000170007000总价108400采用蒸汽锅炉,其中设备资金约200万，换用热水锅炉，设备资金需170万，需要少花费30万元.5.2每年燃气费用根据目前14
16、t蒸汽锅炉供热季用620000m3天然气，那么估算采用18t锅炉,大概会需要800000m3，而采用3台3t热水锅炉，仅需400000m3，每年节省燃气400000m3，按市场价3。03元/m3,每年可节省121。2万元。二年即可收回投资额，而且符合国家节能减排政策。5.3目前情况分析因为目前已经将室外管网改造完毕，共约花费50余万元，所以重新更换方案需要重新更换管网，根据项目情况，约需要70余万重新改造管网，显而易见的是,改造不能只改造眼前的问题，只改造一部分,而将浪费的地方视之不见。诚然，更换3台6t蒸汽锅炉或许能够满足热需求,但是它最终到达末端的效率只有5060,这意味这一半的燃气浪费掉了，所谓初投资大而运营费用省，初投资小而运营费用大，目前为了省下一点点的初投资，而每年需要投入巨大的运营成本，这不仅浪费自身资源，也是对社会资源的极大浪费.第 六 章 结论及建议6 。1 结论采用热水锅炉符合我国经济和社会长远发展的战略方针，符合国家能源政策要求。能够推动全社会开展节能降耗，缓解能源瓶颈制约，建设节能型社会和企业。热水锅炉采暖采用的技术先进成熟、在技术、经济上都是可行的。热水锅炉采暖经济效益、社会效益显著，满足经济评价要求。6.2 建议建议锅炉使用单位尽快立项，使节能改造项目能早日建成投入运行，采用热水锅炉进行采暖，从而减小锅炉运行费用,减轻企业负担，减轻环境污染。10
