临时用电施工组织设计(莱阳制梁场).doc

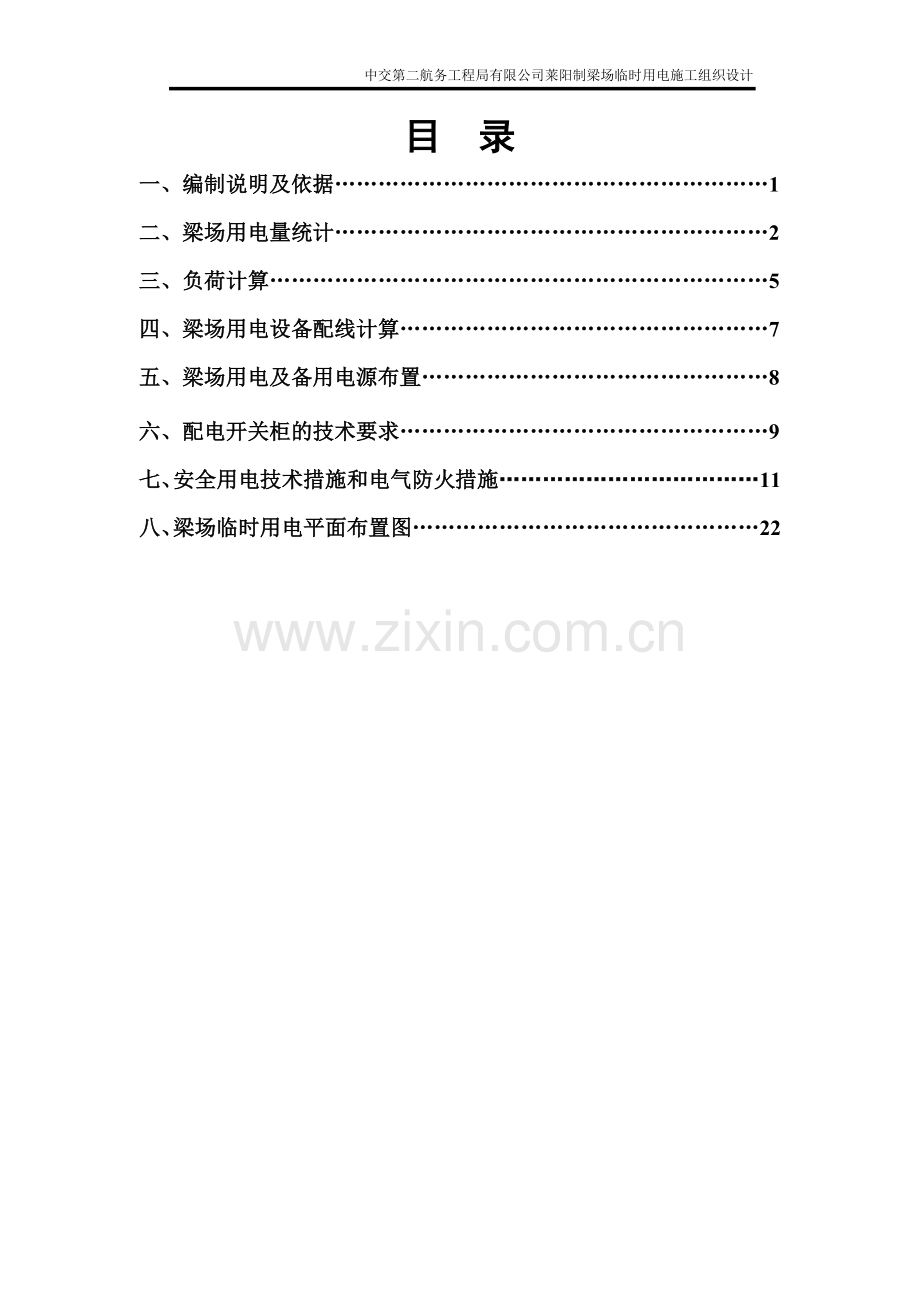

中交第二航务工程局有限公司莱阳制梁场临时用电施工组织设计中交第二航务工程局有限公司莱阳制梁场二一一年八月中交第二航务工程局有限公司莱阳制梁场临时用电施工组织设计编制: 年 月 日审核： 年 月 日批准： 年 月 日中交第二航务工程局有限公司莱阳制梁场二一一年八月中交第二航务工程局有限公司莱阳制梁场临时用电施工组织设计目 录一、编制说明及依据1二、梁场用电量统计2三、负荷计算5四、梁场用电设备配线计算7五、梁场用电及备用电源布置8六、配电开关柜的技术要求9七、安全用电技术措施和电气防火措施11八、梁场临时用电平面布置图22一、编制说明及依据1、根据建设部JGJ462005施工现场临时用电安全技术规范的规定，临时用电设备在5台以上或设备总容量在50KW以上者，应编制临时用电施工组织设计。本梁场规模远远大于上述规定，而且为使施工现场临时用电工程有一个可遵循的科学依据,有助于加强临时用电工程的技术管理，从而保证其运行的安全可靠，故特编制本方案. 临时用电施工组织设计的任务是为施工现场设计一个完备的临时用电工程，制定一套安全用电技术措施和电气防火措施，即所设计的临时用电的要求，同时兼顾用电方便和经济。2、编制依据：2。1施工现场临时用电安全技术规范JGJ4620052.2建设施工现场供用电安全规范GB50194-932。3施工现场安全检查标准JGJ59-992.4建筑机械使用安全技术规程JGJ3320012。5系统接地的形式及安全技术要求GB1405020082。6用电安全导则GB/T1386920082。7建筑物防雷设计规范GB5005720102。8漏电保护器的安装和运行GB13955-922。9建筑工程施工现场供电安全规范GB50194932。0实用建筑电工手册二、梁场用电量统计1、 梁场用电的初步安排莱阳制梁场位于莱阳市境内,中心里程桩号为DK120+200。梁场位于线路左侧，占地面积176亩，预制并架设简支箱梁204孔，架梁范围为DK110+377DK131+207。线路经过范围电网发达，施工用电就近接线.采用分散供电方案，即从线路附近的高压电网“T接引入。在施工准备阶段和施工初期，临时供电线路不能及时完成,同时为保证施工的连续性，关键工点根据施工需要进行发电机的配置.在施工前期用自备柴油发电机组供电,外供电线路正常供电后，作为备用电源.经现场实地调查以及与莱阳市供电公司及莱阳市龙旺庄镇供电所联系，莱阳制梁场距离10KV供电线路约30米，用电质量能满足施工生产要求，故编制临时用电施工组织设计。2、 梁场电力需求计划根据本梁场线路位置和设备分布情况,结合梁场电力供应能力,编制了莱阳制梁场电力需求计划，具体见下表： 莱阳制梁场电力需求计划表用途及类别需求电量（KVA）地区或里程所需时间永临结合意见起始日期结束日期莱阳制梁场S11630DK120+2002010.112013。8临时箱变莱阳制梁场S11-800DK120+2002010.112013.8临时箱变备注：S11-800变压器分四路:800A开关1只，630A开关2只，400A开关1只 S11630变压器分四路：630A开关1只，400A开关3只 若有高压电缆,设计均采用铝芯高压电缆线。3、主要施工设备及其功率考虑到工程各施工阶段用电设备和容量的不同，按照最高峰用电量的设备机械计算,如下表：制梁存梁区主要施工设备及使用功率一览表序号设备名称规格型号数量单机功率（KW)合计功率(KW）用于施工部位备注1电动拖泵3220440制梁其中一台备用2混泥土布料杆31122制梁其中一台备用3门式起重机350100制梁其中一台备用4压浆台车11111制梁5蒸汽锅炉14040制梁6油泵3515制梁7高频振捣器141。521制梁8插入式振动器141。521制梁9照明10合计680KW搅拌站区主要施工设备及使用功率一览表序号设备名称规格型号数量单机功率（KW）合计功率（KW）用于施工部位备注1混泥土拌和站HZS1202160320搅拌站2蒸汽锅炉14040搅拌站3筛沙机11515搅拌站4洗石机11515搅拌站5仓库、地磅房556照明55合计400KW架子队生活区及钢筋加工场主要施工设备及使用功率一览表序号设备名称规格型号数量单机功率（KW）合计功率(KW）用于施工部位备注1门式起重机10t12525钢筋场2对焊机2150300钢筋场交替使用使用功率按150KW计算3对焊机1100100钢筋场4电焊机1028280钢筋场按同时使用5台计算5钢筋切断机3412钢筋场6钢筋弯曲机6424钢筋场7卷扬机3t21122钢筋场8卷扬机1t3412钢筋场9生活、照明40合计425KW生活区、试验室、办公楼区主要施工设备及使用功率一览表序号设备名称规格型号数量单机功率（KW)合计功率(KW）用于施工部位备注1电烘箱27。515试验室2搅拌机12020试验室3生活区1004办公楼100合计235KW备注：1、630KVA变压器给架子队生活区、钢筋房、试验室、项目部生活区、办公楼供电；2、800KVA变压器给存梁制梁区及搅拌站区供电。三、负荷计算根据建设工程施工现场供用电安全规范（GB 50194-93)规定,本供电系统拟采用TN-S（三相五线制）供电。工地临时供电包括施工及照明两个方面，计算施工用电量P计 P计=1。1(K1Pc K2Pa K3Pb）P计 -计算用电量（KW）Pc全部施工用电设备额定用量之和（KW)Pa室内照明设备定额用电量之和（KW)Pb-室外照明设备定额用电量之和（KW）K1全部施工用电设备同时使用系数，取K1=0。6K2室内照明设备同时使用系数,取K2=0。8K3-室外照明设备同时使用系数,取K3=1。01、630KVA变压器供电负载总功率为P=425+235=660KW，其中室内照明功率约为40KW，室外照明功率约为10KW。则有：P计 =1。1(0。6610+0.840+10）=448。8KW变压器容量计算: 根据以上的施工机械用电负荷，进行变压器容量计算: 变压器容量计算公式如下： 其中 P0 变压器容量（KVA）; 1。05 功率损失系数； cos 用电设备功率因素,一般建筑工地取0。75.经过计算得到 P0 =1.4P计 =1。4448。8=628。32KVA。即采用一台630kVA变压器，可满足该区域用电需求.2、800KVA变压器供电负载总功率为P=680+400=1080KW，因照明用电相比于动力用电量过小，加之部分施工工序晚间已停止作业，因此综合考虑施工照明用电不计入总用电量。另外考虑到各种大型设备（如搅拌站、门机、锅炉等）工作时均为部分电机轮换启动，因此存在设备最大工作功率，取最大工作功率为设备铭牌功率的0.8倍，则有：P计 =1。10。610800。8=570。24KW变压器容量计算: 根据以上的施工机械用电负荷，进行变压器容量计算： 变压器容量计算公式如下： 其中 P0 变压器容量（KVA）; 1。05 功率损失系数; cos 用电设备功率因素，一般建筑工地取0.75.经过计算得到 P0 =1.4P计 =1。4570。24=798。336KVA。即采用一台800kVA变压器，可满足该区域用电需求。3、配电箱与开关箱设计 施工现场配电箱设有总配电箱、分配电箱、开关箱。开关箱有固定式和移动式电箱。四、梁场用电设备配线计算梁场布线采用暗埋及悬挂结合的布线方式。梁场由一个630KVA变压器和一个800KVA变压器供电，其中630KVA变压器的供电区域主要有项目部生活办公区及试验室（采用 370mm2+2电缆线供电）、项目部办公楼（采用395mm2+2电缆线供电）、民工生活区及钢筋加工场（采用一根395mm2+2电缆线和一根3120mm2+2电缆线供电）;800KVA变压器的供电区域主要有搅拌站区（采用两根3120mm2+2电缆线供电）、制梁区（采用一根3150mm2+2电缆线和一根3120mm2+2电缆线供电)及存梁区。（常温下70mm2以上电缆线载流量一律按4A/ mm2计算）项目部生活办公区及试验室总用电功率约为135KW，工作电流约为270A，70mm2电缆线载流量为280A,满足设备用电需求。项目部办公楼总用电功率约为100KW，工作电流约为200A，95mm2电缆线载流量为380A，满足设备用电需求.架子队生活区及钢筋加工场总用电功率约为425KW，工作电流约为850A，95mm2电缆线载流量为380A,120mm2电缆线载流量为480A，两根电缆线的总载流量约为860A,满足设备用电需求.搅拌站区总用电功率约为400KW,工作电流约为800A，120mm2电缆线载流量为480A,两根120mm2电缆线总载流量约为960A，满足设备用电需求.制梁区总用电功率约为540KW（门机和蒸汽锅炉由630KVA变压器供电),工作电流约为1080A，120mm2电缆线载流量为480A,150mm2电缆线载流量为600A，两根电缆线总载流量约为1080A,满足设备用电需求。五、梁场用电及备用电源布置1、施工现场按“三级配电、两级保护的要求设置临时用电,采用TN-S系统三相五线制进行输电，末端保护零线不得与工作零线混接，施工现场用电线路布置原理采用放射式和树干式相结合的混合方式供电如下图所示：2、备用电源考虑到施工过程中有可能出现的停电情况,为确保施工不停顿，梁场生活区630KVA变压器旁备有250KW发电机一台，发电机与变压器采用刀闸组切换，保证生活办公区正常供电；梁场生产区临时备有两台400KW发电机组，布置在800KVA变压器旁，发电机与变压器采用刀闸组切换,保证梁场正常施工。变压器配电箱的供电范围详见施工用电平面布置图（后附图)六、配电开关柜的技术要求1、箱体1)箱体选用1。52。0 mm厚度的铁板箱，底板采用绝缘板;2)箱体做成密闭型,门加锁,由专业电工班长控制；3）箱体各部分包括外壳、金属电器安装板、电器金属底座以及箱门之间应保证电气连接，箱体上设专用于保护零线的接线端子。2、箱内电器装置1）总配电箱装设隔离开关、空气开关,总配电箱将按当地供电管理的规定装设电压表、电流表、电度表等仪器。2)分配电箱装设空气开关，电箱中应装设漏电保护器，漏电保护器应符合国标GB682986漏电电流动作保护器的要求,额定漏电动作时间应小于0。1s，与开关箱形成分级保护；动力配电箱与照明配电箱分别设置。3)开关箱每台用电设备设有各自专用的开关箱，实行“一机一闸一漏保制。开关箱内设置空气开关、漏电保护器（参数为1530mA0。1s）.使用移动式开关箱时，必须置于牢固的支架上，不得置于地面上随意拖拉。移动电箱的负荷线使用橡胶护套软电缆,电器也实行“一机一闸一漏保”制，并按规定装设隔离开关、漏电保护器。4)TN-S系统电源引入总配电箱接地方法： 在施工现场专用变压器的供电的TNS接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱)电源侧零线或总漏电保护器电源侧零线处引出（图2）。 图2 专用变压器供电时TNS接零保护系统示意1工作接地;2PE线重复接地；3电气设备金属外壳（正常不带电的外露可导电部分）;T变压器七、安全用电技术措施和电气防火措施安全用电技术措施包括两个方面:一是安全用电在技术上采取的措施,二是为了保证安全用电和供电的可靠性在组织上所采取的措施。(一）安全用电技术措施1、保护接零本工程供电系统拟采用TNS供电系统，即三相五线制，将工作零线和保护接零严格分开。 2、设置漏电保护器（1）漏电保护器的作用 A、当人员触电时，在尚未达到受伤害的电流和时间内即跳闸断电. B、若设备线路发生漏电故障,应在人尚未触及时即先跳闸断电，避免设备长期存在隐患,以便及时发现并排除故障. C、可以防止因漏电而引起的火灾或损坏设备等事故。（2）漏电保护的接线方法 A、漏电保护器应装设在配电箱电源隔离开关的负荷侧. B、开关箱的漏电保护器的额定动作电流应不大于30mA，额定动作时间应小于0。1S。 C、用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅产品，其额定动作电流应不大于15mA，额定动作时间应小于01S。 D、在干燥环境下工作的36V及36V以下的用电设备，可免装漏电保护器。 E、总配电箱和开关箱及两级漏电保护器的额定动作电流和动作时间应合理配合，使之具有分级分段保护功能。 F、漏电保护器必须按产品说明书安装和使用。对搁置已久又重新启用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及时修理或更换. 3、施工临时用电的照明系统和动力系统从总配电箱处分为两套不同的系统。4、电器设备的设置要求(1）供电系统设置室内总配电屏和室外分配电箱，实行分级配电。（2）动力配电箱与照明配电箱分别设置。（3）开关箱由末级分配电箱配电，开关箱内应一机一闸一漏保，严禁用一个开关箱控制两台以上的用电设备.(4)总配电箱应设置在靠近电源的地方，分配电箱应装在用电设备或负荷相对集中地区，分配电箱与开关箱距离不得超过30m。（5)配电箱、开关箱应设在干燥、通风及常温场所，周围应有足够两人同时工作的空间，其周围不得堆放任何妨碍操作、维修的物品。（6)配电箱、开关箱安装要端正牢固，移动式箱体应设在坚固的支架上.(7)配电箱、开关箱中导线的进线口和出线口应设在箱体下面,严禁设在箱体的上顶面、侧面、后面或箱门处。5、电气设备的安装（1）配电箱的电气应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱体内.金属板与配电箱体应作电气连接.（2)配电箱、开关箱的各种电气按规定的位置紧固在安装板上，不得歪斜和松动.（3）配电箱、开关箱的工作零线应通过接线端止板连接,并与保护零线接线端止分设。（4）配电箱、开关箱内的连接线应采用绝缘导线,导线的型号及截面应严格执行零电系统图的标示截面，导线接头不得松动,不得有外漏带电部分.（5）分各种箱体的金属构架、金属箱体、金属电器安装板以及箱内电气的正常不带电的金属底座、外壳等必须做保护接零。(6）配电箱后面的排线须排列整齐，绑扎成束，并用卡钉固定在盘板上。盘后引出及引入的导线应留有适当余度，以便检修.6、电气设备的防护(1)施工时各种架具的外侧边缘与外电架空线路的边线必须保持安全操作距离，上下脚手架的斜道严禁搭设在有外电线路的一侧。（2)现场的机动车道与架空线路交叉时,架空线路的最低点与路面垂直距离不小于6m。（3）对于达不到最小安全距离的施工现场必须采取防护措施,可以增设屏障、围栏或保护网,并要悬挂醒目的标志牌.7、电气设备的操作与维修人员必须符合以下要求（1）施工现场临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度、技术复杂性相适应。（2）各类用电人员要做到：a.掌握安全用电基本知识和所用设备的性能;b.使用设备前按规定配备和穿戴好相应的劳动防护用品，并检查电器装置和保护设施是否完好;c。 暂停使用设备的开关箱必须分断电源隔离开关,并关门上锁.d。负责保护所用设备的负荷线、保护零线和开关箱，发现问题及时报告解决；e.搬迁或移动用电设备必须经电工切断电源并作妥善处理后进行.8、电气设备的使用与维护(1)施工现场的所有配电箱、开关箱应每月进行一次检查和维修。（2)检查维修时必须将前一级相应的电源开关分闸断电,并悬挂停电标志，严禁带电操作.（3）配电箱内盘面上应标明各回路的名称、用途，同时要作出分路标记。（4)总、分配电箱门应配锁,配电箱和开关箱应指定专人负责，现场停止作业一小时以上时应将动力箱上锁。（5）各种电气箱内不允许放置任何杂物,并保持清洁。(6）熔断器的熔体更换时，严禁用不符合原规格的熔体代替。10、施工现场的电缆线路(1）电缆线路应采用埋地敷设，穿管埋地或沿墙、电线杆架空敷设，严禁沿地面明设.（2）橡皮电缆沿墙或电杆敷设时，应用绝缘子固定,严禁使用金属裸线绑扎.（3）电缆的接头应牢固可靠，绝缘包扎后,接头不能降低原有的绝缘强度，并不得承受张力.(二）接地防雷保护1、在施工现场专用的中心点直接接地的电力线路中，必须采取接零保护系统。电器设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地，配电室零线或第一级漏电保护器电源侧的零线引出.2、当施工现场与外电线路共用同一供电系统时,电气设备应根据当地的要求做保护接零或做好保护接地。不得一部分设备作保护接零,另一部分设备作保护接地。3、保护零线不得装设开关或熔断器。保护零线应单独设置，不作它用,重复接地线应与保护零线相连接。4、超过100KVA的电力变压器或发电机的工作接地电阻值不得大于4，不超过100KVA的电力变压器或发电机工作接地电阻不得超过10，工作接地与变压器防雷保护由供电局同箱式变压器一起提供。5、不得用铝导体做接地体或地下接地线，接地母线应用2根及以上并联连接，接地极不宜采用罗纹钢，应采用角铁、镀锌铁管、或圆钢、长度1.52.5m，露出地面1015cm，接地线与垂直接地体连接应采用焊接或螺栓连接,禁止采用绑扎的方法。6、TN系统中PE线在配电室、总配电箱以及配电系统的中间处和末端处都要做重复接地；每一处的接地电阻不得大于10;在工作接地电阻允许达到10的电力系统中，重复接地的等效电阻不得大于10。7、施工现场所有用电设备，除做保护接零外,必须在设备负荷线的首端处设置漏电保护装置.8、施工现场内的起重机、井字架、龙门架以及钢脚手架和正在施工的在建工程的金属结构，当在现场防雷接闪器保护范围以外时，按规定安装防雷装置,机械设备上的接闪器为1-2m;安装避雷针的机械设备，动力、控制、照明、通讯线路要采用钢管做保护管，并与该机械设备保持的电气连接（屏蔽、等电位)以防止雷电侧击。9、防雷装置的冲击接地电阻不得大于30。10、做防雷接地的机械上的电气设备,所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻要满足重复接地的电阻值要求。（三）电动机械接地设计1、一般规定（1）运行产生震动的设备的金属基座、外壳与PE线的连接点不得少于2处；塔式起重机、外用电梯、滑升模板的金属操作平台及需要设置避雷器装置的物料提升机，除连接PE线外，还应做重复接地;设备的金属构件之间保证电气连接.(2)手持电动工具的塑料外壳类工具和一般场所手持电动工具中的类工具可不连接PE线(、类电动工具防触电保护主要依靠双重绝缘和安全特低电压)。（3）电动建筑机械和手持式电动工具的负荷线应采用无接头的橡皮护套铜芯软电缆,截面按附表选配；三相四线时，选用五芯电缆,三相三线时，选用四芯电缆；当三相用电设备中配置有单相用电器具时，应选用五芯电缆;单相二线时，选用三芯电缆；PE线应为g/y双色线。（4)每台设备或电动工具的开关箱内，除装有过载、短路、漏电保护电器外，还应安装隔离开关或具有可见分断点的断路器；正、反方向控制应采用接触器、控制器,严禁采用手动转换开关（倒顺开关）作为控制电器。2、起重机械（1)轨道式起重机械接地装置设置要求 轨道两端各设置一组接地装置。 轨道的接头处作电气连接，两条轨道端部作环形电气连接。 较长轨道每隔30m加一组接地装置。（2）轨道式起重机的电缆不得拖地行走；夜间工作应设置正对工作面的投光灯；塔身高于30m的塔式起重机，应在塔顶和臂架端部设红色信号灯；在吊钩吊装地面物体时，在吊钩上挂接临时接地装置。(3)外用电梯梯笼内、外均应安装紧急停止开关；外用电梯和物料提升机上下限位置均应设置限位开关。(四）安全用电组织措施1、项目部必须建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。施工现场临时用电技术档案内容: 用电组织设计全部资料及修改用电组织设计资料; 用电技术交底资料； 用电技术审查资料; 用电工程检查验收表; 接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表（由设备制造厂或维修人提供）； 定期检查（复查）表； 电工安装、巡检、维修、拆除工作记录; 安全技术档案由主管该现场的电气技术人员负责建立与管理；电工工作记录可由电工代管,每周由项目经理审核认可，并应在临时用电工程拆除后统一归档； 临时用电定期检查：a。施工现场应由电工（或培训合格人员）每天检查一次,并做好记录；b。施工队应组织每月检查一次，做好记录；c。项目部每季组织人员检查一次，做好检查记录;d。遇有专项检查时，必须进行专项检查,同时做好检查记录;每次检查时要检测接地电阻和绝缘电阻,临时用电定期检查按分部、分项工程进行，对安全隐患要及时处理，并应履行复查验收手续。2、建立技术交底制度。向各专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施总体意图，技术内容和注意事项，并在技术交底文字资料上履行交底人和被交底人的签字手续,注明交底日期。3、建立安全检测制度.从临时用电工程竣工开始，定期对临时用电进行检测，主要内容是:接地电阻值、电气设备绝缘电阻值、漏电保护器动作参数等,并做好检测记录。4、建立电气维修制度，加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录。5、建立工程拆除制度.建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥,并规定拆除时间、人员、程序、方法、注意事项和防护措施等.6、建立安全检查和评估制度。施工管理部门和企业按照JGJ5999建筑施工安全检查评分标准，定期对现场进行组织评估.7、建立安全用电责任制.对临时用电各部位的操作、监护、维修、分片分块分机落实到人，并辅以必要的奖惩。8、建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，上岗人员必须有劳动部门核发的上岗证,严禁无证上岗.（五） 电气防火措施1、施工组织设计根据电气设备的用电量计算和选择导线截面,从理论上杜绝线路过负荷使用。2、导线架空敷设、安全间距必须符合规范要求，经常教育用电人员正确执行安全操作规程，避免作业不当造成火灾。3、电气操作人员要认真执行规范，正确连接导线，接线柱、开关连接要牢固。4、配电室的耐火等级大于3级，室内配备砂箱和绝缘灭火器.现场中的电动机严禁超载使用，电机周围无易燃物，发现问题及时解决，保证设备正常运转。5、施工现场内严禁使用电炉子，使用碘钨灯时，根据易燃物间距大于30cm，室内不准使用超过100W的灯泡，严禁使用长明灯.6、使用焊机时要实行用火证制度，并有人监护，施焊周围不存在易燃物体,并配齐防火设备,电焊机放在通风良好的地方.7、存放易燃气体、易燃物的照明装置应采用防爆型装备，导线敷设、灯具安装与设备连接均要满足规范要求。8、配电箱开关箱内严禁存放杂物及易燃物体，并专人负责定期清扫.9、施工现场应建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。10、施工现场一旦发生火灾，扑灭时应注意以下事项:(1） 迅速切断电源，避免事态扩大。(2） 当电源因其它原因不能及时切断时，一方面派人去供电端拉闸,另一方面灭火时人体的各部位与带电体应保持一定距离,并必须穿戴绝缘用品。（3) 扑灭电气火灾时，要用绝缘性能好的灭火器，如干粉灭火机或干燥砂子,严禁使用导电灭火器进行扑救。11、其他方面（1)不准使用碘钨灯照明.（2）施工工地民工居住的房舍： 不得乱拉乱扯电线及使用大功率白炽灯泡照明,照明灯具顶部、左右要有40-50cm的安全距离。 不得私自使用电热得快。 不得使用电褥子取暖. 不得使用电炉烧水、取暖. 不得乱拉乱扯插头、插座.（3）施工现场临时住房:(活动板房) 不准乱拉乱扯电线、插头、插座. 不准私自使用电热得快、电茶壶烧水、取暖. 不准使用电炉烧水、取暖。 不准使用电褥子取暖。（六）触电事故应急救援预案 发生触电事故后现场急救对抢救触电者是非常重要的，因为人员触电后不一定立即死亡，而往往是假死状态,应及时抢救。方法得当,假死状态就可以获救。因此触电急救应分秒必争，不得等待医务人员.为了做到及时抢救，平时就要对职工进行触电急救常识教育,对有关人员进行必要的触电急救训练.(1）发现有关人员触电时，首先应尽快切断电源,使触电者脱离电源，来不及切断电源可用绝缘物挑开电源；同时应根据具体情况迅速对症救治，并向医务部门呼救或报120急救中心。（2）如触电者的伤害情况严重，应进行现场抢救，采取口对口人工呼吸，如有呼吸但心脏停止跳动，则应采用人工胸部挤压法抢救.(3）触电急救应尽可能就地进行，只有在条件不允许时，才可把触电者抬到可靠的地方进行救治.在送往医院途中，仍应进行抢救工作,在此过程中，不要轻易打强心针。八、梁场临时用电平面布置图1、630KVA变压器临时用电平布置图（图1）2、800KVA变压器临时用电平面布置图（图2）1图一：梁场1#变压器电气规划平面布置图图二：梁场2变压器电气规划平面布置图
