数据库课程设计--库存管理系统.doc

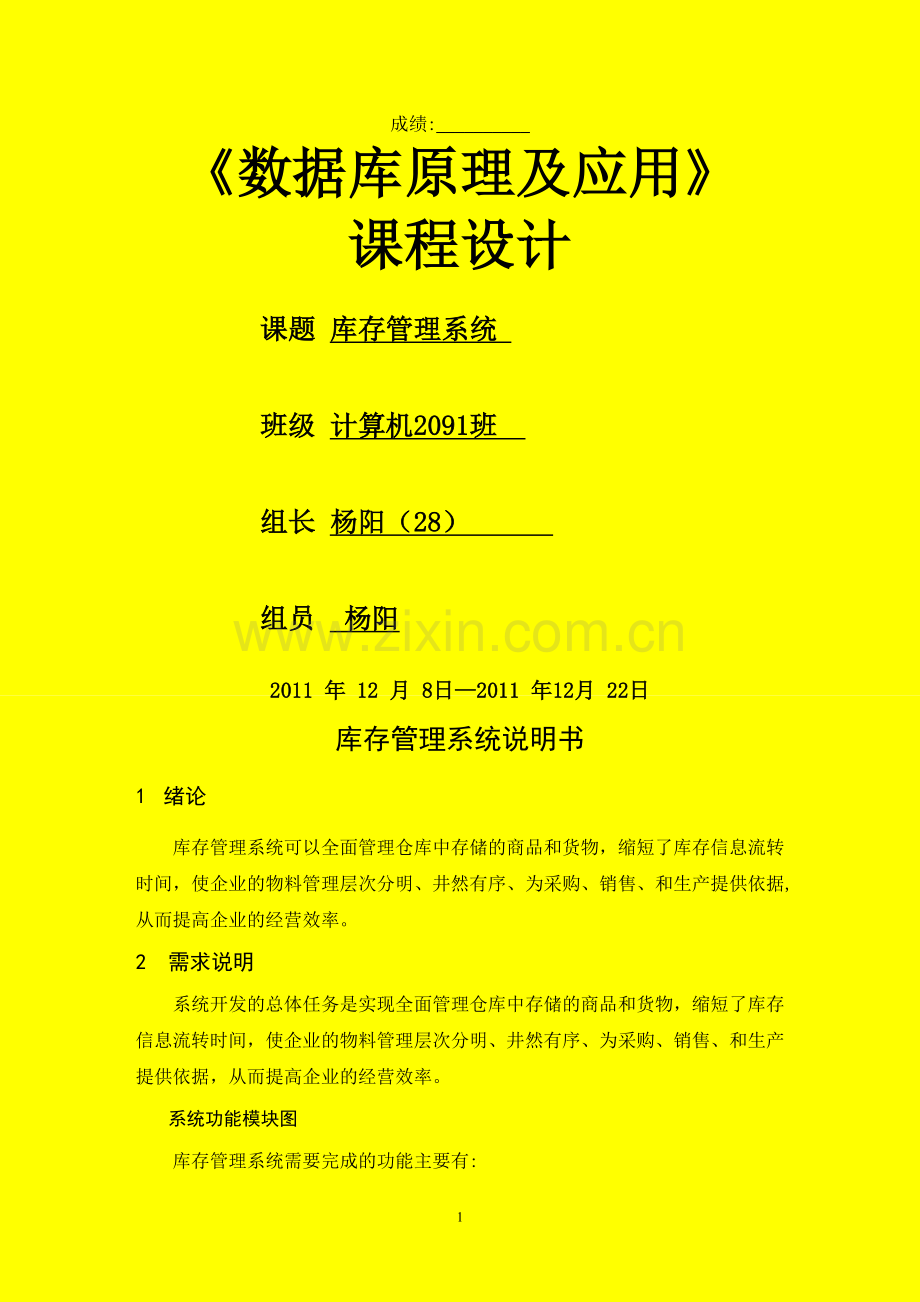

成绩:__________
《数据库原理及应用》
课程设计
课题 库存管理系统
班级 计算机2091班
组长 杨阳（28）
组员 杨阳
2011 年 12 月 8日—2011 年12月 22日
库存管理系统说明书
1 绪论
库存管理系统可以全面管理仓库中存储的商品和货物，缩短了库存信息流转时间，使企业的物料管理层次分明、井然有序、为采购、销售、和生产提供依据,从而提高企业的经营效率。
2 需求说明
系统开发的总体任务是实现全面管理仓库中存储的商品和货物，缩短了库存信息流转时间，使企业的物料管理层次分明、井然有序、为采购、销售、和生产提供依据，从而提高企业的经营效率。
系统功能模块图
库存管理系统需要完成的功能主要有:

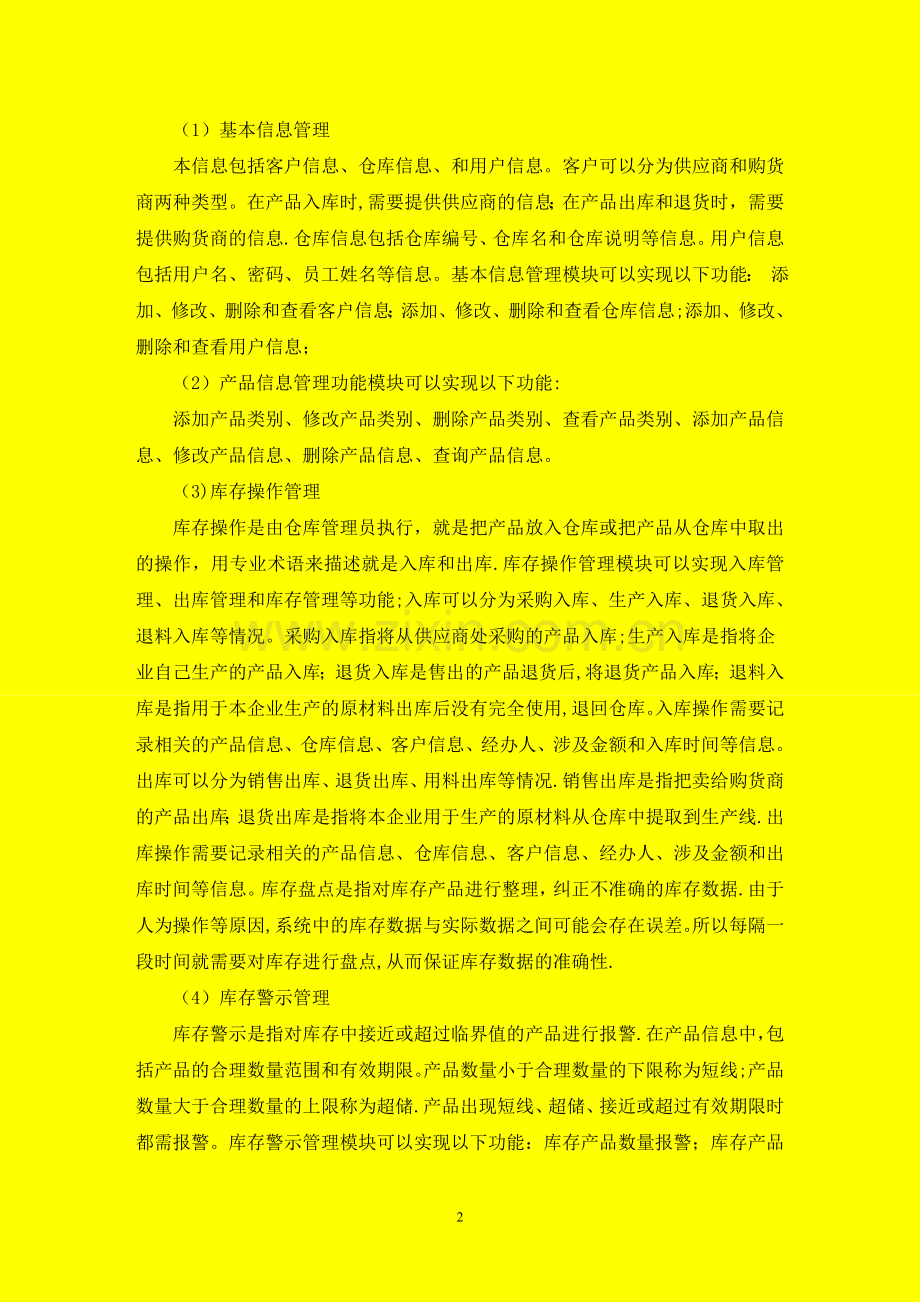

（1）基本信息管理
本信息包括客户信息、仓库信息、和用户信息。客户可以分为供应商和购货商两种类型。在产品入库时,需要提供供应商的信息；在产品出库和退货时，需要提供购货商的信息.仓库信息包括仓库编号、仓库名和仓库说明等信息。用户信息包括用户名、密码、员工姓名等信息。基本信息管理模块可以实现以下功能： 添加、修改、删除和查看客户信息；添加、修改、删除和查看仓库信息;添加、修改、删除和查看用户信息；
（2）产品信息管理功能模块可以实现以下功能:
添加产品类别、修改产品类别、删除产品类别、查看产品类别、添加产品信息、修改产品信息、删除产品信息、查询产品信息。
（3)库存操作管理
库存操作是由仓库管理员执行，就是把产品放入仓库或把产品从仓库中取出的操作，用专业术语来描述就是入库和出库.库存操作管理模块可以实现入库管理、出库管理和库存管理等功能;入库可以分为采购入库、生产入库、退货入库、退料入库等情况。采购入库指将从供应商处采购的产品入库;生产入库是指将企
业自己生产的产品入库；退货入库是售出的产品退货后,将退货产品入库；退料入库是指用于本企业生产的原材料出库后没有完全使用,退回仓库。入库操作需要记录相关的产品信息、仓库信息、客户信息、经办人、涉及金额和入库时间等信息。出库可以分为销售出库、退货出库、用料出库等情况.销售出库是指把卖给购货商的产品出库；退货出库是指将本企业用于生产的原材料从仓库中提取到生产线.出库操作需要记录相关的产品信息、仓库信息、客户信息、经办人、涉及金额和出库时间等信息。库存盘点是指对库存产品进行整理，纠正不准确的库存数据.由于人为操作等原因,系统中的库存数据与实际数据之间可能会存在误差。所以每隔一段时间就需要对库存进行盘点,从而保证库存数据的准确性.
（4）库存警示管理
库存警示是指对库存中接近或超过临界值的产品进行报警.在产品信息中，包括产品的合理数量范围和有效期限。产品数量小于合理数量的下限称为短线;产品数量大于合理数量的上限称为超储.产品出现短线、超储、接近或超过有效期限时都需报警。库存警示管理模块可以实现以下功能：库存产品数量报警；库存产品失效报警。
（5)统计查询管理功能
统计查询管理模块可以对库存产品进行各个类型的统计和查询，从而使用户能够全面的了解库存情况。库存出入库统计报表;库存产品流水线统计报表。对上述各功能进行集中、模块划分，得到系统功能模块图，如图2—1。
系统流程分析
系统流程就是用户在使用系统时的工作过程.系统的工作流程都是从用户登录模块开始,对用户身份进行权限验证，进而对于系统进行管理的.本系统的流程分析图如下:
库存管理系统

库存操作管理

用户信息管理

基
本信息
管理

仓库信息管理

产品信息管理

产品类别管理

客户信息管理

产品信息管理

库存产品统计表

入库操作管理

出库操作管理

库存盘点管理

数量报警管理

失效报警管理

产品出库统计表

库存警示管理

统计查询管理

图2-1 系统功能模块图
用户登陆
开始
失败超过3次
读取用户类型
退出程序
1、 管理自己的用户信息
2、 管理普通的用户信息
管理自己的用户信息
基本信息管理
产品信息管理
库存操作管理
库存警示管理
统计查询管理
重试
失败
是
成功
Admin用户
普通用户
用户管理模块
企业库存管理模块

3概念模型设计
从上面的信息中规定出的实体有客户实体、仓库实体、产品实体、库存产品实体、产品出库实体、产品入库实体等.由于此库存管理系统中以上的实体都是存在着三元关系，故客户、仓库、产品之间存在的三元关系的E-R下面的图1所示；仓库、产品、库存产品之间存在的三元关系的E—R下面的图2所示；客户、仓库、产品出库之间存在的三元关系的E-R下面的图3所示；客户、仓库、产品入库之间存在的三元关系的E—R下面的图3所示:
客户
产品
仓库
管理
客户名称
客户编号
通信地址
联系人
客户类型
联系电话
仓库说明
仓库编号
仓库名称
产品编号
产品名称
产品类型编号
产品规格
计量单位
有效期
参考价格
M
N
P

图3-1
仓库
产品
仓库编号
仓库名称
仓库说明
产品名称
产品编号
产品类型编号
计量单位
产品规格
参考价格
存储
库存产品
产品入库单价
产品数量
产品存储编号
生产日期
M
N
P
图3—2
客户
产品出库
仓库
管理
客户名称
客户编号
通信地址
联系人
客户类型
联系电话
仓库说明
仓库编号
仓库名称
出库产品编号
经办人
出库操作类型
出库日期
出库产品数量
M
N
P
图3—3
客户
产品出库
仓库
管理
客户名称
客户编号
通信地址
联系人
客户类型
联系电话
仓库说明
仓库编号
仓库名称
入库产品编号
经办人
入库操作类型
入库日期
入库产品数量
M
N
P
入库产品单价
生产日期
图3—4
4 逻辑设计
用户的需求具体体现在各种信息的提供、保存、修改、查询等方面，经调查和分析，针对一般库存管理系统的需求和对系统流程图的分析，设计成如下的逻辑结构。
(1）客户信息表Client
客户信息表Client用来保存客户信息。表Client的结构如表所示：
编号
字段名称
数据结构
说明
1
Cid
int
客户编号
2
Cname
varchar（50)
客户名称
3
Ctype
tinyint
客户类型
4
Contact
varchar（30）
联系人
5
Adderss
varchar（50）
通信地址
6
Postcode
varchar（10)
邮政编码
7
Phone
varchar（30）
联系电话
8
Fax
varchar(30）
传真电话
9
Memo
varchar（100）
备注信息
（2)仓库信息表Storehouse
编号
字段名称
数据结构
说明
1
Sid
int
仓库编号
2
Sname
varchar(50）
仓库名称
3
Memo
varchar(100）
仓库说明
(3)用户信息表Users
编号
字段名称
数据结构
说明
1
UserName
varchar（40）
用户名
2
Pwd
varchar（40）
密码
3
User_type
tinyint
用户类型

（4）产品类别表ProType
产品类别表ProType用来保存产品类别信息,表ProType的结构如图所示:
编号
字段名称
数据结构
说明
1
TypeId
int
产品类别编号
2
TypeName
varchar（50)
产品类别名称
3
UpperId
int
上级产品类别
（5）产品信息表Product
产品信息表Product用来保存产品的基本信息.表Product的结构如图所示：
编号
字段名称
数据结构
说明
1
Pid
int
产品编号
2
Pname
varchar(50）
产品名称
3
TypeId
int
产品类型编号
4
Ptyle
varchar（50）
产品规格
5
Punit
varchar（10）
计量单位
6
Pprice
Decimal(15,2）
参考价格
7
Plow
int
产品数量下限
8
Phigh
int
产品数量上限
9
Valid
Int
有效期(以天为单位）
10
AlarmDays
int
在到达有效期前几天发出警告
（6)入库操作信息表StoreIn
入库操作信息表StoreIn用来保存入库操作的基本信息.表StoreIn的结构如表所示：
编号
字段名称
数据结构
说明
1
SidType
Varchar（20)
入库操作类型
2
Pid
int
入库产品编号
3
MakeDate
Char(10）
生产日期
4
Pprice
Decimal(15，2)
入库产品单位
5
Pnum
int
入库产品数量
6
Cid
int
客户编号
7
Sid
int
仓库编号
8
EmpName
varchar（50）
经办人
9
OptDate
Char（10)
入库日期
（7）出库操作信息表TakeOut
出库操作信息表TakeOut用来保存出库操作的基本信息.表TakeOut的结构如图所示：
编号
字段名称
数据结构
说明
1
Ttype
Varchar(20)
出库操作类型
2
Pid
int
出库产品编号
3
Pprice
Decimal(15，2）
出库产品单位
4
Pnum
int
出库产品数量
5
Cid
int
客户编号
6
Sid
int
仓库编号
7
EmpName
varchar（50）
经办人
8
OptDate
Char(10)
出库日期
（8）库存产品信息表ProInStore
库存产品信息表ProInStore用来保存库存产品的基本信息如图所示：
编号
字段名称
数据结构
说明
1
SpId
int
产品存储编号
2
Pid
int
产品编号
3
Pprice
Decimal（15，2)
产品入库单价
7
Pnum
int
产品数量
8
MakeDate
char(10）
生产日期
9
Sid
int
仓库编号
5 物理设计
1.为了提高在表中搜索元组的速度，在实际实现的时候应该基于键码建立索引是各表中建立索引的表项：
(1)Client（Cid）
(2）Product(Pid)
（3)Storehouse（Sid)
（4)ProInStore(SpId）
（5）ProType（TypeId）
(6）Users（UserName）
(7)StoreIn(Cid，Pid，Sid）
（8）TakeOut(Cid，Pid，Sid)
2。用SQL实现设计
实现该设计的环境为Windows 2000 SQLServer 2000.
（1）创建数据库
create database Store
go
（2）创建客户信息表 Client
create table Client
( Cid int primary key CLUSTERED，
Cname varchar(50） not null，
Ctype tinyint，
Contact varchar（30）,
Address varchar(50），
Postcode varchar(10)，
Phone varchar（30)，
Fax varchar（30），
Memo varchar(100)
）
Go
(3）创建仓库信息表Storehous
create table Storehouse
（ Sid int primary key CLUSTERED，
Sname varchar(50） not null，
Memo varchar（100)
）
Go
（4）创建用户信息表Users
create table Users
（ UserName varchar(40) primary key CLUSTERED，
Pwd varchar（40） not null,
User_Type tinyint not null
）
Go
(5）创建产品类别表ProType
create table ProType
（ TypeId int primary key CLUSTERED，
TypeName varchar（50） not null，
UpperId int
）
Go
（6）创建产品信息表Product
create table Product
（ Pid int primary key CLUSTERED，
Pname varchar（50） not null，
TypeId int，
Pstyle varchar（50），
Punit varchar（10）,
Pprice decimal（15，2)，
Plow int,
Phigh int,
Valid int，
AlarmDays int
）
Go
（7）创建入库操作信息表StoreIn
create table StoreIn
（ SiType varchar(20)，
Pid int，
MakeDate char(10）,
Pprice decimal(15，2）,
Pnum int，
Cid int，
Sid int,
EmpName varchar(50）,
OptDate char（10）,
CONSTRAINT PK_STOREIN PRIMARY KEY ClUSTERED（Cid，Pid，Sid)，
CONSTRAINT FK_STOREIN_CLIENT FOREIGN KEY(Cid)
REFERENCES Client（Cid），
CONSTRAINT FK_STOREIN_PRODUCT FOREIGN KEY（Pid）
REFERENCES Product（Pid）,
CONSTRAINT FK_STOREIN_STORE FOREIGN KEY(Sid）
REFERENCES Storehouse（Sid))
Go
（8)创建出库操作信息表TakeOut
create table TakeOut
( Ttype varchar(20) not null，
Pid int，
Pprice decimal（15，2）,
Pnum int，
Cid int，
Sid int，
EmpName varchar（50）,
OptDate char（20），
CONSTRAINT PK_TAKEOUOT PRIMARY KEY ClUSTERED（Cid，Pid，Sid），
CONSTRAINT FK_TAKEOUT_CLIENT FOREIGN KEY（Cid）
REFERENCES Client（Cid），
CONSTRAINT FK_TAKEOUT_PRODUCT FOREIGN KEY（Pid）
REFERENCES Product（Pid）,
CONSTRAINT FK_TAKEOUT_STORE FOREIGN KEY(Sid）
REFERENCES Storehouse（Sid)）
(9）创建库存产品信息表ProInStore
create table ProInStore
( SpId int primary key CLUSTERED，
Pid int not null，
Pprice decimal(15，2)，
Pnum int，
MakeDate char(10），
Sid int
)
Go
（10)创建存储过程实现插入、删除、更新
//存储过程实现客户信息表 Client的信息插入
CREATE proc Client_insert
@Cname varchar（50)，
@Ctype tinyint,
＠Contact varchar（30),
＠Address varchar（50)，
＠Postcode varchar（10），
@Phone varchar（30)，
＠Fax varchar（30)，
＠Memo varchar（100)
as
insert into Client values(＠Cname，＠Ctype,＠Contact，@Address,＠Postcode,＠Phone，@Fax,@Memo）
GO
//存储过程实现客户信息表 Client的信息删除
create proc Client_Delete
＠Cname varchar(50),
as
delete from Client where Cname=@Cname
Go
//存储过程实现客户信息表 Client的信息修改
create proc Client_Update
＠Cname varchar(50）,
＠Contact varchar（30)，
as
update Client set Cname=＠Cname where Contact=＠Contact
go
//存储过程实现用户信息表Users的信息插入
CREATE proc Users_insert
＠UserName varchar（40）,
＠Pwd varchar（40）,
＠User_Type tinyint
as
insert into Users values（＠UserName，＠Pwd，＠User_Type）
GO
//存储过程实现用户信息表Users的信息删除
create proc Users_Delete
＠UserName varchar（40），
as
delete from Users where UserName=＠UserName
Go
//存储过程实现用户信息表Users的信息修改
create proc Users_Update
@UserName varchar(40），
＠Pwd varchar（40），
as
update Users set UserName=＠UserName where Pwd=@Pwd
go
6 实验数据示例
对用户的操作
(1）注册（register）
INSERT INTO Users( UserName, Pwd，User_Type）
VALUES（’A’，888888，1);
select ＊ from Users
在登记操作后，用户得到一个唯一的UserName,可以根据这个
UserName来查询和修改大部分的数据。
（2)注销(unregister）
DELETE Users
WHERE（UserName='A'）;
(3)修改个人信息(update）
UPDATE Users Set（UserName=B，Pwd=1，User_Type =1)
WHERE（UserName=A）；
（4）插入信息(ProType）
Insert into ProType values（23，'产品’，’农副产品’）
（5）·查询信息(ProType)
Select * from ProType
7总结
通过本次设计我学习了如何使用SQL Server2000和VC++来创建数据库.此库存管理系统缩短了库存信息流转时间，使企业的物料管理层次分明、井然有序、为采购、销售、和生产提供依据，从而提高企业的经营效率，适用于各大型商场和一些较大的物品管理企业。
参考文献
［1] 温贤发．Visual C++6。0数据库程序设计．北京：科学出版社，2004
[2］ 董传银．Visual C++6。0数据库编程技术．北京：希望电子出版社，2004
[3］ 启明工作室．Visual C++ +SQL Server数据库系统开发与实例．北京：人民邮电出版社，2004
