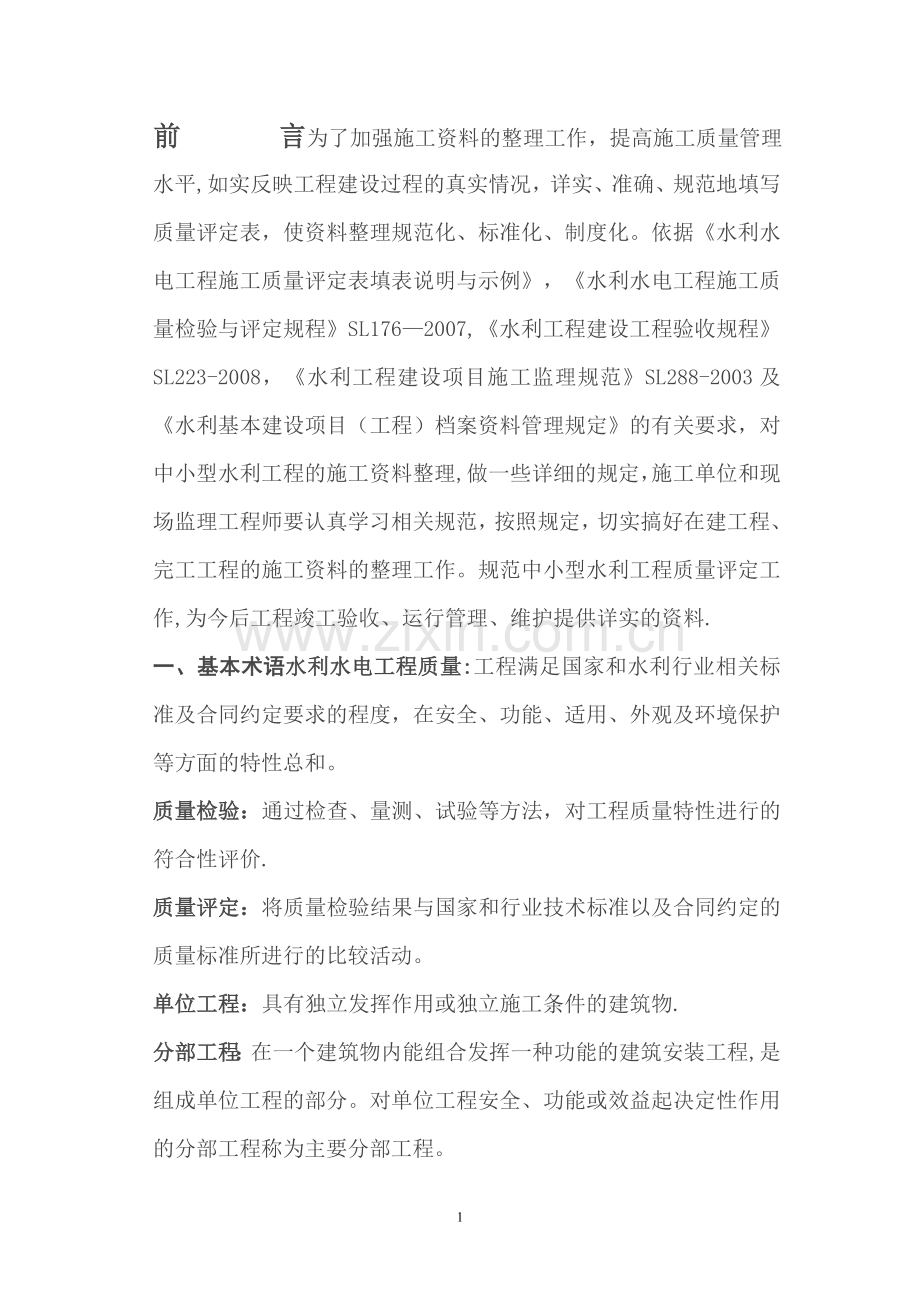

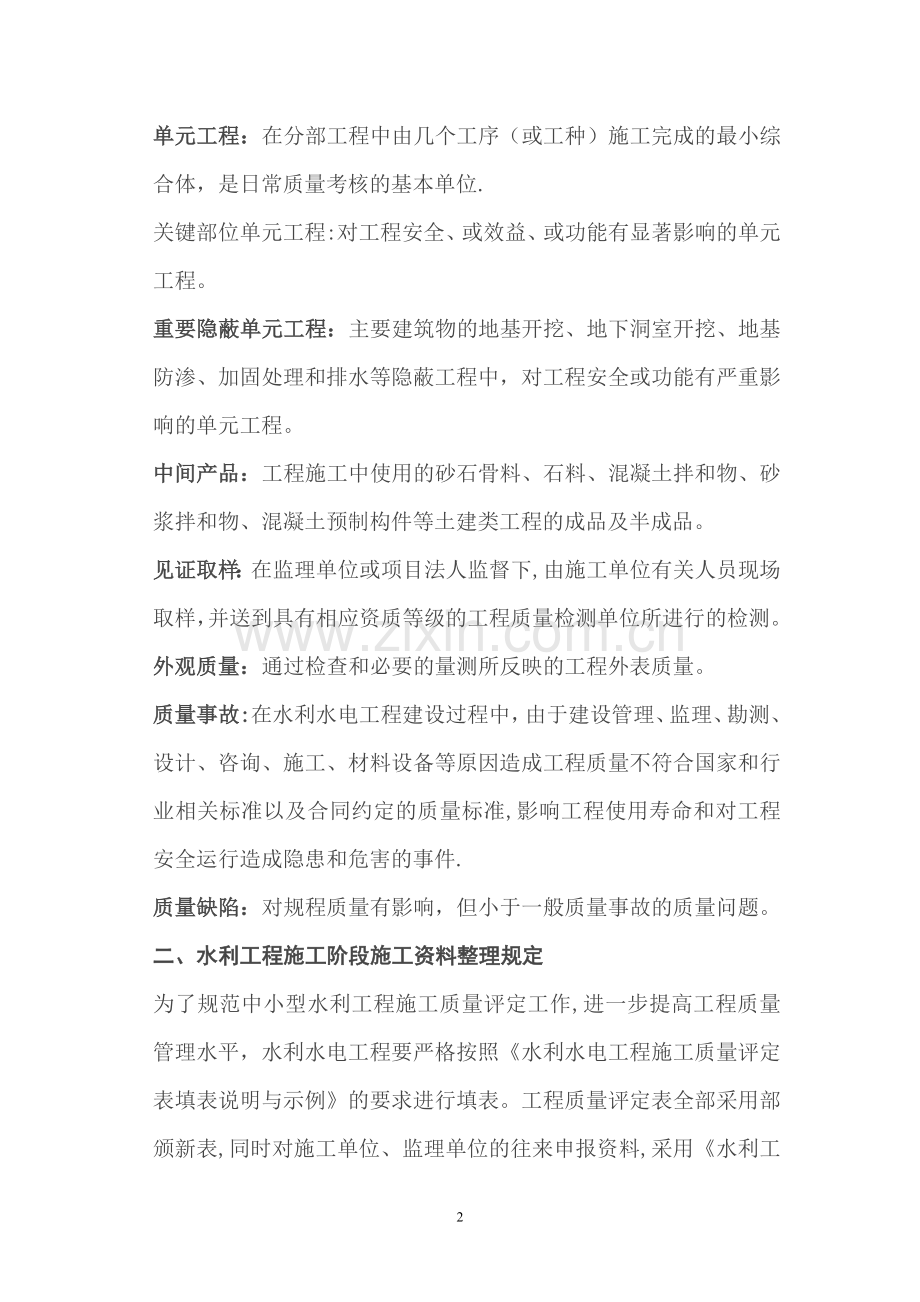

前 言为了加强施工资料的整理工作，提高施工质量管理水平,如实反映工程建设过程的真实情况，详实、准确、规范地填写质量评定表，使资料整理规范化、标准化、制度化。依据水利水电工程施工质量评定表填表说明与示例，水利水电工程施工质量检验与评定规程SL1762007,水利工程建设工程验收规程SL223-2008，水利工程建设项目施工监理规范SL288-2003及水利基本建设项目（工程）档案资料管理规定的有关要求，对中小型水利工程的施工资料整理,做一些详细的规定，施工单位和现场监理工程师要认真学习相关规范，按照规定，切实搞好在建工程、完工工程的施工资料的整理工作。规范中小型水利工程质量评定工作,为今后工程竣工验收、运行管理、维护提供详实的资料.一、基本术语水利水电工程质量:工程满足国家和水利行业相关标准及合同约定要求的程度，在安全、功能、适用、外观及环境保护等方面的特性总和。质量检验：通过检查、量测、试验等方法，对工程质量特性进行的符合性评价.质量评定：将质量检验结果与国家和行业技术标准以及合同约定的质量标准所进行的比较活动。单位工程：具有独立发挥作用或独立施工条件的建筑物.分部工程：在一个建筑物内能组合发挥一种功能的建筑安装工程,是组成单位工程的部分。对单位工程安全、功能或效益起决定性作用的分部工程称为主要分部工程。单元工程：在分部工程中由几个工序（或工种）施工完成的最小综合体，是日常质量考核的基本单位.关键部位单元工程:对工程安全、或效益、或功能有显著影响的单元工程。重要隐蔽单元工程：主要建筑物的地基开挖、地下洞室开挖、地基防渗、加固处理和排水等隐蔽工程中，对工程安全或功能有严重影响的单元工程。中间产品：工程施工中使用的砂石骨料、石料、混凝土拌和物、砂浆拌和物、混凝土预制构件等土建类工程的成品及半成品。见证取样：在监理单位或项目法人监督下,由施工单位有关人员现场取样，并送到具有相应资质等级的工程质量检测单位所进行的检测。外观质量：通过检查和必要的量测所反映的工程外表质量。质量事故:在水利水电工程建设过程中，由于建设管理、监理、勘测、设计、咨询、施工、材料设备等原因造成工程质量不符合国家和行业相关标准以及合同约定的质量标准,影响工程使用寿命和对工程安全运行造成隐患和危害的事件.质量缺陷：对规程质量有影响，但小于一般质量事故的质量问题。二、水利工程施工阶段施工资料整理规定为了规范中小型水利工程施工质量评定工作,进一步提高工程质量管理水平，水利水电工程要严格按照水利水电工程施工质量评定表填表说明与示例的要求进行填表。工程质量评定表全部采用部颁新表,同时对施工单位、监理单位的往来申报资料,采用水利工程建设项目施工监理规范SL2882003的施工监理工作表格。（一）单位工程开工资料附件：1、合同项目开工申请表CB14合同项目开工令JL02。 2、施工技术方案申请表CB01批复表JL05。 3、施工进度计划申请表CB02批复表JL05。 4、现场组织机构及主要人员报审表CB06. 5、材料/构配件进场报验单CB07。 6、施工设备进场报验单CB08.7、施工放样报验单CB11。(二）分部工程开工资料附件：1、分部工程开工申请表CB15分部工程开工通知JL03。 2、施工进度计划申请表CB02批复表JL05。 3、分部工程施工工法. 4、材料/构配件进场报验单CB07。 5、施工放样报验单CB11。(三）单元（工序）工程开工申请第一个单元工程在分部工程开工申请批准后开工，后续单元工程凭监理工程师签发的上单元工程施工质量合格证明,方可开工。1、单元工程完工后，施工单位认真填写质量评定表.并通知监理人员到场验收.附：(1）上单元(工序）工程检验的单元工程质量评定表,经验收、检查单元工程合格后,方可进行下单元(工序)工程的施工。监理人员应抽检并做好质量评定工作。 （2）表格采用单元工程施工质量报验单CB18。(四)砼工程的开工申请对砼工程的施工,应报砼浇筑开仓报审表CB17，经监理工程师现场核查各项工序准备合格后，签发砼开仓证.（五）施工月报的编写施工月报每月25日编写报送监理机构，监理机构签收后，送发包人一份,施工单位一份，监理机构一份。主要内容包括：本合同段工程总体形象，在建各分部工程进展情况和主要施工内容、施工进度、施工质量、完成施工工程量。施工大事记及本月存在的问题及建议。施工月报CB32.附表：1、材料使用情况表CB32附表1。 2、主要施工机构设备情况月报表CB32附表2. 3、现场施工人员情况月报表CB32附表3. 4、施工质量检验汇总表CB32附表4。 5、完成工程汇总表CB32附表6。 6、施工实际进度月报表CB32附表7。(六）施工质量评定表填写要求施工质量评定表应认真、准确、规范的填写,做到实测实量,杜绝虚报、虚填，应严格按照水利水电工程施工质量评定表填表说明与示例规定填写评定表,规定如下：1、单元（工序）工程完工后，应及时评定其质量等级，并按现场检验结果，如实填写质量评定表.现场检验应遵守随机取样原则.2、质量评定表应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。3、文字。应按国务院颁布的简化汉字书写。字迹应工整、清晰。4、数字和单位。数字使用阿拉伯数字 (1、2、3、9、0）.单位使用国家法定计量单位，并以规定的符号表示 （如：Mpa、m、m3、t、）。5、合格率。用百分数表示，小数点后保留一位。如果恰为整数,则小数点后以0表示。例如：95。0%。6、改错。将错误用斜线划掉，再在其右上方填写正确的文字(或数字），禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。纹 23。3例如：表面有裂缝，抗压强度25。3 Mpa。7、表头填写.单位工程、分部工程名称,按项目划分确定的名称填写。单元工程名称、部位：填写该单元工程名称(中文名称或编号）,部位可用桩号、高程等表示.施工单位：填写与项目法人（建设单位）签订承包合同的施工单位全称。单元工程量:填写本单元主要工程量。检验（评定）日期:年填写4位数，月-填写实际月份（112月），日填写实际日期（131日）。8、质量标准中,凡有“符合设计要求者，应注明设计具体要求 （如内容较多，可附页说明）、凡有“符合规范要求者，应标出所执行的规范名称及编号.9、检验记录。文字记录应真实、准确、简练。数字记录应准确、可靠,小数点后保留位数应符合有关规定。10、设计值按施工图填写。实测值填写实际检测数据，而不是偏差值.当实测数据多时,可填写实测组数、实测值范围（最小值-最大值)、合格数,但实测值应作表格附件备查。11、质量评定表中列出的某些项目，如实际工程无该项内容，应在相应检验栏内用斜线“/表示。12、质量评定表从表头至评定意见栏均由施工单位经“三检合格后填写，“质量等级”栏由复核质量的监理人员填写.监理人员复核质量等级时，如对施工单位填写的质量检验资料有不同意见,可写入“质量等级”栏内或另附页说明,并在质量等级栏内填写出正确的等级。13、单元（工序)工程表尾填写。（1）施工单位由负责终验的人员签字.如果该工程由分包单位施工,则单元(工序)工程表尾由分包施工单位的终验人员填写分包单位全称，并签字。重要隐蔽工程、关键部位的单元工程，当分包单位自检合格后,总包单位应参加联合小组核定其质量等级。（2）建设、监理单位，由负责该项目的监理人员复核质量等级并签字.(3)表尾所有签字人员，必须由本人按照身份证上的姓名签字，不得使用化名，也不得由其他人代为签名。签名时应填写填表日期.14、表尾填写：xx单位是指具有法人资格单位的现场派出机构，若须加盖公章,则加盖该单位的现场派出机构的公章。对于原材料、中间产品、金属结构与启闭机、机电产品质量,对工程量大的工程，应计入分部工程进行质量评定，评定单位工程质量时,不再重复评定。对工程量不大的工程则计入单位工程评定。15、质量评定表是检验与评定工程质量的基础资料，也是进行工程维修和事故处理的重要参考资料。要严格按照水利水电工程施工质量评定表填表说明与示例的要求，对中小型水利工程进行检测，如实填写质量评定表,规范中小型水利工程工程质量评定工作.（七）施工日志填写的有关规定施工日志是施工单位在施工过程中对有关施工技术和管理工作所进行的原始记录，它是施工活动各方面情况的综合记载，是查阅施工状况全过程的十分重要和可靠的根据之一。对填写日志的内容和要求特做如下规定:一、施工日志的内容1、日期、天气。2、工程部位、施工班组.3、施工活动记载：（1）主要单元、分部工程的施工日期。（2)施工现场的主要施工经过、主要技术要点、质量措施、质检情况。（3)当日发生的主要技术问题、质量问题。（4)施工特殊情况（停水、停电、停工、窝工等)的记载.（5）质量、安全事故发生的原因及处理意见和办法.(6）设计单位在施工现场解决问题的记录。(7）进行技术交底、技术复核和隐蔽工程验收等的摘要记录.(8)有关领导或单位对该项工程所作的决定和建议。(9）砂浆试块、砼试块制作的日期、标号、编号。（二)施工日志的要求1、施工日志要求及时记录，认真填写，必须一日一填,不得隔日填写或补填。2、施工日志填写时字迹要工整，所记录的事项和数据应准确、真实,必要时应附有简图、计算公式、计算结果等.3、施工日志从工程开始施工至工程竣工止,由单位工程施工负责人逐日进行记录,要求记录的内容必须连续和完整；并进行编页、编号,不得缺页、撕页、重抄、重写,应妥善保存.4、监理部对施工日志进行检查、指导、监督。5、施工日志应以单位工程为记录对象。三、施工质量评定水利水电工程施工质量等级评定的主要依据有：1、国家及相关行业技术标准； 2、单元工程评定标准；3、经批准的设计文件、施工图纸、金属结构设计图样与技术条件、设计修改通知书、厂家提供的设备安装说明书及有关技术文件； 4、工程承发包合同中约定的技术标准； 5、工程施工期及试运行期的试验和观测分析成果（一）合格标准合格标准是工程验收的标准。不合格工程必须进行处理且达到合格标准后,才能进行后续工程施工或验收。（1）单元工程合格标准在保证项目符合相应的质量标准的前提下,基本项目基本符合质量标准，允许偏差项目总数中土建工程有70及其以上,金属结构有80及其以上符合质量标准.（2）分部工程合格标准1、所含单元工程的质量全部合格，质量事故及质量缺陷已按要求处理，并经检验合格；2、原材料、中间产品及混凝土(砂浆)试件质量全部合格，金属结构及启闭机制造质量合格，机电产品质量合格。(3)单位工程合格标准1、所含分部工程质量全部合格;2、质量事故已按要求进行处理;3、工程外观质量得分率达到70以上。 4、单位工程施工质量检验与评定资料基本齐全. 5、工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。 (二)优良标准(1）单元工程优良标准保证项目符合相应的质量标准，基本项目必须有不小于50达优良质量标准，其余达合格（或优良），允许偏差项目每项有不小于90%测点在相应的允许偏差质量标准范围内.(2）分部工程优良标准1、所含单元工程质量全部合格，其中70以上达到优良等级，重要隐蔽单元工程和关键部位单元工程质量优良率达90以上,且未发生过质量事故。 2、中间产品质量全部合格，混凝土（砂浆）试件质量达到优良等级(当试件组数小于30组时，试件质量合格）.原材料质量、金属结构及启闭机制造质量合格,机电产品质量合格。（3）单位工程优良标准1、所含分部工程质量全部合格,其中70以上达到优良等级,主要分部工程质量全部优良，且施工中未发生过较大质量事故。 2、质量事故已按要求进行处理。 3、外观质量得分率达到85以上。 4、单位工程施工质量检验与评定资料齐全。 5、工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。 四、水利工程竣工验收阶段施工资料整理规定为了切实搞好水利工程档案资料的收集、积累和整理工作，充分发挥档案资料在工程建设、管理，运行、维护工作中的作用，使工程验收工作规范化、程序化、制度化，根据水利水电建设工程验收规程SL223-2008,水利工程建设项目施工监理规范SL288-2003，水利工程建设项目档案管理规定(水办2005480号）,结合各工程具体情况，特做如下规定：1、归档工程资料的整编范围档案资料是指产生于整个工程建设全过程，包括从项目提出、可行性研究、设计、决策、招投标、施工、质监、监理到各个阶段的验收等过程中形成的应当归档保存的文字、图纸、图表、声像、计算材料等不同形式与载体的各种历史记录.包括监理管理文件、施工管理文件、建设管理文件、质量监督文件、竣工验收文件等。2、工程档案资料的内容及分类根据水利工程建设的实际情况，对实行监理的工程将归档资料分为三卷,第一卷为建设管理资料，第二卷监理管理资料，第三卷为施工管理资料；对未实行监理的的工程将归档资料分为二卷，第一卷为建设管理资料，第二卷为施工管理资料。现将施工管理资料装订题纲规范如下:施工管理资料档案包括五册：第一册:工程施工管理工作报告（竣工报告）及工程建设设施清单1单位工程验收鉴定书及分部工程验收签证验收签定书格式要严格按照水利水电建设工程验收规程（SL223-2008）中有关要求，按标准格式进行编写. 2工程施工管理工作报告1）工程概况工程简介：工程名称、位置、工程规模、主要建设内容、主要经济技术指标；工程合同开、竣工日期、合同价、主要合同工程量、材料用量和工程项目清单.工程实际开、竣工日期、实际造价、实际完成工程量和实际完成工程项目清单。工程参建各方：业主单位、监理单位、设计单位、施工单位和质量监督单位。2)工程投标 投标过程。 投标书编制原则。3)工程施工过程施工组织管理（简述施工组织管理体系的建立及实施情况）、。施工总体布置、施工总进度及阶段施工进度安排情况（附施工场地总平面布置图和施工进度表）主要施工方法及经过（简述施工过程中分部工程或关键工序主主要施工方法及应用于本工程的新技术、新方法、新设备、新工艺和施工科研情况进行说明）设计变更情况（施工过程中设计变更、施工方案变更、地质变更及处理方案）4）施工质量管理施工质量保证体系的建立、质量措施及实施情况；关键工序、隐蔽工程的质量控制及验收情况质量事故及处理经过;主要工程质量控制指标、施工控制方法、检测工具；工程施工质量自检情况与质量数据分析；砂、石骨料、水泥品质、砂浆及砼试块、回填压实数据及工程质量有关的检验成果统计分析；简述工程项目的划分、该单位工程的单元工程个数、优良品率，分部工程个数、优良品率,单位工程质量评定结果。5）文明施工与安全生产文明施工情况安全生产保证体系的建立及实施情况施工环保措施6）设计变更情况（1)设计变更的原因及其规模.（2）变更的工程量及投资。7)价款结算及财务管理合同价与实际结算价的分析、盈亏的主要原因等.8)经验与建议（建议包括施工单位对管理单位的运行管理意见)。9)附件施工管理机构设置及主要工作人员情况表。投标时计划投入资源与施工实际投入资源情况表。工程施工管理大事记.移交工程设施清单及说明施工总平面布置图第二册：竣工图纸竣工图是工程的真实反映,是水利工程档案的重要组成部分，必须做到图物相符，施工单位一定要在施工过程中认真做好施工记录、检测记录、报验记录和签证,整理好变更文件，按规定及时编制好竣工图。1。凡按设计图纸施工没有变动的图纸，可由施工单位在原图上加盖“竣工图”章，即为竣工图。2凡在施工中，虽有一般性的设计变更,但能在原图上加以修改、补充、说明的，也可由施工单位在原施工图上修改、补充（修改、补充的内容不得超过原图幅面的1/3）,并注明修改依据，然后加盖竣工图章作为竣工图。3.凡有施工中有重大设计变更，且原施工图不能代替的,应按变更后的实际情况，重新绘制竣工图,并附以有关记录说明及变更依据,加盖“竣工图”章,作为竣工图。4竣工图纸由施工单位负责编制。每张竣工图均要加盖竣工图章，并严格履行签字手续.竣工图章应盖在每张竣工图的图签栏上方空白处，并不得覆盖图中(原有）内容。5竣工图的图幅、绘制方法、图签栏的设置等均应符合国家“制图标准”.6竣工图在原图上修改，修改部分必须用绘图笔或钢笔（蓝黑墨水）绘制。且要求图面整洁,字迹清楚,并不得影响未修改部分的完整性。7竣工图应经监理审查并签字。8.竣工图纸应按GB10609。31989技术制图的折叠方法成A4幅面（210mm297mm）,装订成册。第三册:施工管理文件施工依据1。施工合同及施工技术文件。2。设计文件、设计交底会议经要、设计变更通知等。管理文件1。质量监督站、业主、监理等单位来文、承包商内部管理文件。2. 工程会议纪要3。 施工日记4工程照片及其它第四册：施工技术资料首页符单位工程施工质量检验资料核查表，然后再按下列顺序装订下列资料：一、保证资料1原材料质量保证资料原材料（钢材、水泥、砂石、止水防水、化工电工等）出厂合格证明、材料检验报告及原始记录。2混凝土、砂浆配合比通知单、土壤击实实验报告3中间产品、质量保证资料混凝土拌合物按砼强度等级分类整理,应有砼拌合物质量评定表（表35、表351、表35-2）及砼试块试验强度统计质量评定表（表36）及砼试块试压报告。水泥砂浆拌合物按水泥强度等级分类整理,应有砂浆质量评定表（表32）及同一验收批砂浆强度检验评定表（表34）及砂浆试块试压报告.混凝土预制件（块）检验资料工厂化生产的预制构件应符有出厂质量合格证或质量检验报告。并符有砼配合比试验报告及部分砼试块试压报告单（复印件应加盖单位公单）及有关资质证明材料（复印件应加盖单位公单)。4金属结构与启闭机、机电产品（合格证、安装、调试运行记录）二、单位、分部工程开工申请及监理批复资料1单位工程开工申请资料及监理回复附件: 合同项目开工申请表CB14。施工技术方案申请表CB01。 施工进度计划申请表CB02.现场组织机构及主要人员报审表CB06。 材料（构配件）进厂报验单CB07。施工设备报验单CB08.施工放样报验单CB11.2分部工程开工申请资料及监理回复附件:分部工程开工申请表CB15施工进度计划申请表CB02.分部工程施工方案、技术措施及质量保证措施.材料/构配件进场报验单CB07。施工放样报验单。第五册：施工质量评定资料1工程项目划分表（由项目法人组织监理、设计及施工等单位进行工程项目划分,并确定主要单位工程、主要分部工程、重要隐蔽单元工程和关键部位单元工程。项目法人在主体工程开工前将项目划分表及说明书面报质量监督机构确认。项目划分应结合工程结构特点、施工部署及施工合同要求进行,划分结果应有利于保证施工质量以及施工质量管理。）2、单位工程报验单；单位工程质量评定表3、分部工程报验单；分部工程质量评定表4、单元工程报验单;单元工程质量评定表第 一 卷 建 设 管 理 资 料 1 、 工 程 建 设 前 期 工 作 文 件 材 料 勘 测 设 计 任 务 书 、 报 批 文 件 及 审 批 文 件 规 划 报 告 书 、 附 件 、 附 图 、 报 批 文 件 及 审 批 文 件 项 目 建 议 书 、 附 件 、 附 图 、 报 批 文 件 及 审 批 文 件 可 行 性 研 究 报 告 书 、 附 件 、 附 图 、 报 批 文 件 及 审 批 文 件 初 步 设 计 报 告 书 、 附 件 、 附 图 、 报 批 文 件 及 审 批 文 件 各 阶 段 的 环 境 影 响 、 水 土 保 持 、 水 资 源 评 价 等 专 项 报 告 及 批 复 文 件 各 阶 段 的 评 估 报 告 各 阶 段 的 鉴 定 、 实 验 等 专 题 报 告 招 标 设 计 文 件 技 术 设 计 文 件 施 工 图 设 计 文 件 2 、 工 程 建 设 管 理 文 件 材 料 工 程 建 设 管 理 有 关 规 章 制 度 、 办 法 开 工 报 告 及 审 批 文 件 重 要 协 调 会 议 与 有 关 专 业 会 议 的 文 件 及 相 关 材 料 工 程 建 设 大 事 记 重 大 事 件 、 事 故 声 像 材 料 有 关 工 程 建 设 管 理 及 移 民 工 作 的 各 种 合 同 、 协 议 书 合 同 谈 判 记 录 、 纪 要 合 同 变 更 文 件 索 赔 与 反 索 赔 材 料 工 程 建 设 管 理 涉 及 到 的 有 关 法 律 事 务 往 来 文 件 移民征地申请、批准文件，包括土地使用证，行政区域图、坐标图 移 民 拆 迁 规 划 、 安 置 、 补 偿 及 实 施 方 案 和 相 关 的 批 准 文 件 各 种 专 业 会 议 记 录 专 业 会 议 纪 要 有 关 领 导 的 重 要 批 示 有 关 工 程 建 设 计 划 、 实 施 计 划 和 调 整 计 划 重 大 设 计 变 更 及 审 批 文 件 有 关 质 量 及 安 全 生 产 事 故 处 理 文 件 材 料 有 关 招 标 技 术 设 计 、 施 工 图 设 计 及 其 审 查 文 件 材 料 有 关 投 资 、 进 度 、 质 量 、 安 全 、 合 同 等 控 制 文 件 材 料 招 标 文 件 、 招 标 修 改 文 件 、 招 标 补 遗 及 答 疑 文 件 投 标 书 、 资 质 资 料 、 履 约 类 保 函 、 委 托 授 权 书 和 投 标 澄 清 文 件 、 修 正 文 件 开 标 、 评 标 会 议 文 件 及 中 标 通 知 书 环 保 、 档 案 、 防 疫 、 消 防 、 人 防 、 水 土 保 持 等 专 项 验 收 的 请 示 、 批 复 文 件 工 程 建 设 不 同 阶 段 产 生 的 有 关 工 程 启 用 、 移 交 的 各 种 文 件 材 料 出 国 考 察 报 告 及 外 国 技 术 人 员 提 供 的 有 关 文 件 材 料 项目法人在工程建设管理方面与有关单位含外商的重要来往函电第 二 卷 监 理 管 理 资 料 监理合同协议、监理大纲、监理规划、细则、采购方案、监造计划及批复文件 设 备 材 料 审 核 文 件 施 工 进 度 、 延 长 工 期 、 索 赔 及 付 款 报 审 材 料 开、停、复、返工令、许可证等监理通知、协调会审纪要、监理工程师指令、指示来往信函工 程 材 料 监 理 检 查 、 复 检 、 实 验 记 录 、 报 告 监理日志、监理周、月、季、年、报、备忘录各 项 控 制 、 测 量 成 果 及 复 核 文 件 质 量 检 测 、 抽 查 记 录 施 工 质 量 检 查 分 析 评 估 、 工 程 质 量 事 故 、 施 工 安 全 事 故 等 报 告 工 程 进 度 计 划 实 施 的 分 析 、 统 计 文 件 变 更 价 格 审 查 、 支 付 审 批 、 索 赔 处 理 文 件 单元工程检查及开工、开仓、签证、工程分部分项质量认证、评估主 要 材 料 及 工 程 投 资 计 划 、 完 成 报 表 设 备 采 购 市 场 调 查 、 考 察 报 告 设 备 制 造 的 检 验 计 划 和 检 验 要 求 、 检 验 记 录 及 试 验 、 分 包 单 位 资 格 报 审 表 原 材 料 、 零 配 件 等 的 质 量 证 明 文 件 和 检 验 报 告 会 议 纪 要 监 理 工 程 师 通 知 单 、 监 理 工 作 联 系 单 有 关 设 备 质 量 事 故 处 理 及 索 赔 文 件 设备验收、交接文件、支付证书和设备制造结算审核文件设 备 采 购 、 监 造 工 作 总 结 监 理 工 作 声 像 材 料 其 他 有 关 的 重 要 来 往 文 件 20
