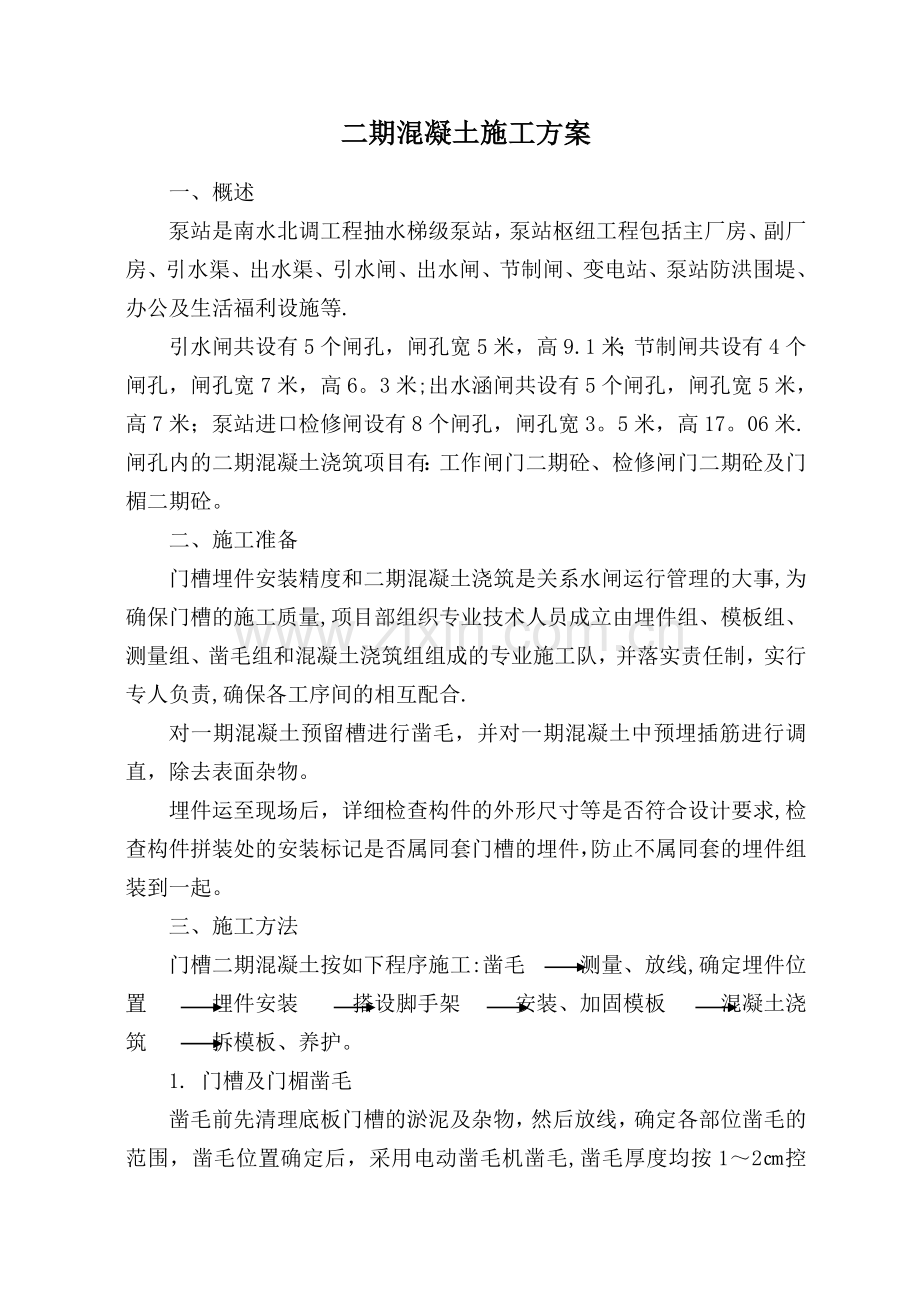

二期混凝土施工方案
一、概述
泵站是南水北调工程抽水梯级泵站，泵站枢纽工程包括主厂房、副厂房、引水渠、出水渠、引水闸、出水闸、节制闸、变电站、泵站防洪围堤、办公及生活福利设施等.
引水闸共设有5个闸孔，闸孔宽5米，高9.1米；节制闸共设有4个闸孔，闸孔宽7米，高6。3米;出水涵闸共设有5个闸孔，闸孔宽5米，高7米；泵站进口检修闸设有8个闸孔，闸孔宽3。5米，高17。06米.闸孔内的二期混凝土浇筑项目有：工作闸门二期砼、检修闸门二期砼及门楣二期砼。
二、施工准备
门槽埋件安装精度和二期混凝土浇筑是关系水闸运行管理的大事,为确保门槽的施工质量,项目部组织专业技术人员成立由埋件组、模板组、测量组、凿毛组和混凝土浇筑组组成的专业施工队，并落实责任制，实行专人负责,确保各工序间的相互配合.
对一期混凝土预留槽进行凿毛，并对一期混凝土中预埋插筋进行调直，除去表面杂物。
埋件运至现场后，详细检查构件的外形尺寸等是否符合设计要求,检查构件拼装处的安装标记是否属同套门槽的埋件，防止不属同套的埋件组装到一起。
三、施工方法
门槽二期混凝土按如下程序施工:凿毛 测量、放线,确定埋件位置 埋件安装 搭设脚手架 安装、加固模板 混凝土浇筑 拆模板、养护。
1. 门槽及门楣凿毛
凿毛前先清理底板门槽的淤泥及杂物，然后放线，确定各部位凿毛的范围，凿毛位置确定后，采用电动凿毛机凿毛,凿毛厚度均按1～2㎝控制,完后清理表面的松散混凝土与浮尘,确保凿毛面洁净。
2。 搭设脚手架
脚手架采用ф50钢管搭设，为便于操作，针对不同部位，分别按如下方式进行:
①检修门槽与工作门槽脚手架采用满堂红脚手架形式,搭设高度、宽度均与闸孔一致，长度沿闸孔方向，每边宽出门槽1米，搭设时立杆纵横间距可按1.5米左右设置，水平杆步距结合混凝土浇筑平台拟按1～1。5米设置，为确保其稳定性在脚手架外侧增剪刀撑加固。
②门楣处采用承重式脚手架,用于支撑门楣二期混凝土的荷载，亦采用ф50钢管搭设，立杆纵横间距不大于1.2米,沿闸孔方向的搭设宽度不小于2。5米。
3。 立模与加固
门槽及门楣采用钢模板或高强度竹胶板支设，加固采取木方结合钢管进行，立模前要复查埋件位置、尺寸是否准确,焊接是否牢固，支撑是否稳定，经监理验收符合要求后,方可进行模板安装.
门槽二期内模采用高强度竹胶板支设，采用木立挡、平挡及木支撑加固，木立挡为40×70㎜2，木方间距20㎝,木平挡为40×70㎜2,木方间距60㎝，木支撑采用50×80㎜2的木方，间距与木平挡一致；外模采用钢模板或高强度竹胶板支设,背后采用木立挡及钢管与对面门槽统一加固,木立挡为40×70㎜2,间距以20㎝设置，钢管平挡、対撑采用ф50钢管，间距不大于60㎝。
由于门槽支模较困难，且校正费时间，为了加快浇筑混凝土期间的支模速度,预先一次支撑到顶，并校正准确，内模就位可先临时固定在门槽埋件上，加固时与门槽外模一同加固.
为配合混凝土浇筑，在外模浇筑混凝土范围内，沿高度方向，每间隔1。5米留置一个门子口,用于混凝土入仓与振捣,门子口的大小拟按30㎝×30cm设置.
4. 二期混凝土浇筑
每闸孔为一工作面.底部门槽混凝土浇筑完毕,侧壁门槽从底部开始，每一道1～1。5米为一段，分段进行，一段浇筑至门子口后,封闭门子口，再继续浇筑下一段，一道门槽浇筑2～3段后,浇筑仓面转移到下一门槽，如此循环进行施工。
为保证二期混凝土浇筑的质量，施工时采取如下措施:
①浇筑混凝土前,将结合面老混凝土凿毛并冲洗干净，保持湿润，检查模板各部位尺寸，要完全符合要求，并仔细封堵各模板缝隙，以防漏浆，在确保没有任何问题的情况下方可施工。
②由于二期混凝土的仓面空间小,所以施工时要提高混凝土的和易性，增大流动性，适当增大含砂率.
③先用溜槽把混凝土下落在每层的工作台上，然后用小桶和铁锹翻倒入仓,每层混凝土厚度控制在20～30cm为宜,每个工作面的门槽二期混凝土均匀上升。
④振捣方法，用30㎜棒头的小型插入式振动器进行振捣，在振动器无法达到的地方,用人工插钎的方法进行捣实.
⑤根据浇筑气温控制混凝土允许浇筑间歇时间.
四、劳动力配置
1. 凿毛6人；
2。 埋件安装8人；
3。 支模搭架6人；
4. 混凝土浇筑12人。
五、质量保证措施
1、严格执行质量“三检制”，即班组自检、施工队复检，质检部终检,终检合格后报监理工程师验收，严格控制各施工工序，任何一道工序不合格,不得进行下道工序施工.
2、对施工人员进行进行施工技术交底和岗前培训。
3、严把材料关,禁止不合格的材料进场，确保工程质量。
4、所用工程设备经过试运转检验，保证性能和工作状态良好。
5、严格执行工艺标准要求和有关规范标准的规定，保证操作过程的严格标准控制。
六、安全保证措施
1、牢固树立“施工规范化,安全责任化”的思想，严格遵守安全操作规程,杜绝安全事故发生；
2、建立项目部安全保证体系，完善各项安全技术措施,设专职安全员，负责对职工安全教育.
3、加强对变换工种，特殊作业人员的安全教育工作；
4、进入施工现场必须佩带安全帽，高空作业必须系安全带.
5、检查卷扬机钢丝绳固定端和松紧情况，检查提引装置是否牢靠，各种设施上均不得破损老化。
6、施工用电必须有配电箱和漏电保护装置，实行“一机一闸"制，严禁乱接乱挂。电缆要求不破损，并有绝缘杆架空。
七、文明施工
1、在现场文明施工领导小组的领导下组织生产，把管理目标进行分解并落实到有关部门和人员，作到各项工作都有人负责.
2、 现场文明施工管理员,负责现场文明施工的管理与维护，确保施工现场文明施工管理始终处于受控状态。
3、 教育全体操作人员，作到工完场清，并与考核相联系.
4、 工作人员要着装整齐,进入现场的施工人员不得随便打闹、嬉戏,在自己的工作范围内活动,一切行动均统一指挥，统一调动。
6、施工中产生的施工垃圾要及时收集、统一堆放、及时外运,决不能随意丢弃,保证文明施工.
