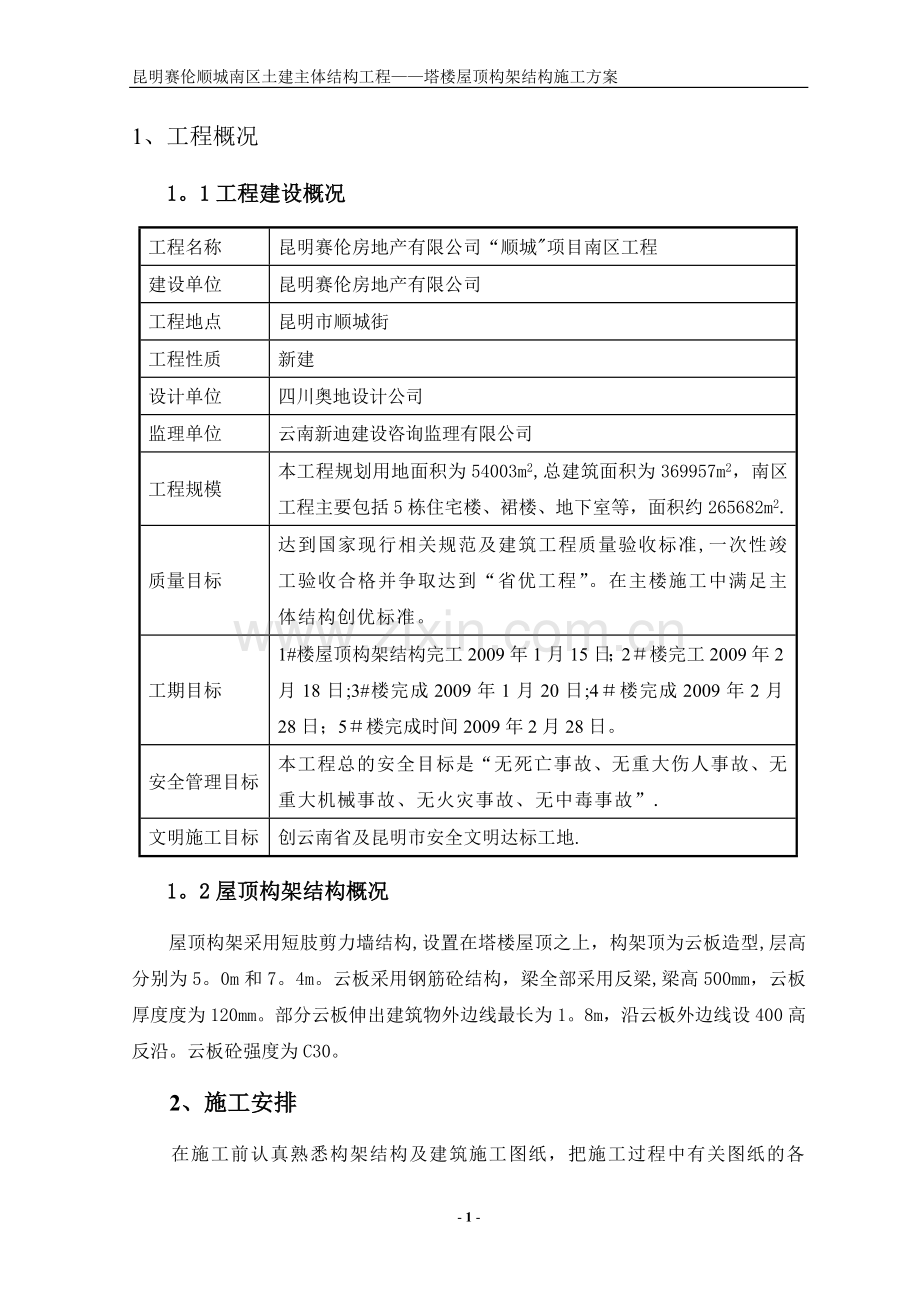

昆明赛伦顺城南区土建主体结构工程塔楼屋顶构架结构施工方案1、工程概况1。1工程建设概况工程名称昆明赛伦房地产有限公司“顺城项目南区工程建设单位昆明赛伦房地产有限公司工程地点昆明市顺城街工程性质新建设计单位四川奥地设计公司监理单位云南新迪建设咨询监理有限公司工程规模本工程规划用地面积为54003m2,总建筑面积为369957m2，南区工程主要包括5栋住宅楼、裙楼、地下室等，面积约265682m2.质量目标达到国家现行相关规范及建筑工程质量验收标准,一次性竣工验收合格并争取达到“省优工程”。在主楼施工中满足主体结构创优标准。工期目标1#楼屋顶构架结构完工2009年1月15日；2楼完工2009年2月18日;3#楼完成2009年1月20日;4楼完成2009年2月28日；5楼完成时间2009年2月28日。安全管理目标本工程总的安全目标是“无死亡事故、无重大伤人事故、无重大机械事故、无火灾事故、无中毒事故”.文明施工目标创云南省及昆明市安全文明达标工地.1。2屋顶构架结构概况屋顶构架采用短肢剪力墙结构,设置在塔楼屋顶之上，构架顶为云板造型,层高分别为5。0m和7。4m。云板采用钢筋砼结构，梁全部采用反梁,梁高500mm，云板厚度度为120mm。部分云板伸出建筑物外边线最长为1。8m，沿云板外边线设400高反沿。云板砼强度为C30。2、施工安排在施工前认真熟悉构架结构及建筑施工图纸，把施工过程中有关图纸的各种问题提前解决.由于云板为弧形结构，测量人员要做好坐标控制网和标高水准点的测量。屋顶构架施工在塔楼结构封顶后开始施工,砼一次浇筑完成。为确保砼外观质量,模板配置是关键,墙、梁、板全部采用胶合大模板,加固采用木方、钢管及对拉螺栓.砼浇筑采用泵送。在云板结构施工过程中,由于梁均为反梁,因此，必须在结构施工期间随结构施工预留套管，以保证屋面排水.云板施工时,构架与电梯机房砼一起浇筑完成。3、施工进度计划1#楼计划2009年1月4日完成屋面结构施工，1月5日开始构架施工，2009年1月15日构架结构完工；2#楼计划2009年1月16日完成屋面结构施工，1月17日开始构架施工,2009年2月18日构架结构完工；3楼计划2009年1月10日完成屋面结构施工,1月11日开始构架施工，2009年1月20日构架结构完工;4#楼计划2009年2月18日完成屋面结构施工，2月19日开始构架施工，2009年2月28日构架结构完工;5楼计划2009年2月18日完成屋面结构施工,2月19日开始构架施工，2009年2月28日构架结构完工。4、主要施工方法4.1脚手架工程脚手架的搭设：本工程屋顶构架层高分别为5。0m、7。4m。根据结构层高特点及工程实际情况，构架梁板模板支撑采用落地满堂式脚手架,材料选用扣件式钢管脚手架.满堂支撑架采用外径为48mm,壁厚3。5mm的焊接钢管搭设而成.钢管之间采用扣件连接。满堂架搭设时，先搭设立杆再连接横杆，板底采用可调托支撑,构架支撑脚手架搭设要求如下:满堂架立杆横、纵间距均为1000mm,横杆间距1500mm,扫地杆距地200mm；每隔4排立杆设自顶至底连续设剪刀撑，剪刀撑斜杆与地面的角度为45-60.云板悬挑结构部分由于位于外架顶或超出外悬挑外架，此部位将外架搭设至云板底，做为云板支撑立杆，由于外架承受云板的荷载,因此，搭设脚手架时,为保证安全，必须将满堂架与外脚手架进行可靠拉结，并设斜撑进行卸载,如下附图所示.外架其它部位需将外架搭设高度提高至构架顶以上1500mm。由于外架高度超出原外架方案的高度，因此,必须对外架进行加固处理.即保证外架与满堂架必须每根水平杆进行拉结,以保证安全。在满堂架拆除时,须将外架采用抱柱的方式将外架与构架短肢墙进行可靠连接，连接不少于2道。满堂架及外脚手架搭设构造要求：、搭设时应对钢管、扣件进行认真检查，发现有裂缝，锈蚀严重及弯曲变形均不得使用。其中用于立杆的钢管壁厚不得小于3.0mm，施工及管理人员必须严格控制。、立杆采用对接,立杆接头与相近大横杆的距离不得大于步高的三分之一。相邻两立杆的接头应相互错开,不应在同一步高和同一间距内。相邻接头的高度差应大于500mm。满堂架必须设置扫地杆，扫地杆应采用直角扣件固定在距楼板面不大于200mm处的立杆上。当立杆所在楼面有高差不在同一高度上时，必须将高处的扫地杆向外延长两跨并与立杆固定。立杆连接采用“一”字扣件，不得采用“十”字扣件，支架立杆应竖直设置，2m高度的垂直允许偏差小于15mm。、大横杆的长度不得小于6m，大横杆和立杆必须用直角扣件扣紧，不得遗漏.上下相邻的大横杆应错开布置在立杆的里侧和外侧，以减少立杆的偏心受荷情况.大横杆接长不得采用对接扣件连接，接头与相邻立杆的距离不大于纵跨的1/3。两根相邻大横杆的接头不得设置在同步或同跨内.、为保证支撑架有足够的稳定性,除了设置双向水平杆外，还要在纵横方向连续设置剪刀撑，剪刀撑采用刚性支撑，用钢管搭设。斜杆的最下面一个连接点距地面不大于500mm，以保证支撑架的刚度及稳定。剪刀撑宽度不应小于6m，斜杆与地面间的夹角须在4560之间。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于两个旋转扣件固定，端部扣件盖板边缘至杆端距离不小于100mm.剪刀撑斜杆应用旋转扣件固定在与之相交的水平杆或立杆上.满堂架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底到顶连续设置；两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。梁底立柱间纵横方向加设剪刀撑。、扣件规格必须同钢管外径相同.螺栓拧紧扭力矩不应小于40Nm，且不应大于60Nm.各杆件端头伸出扣件盖板边缘的长度不小于100mm。、在楼板预留洞的地方,架体从预留洞旁的楼板处铺设木方进行搭设。、在模板支撑架搭设完成后,必须经过验收合格后方能进入下一道作业。混凝土浇注期间,派专人观察模板及其支撑系统的变形情况.、满堂支撑架必须经批准后方可拆除,严禁随意拆除满堂架任何杆件。、高度大于4m的模板支架,其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换.满堂架及外脚手架搭设安全技术要求:、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋.、作业层上的施工荷载应符合设计要求（100Kg/m2)，严禁超载。、在满堂架使用期间,严禁随意拆除任何杆件。、为保证架体搭设立杆间距准确,搭设前必须由测量放线人员对照施工图将结构梁的位置提前测设于楼面上，为架体杆件搭设准确定位创造条件.、架体搭设时除满足本方案搭设要求外,还应满足建筑施工扣件式钢管脚手架安全技术规范(JGJ1302001)要求。、拆除脚手架时,必须由上而下逐层进行，严禁上下同时作业。各种配件严禁抛掷至地面。4.2构架结构施工屋顶构架梁、板、短肢墙模板全部采用胶合大模板,具体支模方案见塔楼主体结构施工方案.钢筋由现场所设的3个加工车间进行加工，由塔吊吊运至各施工部位，砼浇筑采用地泵进行输送.在进行构架砼浇筑前，钢管支撑架必须经业主、监理等相关人员验收合格后,才能浇筑砼。砼浇筑从一侧开始,沿建筑物长向依次向另一侧进行浇筑.砼泵管一次安装到位，浇筑过程中，只拆管,不安装.砼浇筑时，应派安全员及木工专职观察模板及其支撑系统的变形情况，发现异常现象时应立即暂停施工,迅速疏散人员，待排除险情并经施工安全责任人检查同意后方可继续进行浇筑。浇筑过程中，派人检查支架和支承情况,发现下沉、松动和变形情况及时解决。在进行屋顶构架砼浇筑过程中，外架下端不得同时进行外墙抹灰等工作，即不得有施工荷载。由于墙体高度较高,应分层进行浇筑，每层厚度不超过500mm，在初凝前浇筑下一层。使用插入式振动器应快插慢拔，插点要均匀排列,逐点移动，按顺序进行，不得遗漏,做到均匀振实，但注意不要过振。移动间距不大于振动棒作用半径的1.5倍（一般为300400mm)。振捣上一层时应插入下层混凝土面50mm，以消除两层间的接缝.5、工程质量保证措施(1)施工前,根据施工方案,在现场对所有施工人员进行技术交底，特别是脚手架的搭设,必须严格按方案要求执行.（2）各分项工程、各工序,严格执行“三检”制度。坚持每道工序先报验后施工。（3）测量、放线应准确，由于构架顶部为云板造型,因此,结构须保证弧线准确。（4)由专人负责加强对搅拌站的管理,保证砼的供应。（5）砼浇灌过程中应设专人观察模板、钢筋、予埋套管等有无移动、变形或堵塞等情况，发现问题及时处理.（6）混凝土浇筑完成后，及时对砼进行浇水养护。（7）支撑架不允许擅自拆除，拆除前应报技术部门同意后，按要求进行。6、安全保证措施（1)必须坚持贯彻安全岗位责任制,执行安全交底制，使施工人员清楚作业范围内安全状态,提高自身防护意识.（2）进入施工现场,必须戴好安全帽，高空作业必须佩带安全带，安全带做到“高挂低用”，禁止穿硬底鞋。（3)组织安全文明施工执法队，专门负责检查监督施工安全工作。(4)交通要道要设警示牌及封闭,避免伤及行人.(5)施工用电必须采用三相五线制，所有线路与脚手架钢管及钢筋处于绝缘状态.所有电器设备设接地线、安装触电保护器。施工用电操作人员必须持证上岗，无证人员严禁操作.(6)脚手架上作业层必须搭设走道，走道宽度不小于600mm，走道两边须搭设防护栏杆并满铺脚手板,顶部防护栏杆高1。2m，跳板接头处应搭设双横杆，防止出现空头板。（7）高空施工时，必须留有足够的操作面,操作面宽度不小于500mm,并满铺脚手板，并搭设安全防护栏杆.（8）脚手架外围须满挂密目网,作业层下方须设安全兜网。四口五临边必须用钢管搭设安全栏杆，并挂明显标识。（9）安全防护的拆除在没有得到安全部门允许的情况下，任何人无权私自拆除。(10）夜间施工要有足够的照明。(11）各作业班组做到工完场清，剩料放齐，垃圾倒入设置的垃圾箱内.运至现场的材料码放整齐,拆除不用的周转材料及时退库。(12）运输车辆必须做到不沿途洒砼、泥、砂等材料，道路定时清扫、洒水,减少扬尘.- 1 -目录1、工程概况11。1工程建设概况11.2屋顶构架结构概况12、施工安排13、施工进度计划24、主要施工方法24.1脚手架工程24.2构架结构施工55、工程质量保证措施66、安全保证措施6
