筏板基础钢筋支撑(钢筋)施工方案.doc

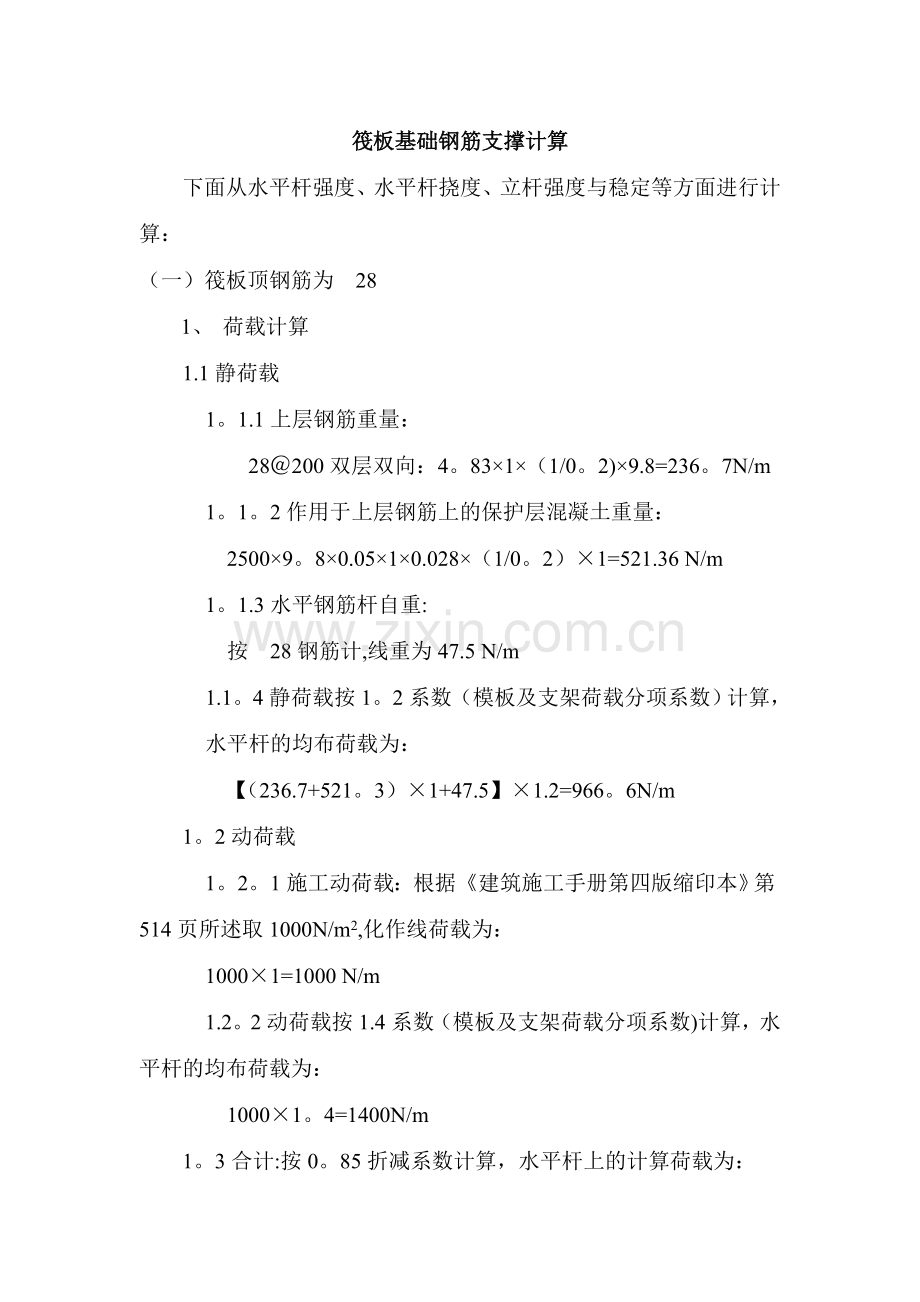

筏板基础钢筋支撑计算
下面从水平杆强度、水平杆挠度、立杆强度与稳定等方面进行计算：
（一）筏板顶钢筋为28
1、 荷载计算
1.1静荷载
1。1.1上层钢筋重量：
28＠200双层双向：4。83×1×（1/0。2)×9.8=236。7N/m
1。1。2作用于上层钢筋上的保护层混凝土重量：
2500×9。8×0.05×1×0.028×（1/0。2）×1=521.36 N/m
1。1.3水平钢筋杆自重:
按28钢筋计,线重为47.5 N/m
1.1。4静荷载按1。2系数（模板及支架荷载分项系数）计算，水平杆的均布荷载为：
【（236.7+521。3）×1+47.5】×1.2=966。6N/m
1。2动荷载
1。2。1施工动荷载：根据《建筑施工手册第四版缩印本》第514页所述取1000N/m2,化作线荷载为：
1000×1=1000 N/m
1.2。2动荷载按1.4系数（模板及支架荷载分项系数)计算，水平杆的均布荷载为：
1000×1。4=1400N/m
1。3合计:按0。85折减系数计算，水平杆上的计算荷载为：
（966.7+1400）×0.85=2011。6N/m
立杆上的竖向荷载为：
2011.6×1=2011。6N
2、水平杆强度验算：
2。1水平杆的弯矩，根据《建筑施工手册（第四版缩印本）》表8—74计算：
M2=0.084×q×l2=0.084×2011.6×12=168。97N.m
2。2水平杆强度验算：
28钢筋截面最小抵抗矩：W=2.155cm3
f= M2/W=168。97×103/2。155×103=78。4N/mm2〈400 N/mm2
3、水平杆挠度验算：
28钢筋截面惯性矩3.017×104mm4
根据《建筑施工手册第四版缩印本》表8—74挠度值为：
ω=（0。273×q×l4）/（100×E×I）
=（0.273×3.8638×10004）/（100×2。0×105×3.017×104）
=0.91mm
符合要求。
4、立杆抗压强度验算:
28*2钢筋截面面积314.2×1.96×2mm2
σ=N/A=5795。6/314。2×1。96×2=1.63N/mm2<400N/mm2
5、立杆稳定性验算:
由于本方案中支撑内各钢筋均为二力杆，只承受拉压作用,无侧向外力，而根据第4条验算结论,钢筋所受应力远远小于其自身所能承受的应力，因此稳定性合格，可使用。
