技术交底记录
工程名称
500kV泰北变电站
施工部位
或层次
下水道
编号
XSD—01
施工内容
土方工程
交底项目
土方开挖
交底日期
年 月 日
交底内容：
一、施工准备
⑴对建筑物开挖区域进行封闭围护，选择反铲挖土机进行开挖。
⑵清除施工区内的障碍物.
⑶做好建筑的标准轴线桩、标准水平桩,用白灰洒出开挖线，报监理验收.
(4)夜间施工时，要准备好照明设施。
二、质量要求
1、 主控项目：⑴标高的允许偏差-50（单位：mm）
⑵基坑的允许偏差+200、-50
⑶边坡：设计要求。
2、一般项目：⑴表面平整（单位：mm） 基坑的允许偏差20。
⑵基底土性:地质勘察报告要求及规范规定
三、工艺流程:土方开挖：测量放线、验线—开挖—修槽—钎探—验槽
四、操作工艺
（一）开挖
1、机械开挖深度在4M以内的开挖，采用反铲挖土机挖土和装土，土方开挖由翻斗汽车配合运土.机械开挖时，要配合少量人工清土，将机械挖不到的地方运到机械作业半径内,由机械运走。机械开挖在接近槽底时，用水准仪控制标高，预留30cm土层人工开挖，以防止超挖。
2、开挖到距槽底50cm以内后，测出人员测出距槽50cm的水平标志线，然后在基坑底部钉上小木桩,清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸,修整边坡和基底。
3、开挖完成报监理进行验槽。对不符合要求的软弱土层等情况作出处理记录,处理完全符合要求后，参加各方签证隐蔽工程记录。
4、若遇到下雨施工时，要加强对边坡的保护。可适当放缓边坡或架设支撑，同时在坑外侧围以上土堤或开挖水沟，防止地面水流入。
(二）注意事项:
⑴开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度考虑工作面的增加宽度为800MM，并在开挖过程中，严格控制开挖过程中试钎,避免大面积的二次开挖。施工时尽力避免基底超挖，若个别超挖的地方采用同垫层级配相同素砼回填.
⑵尽量减少对基土的扰动，若基础不能及时施工时，可预留50—左右土层不挖，待浇基础垫层时再挖。
(3）土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。要防止邻近构筑物(如塔吊基础)的下沉，应预先采取防护措施，并在施工过程中进行沉降和位移观测。
（4）注意安全，严禁在挖土回转半径内站立、行走及工作.每天3次检查土壁裂隙稳定情况。
检查井粉好可用人工配合机械回填。

交底人

项目负责人

接受交底人

执行情况

质量员
2008年 月 日

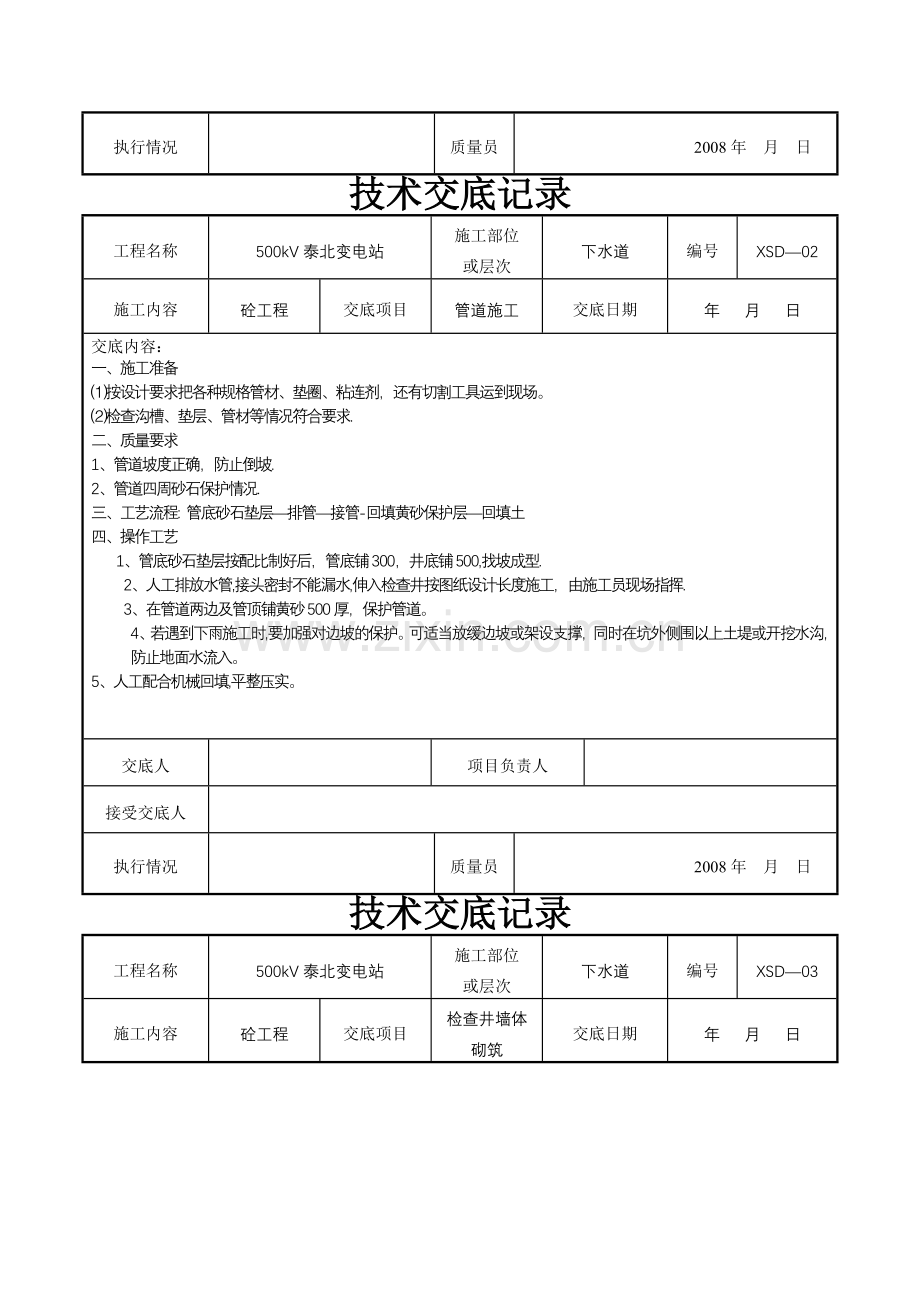

技术交底记录
工程名称
500kV泰北变电站
施工部位
或层次
下水道
编号
XSD—02
施工内容
砼工程
交底项目
管道施工
交底日期
年 月 日
交底内容：
一、施工准备
⑴按设计要求把各种规格管材、垫圈、粘连剂，还有切割工具运到现场。
⑵检查沟槽、垫层、管材等情况符合要求.
二、质量要求
1、管道坡度正确，防止倒坡.
2、管道四周砂石保护情况.
三、工艺流程: 管底砂石垫层—排管—接管-回填黄砂保护层—回填土
四、操作工艺
1、管底砂石垫层按配比制好后，管底铺300，井底铺500,找坡成型.
2、人工排放水管,接头密封不能漏水,伸入检查井按图纸设计长度施工，由施工员现场指挥.
3、在管道两边及管顶铺黄砂500厚，保护管道。
4、若遇到下雨施工时,要加强对边坡的保护。可适当放缓边坡或架设支撑，同时在坑外侧围以上土堤或开挖水沟，防止地面水流入。
5、人工配合机械回填,平整压实。

交底人

项目负责人

接受交底人

执行情况

质量员
2008年 月 日
技术交底记录
工程名称
500kV泰北变电站
施工部位
或层次
下水道
编号
XSD—03
施工内容
砼工程
交底项目
检查井墙体砌筑
交底日期
年 月 日
交底内容:
一、施工准备：
提前1天浇水湿润。蒸压灰砂砖含水率宜为10％～12％.
放线、制作皮数杆.底层地面标高等。并用准线和线坠将轴线引放到所砌筑位置表面上.所砌筑位置表面用细石砼找平后方可砌筑，不得用砂浆填平.
二、操作工艺：
(1） 砌筑前,应将砌筑部位清理干净，放出墙身中心线及边线，浇水湿润。
（2) 在井的中心处立起皮数杆，在皮数杆之间拉准线，依准线逐皮砌筑，其中第一皮砖按墙身边线砌筑。
(3） 砌砖操作方法可采用铺浆法或“四一"砌砖法，依习惯而定。采用铺浆法砌筑时，铺浆长度不得超过400mm； “四一”砌砖法即“一铲灰、一块砖、一挤揉、添一刀头缝灰"的操作方法。
（4) 砖墙水平灰缝和竖向灰缝宽度宜为10mm,但不小于8mm，也不应大于12mm.水平灰缝的砂浆饱满度不得小于80％；竖缝宜采用挤浆或加浆方法，不得出现透明缝，严禁用水冲浆灌缝。
（5) 用模板做成井口的圆圈形，便于控制圆井的组砌。
（6） 每层墙的最上一皮砖,应是整砖丁砌。在梁或梁垫的下面及挑檐、腰线等处也应是整砖丁砌。
（7） 井壁穿管部位用砂浆填实，确保不漏水.
（8） 砖墙每天砌筑高度以不超过1。8m为宜。
(9)井墙体砌好后，内外粉刷，留出上口不粉，做井盖座。
三、质量要求
⑴砖砌体组砌方法应正确，上下错缝,内外搭砌，圆弧自然。
⑵水平灰缝厚10mm，在8mm、12mm范围内为合格.
⑶顶面 标高：±15mm；用水平仪和尺量检查.
⑷表面平整度混水墙：5mm，用2m靠尺和楔形塞尺检查.

交底人

项目负责人

接受交底人

执行情况

质量员
2008年 月 日
技术交底记录
工程名称
500kV泰北变电站
施工部位
或层次
下水道
编号
XDS—04
施工内容
水电安装
交底项目
管道施工
交底日期
年 月 日
交底内容：
一、给排水管道工程施工方法及要求
管道的连接
（1) 螺纹连接的钢管应采用手用钢锯、管子割刀和型材割机切割等三种方法。用管子割刀切断 处管口内缩颈部分应用扩孔锥刀或圆锉，清除管口并要进行内倒角。
（2） PVC 塑料管的切断： 宜用木工锯, 管口断面倾斜或不平度不得超过3mm； 断口处宜用砂纸或细锉打光棱角。
（3） 管螺纹连接件螺纹间应根据下列要求加填料.
a. 冷水管道， 填料用细麻丝加厚白漆。
b. 填料缠绕时应顺螺纹紧缠 3—4 层， 不得使填料挤入管内。
(4) 管件紧固后, 宜将外露螺纹上的填料清理干净, 镀锌钢管的外露螺纹涂防锈涂料。
卫生设备安装工程施工方法及要求：
（1） 卫生设备的给、排水管口预留位置, 必须在选用好卫生设备及给、排水附件的型号， 明确安装尺寸后, 做好正确予留管口的作业， 便于卫生设备安装时镶接管道。
(2） 卫生设备安装前， 应对瓷质器具， 铜质附件进行检查， 不得有结疤 、裂纹、砂眼等现象, 外观光滑， 各个连接口与管道部件的直径吻合， 接口处插入长度合适。
(3） 卫生设备安装除浴盆应在墙、地饰面施工前安装外， 地漏配合地砖施工时安装， 其余卫生设备应安装在墙、地饰面施工完后进行安装.
(4) 卫生设备的搬运应轻拿轻放， 防止碰伤。堆放平稳整齐。瓷质卫生器具和铁皮搪瓷器具安装时, 应防止损伤瓷面。用金属螺栓、木螺钉紧固于瓷面时， 应有软垫片( 铅板垫片、硬胶垫圈或石棉、橡胶O形垫圈)。拧紧时不得用力过猛。
消防工程施工方法及要求：
依据： 消防工程施工应符合有关的规范、标准。
施工程序： 器材检验 → 预留孔洞和预埋套管 → 消火栓总管及分路管安装 → 试压 → 管道冲洗 →消火栓配件 → 支管 → 系统调试。
（1） 消防管材、管件、阀门、消防器材、水泵等材料及设备和制成品到货后在使用前应认真检查， 看其是否符合技术要求、质量有无问题， 产品要有合格证及使用许可证， 无证器材禁止使用。
（2) 按照设计图或产品说明书的要求， 同土建结构施工密切配合, 做好管道和设备的预留孔洞、预埋套管工作。
（3) 按照设计图编制管路施工工艺卡， 工艺卡图上要标出变径、阀件、接口等的详细位置； 再按照建筑实地测量的尺寸记录于草图上, 据此进行管子的预制加工和敷设支架.
（4) 管道的接口和安装应按照水暖管道施工操作规程进行， 先把加工好的管子运到安装部位按编号依次摆开， 安装就位后找直找正， 并对变径、阀件、接口等位置进行复核。
（5） 消防器具应在管道试压及室内装修基本就绪后进行安装， 安装前应进行检查, 配件与器具应配套。
(6) 水管系统安装后， 应尽早进行水压试验和水冲洗， 合格后方可进行油漆保温。
(7) 对于试压漏水会造成损失的场合, 宜先做气压严密性实验， 以避免管道首次通水因漏水而造成损失。
(8） 室内消火栓应在管道试压、清洗合格后安装.
（9) 根据设计要求进行系统压力实验。各管道安装后应根据这些规定分区进行。先要考虑好排水的出路, 做文明施工。 对于立管和干管上的阀门应逐个进行强度和严密性实验。 试压后应对系统进行水冲洗, 冲洗前应把过滤器等部件拆卸代以临时短管， 冲洗结束后再安装上。

（10） 消火栓的支管应根据消火栓阀的坐标来定位，支管一般低于箱底 0。15m坡向立管.

（11） 管道系统压力试验及冲洗见管道工程通用施工方法及要求.

（12) 工程验收:工程应按分项、分部或单位工程验收。分项、分部工程由施工单位会同厂方共同验收； 单位工程应由主管单位（建设单位）组织施工、设计、建设和有关单位联合验收。单位工程的竣工验收, 应在分项、分部工程验收的基础上进行。

二、建筑电气安装工程施工方法及要求 ：
弱电系统安装方法和要求 ：
1。 电话电缆、电话线、保护管、进出电话交接箱、配线架统一规定左进右出； 电话对数编号从上至下.
2. 电话交接箱配线架进行端子接线的同时， 施工人员要同时附上端子编号实际接线图, 以利交付邮电局总体校对。
3. 电话电缆、电话管线严禁与强电管线靠近平行敷设。
4。 电话线严禁与强电同穿一根保护管, 亦不得与强电电缆沟同沟敷设。
5。 电话设备接地系统不得与强电保护接地及防雷接地系统混用.
6。 电话机房内凡涉及邮电局施工范围内的一切电讯设备， 我公司班组施工人员不得
擅自碰弄， 以免损坏电讯设备。
7。 凡遇电缆沟施放电缆前应会同厂方有关人员检查电缆沟排水畅通后， 才能进行施放电缆。
8。 电话电缆不论电缆沟内敷设、直埋敷设、槽内敷设、穿管敷设均参照电力电缆的施工方法。
照明系统：
1. 布线 ：
（1) 室内线路布线施工应尽量走直线， 减少与其他管线交叉
（2） 不同系统、不同电压等级、不同电流类别的线路, 不应穿在同一管内或线槽
内。
(3） 管内或线槽的穿线， 在穿线前应将管内或线槽内的积水及杂物清除干净, 管
内无铁屑及毛刺, 切断口应锉平， 管口应刮光。
（4） 导线在管内或线槽内不应有接头或扭结。
（5) 敷设在多尘或潮湿场所管路的管口和管子连接处, 均应作密封处理.
（6） 管路超过下列长度时， 应在便于接线处装设接线盒:a。 管子长度每超过
45m, 无弯曲时 ；b。 管子长度每超过 30m， 有一个弯时 ; c。 管子长度每超过 20m， 有二个弯时；d. 管子长度每超过 12m， 有三个弯时 ;
（7) 管子入盒时， 盒内侧应装护口,内外侧应套锁母， 在吊顶内敷设时, 盒子的
内外侧均应套锁母,亦内侧应装护口。
`(8） 管线经过建筑物的变形缝处应采取补偿措施， 导线跨越变形缝的两侧部位
应固定， 并留有适当余量。
（9） 导线敷设后， 应对每回路的导线用 500V 的兆欧表测量绝缘电阻， 其对地
绝缘电阻值不应小于 20MΩ 。
2. 配管配线；
施工人员在施工前必须认真阅读施工设计图, 熟悉技术交底及图纸会审记录， 施工图上的施工说明， 配管应根据施工图纸, 如有合理建议必须经原设计同意， 确定线路, 测量定位。 配管配线的主要方法和要求如下 :
（1） 明配线管和支架应横平竖直， 排列整齐美观， 支架间距均匀， 固定牢固,并应刷防锈漆。
(2) 无论明暗配管、金属管子必须可靠接池.焊接处应刷防锈漆.
(3） 线管连接必须遵循， 薄壁钢管（ 电线管 ） 应丝扣连接, 厚壁钢管 4Omm 以下
的可丝接， 40mm 以上可采用套管焊接， 丝接管应焊接地跨接线， 管子与箱、盒应焊接地跨接线。
（4) 各种出线口及箱、盒安装应整齐, 钢管与箱、盒连接应用锁紧螺母固定。
（5) 明暗配管通过伸缩或沉降缝时应设补偿装置
（6) 配管超过一定长度， 中间应加装接线盒或拉线盒。
（7) 沿钢梁敷设的明管应采用支架或抱箍固定， 如将管子直接焊在钢梁上, 必
须取得结构设计部门的同意。
（8) 暗配管在墙内敷设时, 应在砌墙时密切配合土建， 各种暗式箱、盒应根据设计标高预埋好， 箱盒露出毛墙厚度应等于抹灰层的厚度。
（9） 暗配管在砼内敷设时， 应将管子埋在底筋上面， 箱、盒必须紧贴模板固定并用垫物塞好， 防止堵塞。
(10) 暗管在预制板上敷设时应尽量沿板缝敷设， 如必须在板缝外敷设时, 电线管直径不得大于φ25, 并应紧贴板缝， 加以固定。
(11） 采用塑料管作穿线管时, 所有连接件灯头和开关箱、接线盒均应采用塑料品。
（12） 穿线应在土建地坪和粉刷工程结束后进行。
(13） 在穿线前必须清扫管道， 管内不得有杂物和水份。
（14） 管内导线的总裁面积 ( 包括保护层 ) 不应超过管子截面积的 40％ .
（15） 导线在管内不得有接头和扭结， 穿入管内的导线不得绞在一起。
3。 照明器具和一般电器的安装方法和要求 ：
(1） 开关、插座固定应牢固， 平直整齐， 位置及高度应符合要求。
(2） 各种开关距门框一般为 0.15～0。2m, 安装在同一建筑物的照明开关开闭方向应一致.
（3） 三相安全插座和单相配电插座应按插座上所标的相线、零线和接地线安装。
（4） 装开关时必须做到电源进开关， 零线进灯具； 使开关断开， 灯具不带屯。
（5） 灯具安装应牢固、洁净、美观； 同一室内成排灯具应成一线。
（6） 嵌入顶棚内灯具安装, 灯具应固定在专设的框架上， 框架应与建筑物固定牢固。
（7） 吊灯灯具安装重量超过 3kg 时, 应预埋吊钩或螺栓.
(8) 吊扇安装高度扇叶距地不应低于 2.5 米， 吊扇吊钧直径不应小于销钉直径， 且不得小于φ1Omm.
4. 低压电器设备安装方法和要求 ：
4-A 低压电器设备安装前的检查应符合下列要求 ：
(1) 外壳、油漆、手柄无损伤或变形 ;
（2) 内部仪表、灭弧罩、瓷件等无裂纹和伤痕 ；
（3） 附件齐全、完好。
4—B 低压电器及其操作机构的固定方式和安装高度, 如设计无规定， 应符合下
列要求:
(1） 宜用支架或垫板 ( 绝缘板 ） 固定在墙或柱上；
(2） 落地安装的电器设备, 其底面一般应高出地面 50～100mm；
（3） 操作手柄中心距离地面一般为 1200～1500mm ， 侧面操作的手柄距离建筑物或其它设备不宜小于 200mm .
5. 防雷接地工程安装方法和要求 ：
防雷装置的安装： 防雷装置的安装， 应按已批准的设计进行施工, 除设计有特殊要求外, 一般要求如下:
（1) 避雷针针尖应采用圆钢或焊接钢制成 (一般采用圆钢）， 其圆钢直径不应小于 16mm， 钢管直径不应小于 25mm 。
（2） 防雷装置的避雷线、引下线及杆塔等金属材料， 需先调直后安装。引下线的支持卡子应均匀。引下线遏弯曲处不应做成死弯。
（3） 高出建筑物的金属部件(如透气管、屋顶排气罩等), 均应与避雷线可靠连接。
（4） 避雷引下线在地面以上2M 长的一段， 应用角钢保护。采用 2 支及以上引下线
时应在距地 1.5～1。8m 处做断接卡子， 供测量接地电阻使用；
(5） 接地体、避雷线及引下线的连接必须采用焊接方法.焊接处涂沥青防腐
（6) 所有防雷装置的各种金属件必须热镀镑， 镀铸层应均匀。
接地装置的安装 ：
A. 接地体采用—80＊8镀锌扁钢,支架引下线为80*10镀锌扁钢, 避雷针接地极为 角钢 L50 × 5， 长度为 2。5M.
B。 装设接地体前， 需沿着接地体的线路先挖沟， 以便打入接地体和敷设连接这
些接地体的局钢、地沟的挖掘深度为 0。8m—1m, 宽为 0。5m.沟的中心线与建物的距离不宜小于1M。
C。 接地体打入沟内后离沟底约150～200mm， 接地体间距应根据设计规定， 一般不小于2M。
D。 接地装置应避开其它地下管路、电缆等设施， 一般与电缆及管道交叉时， 相距不小于100mm，与电缆及管道平行时不小 300~350mm .
E。 敷设接地体时， 接地体应与地面保持垂直.
接地线敷设 ：
A。 接地线一般用镀锌扁钢，敷设前应先检查和调, 然后持扁钢放于沟内, 依次将
扁钢与接地体用焊接方法连接， 扁钢应侧放， 与接地体的焊接位置离接地体顶应小于 100mm 。
B。 扁钢的搭接或扁钢与接地体的焊接必须牢固无虚焊。扁钢与扁钢的搭接长度为
扁钢宽度的 2 倍， 且至少三个棱边焊接， 如接地线采用圆钢， 搭接长度为
圆钢直径的6 倍。严禁对接。
C。 室内接地母线大多明设， 可敷设在墙上、母线架或电缆架上， 也可埋设在混
凝土内。穿过墙壁、楼面的接地母线应加装保护管或预留孔。
D. 明敷设在墙上的接地母线， 应用接地卡固定， 接地卡在砌墙时预埋好， 埋设深度为 5Omm; 间距为 1～1.5 m， 转弯部分为 lm, 明敷设的接地母线应横平竖直， 与地面平行的接地母线一般距地 300mm 。
E。 接地线经过建筑物的伸缩缝时, 将接地线作成弧形。
接地装置的检查 :
A． 接地装置安装完毕, 应进行检查.埋设的在回填土前会同厂方或监理单位
一起检查并填写隐蔽工程检查证后方可回填。明设部分，先进行外观检查，
检查是否符合要求, 并检查与电气设备连接是否可靠。
B．检查接地电阻是否符合规范设计要求 (不同的接地应符合各种接地电阻的
要求) 。
6. 送电试验 ：
电气安装结束以后， 在送交竣工验收前, 应先进行线路和设备的检查, 并对用电设备试送电, 确认正常无误后, 才能交有关部门验收.
检查事项包括以下几项 :
（1) 检查电源引入部位， 配电装置的安装质量和相位是否符合要求, 并摇测其
绝缘也阻是否符合规程要求。

(2） 检查配电室引出的负荷线路接线质量、相位、绝缘电阻等是否符合规程要求。
（3） 检查分配电箱引出回路是否符合设计要求， 线路绝缘电阻是否符合规程
要求.
（4) 检查主开关、分开关或配电箱各分支回路的开关整定值是否符合设计要求。
(5） 试送电源开关应连续三次合闸并迅速断开, 无异常后才能合上电源开关。
（6） 各负载回路、配电箱各分支回路也同样进行试送后才能合闸。
(7） 合上照明回路的灯具开关, 开关控制数次无误， 并确认开关控制的是相线，
方可认为正常。

交底人

项目负责人

接受交底人

执行情况

质量员
2008年 月 日
