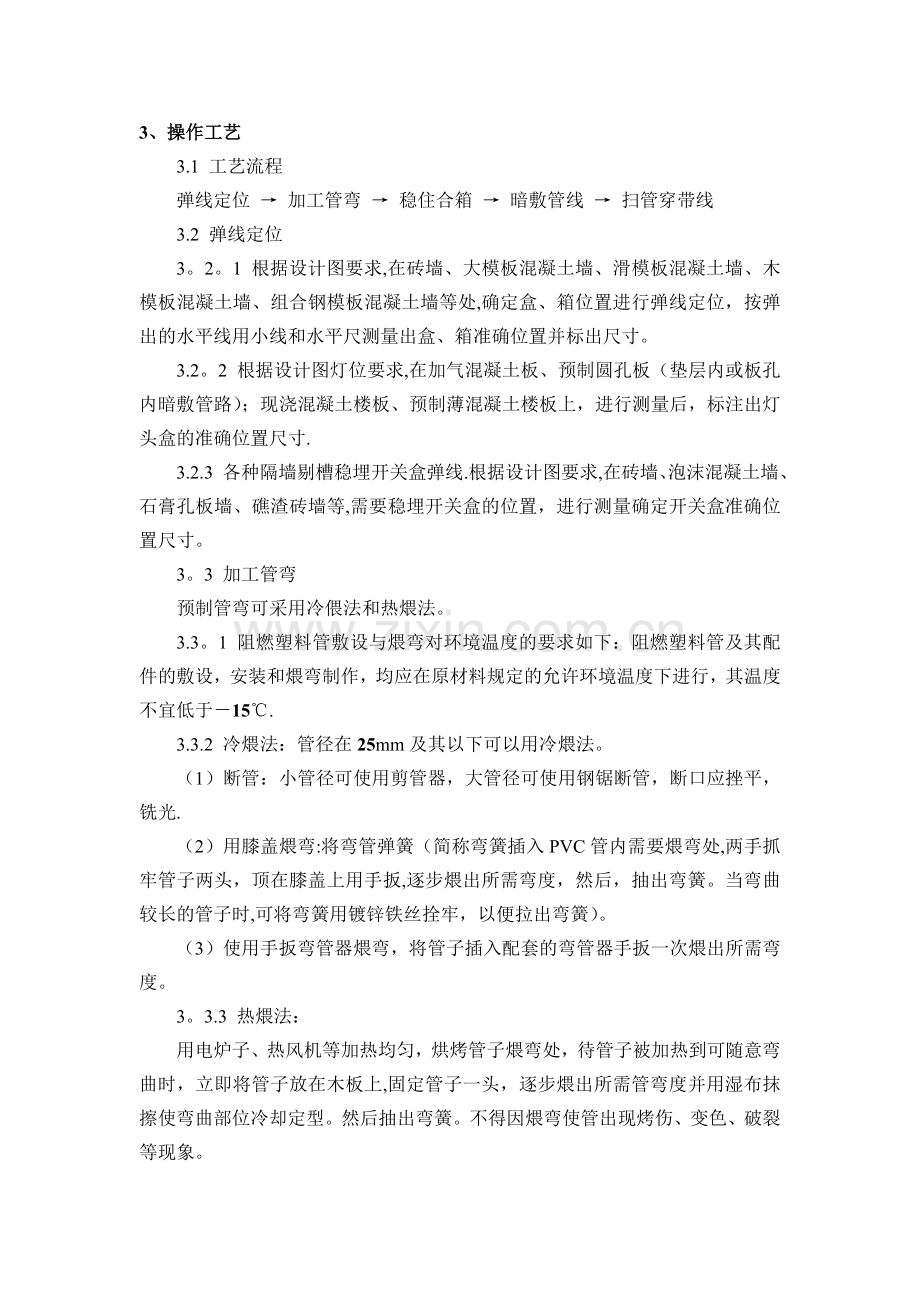

硬质阻燃型塑料管（PVC）暗敷设施工工艺1、适用范围本工艺标准适用于一般民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所及顶棚内敷设）。2、施工准备2。1 材料要求2.1.1 凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27的阻燃指标，并应有检定检验报告单和产品出厂合格证。2。1.2 阻燃型塑料管,其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准。管壁厚度应均匀一致.2。1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒。插座盒、端接头、管箍等，必须使用配套的阻燃型塑料制品。2。1。4 阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐,开孔齐全，无劈裂损坏等现象。2。1。5 辅助材料：镀锌铁丝，专用粘接剂等.2.2 主要机具2.2。1 铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。2。2.2 手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳手、水桶、灰桶、灰铲。2。2。3 弯管弹簧(简称弯簧)/剪管器.手电钻、钻头、压力案子、台钻等。2。2。4 电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。2。3 作业条件2。3。1 配合土建砌体(如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱.2。3.2 配合土建混凝土结构施工时，大模板、滑模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路,同时办理隐检手续。2.3.3 加气混凝土楼板、圆孔板、应配合土建调整好吊装楼板的板缝，同时根据设计图进行配管。3、操作工艺3.1 工艺流程弹线定位 加工管弯 稳住合箱 暗敷管线 扫管穿带线3.2 弹线定位3。2。1 根据设计图要求,在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处,确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒、箱准确位置并标出尺寸。3.2。2 根据设计图灯位要求,在加气混凝土板、预制圆孔板（垫层内或板孔内暗敷管路）；现浇混凝土楼板、预制薄混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸.3.2.3 各种隔墙剔槽稳埋开关盒弹线.根据设计图要求,在砖墙、泡沫混凝土墙、石膏孔板墙、礁渣砖墙等,需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。3。3 加工管弯预制管弯可采用冷偎法和热煨法。3.3。1 阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于15.3.3.2 冷煨法：管径在25mm及其以下可以用冷煨法。（1）断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应挫平，铣光.（2）用膝盖煨弯:将弯管弹簧（简称弯簧插入PVC管内需要煨弯处,两手抓牢管子两头，顶在膝盖上用手扳,逐步煨出所需弯度，然后，抽出弯簧。当弯曲较长的管子时,可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。（3）使用手扳弯管器煨弯，将管子插入配套的弯管器手扳一次煨出所需弯度。3。3.3 热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上,固定管子一头，逐步煨出所需管弯度并用湿布抹擦使弯曲部位冷却定型。然后抽出弯簧。不得因煨弯使管出现烤伤、变色、破裂等现象。3。4 稳埋盒、箱3.4.1 盒、箱固定应平正牢固、发浆饱满，收口平整，纵横座标准确,符合设计图和施工验收规范规定。3.4.2 砖墙稳埋盒、箱:（1）预留盒、箱孔洞；根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm处预留出进入盒、箱的管子长度,将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管一孔地进入盒、箱稳埋完毕。（2）剔洞稳埋盒、箱、再接短管：按弹出的水平线，对照设计图找出盒、箱的准确位置。然后剔洞。所剔孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁饶湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正,待水泥砂浆凝固后.再接短管入盒、箱。(3）组合钢模板、大模板混凝土墙稳埋盒、箱：A、在模板上打孔,用螺丝将盒、箱固定在模板上;拆模前及时将固定盒、箱的螺丝拆除。B、利用穿筋盒，直接固定在钢筋上，并根据墙体厚度焊好支撑钢筋，使盒口或箱口与墙体平面平齐。(4）滑模板混凝土墙稳埋盒、箱：A、预留盒、箱孔洞，采取下盒套、箱套,然后待滑模板过后再拆除盒套或箱套,同时稳埋盒或箱体。B、用螺丝将盒、箱固定在扁铁上,然后将扁铁焊在钢筋上，或直接用穿筋盒固定在钢筋上）并根据墙厚度焊好支撑钢筋,使盒口平面与墙体平面平齐。（5）顶板稳埋灯头盒：A、加气混凝土板、圆孔板稳埋灯头盒.根据设计图标注出灯位的位置尺寸。先打孔，然后由下向上剔洞,洞口下小上大,将盒子配上相应的固定体放人洞中,并固定好吊板，待配管后用高标号水泥砂浆稳埋牢固。B、现浇混凝土楼板等,需要安装吊扇、花灯或吊装灯具超过3kg时，应预埋吊构或螺栓，其吊挂力矩应保证承载要求和安全.C、隔墙稳埋开关盒、插座盒。如在砖墙泡沫混凝土墙等，剔槽前应在槽两边先弹线，槽的宽度及深度均应比管外径大，开槽宽度与深度以大于1。5倍管外径为宜。砖墙可用錾子沿槽内边进行剔槽;泡沫混凝土墙可用刀锯锯成槽的两边后,再剔成槽。剔槽后应先稳理盒，再接管，管路每隔1m左右用镀锌铁丝固定好管路,最后抹灰并抹平齐.如为石膏圆孔板时，宜将管穿人板孔内并敷至盒或箱处。3。5 暗敷管路3.5.1 管路连接：（1）管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插人套箍；管口应到位;粘接剂性能要求粘接后lmin内不移位，粘性保持时间长，并具有防水性。（2）管路垂直或水平敷设时，每隔加距离应有一个固定点,在弯曲部位应以圆弧中心点为始点距两端300500mm处各加一个固定点.（3）管进盒、箱，一管一孔,先接端接头然后用内锁母固定在盒箱上，在管孔上用顶帽型护口堵好管口,最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋、锯末等)。3.5。2 管路暗敷设：（1）现浇混凝土墙板内管路暗敷设：管路应敷设在两层钢筋中间，管进盒,箱时应煨成S弯，管路每隔lm处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准,向墙外引管可使用“管帽预留管口,待拆模后取出“管帽”再接管。（2）滑升模板敷设管路时，灯位管可先引至牛腿墙内，滑模过后支好顶板，再敷设管至灯位。（3）现浇混凝土楼板管路暗敷设：根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子,用机螺丝或短钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋的下面底筋的上面,管路每隔1m用短锌铁丝绑扎牢。引向隔断墙的管子,可使用“管帽”预留管口，拆模后取出管帽再接管.（4）预制薄型混凝土模板管路暗敷设:确定好灯头盒尺寸位置，先用电锤在板上面打孔，然后在板下面扩孔，孔大小应比盒子外口略大一些。利用高桩盒上安装好卡铁(轿杆）将端接头,内锁母把管固定在盒子孔处，并将高桩盒用水.泥砂浆埋好，然后敷设管路。管路保护层应不小于80mm为宜。（5）预制圆孔板内管路暗敷设：电工应及时配合土建吊装圆孔板时,敷设管路。在吊装圆孔板时，及时找好灯位位置尺寸，打灯位盒孔，接着敷设管路.管子可以从圆孔极板孔内一端穿人至灯头盒处，将管固定在灯头盒上，然后将盒子用卡铁放好位置，同时用水泥砂浆固定好盒子。（6)灰土层内管路暗敷设：灰土层夯实后进行挖管路槽，接着敷设管路，然后在管路上面用混凝土砂浆埋护，厚度不宜小于80mm。3.6 扫管穿带线对于现浇混凝土结构,如墙、楼板应及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，以便在混凝土未终凝时，修补管路。对于砖混结构墙体，在抹灰前进行扫管，有问题时修改管路，便于土建修复经过扫管后确认管路畅通，及时穿好带线,并将管口、盒口、箱口堵好,加强成品配管保护,防止出现二次堵塞管路现象。4、质量标准4。1 主控项目阻燃型塑料管及其附件材质氧指数应达到27%以上的性能指标。阻燃型塑料管不得在室外高温和易受机械损伤的场所明敷设。检查方法：检查测试资料,观察检查。4。2 一般项目4。2.1 管路连接紧密，管口光滑。保护层大于15mm，使用胶粘剂连接紧密、牢固。4。2。2 盒、箱内设置正确，固定可靠，管子进入盒、箱处顺直，一孔一管，以端接头与内锁母将管固定在盒、箱管孔处，牢固不松动。4。2。3 管路保护应符合以下规定：穿过变形缝处有补偿装置，补偿装置能活动自如,穿过建筑物和设备基础处，应加保护管；补偿装置平正，管口光滑，内锁母与管子连接可靠，加套保护管在隐蔽工程记录中标示正确。检查方法；观察检查,检查隐蔽工程记录4.2.4 硬质PVC塑料管、弯曲半径安装允许偏差和检验方法见(硬质阻燃塑料管（PVC）明敷设工艺标准中表31、表33所示。5、成品保护5。1 剔槽打洞时，应预先划好线，避免用力猛剔，造成洞口或槽剔的过大、过宽，甚至影响士建结构质量.5。2 管路敷设完毕后注意成品保护.特别是在现浇混凝士结构施工中，电工配合土建施工关系密切，在合模和拆模时，应注薏保护管路不要移位，砸扁或踩坏等现象出现.5。3 在混凝土板、加气板上剔洞时,注意不要剔断钢筋，剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面砸孔洞。5。4 配合土建浇灌混凝土时，应派电工看护，以防管路移位或受机械损伤.6、质量通病的预防6。1 保护层15mm管路有外露现象,应将管槽深度剔到1。5倍管外径的深度，并将管子固定好后用水泥砂浆保护并抹平灰层。6.2 稳埋盒、箱有歪斜；暗盒、箱有凹进、凸出墙面现象：盒、箱破口；座标超出允许偏差值。对于稳埋盒、箱应先用线坠找正、座标正确再固定稳埋；暗装盒子口或箱口，应与墙面平齐，不出现凹凸墙面的现象。暗箱贴脸与墙面缝隙预留好；用水泥砂浆将盒箱底部四周填实抹平，盒子收口平整。6.3 由于墙厚度较薄，箱体厚度与墙厚度相差无几，箱底处抹灰开裂，在箱底处加金属网固定后，再抹灰找平齐。6。4 管子煨弯处的凹扁度过大及弯曲半径小于6D(管子直径）.煨弯应按要求进行操作其弯曲半径应大于6D.6。5 管路不通，朝上管口未及时堵好管堵,造成杂物落人管中.应在安装立管时,随时堵好管堵,其它工种作业时,应注意不要碰坏已经敷设完毕的管路,避免造成管路堵塞。6。6 PVC管用火煨弯时，容易出现烤变色、凹扁过大、煨弯倍数不够等现象.因此在用热煨弯时，应注意避免出现以上问题。7、质量记录7。1 阻燃型(PVC）塑料管及附件、检定测试报告单和产品出厂合格证。7。2 硬质阻燃型塑料管暗敷设时,应进行技术交底,做好预检、隐检、自检、互检记录。7.3 设计变更洽商记录、竣工图。7.4 分项工程质量检验评定记录。
