山体滑坡施工组织设计.doc

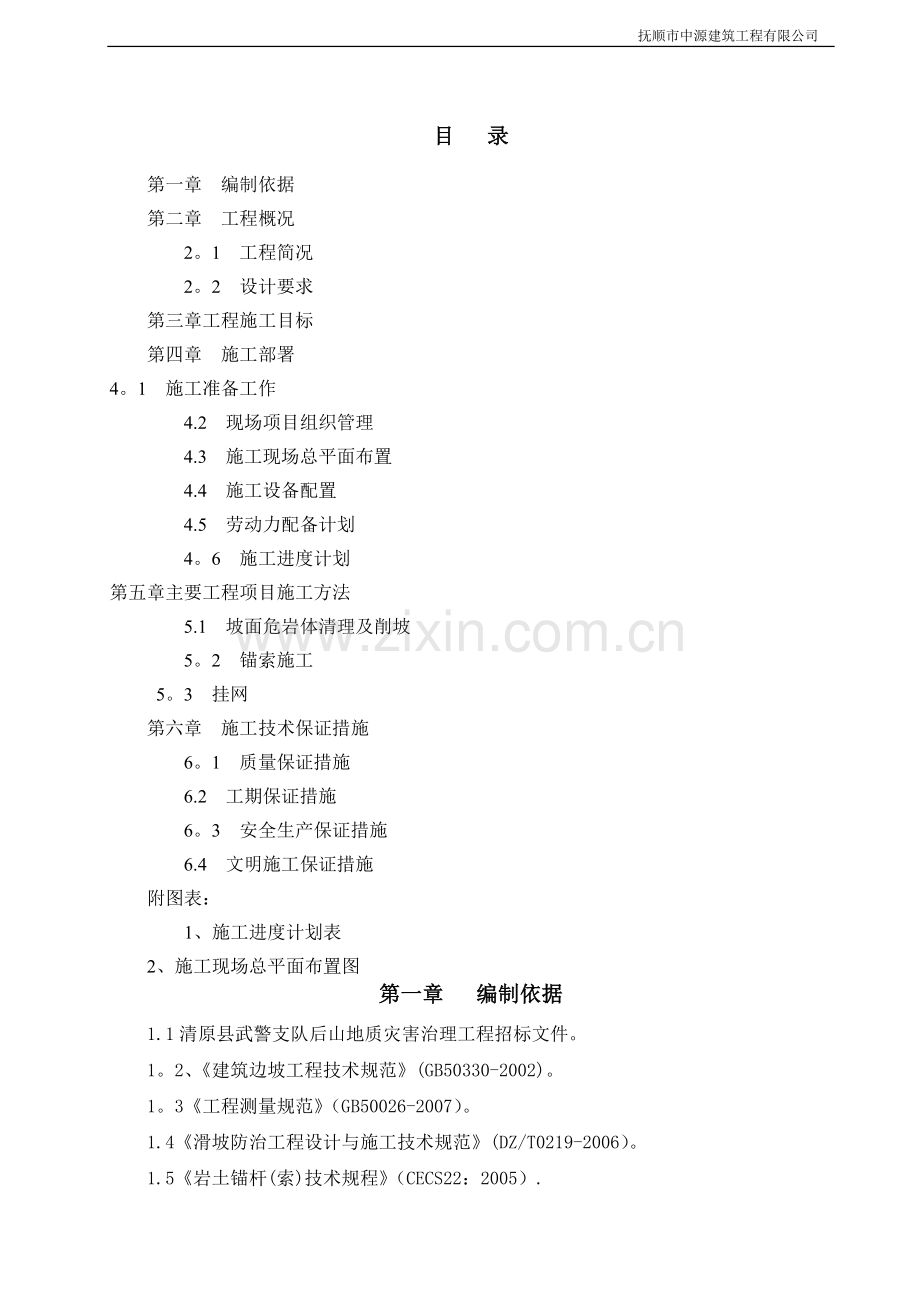

目 录第一章 编制依据第二章 工程概况2。1 工程简况2。2 设计要求第三章工程施工目标第四章 施工部署4。1 施工准备工作 4.2 现场项目组织管理 4.3 施工现场总平面布置 4.4 施工设备配置 4.5 劳动力配备计划 4。6 施工进度计划第五章主要工程项目施工方法 5.1 坡面危岩体清理及削坡 5。2 锚索施工5。3 挂网第六章 施工技术保证措施 6。1 质量保证措施 6.2 工期保证措施 6。3 安全生产保证措施 6.4 文明施工保证措施附图表： 1、施工进度计划表2、施工现场总平面布置图第一章 编制依据1.1清原县武警支队后山地质灾害治理工程招标文件。1。2、建筑边坡工程技术规范(GB50330-2002)。1。3工程测量规范（GB50026-2007）。1.4滑坡防治工程设计与施工技术规范(DZ/T0219-2006）。1.5岩土锚杆(索)技术规程（CECS22：2005）.1。6建筑地基基础施工质量验收规范（GB502022002).1。7混凝土结构工程施工质量验收规范（GB502042002）.1.8国家现行有关其他施工验收规范、操作规程及技术标准。第二章 工程概况2.1工程简况本工程为清原县武警支队后山地质灾害治理工程，建设地点为清原县内，工程质量优良，开工日期为2012年8月17日,竣工日期为2012年9月17日。2.2设计要求本工程边坡采用清除坡面岩体，锚索,锚头，垫板,挂网。一、坡面危岩体清理及削坡1、彻底清理坡面危岩体及浮石为主。2、边坡高25m（标高31m)以下的坡面基本保持原有坡度不变彻底清理坡面危岩体及松动岩体,坡高25m（标高31m）以上的坡段直接削坡至坡顶，坡率按1：0。5。3、削坡应采取自上而下施工的原则，严禁从坡脚开挖削坡。4、边坡削坡清理后应对坡面进行检查、验收。二、锚索1、锚孔直径110mm,采用孔底注浆法，灌注M30水泥砂浆。砂浆灌注必须饱满密实，注浆材料固化前不得移动锚杆.2、单孔设计拉力120KN，锚固段长4m，锚杆规格25的级精轧螺纹钢筋，锚杆倾角200，。平面上呈3。0*3.0的菱形布置,共5排,第一排锚孔标高为32m，第一、二排锚杆长度8m，第三四五排锚杆长10m。锚杆每隔2m设置一个对中器,锚头采用20cm*20cm，厚10mm的钢板,外部配上紧固器，并采用C30细石砼封锚头。三、坡面挂网1、固网小锚杆采用18级钢筋，锚杆采用菱形布置,水平、垂直间距均为2m，长度2.0m,钻孔直径42mm，M30水泥浆灌注,建议水泥浆配比为：水泥:砂=1:1,水灰比0。4.2、钢筋网采用级钢筋6。5双向配筋,间距200200mm,每隔2m设置一道加强筋,钢筋网保护层厚度应不小于30mm，加强筋与锚杆焊接牢靠,并用C20砼喷面，厚为12cm.3、泄水孔采用100PVC管,斜底5%,外露长度1015cm，梅花型布置，间距3m3m，断层或节理发育处，泄水孔适当加密。2.3施工条件2。3.1工程地质条件治理区主要出露的地层岩性主要为灰色晶屑玻屑凝灰岩，凝灰结构、块状构造，晶屑成分主要为钾长石、石英,岩石较为坚硬，节理裂隙较为发育，可见强风化层厚度约13m。治理区出露的第四系为残坡积层（el-dlQ）,分布于丘陵区,为基岩的覆盖层。岩性主要为灰黄色含碎（砾）石粉质粘土，可塑硬塑,碎（砾）石含量不均，层厚不一,坡麓、缓坡地带厚度较大，且具有从坡麓沿山坡向上渐薄的特征，如坡麓地带厚度可达11。5m，而山顶附近厚度一般为0。51.0m，局部为0.30.5m。土体类型与工程地质特征简表类 型工程地质特征土体类型残坡积(el-dlQ)含碎（砾）石粉质粘土层组岩性为含碎(砾）石粉质粘土，可塑-硬塑，碎 （砾）石 风化强烈，呈强风化状.岩体类型坚硬块状钾凝灰岩组(J3X）岩性主要为灰色晶屑玻屑凝灰岩,凝灰结构、块状构造，晶屑成分主要为钾长石、石英，岩石较为坚硬，新鲜岩石较坚硬-坚硬,属坚硬岩，多呈大块状体结构,局部节理较发育，呈碎块石镶嵌结构.2。3。2场区交通、水、电状况本工程交通便利。施工用水、电均可由甲方负责。第三章 工程施工目标根据招标文件和施工要求,我公司经仔细研究，确定本工程的质量、进度、安全、文明施工目标如下：1、质量目标：优良工程。2、进度目标： 2012年8月17日2012年9月17日。 3、安全目标：合格。4、文明施工目标：确保施工现场有序、整洁卫生,尽可能减少施工噪音、污水排放对周边环境的带来的施工干扰。第四章施工部署4.1施工准备工作一、生产准备1、办理施工有关手续.2、组织人员、设备进场,机械设备就位调试，修筑场内临时施工道路.3、根据施工现场的总体安排，经批准后搭建施工临时设施和生活临时设施。二、技术准备（一）熟悉和审阅施工图纸1、图纸审阅由公司工程技术科主持，组织参与工程施工的全体技术人员和其中有关人员进行图纸自审，主要注意以下几点:(1）施工图纸是否完整齐全.（2)施工图纸与其说明在内容上是否一致，施工图纸与其各组成部份有无矛盾和错误。 （3）掌握工程特点，审查现有施工技术和管理水平能否满足各分项工程质量和工期要求.2、图纸会审图纸会审由建设单位主持，设计、监理及施工单位共同参加，设计方对设计图纸设计精神作简要阐述，施工方对图纸上的矛盾或不明了的线条、尺寸向设计咨询.（二）编制、审定施工组织设计 施工组织设计由经验丰富、熟悉施工的工程技术负责人组织编写。编写中要注意发挥集体智囊，民主讨论，优化设计方案,设计编写好后，交分公司主任工程师审核、修改，再提交公司总工程师审核、修改或批复意见。（三）制定主要项目施工安全技术规范、规程、质量标准及各工种安全操作规程。(四）落实施工材料进场计划.(五）做好现场施工测量放线.4。2现场项目组织管理一、项目部管理网络为保证本工程施工建设的顺利进展并早日完工，我公司计划以实施一控制、二管理、三协调的项目管理模式，按照项目法施工原则，成立地质灾害整治工程项目部.现场项目组织管理机构框图如下:项目经理项目技术负责施工员安全员质量员二、管理人员职责工程项目部在公司的领导下，对该工程的施工全过程进行全面管理,严格按照招标文件、设计图纸、有关规定、规范标准以及工程合同的要求组织施工。1、项目经理 工地全面负责.项目经理代表公司履行对业主或总承包的工程承包合同,执行公司质量方针,实现工程质量和工期目标，同时负责建立和完善项目组织机构，明确项目成员的职责,在公司统一领导下,负责组织项目施工所需的劳动力资源和机具设备资源.作为工程的总体管理者，接受甲方及监理部门的业务指令，并贯彻落实到各职能部门具体操作。对工程的进度、质量、安全、文明施工的总体决策,安排人力、物力、财力的检查和调整，对部门及职能工作的安排协商,以确保工程的按期、保质完成。 2、项目技术负责人 在项目经理的领导下负责工程技术工作、编制施工方案、施工工艺流程、操作程序，并编制进度计划,负责落实技术交底工作,解决技术、质量要求方面的操作可行性，及时同甲方、设计、监理联系设计变更、技术核定工作,组织各班组专业人员在施工前的技术交底，做到施工人员能理解施工设计意图及施工顺序，对施工规范及质量要求亦能知晓。负责编制公布施工项目形象进度，施工项目操作程序流程图表,填制报表业务联系单和审定各项作业记录。 3、项目副经理在项目经理的领导下，着重就施工现场的机械设备、施工总平面、施工车辆等的全面管理,并对各工种各专业间的日常作业进行协调和调度。组织施工班组落实施工技术骨干力量，按标准的施工工艺程序及施工方案落实班组施工，按工期要求组织劳力或组织施工突击，落实劳动报酬，制定并执行对具体人员的奖罚。4、施工员负责施工中技术难题的处理，重点工序的质量监控及验收；资料收集、汇总、整理提交。5、安全员严格按现行的安全生产操作规程及安全生产的要求向各施工班组做好安全交底工作，及时检查各班组的执行情况。6、质量员进行施工项目工程各工序的质量管理,负责测量放线及复核,落实做好现场测试工作，收集各种资料，对各工序进行质检，隐蔽项目自检等。7、材料员根据工程进度，工地负责的要求及时联系安排，落实材料、机具设备进场,做好材料收发、测试工作，并及时收集、索取各种材料的质保单、测试报告并送交质量员保管,坚决杜绝不合格材料进场.8、施工班组服从工地领导及各职能部门安排,严格按照施工技术、安全生产、技术操作规程进行施工作业。保证质量完成任务,对质量不合格部位无条件返工至合格。4。3施工现场总平面布置(详见附图）1、项目部及临时设施结合实际情况,拟在工程现场附近村庄租用民房,作为项目部管理人员及施工作业人员办公、生活用房，在现场则搭设临时工棚二间用于施工值班及小型工器具、材料临时堆放。2、施工用水、用电甲方安排4.4施工设备配置本工程需投入的主要施工设备为挖掘机、锚杆施工、计划投入到本工程的主要施工设备、仪器设备详见下表。4.5劳动力配备计划1、施工作业班组主要施工机械设备表序号设备名称型号规格数量制造年份额定功率（KW）用于施工部位备注1挖掘机PC20012008120土石方2手持式凿岩机T265把2009清坡、小锚杆3潜孔钻机H1101台20104锚杆钻孔4水泵QB52台20095。5供水5空压机12M32台201075锚杆6水准仪DSZ31台2008测量7经纬仪J212台2009测量8全站仪托普康1台2008测量9钢卷尺50m1台新购测量10钢卷尺5m5台新购测量11千斤顶YC1501台2008张拉12千分表2套2008张拉根据本程特点，结合各分项工程作业的不同需要，计划安排土石方作业班组、支护作业班组、锚喷作业班级、砌筑作业班组4个作业班组进行施工，并且配置相应的测量、机械修理、物资材料供应等后勤保障人员。2、劳动力用量根据施工进度计划、工程量定额、各工种需用量等要素配置劳务人员，具体详见下表.劳动力计划表 单位：人工种按工程施工阶段投入劳动力情况8月9月挖机司机11清坡工68架子工4钻工5机电工22测量工22管理人员55普工10104.6施工进度计划结合本工程设计要求，整个工程主要有削坡排险及边坡清理、锚杆加固、挂网等工程.结合同类工程施工经验。具体详见施工进度计划横道图。第五章 主要工程项目施工方法5。1坡面危岩体清理及削坡1、根据现场观察，边坡中上部危岩体分布较多，采用小型人工机械风镐或钢钎配合，进行清理除坡面危岩体、松动岩块及孤立岩体，同时适当清理坡顶强全风化岩棱角。2、在施工过程中，坡面上的不稳定土、石或易伤人的材料、物品，应立即清除,以保安全。3、施工前必须做好各项防护措施，以确保坡脚厂房及人员安全。4、清理边坡施工时从上往下原则，并由专人负责指挥施工。5、在清理时，要在坡脚划定施工区域,竖立警示牌及设置防护栏，禁止人员进入。6、施工作业人员每次进行施工前均应进行安全排查，确认无隐患后方可施工.要求所有作业人员均应系好安全绳，佩戴安全帽.5。2锚索施工一、施工工艺锚索施工工艺流程：测量孔位钻机就位调整角度钻孔清孔安装锚索二、施工方法1、测量孔位清理坡面后，在坡面按设计要求结合坡面情况定出孔位，并作好标记.2、脚手架施工平台的搭设(1）在确保施工安全的前提下，搭设满足施工要求的架管，一次搭设满足施工要求的架管长度,搭设高度视边坡高度情况而确定，搭成下宽上窄的台阶式，最小搭设宽度为3m,架管间距1。0m（沿总长方向）1。0m(沿总宽方向）1.5m（沿高度方向）。（2)大横杆步距1。8m,小横杆布置在大横杆上，间距不大于1。5m， 在坡面沿总长方向间距5米钻孔，植入钢筋，与小横杆焊接,每隔两层设一道，确保架管不倾斜。剪刀撑在脚手架整个立面连续设置，两端需设置剪刀撑,中间每5m设一道，脚手架操作层铺标准竹脚手板，便设置护栏和挡脚板，护栏高度0.9m，挡脚板高度180mm,并在栏杆外侧挂安全立网.(3）底部立杆采用不同长度的钢管参差布置,使相邻两根立杆上部接头相互错开，不在同一平面上。（4）每个节点中螺丝要拧紧,所有扣件紧固力矩应达到4050N。m。同一平面的小横杆,应对等交错设置,斜杆接长，采用叠交方式，用二指挥转扣件接长。(5）可采用小锚杆与脚手管拉结固定方法以确保脚手架平台的安全稳固.3、钻机就位 钻机用三脚支架提升到平台上。根据坡面测放的孔位，准确安装固定钻机,并严格认真进行机位调整,钻孔倾角和方向符合设计要求,倾角允许误差位1，钻机安装要求水平、稳固,施钻过程中应随时检查。4、钻进方式 钻孔采用干钻，禁止水钻，以确保锚杆施工不至于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能.钻孔速度根据使用钻机性能和锚固地层严格控制,防止钻孔扭曲和变径，造成下锚困难或其它意外事故。5、钻进过程 钻进过程中对每个孔的地层变化,钻进情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.10.2MPa）,待水泥砂浆初凝后，重新扫孔钻进。6、孔径孔深 孔深较设计孔大于200mm，以确保锚固段长度。为确保锚杆孔直径，要求实际使用钻头直径不得小于106mm.7、锚索孔清理 钻进达到设计深度后,不能立即停钻，要求稳钻510分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必须清理干净,在钻孔完成后，使用高压空气(风压0。20.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。若遇锚孔中有承压水流出,待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。8、锚索孔检验 锚索孔钻孔结束后,须经现场监理检验合格后，方可进行下道工序.孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚杆孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。三、挂网1、施工方法1、作业区划分坡面清理后,按设计要求按纵向间距15m一段划分作业区并，按要求设置伸缩缝,缝宽2cm,内填沥青防水材料。2、埋设泄水孔采用直径为75mm的塑料管，斜度5%.长度为300mm，外露长度100150mm，里端包土工布；间距为2m2m,成梅花形布置于整个边坡，断层或节理发育处适当加密.3、固网锚索施工（1)搭设脚手架施工平台，采用手持式风动凿岩机钻孔，孔径不小于42mm。（2）成孔后将孔内积水和岩粉应冲洗干净，利用灰浆泵向孔内灌注的M30水泥砂浆，注浆压力为0。10。2MP。注浆时注浆管应插入孔底约50-100mm处,随着水泥浆的注入缓缓拔出，直到钻孔饱满为止.（3)注浆后将18mm钢筋杆体插入注满水泥砂浆的钻孔中,要求杆体插入长度不小于设计长度的95,中部设对中支架，锚杆外露端头弯折长度不少于200mm.(4）锚杆安装后，不得随意敲击。4、绑扎钢筋网片将6.5盘圆钢筋调直，按边坡形状尺寸取料加工,按网孔200mm200mm的规格绑扎钢筋网，均匀布置，绑扎牢固，每隔2m设置一道12mm钢筋加强筋，加强筋与锚杆焊接牢靠在边坡上绑扎成钢筋网片，钢筋网保护层厚度应不小于30mm.第六章 施工技术保证措施6.1质量保证措施要求参加本项目施工的各班组、各工种都必须严格按施工图纸、有关设计说明和双方确认的施工组织设计及国家现行施工验收规范、建安工程质量检验评定统一标准等有关规定，同时根据公司ISO9001：2000质量保证体系要求及作业指导书，精心组织施工、记录和检验，健全质量保证体系和质量检查制度，严格把好每道工序的质量关。1、建立以项目经理为领导，技术负责、工地质检员检查、基层施工班组自查的三级质量自检体系，形成从项目经理到生产班组的质量监控网络.建立质量信息反馈系统，以试验、技术管理、质量检查组成信息中心，负责搜集、传递质量信息,便于决策机构对异常情况迅速做出反应,并将新的指示信息传递到执行机构，调整施工部署,纠正质量偏差，确保质量目标的实现。2、加强全面质量管理的教育和宣传工作,做好“质量第一的传统教育工作，强化和提高职工整体素质,定期组织学习施工有关的规范、规程、标准、方法。3、施工前对全体施工人员分班组进行技术交底，明确各道工序的质量标准，分析可能影响质量的不利因素，积极采取预防措施。4、施工中各班组实行自检、互检、质检员专检的工序三检制度，坚持技术复核制度，严格进行隐蔽工程验收,任何一道工序不合格不允许进入下道工序施工,专职质检员拥有质量否决权,有权制止任何违反规范、规程、质量标准的施工行为。5、技术人员认真做好施工记录,及时填写各种验收、评定表格。6、加强与设计、监理和甲方代表的联系,密切配合共同把好关健工序、重点环节的质量关.6。2 工期保证措施为确保整个工程按期完工，施工中要求把施工总进度作为施工管理的中心环节，长计划短安排，加强施工协调配合，具体采取以下措施：1、推行项目法施工，强化项目管理。项目经理对施工全过程负责,统一计划、组织、协调管理.配备素质高、能力强、富于经验又具开拓精神的管理班子，采取经济杠杆和行政调节相结合的方法,确保施工进度。2、优化生产要素配置，选用富有经验的施工人员,充分调动发挥职工的积极性，提高劳动生产率和整体工作效率。3、做好施工前期的各项准备工作,要求在开工前参加施工所有人员到位，施工各项技术措施齐全、可行。4、与业主、监理、设计单位密切配合,及时解决施工中的各项问题，保证按计划顺利施工.5、大力开展劳动竞赛活动,节假日不休息，努力加快施工进度。6、深入贯彻ISO9001:2000质量标准，严格遵循规范施工，严把质量关，杜绝因返工而影响工期.6。3 安全生产保证措施安全施工是工程施工过程中的重要环节，在施工中经常进行安全知识的宣传教育，提高施工人员的安全技术素质，从工序各环节开展。并贯穿工程施工的全过程，确保施工顺利进行.进入施工现场的施工人员必须先进行“三级”安全教育,学习各工种安全操作规程。 1、认真贯彻落实国家的安全生产法规、规程、坚持“安全第一，预防为主的方针,认真执行安全生产管理中的“三大规程”和“五项规定. 2、建立健全安全生产保证体系，成立以项目经理为首，专职安全员、各班组负责人组成的安全生产保证体系，班组设兼职安全员. 3、落实安全生产责任制，项目经理为工地安全第一责任人,各班组负责人为各班组安全工作第一责任人，项目部与各班组签订安全生产责任书,做到分工明确，责任到人、常抓不懈、一抓到底。 4、确实搞好安全教育,提高职工整体安全意识，增强自我保护能力,在施工全过程中坚持日常安全教育，对事故和重大未隧事故做到“三不放过”。重点解决“重生产、轻安全”的思想，“冒险蛮干的思想,纠正“安全与施工进度对立”观念，“安全事故不可避免”的观念和麻痹、侥幸心理。5、建立安全生产的规章制度，并根据各专业、工种、各工序环节和各种季节气象条件,作出针对性的要求,完善安全管理制度.6施工用电严格按照“三级配电、两级保护,一机一闸的原则进行。施工中根据要求设置活动配电箱，一箱一用，并要上锁.要明确安全责任制,使每台机电设备都有专人负责使用和维护，以防事故发生.7、临边防护采用红白护栏围护,悬挂安全网，在醒目位置设置警示牌、警示语,通道口及危险地段设置警示灯等措施。8、工地现场设备及材料做到堆放有序，并做好标识.9、工人在上班时严禁打闹嬉笑，严禁穿带易滑的鞋子上班,严禁酒后上班。10、作业班组每工作班结束时应做到工完料清，将设备及场地打扫干净，保证文明施工。11、搞好车辆出场的清洁卫生，防止路面污染。12、清坡作业应由具有施工经验丰富的技术工人进行，并根据现场分区进行.施工作业由专人进行监护,弃土下方和有滚石危害范围的道路,应设警告标志、作业时禁止下方车辆、行人通行,封闭施工作业影响区域.13、清坡作业前做好必要的防护措施，必须采取自上而下方式进行。严禁站在易滑落石块下方撬挖、严禁同一断面上下同时撬挖。撬挖作业应在白天进行.14、坡面施工作业人员必须戴好安全帽,系好安全带,绑挂安全带的绳索应牢固地栓在树干或插固的钢钎上。不得在同一安全桩上栓2根及以上的安全绳或在一根安全绳上栓2人及其以上。15、高处作业穿软底防滑鞋，作业工人上下的爬梯、踏板做到牢固、可靠.16、在工作平台、脚手架上进行钻、安装锚杆和注浆等作业,要严格执行其操作规程和高空作业的各项安全规定。17、施工设备要坚持班班检查，加强现场维护保养，严禁”带病”运行。禁止在斜坡上或危险地段进行设备的维修保养工作.18、空压机、注浆泵等带压力工作的设备,均应安装压力表和安全阀，并确保灵敏可靠.。19、遇有大雨、大雪、大雾及六级（含六级）以上大风等恶劣天气时，应停止作业。6。4文明施工保证措施文明施工是一个建筑施工企业形象最直接的反映,在本工程的施工过程中，必须按照有关施工现场标准化管理规定的内容及相关文件布置及管理，避免对周围环境造成不良的影响,树立我公司的企业形象。推行施工现场综合考评，规范施工现场管理，杜绝环境污染现象。实行以项目经理为第一责任人的文明施工责任制度，保证创建文明施工区。采用网络技术,科学地指挥施工，并加强施工过程中的协调管理，全面提高文明施工水平，确保文明施工目标的实现。具体保证文明的施工措施如下：1、配置文明施工管理人员,组织工地文明施工管理委员会,对工地所有的工人及管理人员进行文明施工教育.2、施工现场进出口处设置统一样式的施工标志，标牌写明工程名称、工程概况、建设单位、设计单位、监理单位、施工单位、工地负责人、开工日期、计划工期等内容，标志牌经常保持整洁如新。3、施工场地所有材料堆放前，清理、整平、硬化、围砌全部堆存场地;材料堆放整齐，不同规格的材料堆放位置合理，材料之间用砖墙隔开。4、所有施工人员必须持证上岗，闲杂人员不得进入施工区域.5、施工现场标牌齐全，各项措施和规章制度上榜上墙 .6、严格遵照业主或监理工程师下达的有关文明施工标准进行施工13施工进度计划横道图序号时间项目名称合计施工工期32天36912151821242730321施工准备(1天）2削坡、清除危岩、清理坡面（12)天3脚手架搭设(2天）4锚索加固（8天)5锚头（5天）6挂网(3天）7竣工退场（1天）说明：本工程计划工期32日历天,施工总体顺序：首先进行削坡排险、清理坡面，搭设脚手架后进行锚索施工、锚头及挂网的施工。
