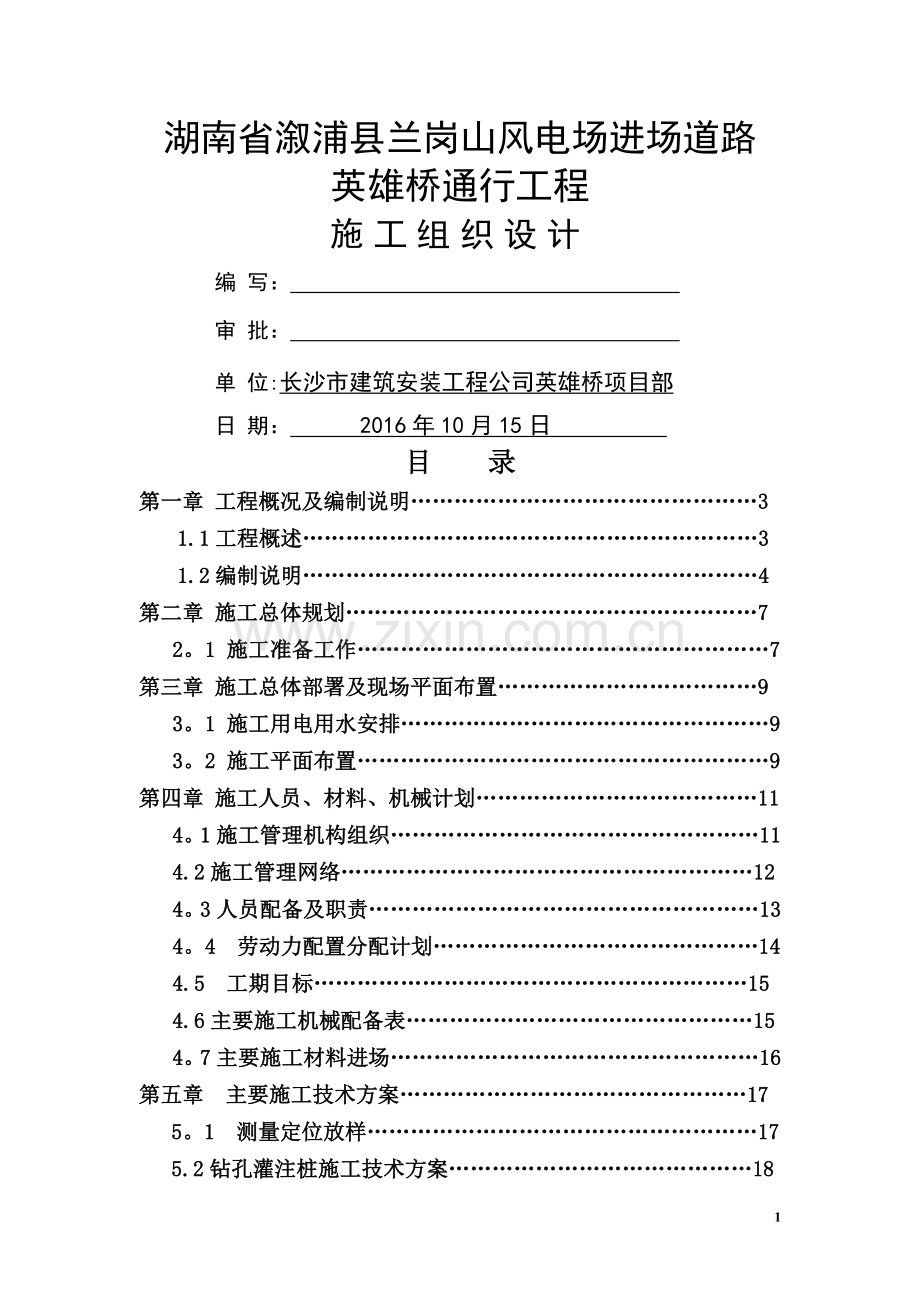

湖南省溆浦县兰岗山风电场进场道路英雄桥通行工程施工组织设计 编 写： 审 批： 单 位:长沙市建筑安装工程公司英雄桥项目部日 期： 2016年10月15日 目 录第一章 工程概况及编制说明31.1工程概述31.2编制说明4第二章 施工总体规划72。1 施工准备工作7第三章 施工总体部署及现场平面布置93。1 施工用电用水安排93。2 施工平面布置9第四章 施工人员、材料、机械计划114。1施工管理机构组织114.2施工管理网络124。3人员配备及职责134。4 劳动力配置分配计划144.5 工期目标154.6主要施工机械配备表154。7主要施工材料进场16第五章 主要施工技术方案175。1 测量定位放样175.2钻孔灌注桩施工技术方案185.3承台墩柱墩帽施工及桥台前后处理285。4梁板预制及张拉365。5支座安装及梁板运输和吊装465。6桥面铺装及附属工程495.7连接线施工575。8普通混凝土的现场拌制工艺57第六章 施工工期目标与保证措施616。1施工总计划进度616.2确保工期的控制措施62第七章 工程质量目标、计划及保证措施647.1工程质量目标647.2工程质量保证体系647.3现场质量管理及保证措施647。4针对性的工程质量保证措施677。5工程质量奖罚制度71第八章 安全生产计划及目标管理措施728.1安全文明施工目标728。2建立安全文明施工管理机构728。3建立安全文明施工管理体系728.4安全文明施工保证计划728。5施工安全保证措施768.6施工安全应急预案778。7安全检查制度81第九章 环境保护与文明施工措施819。1环境保护技术组织措施819。2文明施工技术组织措施82第十章 冬雨季施工技术措施85第一章 工程概况及编制说明1。1工程概述1。1。1工程概况一、工程概况拟新建的英雄桥位于溆浦县龙潭镇大华乡，位于旧桥下游，中心桩号为K13+325,桥梁跨河流，与河流交角90（右偏），桥梁上部结构形式采用313m预应力混凝土空心板梁（后张法），桥梁全长47。54m桥宽6m。桥面为15cm现浇C50防水砼铺装。桥头设置6m长搭板。0、3号桥台处设置D40伸缩缝；1、2号墩桥面连续。下部结构采用柱式墩、柱式台及墙式台，桩基础，桩基采用端承桩。1。1。2技术标准设计荷载：公路II级；桥梁宽度:总宽6M;净宽5M； 地震动峰值加速度为0。05g,地震反应谱特征周期为0。35s，地震基本烈度为VI度。1.1.3工程区域及工程现场情况 1.地表水：桥址区地表水为小河水及水田灌溉用水，水量较小,水深不大，主要接受大气降水及周边水体补给，主要以向地势低洼处径流等方式排泄，少量以蒸发方式排泄。地下水:桥位区地下水按照地下水赋存条件及运移特征可划分为三类： 上层滞水：主要赋存于浅表填筑土中,初见水位浅，无稳定水位，水量不大，主要接受大气降水及地表水下渗补给，其分布区与补给区基本一致，主要以蒸发或逐渐向下渗透到潜水中的方式排泄，旱季多干枯.第四系孔隙水：主要赋存于场地的中砂层中，其赋水空间较大,水量大，且埋深大。主要接受大气降水及地表水的补给,主要以向低洼段渗透、渗流的方式排泄。勘察期间测得的地下位约1.1-3.5m。基岩裂隙潜水水:主要赋存于基岩风化节理裂隙、节理裂隙，层面裂隙中，由于岩石裂隙多呈闭合或微张状，水量多较小，对桥基施工影响不大。基岩裂隙水补给以孔隙潜水通过强透水性地层间接补给为主，部分为降水直接补给。地下水动态随季节变化,其变化速度要比浅层潜水反应慢,雨季水量较大，旱季水量小. 2、地层岩性根据地质勘察报告，桥址区分布的主要地层为第四系全新填筑土、中砂等,下伏基岩为燕山期花岗岩等。自新至老分述如下：第四系全新统填筑土：浅红色，松散，主要成分为黏土,上层为人工新近堆积，尚未完成固结。该层主要分布与英雄桥侧桥台，本次勘察揭露最大厚度在龙潭镇侧桥台厚约3.2m。中砂：杂色,中密，饱和，母岩矿物成分主要为中风化石英质、砂岩及灰岩等，含量大于30%，粒径一般为14cm，个别大于20cm,多呈椭圆状，磨圆度较好，充填含少量砾石等,分布不均匀,含泥质约15，颗粒级配一般.本次勘察揭露厚度约5m.燕山期桥址区揭露的基岩为花岗岩，褐黄色、灰色，中粗粒结构，块状结构，根据勘察揭露情况分为强风化及中风化两层。描述如下：强风化花岗岩：褐黄色，粗粒结构,块状构造，含少量白云母颗粒,节理裂隙发育，裂面多见铁泥质浸染,岩质极软,锤击易碎,岩芯破碎，多呈块状，短柱状。该层场广泛分布，本次勘察揭露最大厚度为11。5m。中风化花岗岩:灰色，粗粒结构，块状构造,含少量白云母颗粒，节理裂隙发育，微闭状，岩质较坚硬，岩芯较完整,多呈长柱状、柱状，节长一般2050cm不等.该层场广泛分布，厚度较大，存在球状风化现象.本次勘察揭露最大厚度为11m。1.2编制说明1.2。1编制说明本施工组织设计将对本工程需投入的各种资源进行计划，然后详细制定本工程施工方案，对各分部分项工程进行进度、工艺等方面的阐述，并指出某关键部位的质量控制要求及容易出现的质量病害。本方案力求施工技术的先进合理、施工组织的严密周到，用以指导本工程的施工和管理,确保本工程优质、快速、安全、文明地完成建设任务。1。2。2编制依据1、兰岗山风电场进场道路英雄桥通行工程设计施工图纸。 2、踏勘现场所掌握的自然地理条件及有关会议所补充的说明。3、国家现行技术标准技术规范，规程及施工检验规范，质量检验评定标准。交通部及相关行业技术规范、规程、质量检验评定标准。（1）、公路工程技术标准（JTG B01-2014)（2)、城市桥梁设计规范(CJJ11-2011）（3)、后张预应力施工规程（DBJ08-235199975）(4）、公路桥涵设计通用规范（JTG D602004）（5)、公路钢筋混凝土及预应力混凝土桥涵设计规范JTG D622004）（6)、公路桥涵地基与基础设计规范 (JTG D63-2007)（7)、城市桥梁抗震设计规范(CJJ 166-2011）（8)、城市桥梁桥面防水工程技术规程(CJJ 139-2010）（9）、公路圬工桥涵设计规范（JTG D612005）（10)、公路工程混凝土结构防腐蚀技术规范(JTG/T B07-01-2006）（11)、公路桥梁板式橡胶支座规格系列（JT/T 6332006)(12）、 公路桥涵施工技术规范（JTG/T F50-2011）（13）、城市桥梁工程施工与质量验收规范（CJJ2-2008)(14）、公路工程集料试验规程（JTG E422005）（15）、公路工程水泥及水泥混凝土试验规程（JTG E30 2005）(16）、城镇道路工程施工与质量验收规范（CJJ1-2008）(17)、预应力混凝土用钢绞线（GB/T 5222003)（18）、预应力筋用锚具、夹具和连接器(GB/T 143702007）(19）、预应力筋用锚具、夹具和连接器应用技术规程（JG 85-2010)1。2.3编制原则1、遵循设计文件和规范编制的原则，在编写主要项目施工方法中严格按设计要求,执行现行的施工规范和验收标准,科学组织施工，确保工程的质量和进度。2、坚持实事求是，一切从实际出发的原则，在制定施工方法中根据本公司的施工能力、经济实力、技术水平、坚持科学组织、合理安排、均衡生产，确保高速度、高质量地完成项目建设。3、严格按照设计文件、设计图纸、现行施工规范、规程和验收标准。遵循科学、合理、经济、安全的原则，编制施工方案和工程质量保证措施.4、坚持积极推广“四新成果的原则，在各工序施工中，对于能提高或保证工程质量、施工进度、降低成本的新技术、新工艺、新材料、新设备要积极地采用并推广，提高工程施工的科学含量。5、坚持专业化作业与综合管理相结合的原则,在施工组织方面，发挥专业施工队伍的优势，同时采用综合管理手段,合理调配，以求达到整体优化的目的。第二章 施工总体规划我公司本着以保证质量的前提下加快施工进度,确保按期完成工程，充分依靠和运用公司多年在桥梁施工中积累的成功经验，选择优化合理的施工方案，并充分发挥工程技术人员和施工管理人员的聪明才智，建立完善的质量保证体系，贯彻质量标准，高速优质地完成本工程的建设任务.2。1施工准备工作 施工准备工作从内容上分技术准备，物资准备,劳动组织准备，施工现场准备四部分。2.1。1技术准备 1、作好调查工作：气象、地形和水文地质情况的调查，地上、地下情况的调查，各种物质资源和技术条件的调查。 2、熟悉、会审施工设计图纸，力求将图纸中的问题解决在施工前。根据施工图,复核各点所提供坐标的闭合，且对路线及细部尺寸标高逐一进行复核，确保施工顺利进行。 3、各类施工工艺的设计、安排、试验、审核。 4、编制和审定详细的施工组织设计、施工预算，为全面施工提供准确的依据。 5、提出机具、材料、构件、设备和外委托计划，保证工期进度的需要。 6、根据建设单位的要求和提供的情况，绘制具体的施工平面图。2。1。2物资准备 1、材料的准备1)正确分析施工期间建筑材料市场的情况。2）根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需材料用量计划,作为备料、供料和确定仓库、堆场面积及组织运输的依据.3)根据材料需求量计划，做好材料的申请、订货和采购工作，使计划得以落实。4）组织材料按计划进场,并做好验收保管工作。 2、施工机具准备1）根据施工组织设计中确定的施工方法、施工机具配备要求、数量及施工进度安排，编制施工机具需求量计划。2）对大型施工机械（如吊机、挖土机、钻孔桩机等），提出需求量和时间要求，准时运抵现场,并做好现场准备工作。 3、运输准备1）编制运输需求量计划，并组织落实运输工具。2）合理安排运输时间、路线，进工地时的协调，以免由于材料运输车的原因而引起社会车辆的堵塞。2。1。3劳动组织准备1、根据施工组织设计中确定的劳动力计划，确定各工种劳动力的数量及进场时间。2、选择具有丰富施工经验的优秀作业班组.3、对进场施工人员的作业班组进行培训和教育，并落实到每个作业人员.2。1.4施工现场准备情况1、了解工程所在地情况，通过正当途径与当地职能部门搞好关系，为在施工阶段取得配合打好基础,建立牢固的群众基础。2、根据建设单位指定的上下水源、电源、水准点和控制桩，架设水电线路和各种生产、生活用临时设施。 3、清除现场障碍，搞好场地平整,围护好场地，注意环境卫生、市容整洁。做好施工便道、排水，合理设置排水沟和集水井,力争达到市级标化工地 4、认真组织测量放线，确保定位准确,做好控制桩和水准点的保护.根据给定的永久性坐标和高程，按照施工总平面图，进行施工现场控制网点的测量，妥善设立现场永久性标志桩，为施工过程中的测量工作创造条件。 5、了解工程内的周边环境情况,以保证施工顺利进行。第三章 施工总体部署及现场平面布置3。1施工用电用水安排3。1.1施工、生活用电根据本工程特点，工程用电主要分二部分:办公生活区、桥梁施工区。1）办公生活区用电：从附近农户电网接入,临时设施用电设置独立地综合配电箱，再分别接入各用电单位，每个用电单位设一漏电保护开关，以确保临时设施用电的安全。生活用电规范，照明线用套管铺设，不乱接乱拉，规范设置、使用插座及电扇等取凉设施。2）桥梁施工区用电：现场设置一个梁板预制场、一个钢筋加工场地，桩机施工、砼浇筑施工、排水施工等其他用电，施工区共需要100KW的用电量。结合桥梁部分工程工作面多、工期短,为保证工程顺利进展,我部计划外购150KW柴油发电机供电，满足施工用电需要。所有施工用电由专职电工管理，严格符合建设部JGJ4688标准和有关规定,采用三相五线制配电。施工现场用电采用TN-S接零保护系统，并实行三级配电，两级保护;专用保护零线由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出.施工用配电箱全部采用标准铁壳箱。所使用得配电箱符合“3C”认证标准，配电箱做三级设置，且在配电箱内标明责任人和接线图。施工现场架空线路采用横担，立竿采用木杆。保护接零线线路上不得装设开关或熔断器，总配、分配电箱、线末端等处应重复接地。3。1。2施工、生活用水施工用水、生活用水主要采用自来水。3。2施工平面布置3。2.1施工总体安排 1、总体组织管理本桥施工下设五个班组，分别为桩基班组、钢筋班组、木工班组、砼浇筑班组和普工班组，并专门组合成立梁板预制班组.施工操作人员挑选经验丰富,业务熟悉的骨干力量，项目管理班子由参加过类似工程的精英组成。工程建设指挥部统一策划，确定工程有关的成本、质量、安全、进度控制目标，由项目经理部通过各种组织措施、管理措施、经济措施、技术措施以及合同措施进行项目管理，实施目标控制。2、施工安排基本指导原则各施工班组采用“见缝插针”方法施工，互相协调，保证各施工段做到连续施工，杜绝因施工安排不当而造成的窝工及返工现象。工程施工在机械设备上配备充足，进行机械化施工。另外，在工程施工中要抓住关键线路,人力、机械、材料要优先确保关键工序施工的需要。施工任务划分表序号班组施工任务备注1桩基班钻孔桩基础两班制作业2钢筋班钻孔桩基础、桥台、墩身、梁板钢筋绑扎两班制作业3木工（模板)班钻孔桩基础、桥台、墩身、梁板模板及脚手架两班制作业4混凝土班钻孔桩基础、桥台、墩身、梁板混凝土浇筑两班制作业5普工班钻孔桩基础开挖及配合其他班组施工两班制作业3。2。2施工平面布置施工现场平面布置以减少对施工干扰、提高生产效率为原则，根据现场踏勘，结合本工程实际情况及总体施工方案要求.3.2。2。1项目部及生活区临时设施布置本桥设置预制场一座，位于旧桥右岸下游,紧靠312省道，占地面积700m，其中办公、生活区采用彩钢板房，建筑面积100;钢筋加工场采用石棉瓦棚，建筑面积200。临时设施用水主要为生活用水，用水采用2英寸自来水管接入。办公管理用房租用民居。围墙外标示企业名称和标志。项目经理部办公区大门口和生产区主要出入口设立“两图九牌”.即施工现场布置图、工程简介牌、安全生产六大纪律牌、防火须知牌、工地环境卫生须知、二通三无五必须、质量目标及安全目标牌。办公区设置宣传栏，及时反映工程整体施工情况.施工现场设置相关的安全、防火、交通等警示标志。项目经理部实行三区隔离制，即项目生产区、办公区、生活区分开，具体要求如下： 1、宿舍内卫生整洁、物品摆放整齐有序。2、办公、生活区及生产区中的预制场地采用水泥混凝土路面、拌和场地采用半刚性材料硬化。3、生活区内设厨房、食堂、必备的生活设施、垃圾箱和配电设施.4、生活区和办公区明确划分，建立严格的管理责任制,分片包干，责任到人,定期清理生活垃圾,注意环境保护，使现场和责任区内整洁、文明、有序。5、生活办公区内设置相应的排水、排污设施，区域内相应的管线统一敷设。6、材料堆放区、拌和区、作业区、模板、钢筋制作区分开、隔离。场内主要作业区、堆放区及场内道路进行硬化处理。7、临时设施内按每二间房间布置一灭火器，仓库、木工棚等重点位置再进行加强.第四章 施工人员、材料、机械计划施工管理机构的合理组织将对保证工期和工程质量、安全文明施工起到关键性的作用，也是一个工程能顺利完成的重要保证,因此为确保本工程的工程质量、安全文明施工达到预定目标，将采取以下组织部署。4。1施工管理机构组织4。1.1管理机构组织1、组织落实以项目经理为首的领导管理班子,落实对本工程质量、进度、安全文明施工管理目标、计划措施,对本工程实行全方位的检查、督促、指导，确保工程顺利进行。2、工程部配备专职质量员、施工员、安全文明施工负责人驻工地对本工程质量、生产进度、安全文明施工工作全面指导、监督、检查、协调的管理工作。3、经营部密切配合项目部,落实本工程的计划成本管理、成本分析，促进有计划、有步骤的核算工作.4、财务部加强对本项目部的财务管理，强化资金落实，专款专用,确保工程资金周转,做到不违规，不违法。4.1。2项目部管理机构组织为全面完成本工程的各项施工任务，针对本工程的特点及规模，本工程的管理方式采用“项目法施工模式组织施工.施工现场成立项目部,建立以项目经理为首的管理组织机构，开展对本工程质量、工期、安全文明施工全方位的方针、目标计划管理，项目经理代表企业法人对本工程从开工到竣工,在质量、进度、安全、文明施工、经济效益等全面负责。4。2施工管理网络为了优质完成本工程项目，我公司组织有关人员进行施工研讨，赴现场踏勘，掌握第一手资料，并组成了具有丰富经验的施工管理班子。公司职能部门项目经理项目副经理项目工程师施 工 员质 量 员预 算 员资 料 员测 量 员安 全 员材 料 员机 电 员钻 孔 桩班组普 工 班 组砼 班 组钢 筋 班 组木 工 班 组4.3人员配备及职责4.3.1配备原则本着“质量第一，用户至上”的宗旨；吸取本公司历年来承建类似工程的先进管理经验，结合本工程的具体实际，进行精心组织，配备精良的施工管理人员及优良班组.4.3。2成立项目经理部我们将按招标文件规定的范围对该工程实行总承包，将派出实力雄厚、善打硬仗的公司项目经理部承担该工程的建设，配备项目经理一名、项目副经理一名、项目总工程师（技术总负责）一名,其它岗位的施工技术人员均选派有类似工程施工经验和较强责任心、事业心的人员担任。具体见上图管理网络图。4.3。3实行项目法施工施工现场成立以项目经理为首的项目经理部，全面负责该项目的施工管理，确保工程的质量、工期和安全文明施工等各项计划的全面实现;根据该工程施工工期紧、质量要求高的特点，项目部成立由各职能部门组成的施工管理班子，各职能部门直接对项目经理负责，做到分工明确，职责分明，各司其责，互相协作,紧密配合，形成有效的管理层。4。3。4主要管理人员配备序号人员类别姓 名序号人员类别姓 名1项目经理6质检员3现场负责人7安全员4项目总工8测量员5现场技术负责人9机械施工队4。4劳动力配置分配计划工种、级别分阶段投入人力（单位：人）16。1016.1116.1116。1216.1217.0117。0117。02技术员1111质检员1111安检员1111测量员1111领工员1221木 工2864钢筋工4664混凝土工4446电 工1111吊装工1121挖掘机司机1112普工2664合计213332274。5工期目标根据本工程特点及我单位的施工技术水平、施工能力和施工经验,本桥暂定开工日期为2016年10月23日，具体开工日期以开工令下达为准。计划开工日期：2016年10月23日计划完工日期：2017年2月15日工程总工期为112日历天施工进度计划横道图附后4.5。1总体施工顺序安排施工准备测量复核搭设工作平台钻孔灌注桩施工板梁预制墩柱及盖梁施工桥台施工张拉桥梁架设桥面系及附属工程施工连接道路竣工.4.5。2节点工期安排2016年11月30日完成钻孔及桩基础浇筑；第一批预制空心板预制及张拉（0-1#桥台4片）：2016。11.62016.11。27,预制板共4片，工期21天。第二批预制空心板预制及张拉（12#墩4片）：2016。11。172016。12。08，预制板共4片,工期21天。第三批预制空心板预制及张拉（2#3#桥台共4片）:2016。11.282016。12。19，预制板共4片，工期21天。2016年12月25日完成桥墩、台浇筑；2017年1月10日完成引道路基回填、碾压; 2017年1月10日完成盖梁浇筑、支座安装;2017年1月20日铺设水泥级配碎石稳定基层；2017年2月07日完成梁板吊装;2017年2月15日完成引道路面硬化、桥梁附属工程;（本工期未考虑天气、地质、阻工等情况的影响，实际施工中若遇上述问题工期则相应顺延.）4。6主要施工机械配备表序号名称型号数量产地制造年份设备能力1挖掘机2301日本2006良好2推土机WL502徐州2000良好3振动压路机YZ18L1徐州2008良好4卷扬机JKL61南通2010良好5自卸汽车15T4湖北2000良好6钻孔桩头4南通2016良好7汽车吊25T1河北2000良好8交流电焊机BXI30-22石家庄2001良好9对焊机15002石家庄2001良好10钢筋调直机GT414/42济南2002良好11钢筋切断机GQ40-12泰安2000良好12气割机2上海2001良好13泥浆泵7.5KW6济南1999良好14潜水泵ZN-15/4016杭州2002良好15平板振动器2。2KW4温州2002良好16插入式振动器1。5KW8温州2003良好17汽车吊50T2长沙2010良好18翻斗车10温州2016良好19蛙式打夯机5杭州2000良好20洒水车东风5000L2湖北2008良好22全站仪NTS3221广州2007良好25钢尺30m/50m10温州2016良好27灰浆搅拌机200L2温州2010良好4.6.1主要施工材料进场为确保工程顺利施工,根据本工程的施工需要,编制材料采购计划表,材料采购已和厂商商定供货方式及交货地点. 混凝土选择当地信誉好，设备齐全、质量过硬的三槐商混站供应，混凝土运输由砼罐车运送至施工现场,泵送浇筑。 钢材：在桥梁预制场设钢筋加工场就地加工。第五章 主要施工技术方案5.1测量定位放样1、复测和设点：利用整个业主指挥部交桩的控制点成果，在复核合格后进行保护,每座桥梁设立不被破坏和不易沉降位移的永久性控制点3个（或采用混凝土桩预埋方式做点），采用全站仪定一个导线点设站放样测量,后时同一个导线点，剩下另一个导线点作为校核的方法,确保全桥定位的一致性和准确性。同时建立临时水准网点,测量结果平差、闭合差必须符合设计规范要求： 平面控制 角度闭合差16n（秒） 坐标闭合差1/10000 标高控制 12 L mm对导线控制网点和水准网点加强保护，并定期进行复测，防止测点变形而影响测量精度。在进行桩位施工放样之前，必须对各桥梁墩台控制性里程桩号、桩基坐标等数据进行认真复核计算，复核无误后即可根据各桩基坐标值放出桩位中心点，并对桩位中心点按纵横方向设置4个护桩,以供钻孔桩施工过程中检验使用。所有测量放样经监理验证合格后方可进行下步工序的施工。2、测量设备及人员配备本工程桥梁采用坐标定位放样。同时为了对整个工程有一个全面的控制系统,我们应用AUTO CAD程序进行统一计算复核.所有进入工地的测量仪器均统一进行一次强制检测，确保工程中使用的测量仪器的误差控制为统一标准，减少整个施工中的系统误差；以后每年进行检测。3、定期测量桥台的沉降值,并做好记录及测试资料整理归档。5。2钻孔灌注桩施工技术方案凿除桩头钻机成孔泥浆循环钢筋笼制作监理验收合格机具清理道碴填孔砼拌和及运输水下砼灌注二次清孔下 导 管监理验收合格下钢筋笼提 钻清 孔监理验收合格钻机就位埋设护筒桩位放样场地平整钻孔灌注桩施工流程框图：搭设排架泥浆外运设备移位泥浆处理钻孔桩施工采用冲击钻泥浆护壁成孔,二次循环清孔，导管浇筑砼的施工方法。5。2。1钻孔准备工作钻孔灌注桩施工前准备工作的主要内容有:钻机的选用,桩位测量放样，场地准备，工作平台及护筒制作埋设等.5.2。1.1钻机选择及设备检验本工程设计孔径：D=1.4m;D=1.2m，共计10根。桩长在9m11m,选用JKL6型冲击钻机。泥浆泵、配套设备仪器、或钢筋制作的探笼（检测孔径），砼的导管，必须做水密承压试验，符合要求后方可投入使用。5。2。1。2钻机工作场地平整：1）准备泥浆池,按照1根桩体积产生3倍泥浆量修筑泥浆池，拟在桩基外筑泥浆池一个，容积100m3，泥浆循环池一个 40m3，且沉淀池、泥浆池必须串联.泥浆不随便排放到河道及附近的池塘中，防止外溢泥浆污染和堵塞河道。2)粘土备料： 以原土造浆护壁为主,以备粉砂层造浆不足，每根桩准备一定量的优质粘土,以保证桩基施工过程中的成孔质量。3)陆地桩施工直接对原土进行整平后铺设枕木；4）水上桩施工采用水上钻孔支架平台。 水上钻孔支架平台采用20cm8m的木桩，要求木桩打入土深度5m.搭设采用双排木桩，分别位于桥桩左右各1.5m范围.两排木桩顶平行桥桩方向采用3030cm方木相连，在方木上铺设一层间距50cm的2020cm方木，然后铺设一层3cm木板形成水上作业平台.作业平台四周设安全护栏.5.2.1。3护筒选择埋设1）护筒制作：采用4mm的钢板焊制而成（焊缝不可漏水），其内径比桩孔直径大20-40cm;2）护筒埋深不小于1.5-2.0m,且上口高出地面 0。3m；为防止钻进施工中护筒外圈返浆造成塌孔，护筒埋设位置应准确，其中心线与桩中心线的允许偏差不得大于2cm;并应保证护筒的垂直度和水平度，护筒的倾斜度不得大于1；护筒底部和四用粘土填实，固定;5.2。2钻孔施工5。2.2。1钻机就位1）桩机就位前，必须对各项准备工作进行检查:设备、人员的到位,配套设备的就位、各班组的交底等。2）钻机和钻塔要安装稳固，保证天车、主动钻杆、钻头、钢护筒中心在一条直线上；偏差不大于5mm. 3)钻孔桩开始时，应通过项目部人员参加与记录的审查。5。2。2。2钻孔施工本桥2墩基础处于溪流中心，水深约1.5m,流速约1.5m/s，桩基础钻孔前,采用袋装土围堰，堰顶宽1m,外坡1：0.5,内破1：0。2，内外圈堆码装麻袋，中间用粘土填心。麻袋装填量约为袋容量60%，麻袋互相错缝。钻孔准备采用钢护筒护孔，直径大于桩径30CM，护筒中心线应与桩中心线重合，平面允许误差为50，竖直线倾钢护筒顶标高高出水位11。5米，并高出地面30CM，位置准确，竖直，护筒连接处要求筒内无突出物,应耐拉、耐压、不漏水。护筒四周用粘土分层回填夯实。1、钻孔、开孔：开钻时先在孔内灌注泥浆，泥浆比重指标根据土层情况而定,或回入清水，用小冲击钻冲击造浆。、冲程根据土层情况分别而定：一般在通过坚硬密实岩层时，采取高冲程（45M）.、在通过卵石或岩层时，如表面不平整，先投入粘土和小片石将表面垫平，再用十字型钻进，注意防止发生斜孔，坍孔事故。注意均匀地松放钢丝绳的长度，一般有密实坚硬土层每次松绳35CM，注意防止松绳过少，形成“打空锥.松绳过多,则会减少冲程，降低钻进速度，严重时会使钢丝绳纠缠发生事故。 、为正确控制钻机的冲程，在钢丝绳子上涂油漆长度标志或绑扎一红布条为标记。a。在掏渣后或因其它原因停钻后再次开钻时，由低冲程逐渐加大到正常冲程以免卡钻。b.掏渣:使用掏渣筒，在坚硬的岩层钻进一般每进0.50.1m掏渣一次，掏渣时,掏渣筒下入孔底取钻渣,每次45筒,或掏到泥浆内含渣显著减少,无粗颗粒，比重恢复正常为止。c.分级钻进:冲击锥起吊平稳,防止冲撞护管和孔壁，严禁孔口附近站人，防止发生钻锥撞击人身事故。因故停钻时，孔口盖保护并严禁钻锥留在孔内以防埋钻。d. 钻孔过程中要做好钻孔记录，对各土层资料与设计资料进行对比，若发现实际地质情况与设计情况不符时,应及时报告监理工程师，研究是否需要采取相应的措施. 钻孔桩事故的预防与处理：（1）坍孔 孔口坍塌容易发现，而孔内坍塌则需仔细观察现象，如孔内水位突然下降、孔口水面冒细密的水泡、出土量显著增加、没有进尺或进尺甚小、孔深突然变浅、钻头达不到原来的孔深、钻机负荷显著增加等等,均表明孔内已有坍塌.(2)坍孔原因A、泥浆比重或粘度太小，未形成坚实的护壁.B、施工场地夯填土质量不良。C、钻机和钻架未支承好，支承面受过大的压力。D、护筒埋置深度太浅.E、埋置护筒不符合要求，护筒周围或底部未用优质粘土夯实填筑。F、开孔时，护筒脚下2-3米范围内未做好造壁处理。G、护筒直径过小或护筒埋置不够平整垂直，开孔时钻头左右晃动冲击护筒，钻进中钻头或抽渣桶碰撞护筒。H、孔内规定的水位高度不够或未保持好规定的水位。护筒高度不够，孔内涌出承压水,降低水的静压力。I、在松软的砂层中进尺太快.J、提住钻头钻进时，旋转速度太快，空转时间太长K、遇易塌孔的流砂层，未及时采取措施。L、清孔方法不妥当。M、补水时水流冲塌孔壁。N、钻头、抽渣桶或钢筋笼碰撞孔壁.O、补水量过大，经常溢出孔壁，或抽渣桶中的泥浆未及时排出,浸泡孔口土壤,以至松软坍塌。P、从终孔至灌注水下混凝土,延误时间过长等。(3）塌孔的预防和处理A、在松散的粉砂土、淤泥层或流砂中钻进时，应控制进尺，选用较大比重、粘度、胶体率的优质泥浆。B、如孔口坍塌，可回填重新埋设护筒再钻。或下钢护筒至未坍处以下至少1米.C、孔内坍塌不严重者，可加大泥浆比重继续钻进。较严重者，可回填粘土到坍塌位置以上1-2米,甚至全部回填再钻.若坍塌埋住钻头,应先清孔，后提起钻头.（4）钻孔漏浆 在透水性强或有地下水流动的地层中,稀泥浆会向孔外漏浆，一般有护筒底漏浆和护筒接缝处漏浆两种情况，严重漏浆为坍孔的先兆，应及时处理。漏浆的主要原因是：护筒埋置太浅、回填土不密实或护筒接缝不严密、或水头过高等等。补救的办法是：加稠泥浆或倒入粘土慢速转动、或回填土增加护壁；护筒本身漏浆则可用棉絮堵塞.此外护筒内掉落物也会造成漏浆。2、检孔与固孔 在冲击钻进过程中需用检孔器检孔,检孔器左面用钢筋笼做成其孔径等于设计孔径，长度等于孔径的46 倍。每钻进4-6m或更换钻锥前,都必须检孔。用新焊补的钻锥时，先用检孔器检孔后，才可放入新钻锥钻进。采用钻孔泥浆护壁，以保持孔壁在钻进过程不坍塌，钻孔泥浆始终高出地下水位1-1.5m。3、成孔检查掏渣筒情况和钻进速度等以综合判断是否已进入风化岩层2。0m以上（或设计的桩底标高），已进入后报请监理工程师确认，确认后即可检孔，检孔合格进行下道工序。5。2。2.3清孔在孔深达到设计要求后，开始清孔，清孔分两次进行。1）第一次清孔第一次清孔时不得停钻，已防泥浆堵住钻头孔.桩孔成孔后，应进行第一次清孔，清孔时应将钻具提离孔底0.30。5m，缓慢回转，同时加大泵量,每隔十分钟停泵一次，将钻具提高3-5m，来回串动几次，再开泵清孔.第一次清孔采用正循环换浆法清孔。2、第二次清孔 钢筋笼、导管下完后,用导管进行第二次清孔，二次清孔时间不小于30分钟，测定孔底沉渣厚度低于设计要求值30cm方可停止清孔；否则继续清孔。 第二次清孔时，注入浆比重为1.15,排出泥浆比重不大于 1。20；第二次清孔后泥浆比重控制在1.05-1。2；粘度1720s；含砂量4。 清孔结束后，30分钟内必须尽快灌浆。5.2.2。4钢筋笼的制作与吊放a钢筋笼制作标准钢筋笼制作前应清除钢筋表面污垢、锈蚀，钢筋下料时应准确控制下料长度。发现弯曲、变形钢筋要作调整处理，钢筋头部弯曲要调直,制作钢筋
