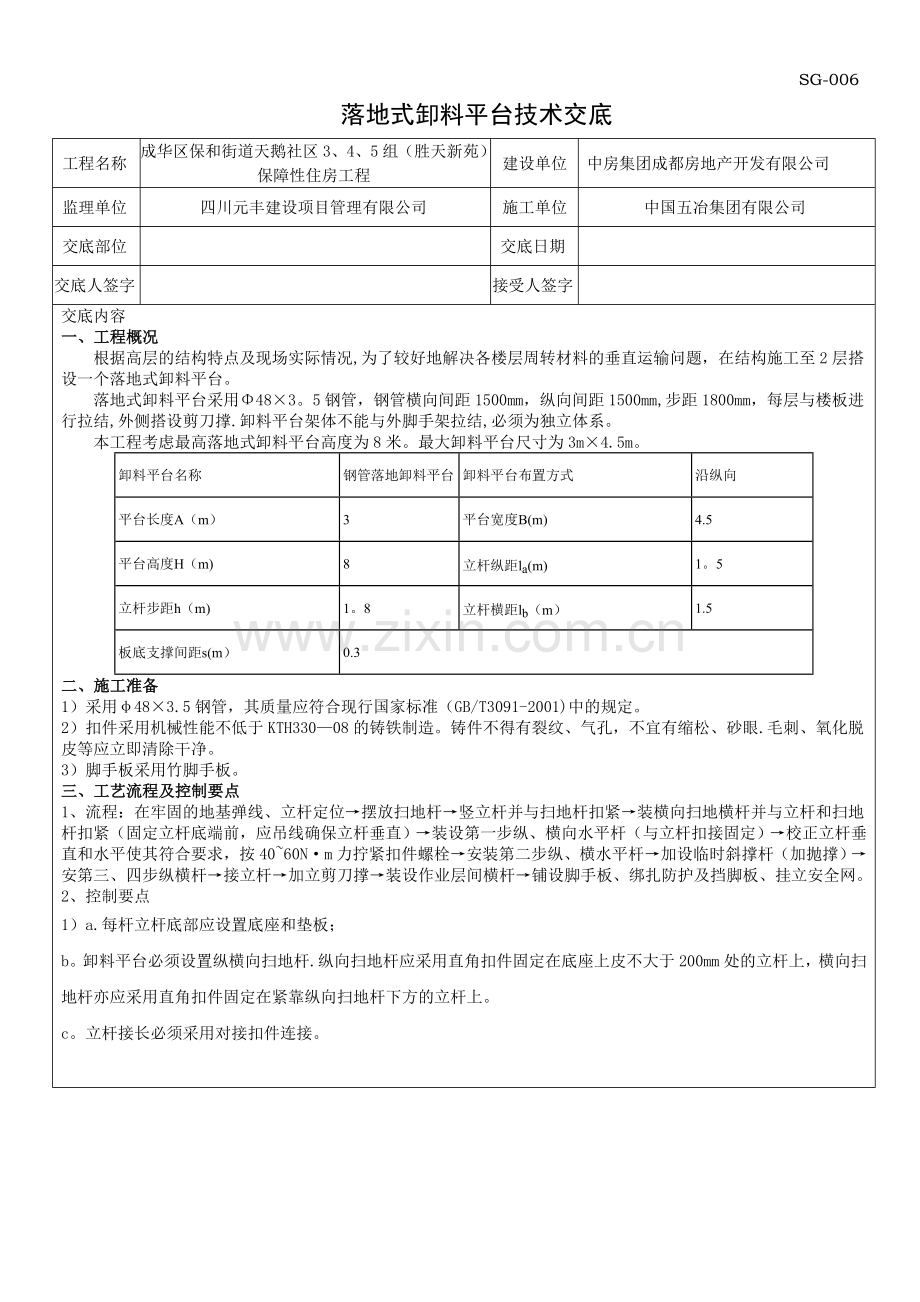

落地式卸料平台-技术交底.doc

SG-006
落地式卸料平台技术交底
工程名称
成华区保和街道天鹅社区3、4、5组（胜天新苑）保障性住房工程
建设单位
中房集团成都房地产开发有限公司
监理单位
四川元丰建设项目管理有限公司
施工单位
中国五冶集团有限公司
交底部位

交底日期

交底人签字

接受人签字

交底内容
一、工程概况
根据高层的结构特点及现场实际情况,为了较好地解决各楼层周转材料的垂直运输问题，在结构施工至2层搭设一个落地式卸料平台。
落地式卸料平台采用Φ48×3。5钢管，钢管横向间距1500mm，纵向间距1500mm,步距1800mm，每层与楼板进行拉结,外侧搭设剪刀撑.卸料平台架体不能与外脚手架拉结,必须为独立体系。
本工程考虑最高落地式卸料平台高度为8米。最大卸料平台尺寸为3m×4.5m。
卸料平台名称
钢管落地卸料平台
卸料平台布置方式
沿纵向
平台长度A（m）
3
平台宽度B(m)
4.5
平台高度H（m)
8
立杆纵距la(m)
1。5
立杆步距h（m)
1。8
立杆横距lb（m）
1.5
板底支撑间距s(m）
0.3
二、施工准备
1）采用φ48×3.5钢管，其质量应符合现行国家标准（GB/T3091-2001)中的规定。
2）扣件采用机械性能不低于KTH330—08的铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼.毛刺、氧化脱皮等应立即清除干净。
3）脚手板采用竹脚手板。
三、工艺流程及控制要点
1、流程：在牢固的地基弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装横向扫地横杆并与立杆和扫地杆扣紧（固定立杆底端前，应吊线确保立杆垂直）→装设第一步纵、横向水平杆（与立杆扣接固定）→校正立杆垂直和水平使其符合要求，按40~60N·m力拧紧扣件螺栓→安装第二步纵、横水平杆→加设临时斜撑杆（加抛撑）→安第三、四步纵横杆→接立杆→加立剪刀撑→装设作业层间横杆→铺设脚手板、绑扎防护及挡脚板、挂立安全网。
2、控制要点
1）a.每杆立杆底部应设置底座和垫板；
b。卸料平台必须设置纵横向扫地杆.纵向扫地杆应采用直角扣件固定在底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
c。立杆接长必须采用对接扣件连接。

2）a.剪刀撑斜杆与地面的倾角为60°.
b.剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
c.剪刀撑斜杆的搭接长度应大于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆端的距离不应小于100mm。
3）作业层必须满铺脚手板.作业层的栏杆和挡脚板的搭设应符合下列规定：
a。栏杆和挡脚板均应搭设在外立杆的内侧;
b.上栏杆上皮高度为1.2m；
c.挡脚板高度不应小于180mm；
d.中栏杆应居中设置。
四、安装注意事项
1、开始搭设前，应按有关规定向架设人员进行技术交底.
2、清除搭设场地杂物，平整搭设场地，并使排水畅通.
3、卸料平台必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。
4、在卸料平台入口处设置平台限荷标志，本工程卸料平台用于运输井架和楼层的通道,不允许在其上堆放集中荷载过长时间.卸料平台总限荷为800Kg。
5、每搭完一步卸料平台后，应按下表校正步距、纵距及立杆的垂直度.
6、底座安放应符合下列规定：
1）底座、垫板均应准确地安放在定位线上；
2）垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板.
7、立杆搭设应符合下列规定：
1）相邻立杆的对接扣件不得在同一高度内，错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；
2）开始搭设立杆时，卸料平台的每一个立面至少应设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；
3）当搭设至有连墙件的构造时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件；
4）顶层立杆接长如采用搭接，搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm.
8、水平杆不允许搭接。
9、连墙件的搭设应符合下列规定：
1)连墙件的竖向间距不大于2层高；
2）连墙件从底层第一步水平杆处开始设置,且宜靠近主节点设置，偏离主节点的距离不应大于300mm。

本工程使用的卸料平台使用荷载最大限值800kg(8kN）,每次最大吊装材料不得超过下表的限定量：
卸料平台最大吊装材料表
材料种类
单件重量
一次堆放吊装量
总重量
2.4m钢管
13.34kg
不超过35根
0.47t
1。8m钢管
10.19kg
不超过45根
0.46t
1。2m钢管
7.05kg
不超过60根
0。42t
0.9m钢管
4。37kg
不超过100根
0.43t
0.6m钢管
2。47kg
不超过200根
0。45t
0。3m钢管
1.67kg
不超过250根
0。42t
4。0m木方50×100
8kg
不超过50根
0.4t
12厚木胶板1240×2420
21kg
22块
0.48t
顶撑丝杆
5。82kg
80个
0.46t
钢管卡子
1.25kg
300个
0.37t
五、 平台拆除
1、拆除卸料平台前的准备工作应符合下列规定：
1）应全面检查卸料平台的扣件连接，连墙件、支撑体系等是否符合构造要求；
2）根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；
3)拆除前必须进行安全技术交底；
4） 应清除卸料平台上杂物和地面障碍物。
2、拆除卸料平台时，应符合下列规定：
1）拆除作业必须由上而下逐层进行,严禁上下同时作业;
2）连墙件必须随卸料平台逐层拆除，严禁先将连墙件整层或数层拆除后再拆卸料平台;
3）当卸料平台拆至下部最后一根长立杆的高度（约6m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
3、拆除卸料平台时应符合下列规定:
1）各构配件严禁抛至地面；
2）拆除现场必须设置警戒区，必须设地面监护人员，并配备良好的通讯设施。警戒区内严禁非操作人员通行;
3）遇四级大风、雨、雪等特殊天气,不得进行拆除作业;
4）杆件和扣件拆除时应分离，不允许连接在一起输送至地面，或两杆同时拆下输送至地面；
5)垫铺板拆除，应自外向里竖立、搬运，防止自里向外翻起；
7）当日作业后，应检查岗位周围情况，不得留有隐患；
8）输送地面的杆件和扣件应分类堆放整齐
附图：

参加单位及人员
（参加的所有人员签字)
注册建造师（项目经理）：（签字）
注： 本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份。
四川省建设厅制
