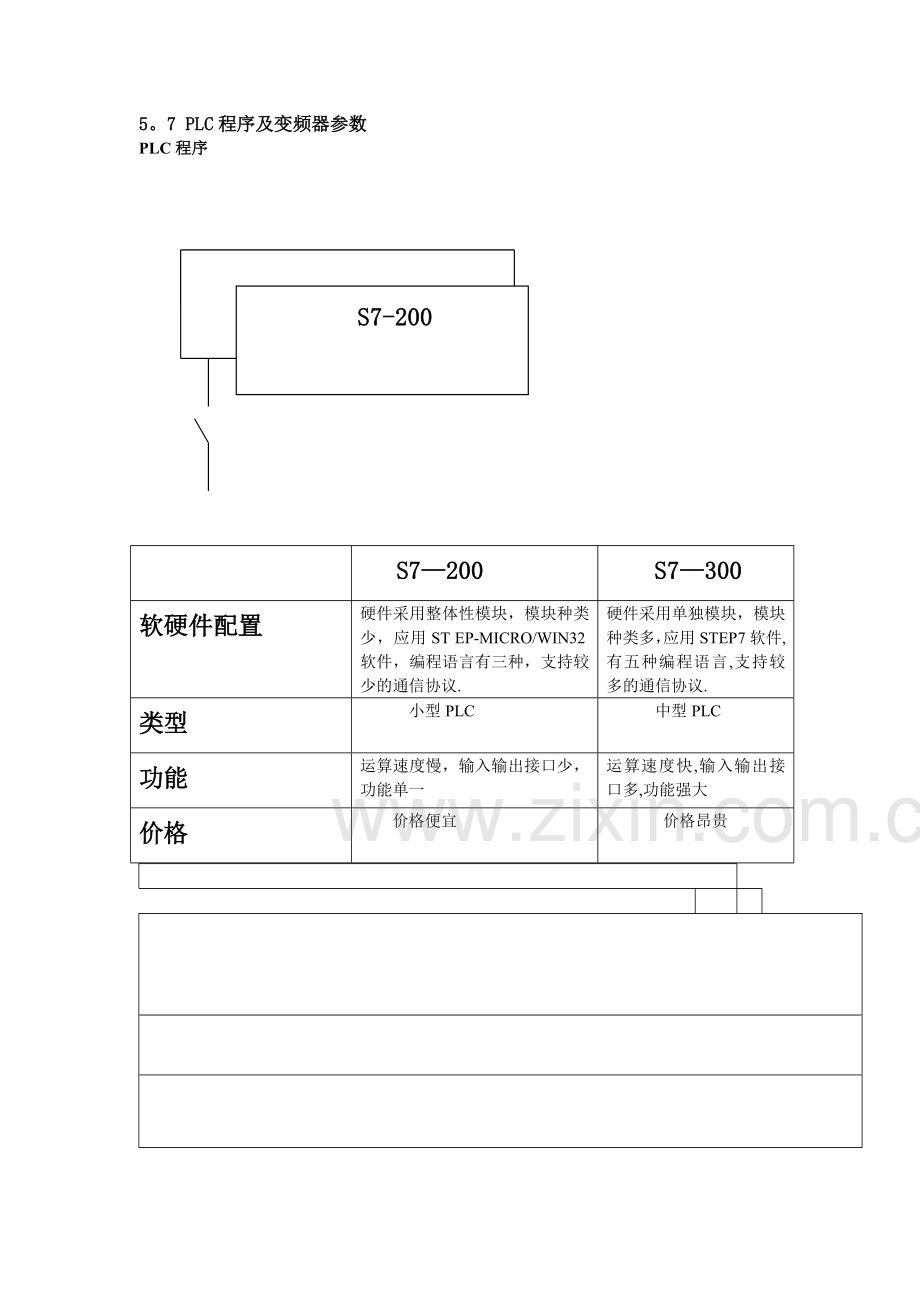

5。7 PLC程序及变频器参数
PLC程序
S7-200

S7—200
S7—300
软硬件配置
硬件采用整体性模块，模块种类少，应用ST EP-MICRO/WIN32软件，编程语言有三种，支持较少的通信协议.
硬件采用单独模块，模块种类多，应用STEP7软件,有五种编程语言,支持较多的通信协议.
类型
小型PLC
中型PLC
功能
运算速度慢，输入输出接口少，功能单一
运算速度快,输入输出接口多,功能强大
价格
价格便宜
价格昂贵

CPU221
CPU222
CPU224
输入输出口
6输入/4输出共10个数字量I/O点
8输入/6输出共14个数字量I/O点
14输入/10输出共24个数字量I/O点, 2输入/1输出共3个模拟量I/O点
扩展模块
无
2个
7个
高速计数器
4个独立的30kHz高速计数器
4个独立的30kHz
6个独立的100KHz高速计数器
程序和数据存储空间
6K
6K
20K
高速脉冲输出
2路独立的20kHz
2路独立的20kHz
2个100KHz
通讯协议
PPI MPI
PPI MPI
PPI MPI
RS485通讯/编程口
1个
1个
2个
变频恒压供水系统 ：一般用电位器设定压力（也可采用面板内部设定压力),采用一个压力传感器（反馈为4～20mA或0-10V）检测管网中压力,压力传感器将信号送入变频器PID回路,PID回路处理之后，送出一个水量增加或减少信号，控制马达转速。如在一定延时时间内,压力还是不足或过大，则通过PLC作工频/变频切换,使实际管网压力与设定压力相一致。
