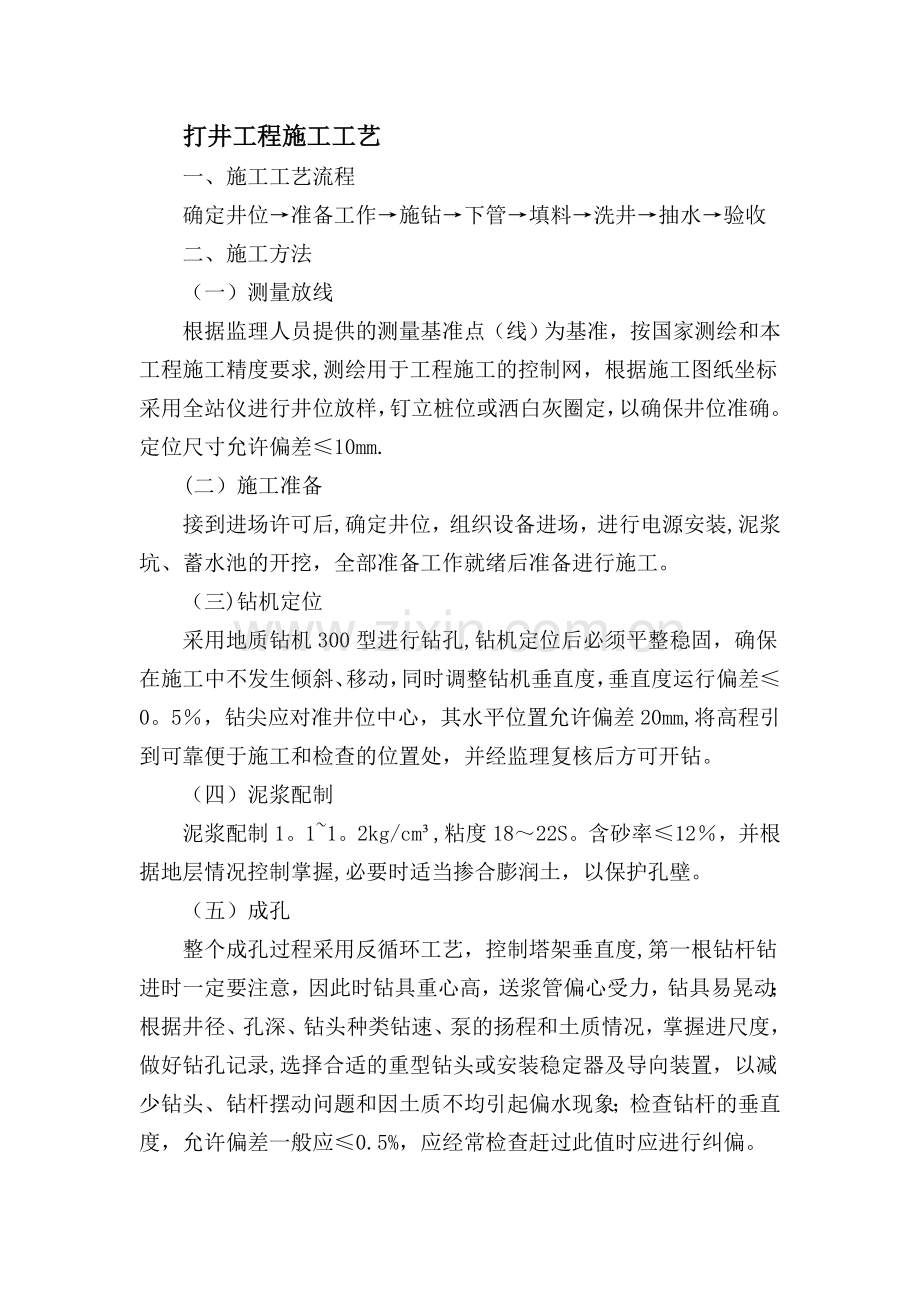

打井工程施工工艺一、施工工艺流程确定井位准备工作施钻下管填料洗井抽水验收二、施工方法（一）测量放线根据监理人员提供的测量基准点（线）为基准，按国家测绘和本工程施工精度要求,测绘用于工程施工的控制网，根据施工图纸坐标采用全站仪进行井位放样，钉立桩位或洒白灰圈定，以确保井位准确。定位尺寸允许偏差10mm.(二）施工准备接到进场许可后,确定井位，组织设备进场，进行电源安装,泥浆坑、蓄水池的开挖，全部准备工作就绪后准备进行施工。（三)钻机定位采用地质钻机300型进行钻孔,钻机定位后必须平整稳固，确保在施工中不发生倾斜、移动，同时调整钻机垂直度，垂直度运行偏差0。5，钻尖应对准井位中心，其水平位置允许偏差20mm,将高程引到可靠便于施工和检查的位置处，并经监理复核后方可开钻。（四）泥浆配制泥浆配制1。11。2kg/cm,粘度1822S。含砂率12，并根据地层情况控制掌握,必要时适当掺合膨润土，以保护孔壁。（五）成孔整个成孔过程采用反循环工艺，控制塔架垂直度,第一根钻杆钻进时一定要注意，因此时钻具重心高，送浆管偏心受力，钻具易晃动；根据井径、孔深、钻头种类钻速、泵的扬程和土质情况，掌握进尺度，做好钻孔记录,选择合适的重型钻头或安装稳定器及导向装置，以减少钻头、钻杆摆动问题和因土质不均引起偏水现象；检查钻杆的垂直度，允许偏差一般应0.5%，应经常检查赶过此值时应进行纠偏。（六）清孔泥浆护壁的井孔，采用比原钻头直径大1020mm的疏孔钻头扫孔,破除附着在开采层孔壁上的泥皮.孔底沉淀物排净后,及时向孔内送入稀泥浆，使孔内泥浆逐渐由稠变稀,不得突变。出孔泥浆密度应小于1。1g/cm，出孔泥浆与入孔泥浆性能应接近一致，即可得终孔深度,孔深偏差不得超过设计孔深的正负2/1000，井孔直径不得小于设计孔径20mm；孔斜不得超过设计要求.(七）井管安装井管的安装采用托盘下管。下管前要校正孔径，实测孔深。用两条钢丝绳十子交叉过井盘孔兜住井盘，将井管逐节放在井盘上，边下边连接，待管子下到设计深度将钢丝绳抽出。井管的连接用水泥沥青结合，把水泥沥青抹在两节管子接头处，然后将上一节管子压到下一节管子上,把管接头休整一下，再用6-8根竹板条均匀的用8#线捆于四周，以防错口，做到对正接直，接头处的强度达到下管安全和成井质量要求。（八)回填砾料填砾是管井建造的一个重要环节，填砾规格严格按照水利电力部部颁标准水井技术规范SL2562000进行施工，中粗砂含水层、填砾厚度不小于100mm,细砂以下含水层，厚度不小于150mm，滤料选用磨圆度好的硅质砾石，以圆形卵石或砂料为宜，质地坚硬,不含化学成分，经过严格筛分，合格率大于90，不得含土过多,或含有其他杂质.根据钻孔记录,确定各含水层高程，有二个以上含水层时，应将两个含水层之间的隔水层分为二段,下段为隔水层厚度的4/5，填入与下部含水量相应的规格砾石,上段为1/5，填入上部含水层相应的规定砾石。(九）井管外封闭进行井管外封闭前，将所需的粘土球及粘土数量、计划填入深度计算妥当,并准备一定余量。填入方法与填入砾石相同，应注意防止因粘土球填入井孔受压缩致使填入的砾石错位，一般填入粘土球的数量应比封闭层实际需要的各填25%左右,粘土球直径为25mm呈圆形,用优质粘土制成，对粘土球在泥浆中心，溶化时间进行试验，根据试验结果,确定粘土球湿度.安装井柱状图，将最下含水层砾石填入，再用25mm左右半干状态粘土球徐徐填入，填至计划位置，依次类推,进行井管外封闭。（十）洗井井管安装完毕后，采用9m3空压机同心式方法洗井,把管井中的泥土、细砂、泥浆等全部清洗,保证管井达到正常出水量.洗井应先上后下，逐步下入,抽水量应先小后大交替进行，振荡洗井,加大地下水循环能力,增大流量,直至水清净符合规定;洗井结束将泵下至一定定深度进行抽水工作，抽一段时间将泵上下浮动进行二次洗井.抽水水位稳定后进行抽水工作，采用最大降深，延续时间不少于是12h，流量稳定并观测水位，测出最大降深;井口在没下水泵前应加保护盖，防止异物掉入井内。（十一）抽水试验。抽水试验前应进行洗井工作,采用活塞洗井或空压机洗井，要求达到水清砂净无沉淀。.抽水试验降深采用不间断次降深，在正式抽水试验前要进行试验抽，以便确定最大降深，最小降深不宜小于0。5米，然后按其最大降深值的/、/、/分三次降深抽水，基岩含水层中的抽水量深宜从大到小，松散层含水层中的抽水降深宜从小到大。每次抽水稳定延续时间不小于h，透水性弱或较弱的含水层抽水应适当延长稳定延续时间,同时满足涌水量和动水位稳定的要求.水位稳定标准：水位波动值不大于3cm;涌水量稳定标准：最大涌水量与最小涌水量的差与常见涌水量之比不大于5 ，且无连续增大或变小的趋势。.抽水试验时,动水位和出水量应同时观测，观测的时间宜在抽水开始时的第、10、15、20、25、30、35、40、45、50、55、60min各测一次，以后每隔30min测一次.水位测量工具宜采用点测水位计.。抽水试验过程中，应详细记载所发生的有关情况，随时检查和观测记录,并现场绘制QS或Q-h曲线和t与Qt曲线，以便进行分析校核抽水结果。.抽水试验结束后，应立即观测恢复水位，观测时间位、2、10、15、20、25、30、40、45、60、80、100、120min，以后每隔30min观测一次,直至稳定。（十二）管井验收 1。管井竣工后，应由设计、施工及使用单位的代表，在现场按下列质量标准验收： 管井的单位出水量与设计单位出水量基本相符.管井揭露的含水层与设计依据不符时，可按实际抽水量验收； 管井抽水稳定后,井水含砂量不得超过二百万分之一（体积比)； 超污染指标的含水层应严密封闭; 井内沉淀物的高度不得大于井深的千分之五; 过滤器的安装误差300mm； 井身的弯曲度井深100m以内，井身顶角倾斜，不能超过1；井深100m以下的井段，每100m，顶角倾斜不得超过1.5；井段的顶角和方位角不得有突变. 2.管井验收时，提供下列资料： 井的结构、地质柱状图； 岩（土）样及填砾的颗粒分析成果表； 抽水试验资料； 水质分析资料; 管井施工及使用说明书.三、技术要求（一）供水水文地质勘探规范(GB500272001）；（二)水利水电工程钻孔抽水试验规程（SL320-2005);（三)机井技术规范(SL2562000）(四）供水管井技术规程(GB5029699)
