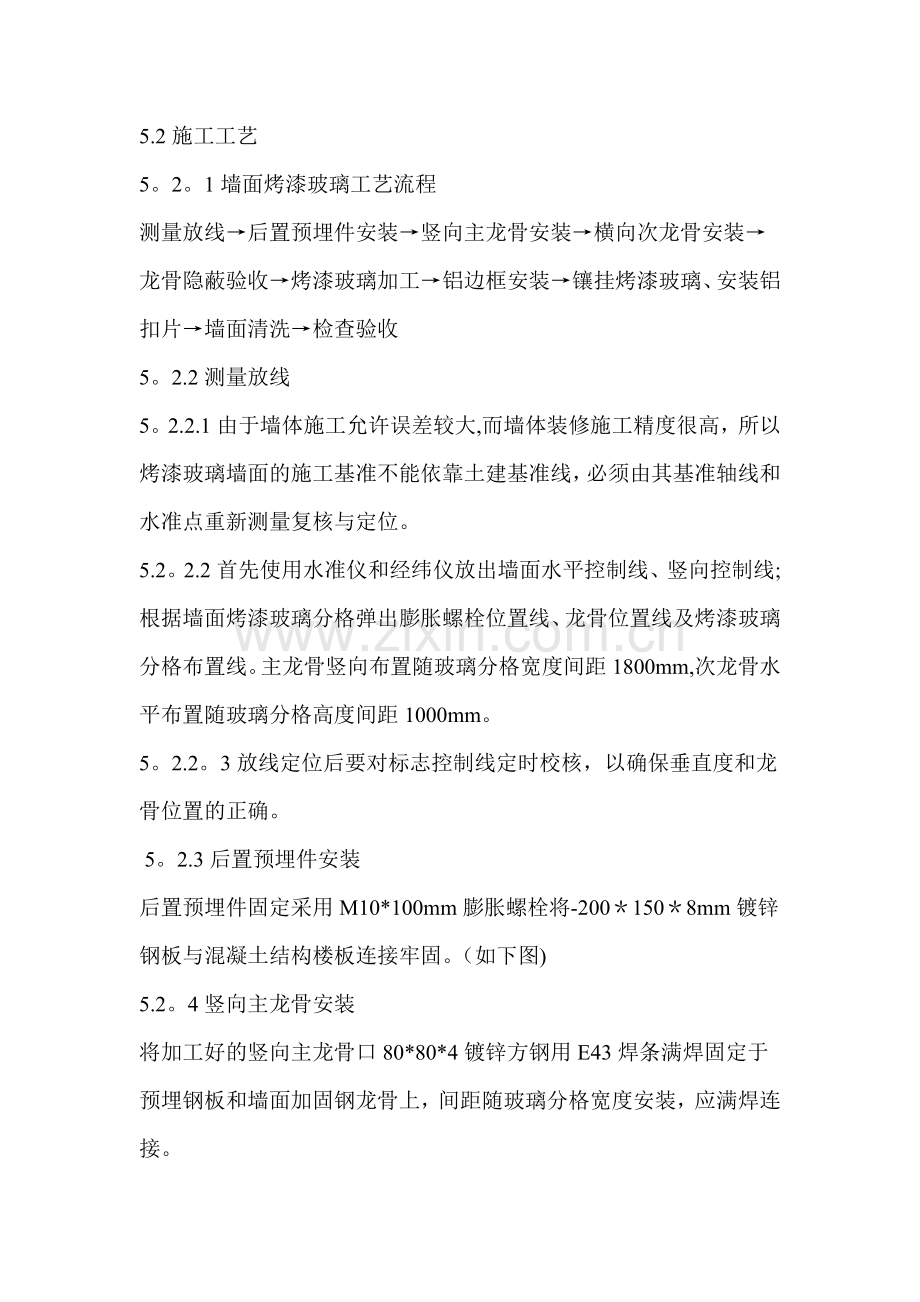

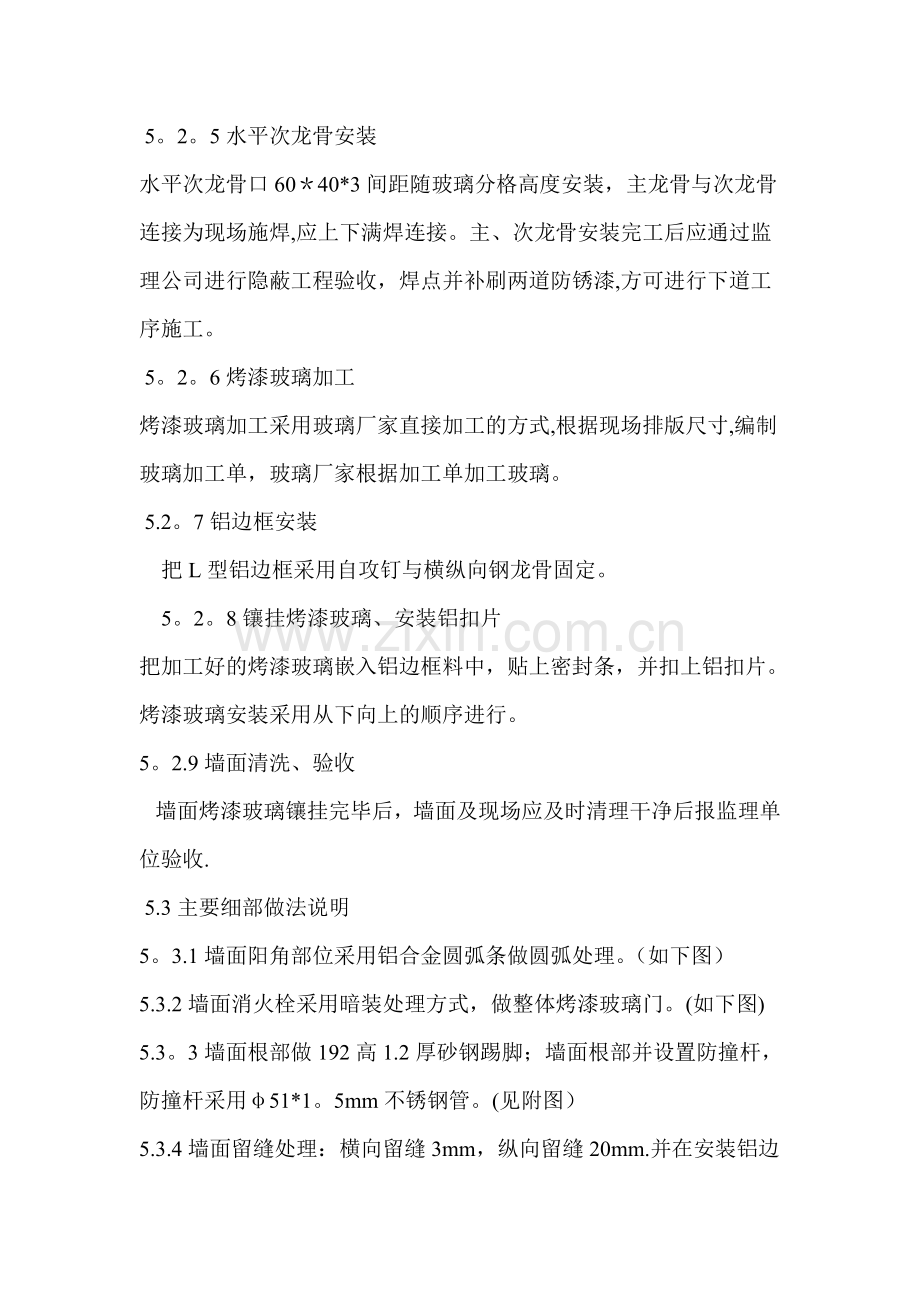

5.2施工工艺5。2。1墙面烤漆玻璃工艺流程测量放线后置预埋件安装竖向主龙骨安装横向次龙骨安装龙骨隐蔽验收烤漆玻璃加工铝边框安装镶挂烤漆玻璃、安装铝扣片墙面清洗检查验收5。2.2测量放线5。2.2.1由于墙体施工允许误差较大,而墙体装修施工精度很高，所以烤漆玻璃墙面的施工基准不能依靠土建基准线，必须由其基准轴线和水准点重新测量复核与定位。5.2。2.2首先使用水准仪和经纬仪放出墙面水平控制线、竖向控制线;根据墙面烤漆玻璃分格弹出膨胀螺栓位置线、龙骨位置线及烤漆玻璃分格布置线。主龙骨竖向布置随玻璃分格宽度间距1800mm,次龙骨水平布置随玻璃分格高度间距1000mm。5。2.2。3放线定位后要对标志控制线定时校核，以确保垂直度和龙骨位置的正确。5。2.3后置预埋件安装后置预埋件固定采用M10*100mm膨胀螺栓将-2001508mm镀锌钢板与混凝土结构楼板连接牢固。（如下图)5.2。4竖向主龙骨安装将加工好的竖向主龙骨口80*80*4镀锌方钢用E43焊条满焊固定于预埋钢板和墙面加固钢龙骨上，间距随玻璃分格宽度安装，应满焊连接。5。2。5水平次龙骨安装水平次龙骨口6040*3间距随玻璃分格高度安装，主龙骨与次龙骨连接为现场施焊,应上下满焊连接。主、次龙骨安装完工后应通过监理公司进行隐蔽工程验收，焊点并补刷两道防锈漆,方可进行下道工序施工。5。2。6烤漆玻璃加工烤漆玻璃加工采用玻璃厂家直接加工的方式,根据现场排版尺寸,编制玻璃加工单，玻璃厂家根据加工单加工玻璃。5.2。7铝边框安装把L型铝边框采用自攻钉与横纵向钢龙骨固定。5。2。8镶挂烤漆玻璃、安装铝扣片把加工好的烤漆玻璃嵌入铝边框料中，贴上密封条，并扣上铝扣片。烤漆玻璃安装采用从下向上的顺序进行。5。2.9墙面清洗、验收墙面烤漆玻璃镶挂完毕后，墙面及现场应及时清理干净后报监理单位验收.5.3主要细部做法说明5。3.1墙面阳角部位采用铝合金圆弧条做圆弧处理。（如下图）5.3.2墙面消火栓采用暗装处理方式，做整体烤漆玻璃门。(如下图)5.3。3墙面根部做192高1.2厚砂钢踢脚；墙面根部并设置防撞杆，防撞杆采用51*1。5mm不锈钢管。(见附图）5.3.4墙面留缝处理：横向留缝3mm，纵向留缝20mm.并在安装铝边框前留缝中垫70*4铝合金装饰条,与铝边框一起采用自攻钉与横纵龙骨固定.(见附图)质量要求6.1保证项目6.1.1玻璃的品种、规格、颜色、加工几何尺寸偏差、表面缺陷及物理性能必须符合设计和国家有关现行标准规定。6.1。2所用的型钢骨架、连接件（板)等的材质、品种、型号、规格及连接方式必须符合设计要求和国家有关标准规定。6。1。3连接件与基层,骨架与连接件的连接,玻璃与边框连接安装装必须牢固可靠无松动。6。1。4型钢骨架的挠度，连接件的拉拔力等测试数据必须满足设计及规范要求。6。1。5采用螺栓、胀管连接处必须加弹簧垫圈并拧紧.6.2基本项目6。2.1金属骨架表面洁净、无污染，连接牢固、安全可靠，横平竖直，无明显错台错位,不得弯曲和扭曲变形。垂直偏差不大于3mm，水平偏差不大于2mm.6.2。2焊缝要求构件需满焊连接，焊缝外形均匀、成型较好、过渡平滑，焊渣清除打磨干净.6.2.3烤漆玻璃安装表面表面平整、洁净，无污染，颜色基本一致。6.2.4烤漆玻璃缝隙、分格线宽窄均匀，阳角板压向正确，上下口平直。6.2。5烤漆玻璃墙面的允许偏差和检验方法项次项目允许偏差（mm)检验方法1立面垂直度2用2m垂直检测尺检查2表面平整度2用2m靠尺和塞尺检查3阴阳角方正2用直角检测尺检查4留缝直线度2拉5m线，不足5m拉通线，用钢直尺检查5接缝高低差2用钢直尺和塞尺检查
