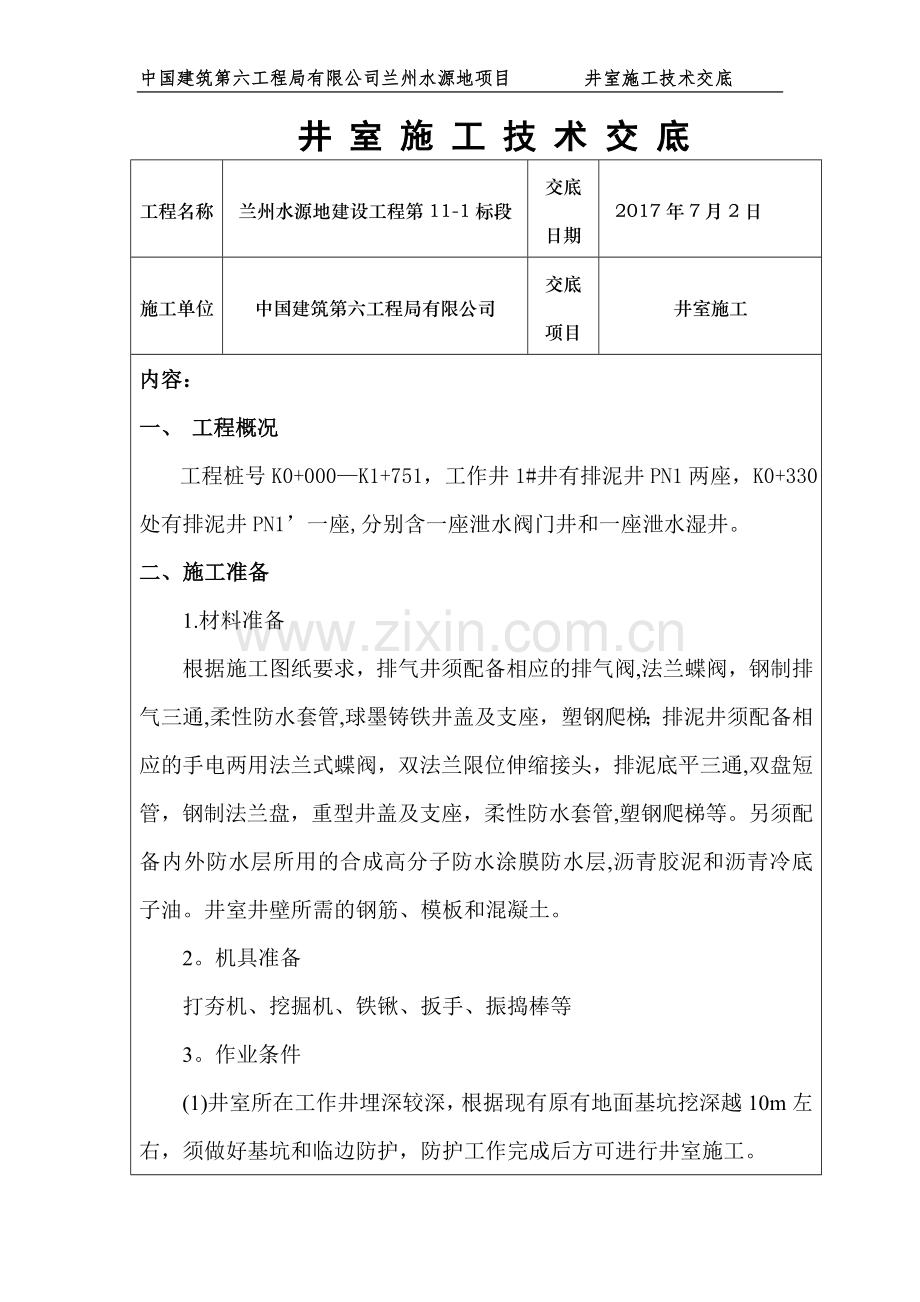

井室施工技术交底.doc

中国建筑第六工程局有限公司兰州水源地项目 井室施工技术交底
井 室 施 工 技 术 交 底
工程名称
兰州水源地建设工程第11-1标段
交底日期
2017年7月2日
施工单位
中国建筑第六工程局有限公司
交底项目
井室施工
内容：
一、 工程概况
工程桩号K0+000—K1+751，工作井1#井有排泥井PN1两座，K0+330处有排泥井PN1’一座,分别含一座泄水阀门井和一座泄水湿井。
二、施工准备
1.材料准备
根据施工图纸要求，排气井须配备相应的排气阀,法兰蝶阀，钢制排气三通,柔性防水套管,球墨铸铁井盖及支座，塑钢爬梯；排泥井须配备相应的手电两用法兰式蝶阀，双法兰限位伸缩接头，排泥底平三通,双盘短管，钢制法兰盘，重型井盖及支座，柔性防水套管,塑钢爬梯等。另须配备内外防水层所用的合成高分子防水涂膜防水层,沥青胶泥和沥青冷底子油。井室井壁所需的钢筋、模板和混凝土。
2。机具准备
打夯机、挖掘机、铁锹、扳手、振捣棒等
3。作业条件
(1)井室所在工作井埋深较深，根据现有原有地面基坑挖深越10m左右，须做好基坑和临边防护，防护工作完成后方可进行井室施工。
(2)施工前，测量人员须校核基底标高，准确无误后进行施工。
(3）施工前，须将基坑底部的垃圾清理干净,保证基地清洁无杂物。
（4）回填土方时旁边要有专职安全员进行旁站检查，并对其他作业工种人员进行安全教育，严禁在基坑周围施工,防止发生坠物，确保基槽施工人员的施工安全。
三、井室施工工艺
1．施工工艺：柔性防水套管安装®基槽的垃圾清理及夯实®井室垫层混凝土浇筑®井室底板钢筋绑扎及混凝土浇筑®阀门支墩混凝土的浇筑®井壁钢筋绑扎及砼浇筑®井室盖板施工®外防腐层施工®井室分层回填并夯实®井筒施工®球墨铸铁井盖及支座安装®验收
2. 施工要点
（1）柔性防水套管安装过程中，须保证密封圈位置放置正确，螺栓紧固牢靠。
（2)基槽垃圾必须清理干净.当井室底板坐落于卵石层时，基坑开挖平整后可进行施工；当井室底板坐落于黄土时，井室底板下原土翻夯1600mm，上部600mm做素土垫层，分层压实，其最终压实系数不小于0.95,处理范围为底板外出边缘1000mm.
(3）井室混凝土浇筑时必须配备振捣棒，振捣均匀.混凝土浇筑完成后应注意养护，避免出现干缩裂缝,养护时间不得少于14d，强度≥70％时方可拆模。拆模时防水混凝土的表面温度与环境温差不得超过15℃。
保证钢筋保护层厚度,底板为40mm，井壁及盖板35mm.在预留上人孔和柔性套管处,钢筋应尽量绕过，如必须截断时，应将截断的钢筋加弯，并套在孔洞、套管出的加强筋上。
（4）井壁模板施工时，塑钢踏步应按照图纸预先埋设牢固,防止混凝土振捣时松动。踏步上下距离为360mm，水平中线距离为300mm
(5)井室盖板可提前进行浇筑，以便井壁混凝土达到强度后，立即进行盖板施工，减小工序间隔。
（6）防水层施工.钢筋混凝土检查井防水采用合成高分子涂膜防水,20mm厚1:2水泥砂浆保护层.与土接触的部分刷沥青冷底子油两遍，沥青胶泥层，厚度≥300μm。
（7）井室周围回填土应分层摊铺,其回填土中不得采用耕土，冻土和有机物超标的土，压实系数不小于0.93。
（8）井盖必须选用重型球墨铸铁井盖,井盖与支座必须有可靠连接。由于施工场地均在绿地内，属于非铺装路面，支座周围应浇筑C25混凝土圈,其宽度不小于150mm。另井盖须高出自然地面200mm。

四、成品保护措施
1.模板拆除时，应注意保护混凝土，防止混凝土表面出现大量坑洼，棱角受到损坏。
2。井盖支座安装时采用1：3水泥砂浆稳铺,在水泥砂浆未上强度前禁止翻动井盖。
五、安全措施
1。施工人员进场，必须经过安全教育，考试合格后方可上岗。
2。回填土过程中,每次倒土时速度不易过快，土方不易过多，以免伤到工人.
3.夜间施工必须配备足够的照明设施.
4。严禁酒后作业，进入现场必须戴安全帽。
5。打夯机电源电缆必须选用橡皮套软电缆,长度不超过50m。电源开关至电机段的缆线应沿扶把手穿软管敷设固定。大皮带轮及固定套不得轴向窜动,偏心块必须连接牢固。
6。无论在工作之前还是在工作中，凡需搬运打夯机，必须切断电源,不得带电搬运，以免造成打夯机伤人。
7。打夯机操作必须两人配合，一个扶夯，一人提电线,两人必须穿戴好绝缘用品，两人要密切配合，防止拉线过紧和夯打在电线上造成事故
六、环境保护措施
1。土方铲、运、卸等环节设置专人撒水降尘.现场一般情况下不堆放土方,如特殊情况需在现场堆放时，应采取覆盖、表面临时固化、及时撒水降尘等措施。
2。回填施工时，铲车内的土装载不得超过4/5，避免途中遗洒和运输过程中造成扬尘。

签字栏
交底人

审核人

接受交底人
