月潭水库围堰拆除专项方案.doc

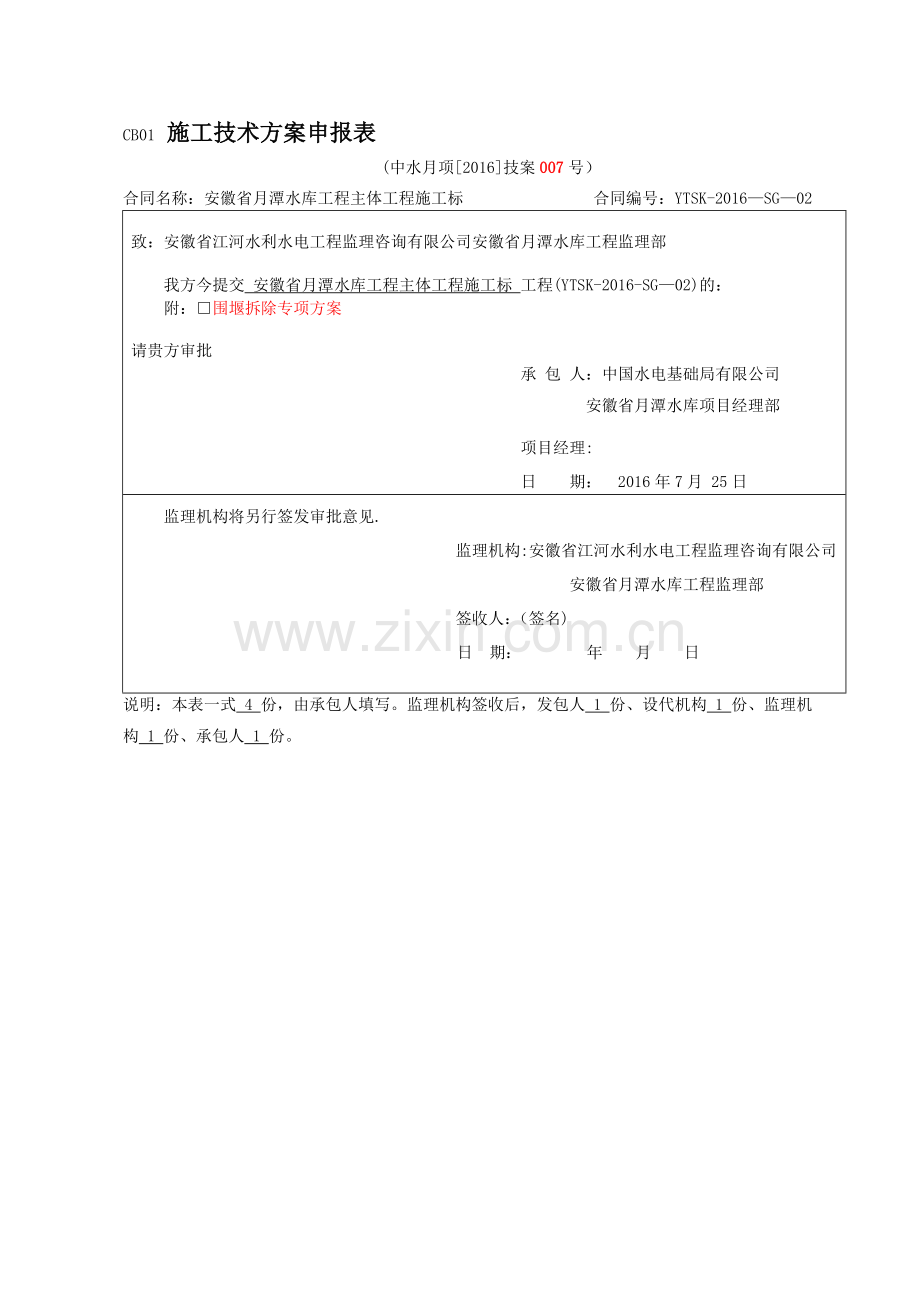

CB01 施工技术方案申报表
(中水月项[2016]技案007号）
合同名称：安徽省月潭水库工程主体工程施工标 合同编号：YTSK-2016—SG—02
致：安徽省江河水利水电工程监理咨询有限公司安徽省月潭水库工程监理部
我方今提交 安徽省月潭水库工程主体工程施工标 工程(YTSK-2016-SG—02)的：
附：□围堰拆除专项方案
请贵方审批
承 包 人：中国水电基础局有限公司
安徽省月潭水库项目经理部
项目经理:
日 期： 2016年7月 25日
监理机构将另行签发审批意见.
监理机构:安徽省江河水利水电工程监理咨询有限公司
安徽省月潭水库工程监理部
签收人：（签名)
日 期： 年 月 日
说明：本表一式 4 份，由承包人填写。监理机构签收后，发包人 1 份、设代机构 1 份、监理机构 1 份、承包人 1 份。

安徽省月潭水库工程主体工程施工标
围堰拆除专项方案
编制:
审核：
批准：
中国水电基础局有限公司安徽省月潭水库项目经理部
2016年7月
安徽省月潭水库工程主体工程施工标 围堰拆除专项方案
目录
1、适用范围3
2、编制依据及原则3
2.1 编制依据3
2.2 编制原则3
3、工程概况3
3。1 概述3
3。2 主要工程量及工期安排5
3。3 资源配置6
4、基坑开挖施工方案6
5、基坑支护7
5。1初步支护方案设计7
5.2 施工方法7
6、基坑降水8
6.1 初期降排水8
6。2 经常性降排水9
6。3降水施工9
7、安全保证措施9
7。1边坡的监测监控9
7。2支护安全技术措施10
7。3基坑围护安全技术措施10
7。4安全检查11
7。5事故处理11
8、安全应急预案12
8.1、编制依据与原则12
8.2、组织机构及职责12
8。3、危险辨识与风险评价13
8.4、预控措施13
8。5、通告程序和报警系统14
8.6、应急设备与设施15
8。7、评价能力与资源16
8.8、保护措施程序16
8.9、受影响区域的疏散机制17
8。10、交通管制机制17
8。11、应急救援预案的培训与演练18
8。12、事故报告及预案的评审18
共8页 第8页
安徽省月潭水库工程主体工程施工标 围堰拆除专项方案
安徽省月潭水库工程主体工程施工标
围堰拆专项方案
1、工程概况
月潭水库地处新安江主源率水河中上游，坝址位于黄山市休宁县海阳镇首村下琳溪组下游约500m，距休宁县城18。5km，距黄山市29km,是一座以防洪为主,结合城镇供水,兼顾灌溉和发电等综合利用的水利枢纽工程。水库死水位157.0m(1956年黄海高程系、下同），汛限水位160.5m,正常蓄水位165.0m,20年一遇洪水位165.8m,50年一遇防洪最高水位为168.7m，相应防洪库容0.73亿m³,100年一遇设计最高洪水位170。3m,相应防洪库容0.96亿m³,1000年一遇校核标准洪水位为172.1m，相应库容为1.57亿m³。电站装机容量20MW，多年平均发电量0.43亿kW。h.水库规模为大(2)型水库，工程等别为Ⅱ等。工程主要由混凝土重力坝挡水坝段、泄水坝段、发电引水坝段、生态放水管、鱼道等建筑物组成。
本工程施工采用分期导流方式,枯水期利用临时围堰挡水。具体如下：
一期导流的前期时段为2016年8月至9月上旬。导流标准选用5年一遇，该阶段由围堰挡水，主要进行导流明渠开挖（含发电厂房基坑开挖)以及纵向混凝土围堰的施工，河道来水由束窄的河床下泄，相应的导流流量380m³/s。
一期导流的后期时段为2016年9月至2107年3月。主要进行溢流坝段1＃-6＃坝段以及消力池的施工，该阶段来水由左岸的导流明渠泄流，导流标准选用10年一遇，相应的导流流量为583m³/s。
二期导流的时段为2017年9月至2018年2月。主要进行7＃-11＃坝段以及发电厂房的施工，该阶段来水由3个泄洪底孔泄流,导流标准选用10年一遇,相应的导流流量为465m³/s。
2、基本资料
2.1、水文气象
本地区属于湿润性季风气候，具有温和多雨,四季分明的特征。据休宁县气象站资料，本区多年平均气温16°C,年际变化不大。多年平均无霜期230d。全年主导风向为东北风，夏季多西南风。
月潭水库流域多年平均降水量为2022mm，汛期4~7月为1116mm，占年总量的55.2%，降水的年内分配极不均匀.降水的年际间分配也极不均匀,最大年降水量3068mm（1999年）,最小年降雨量1284mm(1978年)，最大年降雨量是最小年降雨量的2.4倍.
表1 屯溪区逐月气象特征表
月份
内容
1
2
3
4
5
6
7
8
9
10
11
12
全年
多年平均降水量（mm)
82。6
120.7
195。6
249。6
281.9
355。8
240。7
166。6
118。1
88。5
68.7
53。4
2022
降水量≥10mm天数
2。1
3.3
5.6
6。7
7.7
6。4
4。3
3.2
3.1
1。9
2。3
1.3
48.1
降水量≥25mm天数
0。4
0。7
1。4
2.7
3。7
3.7
1。9
1.5
1.4
0.3
0。4
0。3
18.5
多年平均气温（℃）
4。1
6。0
10.2
16。4
21.1
24。5
27.7
27.8
23。1
17。7
11.4
5。9
16。3
日最低气温≤0℃天数
16.9
11.3
2。0
0
0
0
0
0
0
0.1
2.1
11.6
44。0
日最高气温≥30℃天数
0
0
0。1
2。3
5。6
14。8
27.9
25。5
14。2
1。9
0
0
92。3
月潭水库多年平均流量35.4m³/s，径流量为11。10亿m³。
表2 坝址多年平均流量表 单位：m³/s
1
2
3
4
5
6
7
8
9
10
11
12
年平均
11.11
26。61
44.48
61。50
63。17
88。46
57。10
26.21
15.62
11.21
10。72
8。73
35.41
表3 坝址处水位～流量关系
H（m)
142
143
144
145
146
147
148
149
150
151
152
Q（m³/s）
10
108
284
519
806
1166
1577
2038
2562
3140
3775
H（m)
153
154
155
156
157
158
159
160
161
162
163
Q(m³/s)
4458
5190
5972
6797
7669
8585
9548
10552
11601
12693
13827
表4 月潭水库高程～面积～容积曲线表
高程（m）
面积（km2）
库容（万m³)
高程（m）
面积(km2)
库容(万m³）
140
0
0
159
4。2
2455
142
0。01
0
160
4.85
2895
144
0.22
21
161
5。59
3403
146
0.42
81
162
6.33
3984
148
0.70
193
163
7。16
4640
150
1.02
360
164
8.08
5381
152
1。47
603
165
9。14
6217
154
2。13
953
166
10.37
7162
155
2。48
1180
168
13。13
9452
156
2。84
1440
170
15.72
12261
157
3.23
1736
172
17.9
15518
158
3。67
2073
174
20.17
19184
2.2、地质地形
坝址处河道较为顺直,河流流向在坝址处约为N10°W，至坝下游约250m逐渐转为N30°E.河谷为典型的“U”型，坝址区河床宽约120m~140m，坝顶高程处河谷宽约206m，坝址两岸山体较厚实。
坝址左岸山顶高程214。8m,坝址上下游各有一条大冲沟，坝轴线附近地形较为平顺，山坡坡度在149~205m高程为43～50°，205m高程以上为35°左右。坝轴线上游附近170m高程以下地貌上表现为一宽缓的小冲沟，为人工采石所形成。
坝址右岸山顶高程225。8m，坝轴线位于山顶偏下游处，坝头附近分布有两条小冲沟,地形不甚完整,150m高程以下山坡坡度约40～45°,地表多为第四系坡积层所覆盖.150～165m高程地形陡峻，山坡坡度50～60°，地表出露基岩，165m高程以上地形坡度为40～45°。
坝址河道左侧为宽20～25m左右的一级阶地,阶面高程约149m。顺阶地外侧为首村至回溪的村村通公路.其下为高水河漫滩,宽约7m，地面高程143～145m。河床宽约110m，河底高程141～142。5m。
河床内除左侧约30m宽范围内有厚约0.2~1。0m的砂卵石层外,其余部位基岩裸露.
3、拆除方案
3。1一期围堰拆除方法
3。1。1纵向土石围堰拆除
根据纵向土石围堰的布置形式，拆除结合右岸消力池开挖，拟分三阶段进行施工.
第一阶段对Ⅰ区进行拆除,首先采用进拆法把粘土斜墙拆除,并把其中好的粘土料弃运于上游围堰坝轴线处用于上游围堰斜墙填料,废料弃于渣场，然后分两层均采用进拆法施工拆除。第一阶段对Ⅱ区进行拆除，首先采用进拆法把粘土斜墙拆除，并把其中好的粘土料弃运于下游围堰坝轴线处用于下游围堰斜墙填料,废料弃于渣场，然后分两层均采用进拆法施工拆除.拆除料弃运至左岸弃碴场。第三阶段对Ⅲ区进行拆除,分两层进行,上一层采用进拆法施工,下一层采用退拆法施工,拆除料均弃于渣场.
3.1.2混凝土临时围堰拆除
上下游纵向混凝土围堰水上部分在下闸蓄水前拆除。
拆除时,为确保纵向混凝土围堰附近建筑物不受震动和冲击波的影响,拆除采用机械拆除方案.
拆除先采用破碎锤破除混凝土，露出的钢筋采用氧气切割,破碎的渣料采用反铲装车，20t自卸汽车运输至弃料场堆放。
3.1.3一期后阶段及二期土石围堰拆除
一期后阶段及二期土石围堰拆除，均采用挖机后退法直接拆除，一期后阶段土石围堰拆除的渣料运至左岸弃碴场堆存利用；二期土石围堰拆除的渣料运至上游弃碴场堆存。
4、道路布置
不同阶段的土石围堰拆除均可利用同阶段的施工道路至渣场。
5、施工强度和施工工期计划
二期围堰拆除施工工期2008。08。01～2008。08.31日,施工天数31天，具体强度分析见下表：
表5-1一期前阶段围堰拆除
一期前阶段阶段围堰拆除
部 位
施工时段
施工有效天数(天)
总工程量
（m³）
施工日强度
（m³/天）
备注
Ⅰ区
2016。12。10~2016.12。15
6
6368
1274

Ⅱ区
2017.1。5～2017.1。10
6
8882
1776

Ⅲ区
2017。1.15~2017.1。20
6
13128
2188

上游纵向
混凝土围堰
2018。4。15~2017.4.30
16
840
52

下游纵向
混凝土围堰
2018.12.15～2018。12。30
16
432
27

表5-1 一期后阶段围堰拆除
一期后阶段阶段围堰拆除
部 位
施工时段
施工有效天数(天）
总工程量
（m³）
施工日强度
(m³/天）
备注
上游围堰
2017。4.25～2017。4。30
6
16390
2731

下游围堰
2017.4。26~2017。4.30
5
10668
2134

表5—1 二期围堰拆除
二期围堰拆除
部 位
施工时段
施工有效天数（天）
总工程量
（m³）
施工日强度
（m³/天）
备注
上游围堰
2018.3。1~2018。3。10
11
13783
1253

下游围堰
2018.3。1～2018.3.10
11
8976
816

6、 资源配置
表5—3 各阶段设备人员配置表
序号
工种
单位
数量
备注
1
管理人员
人
10

2
汽车驾驶员
人
8

3
反铲司机
人
2

4
普工
人
10

5
电工
人
2

6
挖 机
台
3

7
破碎锤
台
1

8
自卸汽车
台
8

7、安全措施
（1)做好围堰拆除前机械设备的维护和保养，保证各部件的正常运转,确保围堰拆除顺利进行;
(2）做好机械施工的安全技术交底，加强水情预报工作,派专职安全人员监护和巡查水情;
(3)修筑临时道路,满足车辆行驶安全，派专职指挥人员指挥倒车；
(4）水边作业人员，穿好救生衣,保障通信畅通;
(5）天晴时,做好施工道路洒水降尘工作；
（6）做好施工技术交底,确保围堰拆除施工的安全性；
(7）做好来大水，设备撤离路线和设备停放场地的应急措施;
(8)围堰拆除爆破，做好安全警戒;
(9)施工区，做好安全警示标示。
