检验批划分方案(1).doc

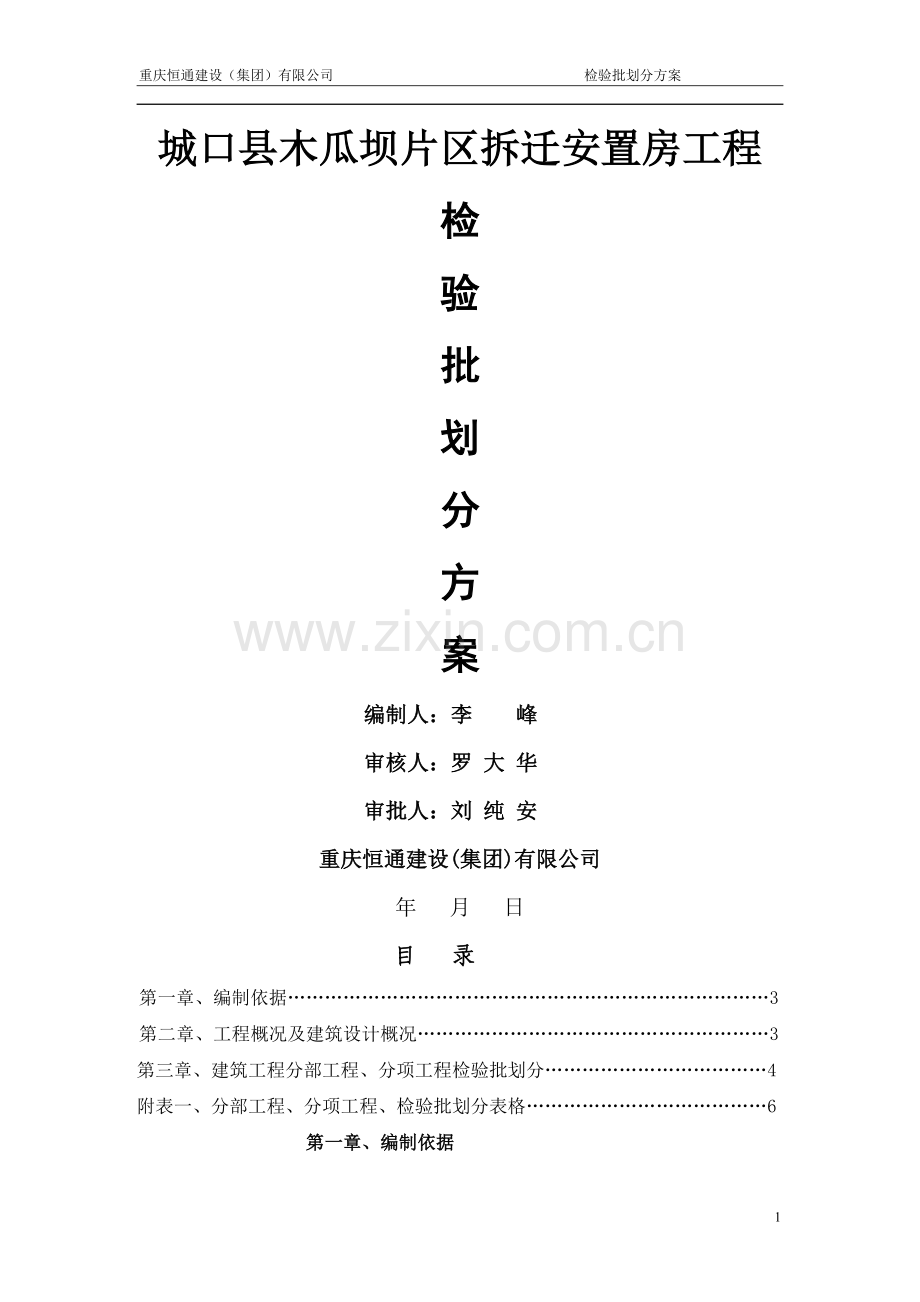

重庆恒通建设（集团）有限公司 检验批划分方案城口县木瓜坝片区拆迁安置房工程检验批划分方案编制人：李 峰 审核人：罗 大 华审批人：刘 纯 安 重庆恒通建设(集团)有限公司年 月 日目 录第一章、编制依据3第二章、工程概况及建筑设计概况3第三章、建筑工程分部工程、分项工程检验批划分4附表一、分部工程、分项工程、检验批划分表格6第一章、编制依据1、混凝土结构工程施工质量验收规范GB50204-20132、建筑工程施工质量验收统一标准GB50300-20133、建筑地基基础工程施工质量验收规范GB50202-20134、地下工程防水技术规范GB5010820085、建筑装饰装修工程质量验收规范(GB502102013)6、外墙饰面砖工程施工及验收规范JGJ10620137、框架轻质填充墙构造图集(西南05G70)等8、砌体结构设计规范GB5000320139、施工组织设计10、建筑节能工程施工质量验收规范GB50411201311、工程设计图纸、设计变更及相关标准图集及有关文献等第二章、工程概况及建筑设计概况名称：城口县木瓜坝片区拆迁安置房工程建设单位：重庆市鹏欣国有资产投资经营有限公司施工单位：重庆恒通建设(集团）有限公司设计单位：北京龙安华诚建筑设计有限公司。勘察单位：重庆宏源勘测设计有限公司监理单位:重庆建渝工程建设监理有限公司建设地址：城口县复兴街道和平社区建设规模：总建筑面积：42388.02平方米,地上总建筑面积：33301。07平方米；地下车库建筑面积：9086。95平方米。现场环境：现场施工场地场地受限，现场临时设施已经过了两次建设,“三通一平”及基本完成,完成基坑低部平均标高为：721.1M，底部完全属中风化炭质页岩,且内含铁、锰等金属元素，地质特别坚硬.在后面的基础施工时必须加强技术措施!2。1工程概况本工程为重庆市鹏欣国有资产投资经营有限公司有限公司投资建设、重庆恒通建设（集团）有限公司（1、2栋及相关地下室）建筑,工程施工地点位于城口县复兴街道和平社区，由重庆宏源勘测设计有限公司勘测,由北京龙安华诚建筑设计有限公司设计，重庆建渝工程建设监理有限公司监理，重庆恒通建设（集团）有限公司工程有限公司承建。本重庆城口县木瓜坝片区拆迁安置房工程,地块位于重庆市城口县木瓜坝片区总建筑面积：42388.02平方米，地上总建筑面积：33301.07平方米;地下车库建筑面积：9086.95平方米。本工程地下一层、二层为汽车停车库;地上一层三层为商业；1住宅为四二十七层，2住宅为四二十一层。本工程建筑分类：一类高层商住楼。耐火等级一级，地下室耐火等级一级,屋面防水等级一级.地下室防水等级为二级，配电房部分为一级.本工程根据变形缝分为三个单元，左侧单位为1楼带底商高层住宅,结构形式为部分框支剪力墙结构，地下2层地上27层，结构总高度为95.800米；中间单元为裙房商业，结构形式为框架结构，地下2层，地上3层，结构总高度为23.400米；右侧单元为2楼带底商高层住宅,结构形式为部分框支剪力墙结构，地下2层，地上21层，结构总高度为77。800米;本建筑在正常使用条件下,主体结构设计使用年限为50年,抗震设防烈度为 6度,设计地震分组为第一组；本工程0。000标高为730。500米第三章、建筑工程分部工程、分项工程检验批划分1、总则:根据有关要求，为了加强本工程质量管理,规范本工程的各道工序质量控制、验收程序的组织,特编制本划分计划.根据建筑工程施工质量验收统一验收标准及建筑节能工程施工质量验收规范及施工组织设计有关要求，建筑工程施工质量验收统一验收标准中附录B表B。0。1中有关规定，结合本工程实际情况，对分项工程进行细化后形成的工程施工质量检验最小单位。本工程可分1个单位工程，2个子单位工程(1#、2#楼），11个分部工程，分别为基础与地基、主体结构、建筑装饰装修、建筑屋面、建筑给水排水及采暖、建筑电气、智能建筑、通风与空调、室外建筑工环境，电梯、建筑节能；各分部又可分若干子分部及分项工程（详见附表一）2、划分原则:(1)对材料构件进场验收检验批,以进场时间及材料类型为主要分界线来划分进场检验批次.(2)对基础、主体、装饰装修土建工程，以楼层、设计中设置的变形缝及施工缝能连续作业的施工段（区)、隐检部位为一检验批。(3）安装工程一般按设计系统或设备组别划分为一个检验批.（4)对管线安装的验收，以干线系统，隐蔽批次（或区域）为划分单元。（5）对设备、器具的验收,以楼层、设备间，大型设备单台（或区域）为划分;对电梯、扶梯的验收，以独立运行的台或段划分.(6）室外工程统一划分为一个检验批;散水、台阶、明沟等含在地面检验批中。（7）划分段(区）时充分考虑工艺要求,便于质量控制等基本原则，不留死角、漏项。3、施工区域(段）划分：根据施工工艺质量控制和专业验收楼层、施工段、变形缝的不同划分为若干个独立施工区域,本工程0。00及以下，划分为2个施工段，即1、2楼各一个施工段;0.00以上共27层（主体），按栋号划分2施工段。本计划后附检验批划分是对1#楼的划分，2楼参照执行。4、进场材料检验批划分:以每一进场批次为一检验批,根据进场材料类型、进场时间、使用部位、设计要求达到使用效果的差异形成若干材料进场检验批。5、因本工程消防、智能等未在我司承包范围内，其检验批划分仅供参考,实际施工时另行划分.14附表一、1#楼楼分部工程、分项工程、检验批划分（2楼参照执行)1、地基工程:分部工程子分部工程分项工程部分检验批划分地基与基础无支护土方 土方开挖基础1个施工段，共有1个检验批土方回填基础1个施工段，共有1个检验批地基处理地基基础1个施工段，共有1个检验批桩基混凝土灌注桩钢筋笼以同型号的桩为1检验批，共12检验批（1、2楼）混凝土灌注桩以同型号的桩为1检验批，共12检验批(1#、2楼）地下防水砼防水层1个施工段,1个施工面，计1个检验批卷材防水层1个施工段，1个施工面，计1个检验批混凝土基础模板模板安装1个施工段,1个施工面，计1个检验批模板拆除1个施工段，1个施工面,计1个检验批钢筋钢筋原材料1个施工段，1个施工面，计1个检验批钢筋加工1个施工段，1个施工面，计1个检验批钢筋连接1个施工段，1个施工面，计1个检验批钢筋安装1个施工段，1个施工面,计1个检验批混凝土混凝土原材1个施工段，1个施工面，计1个检验批砼配合比按砼标号划分，计3个检验批混凝土施工按桩基和条基部位分，计2个检验批地基与基础现浇结构1个施工段，1个施工段，计1个检验批砌体砖砌体1个施工段,1个施工段，计1个检验批填充墙1个施工段,1个施工段，计1个检验批2)、主体结构：分部工程子分部工程分项工程部位 检验批划分主体结构混凝土结构模板模板安装二层以下每层1个,计4层，共有4个检验批二层以上每层1个,计25层,共有25个检验批模板拆除二层以下每层1个，计4层,共有4个检验批二层以上每层1个，计25层，共有25个检验批钢筋钢筋原材料二层以下每层1个，计4层,共有4个检验批二层以上每层1个，计25层，共有25个检验批钢筋加工二层以下每层1个,计4层，共有4个检验批二层以上每层1个,计25层,共有25个检验批钢筋连接二层以下每层1个，计4层，共有4个检验批二层以上每层1个,计25层,共有25个检验批钢筋安装二层以下每层1个，计4层，共有4个检验批二层以上每层1个，计25层,共有25个检验批混凝土混凝土原材二层以下基础1个，其他层1个，共有2个检验批二层以上标层1个,屋面1个,共有2个检验批砼配合比地下室按砼标号及部分划分，计3个检验批 地下室以上按砼标号及部分划分，计6个检验批混凝土施工二层以下1个施工段,4个施工面，共有4个检验批二层以上1个施工段,25个施工面，共有25个检验批现浇结构二层以下1个施工段，4个施工面，共有4个检验批二层以上1个施工段，25个施工面，共有25个检验批结构尺寸二层以下1个施工段,4个施工面，共有4个检验批二层以上1个施工段，25个施工面，共有25个检验批砌体结构填充墙砌体二层以下每非标层各1个，4个施工面,共有4个检验批二层以上标层5层为1个检验批,共有7个检验批空心砌块砌体二层以下非标层每层1个，4个施工面,共有4个检验批二层以上标层5层为1个，共有6个检验批3）、建筑装饰装修:分部工程子分部工程分项工程检验批划分建筑装饰装修楼地面水泥整体面层（地面）以整个地面为一检验批,3个施工面，计3个检验批水泥整体面层（楼面）以每三层楼为1个检验批,共计9检验批砖面层同一品种，以每三层楼为一检验批.，计26个检验批,抹灰室外一般抹灰按三层为一检验批，计共12个检验批室内一般抹灰按三层为一检验批，计共12个检验批门窗塑料门窗按同一品种、类型的每100樘为一检验批计：25个检验批金属门窗按同一品种、类型的每100樘为一检验批:计4个检验批门窗特种门窗按同一品种、类型的每100樘为一检验批,计4个检验批木制门窗按同一品种、类型的每100樘为一检验批,计26个检验批吊顶暗龙骨吊顶工程按同一品种及30m2为一检验批，计13个检验批石材外墙干挂5001000m2为一检验批，按每三层为一检验批，计12个涂饰水性涂料涂饰工程按5001000m2为一检验批，按每二层为计检验批，计16个细部护手栏杆制作与安装非标层与标层各一个检验批，计2个4）、建筑屋面：分部工程子分部工程分项工程检验批划分建筑屋面卷材防水屋面保温层共有1个施工段，有1个施工面,共有1个检验批找平层共有1个施工段,有1个施工面，共有1个检验批卷材防水层共有1个施工段，有1个施工面，共有1个检验批细部结构共有1个施工段，有1个施工面，共有1个检验批5)、建筑给水、排水及采暖：分部工程子分部工程分项工程检验批划分建筑给水、排水及采暖室内给水系统给水管道及配件安装，标层每10层/1个,非标准层单独为一个检验批,计4个检验批。室内消火栓系统安装,标层每10层/1个，非标准层单独为一个检验批，计4个检验批。给水设备安装，标层每10层/1个，非标准层单独为一个检验批,计4个检验批。管道防腐,绝热标层每10层/1个,非标准层单独为一个检验批,计4个检验批.室内排水系统排水管道及配件安装，标层每10层/1个，非标准层单独为一个检验批，计4个检验批。雨水管道及配件安装标层每10层/1个，非标准层单独为一个检验批，计4个检验批。卫生器具安装卫生器具安装，标层每10层/1个,非标准层单独为一个检验批，计4个检验批。卫生器具给水配件安装，标层每10层/1个，非标准层单独为一个检验批，计4个检验批.卫生器具排水管道安装标层每10层/1个，非标准层单独为一个检验批，计4个检验批。系统水压试验及调试整个系统为一个检验批，计1个检验批。防腐，隔热.标层每10层/1个，非标准层单独为一个检验批,计4个检验批。室外给水管网给水管道安装，标层每10层/1个,非标准层单独为一个检验批，计4个检验批。消防水泵整个系统为1个检验批,计1个检验批接水器及室外消火栓安装，整个系统为1个检验批，计1个检验批管沟及井室整个划分为1个检验批 ，计1个检验批。6）、建筑电气:子分部工程子分部工程分项工程检验批划分建筑电气室外电气控制柜（屏、台)和动力整个划分为1个检验批照明配电箱（盘）及控制柜安装整个划分为1个检验批成套配电柜整个划分为1个检验批电线,电缆导管和线槽敷设整个划分为1个检验批电线、电缆穿管和线槽敷设整个划分为1个检验批电缆头制作整个划分为1个检验批导线连接和线路电气试验整个划分为1个检验批标志灯和庭院路灯安装整个划分为1个检验批建筑照明通电试运行整个划分为1个检验批接地装置安装整个划分为1个检验批建筑电气电气动力成套配电柜、每5层下检验批，计6个检验批控制柜（屏、台)和动力、照明配电箱(盘）及控制柜安装每5层下检验批，计6个检验批桥架安装和桥架内电缆敷设每5层下检验批，计6个检验批电线、电缆穿管和线槽敷线每5层下检验批，计6个检验批电线、电缆导管和线槽敷设每5层下检验批，计6个检验批电缆头制作每5层下检验批,计6个检验批导线连接和线路电气试验每5层下检验批,计6个检验批插座、开关、风扇安装每5层下检验批，计6个检验批电气照明安装成套配电柜每5层下检验批，计6个检验批控制柜(屏、台)和动力、照明每5层下检验批，计6个检验批配电箱（盘）安装每5层下检验批,计6个检验批电线、电缆导管和线槽敷设每5层下检验批，计6个检验批电线、电缆导管和线槽敷设每5层下检验批，计6个检验批电线、电缆导管和线槽敷线每5层下检验批，计6个检验批槽板配线，钢索配线，电缆头制作每5层下检验批，计6个检验批导线连接和线路气试验每5层下检验批，计6个检验批建筑电气电气照明安装普通灯具安装每5层下检验批，计6个检验批专用灯具安装每5层下检验批，计6个检验批插座、开关、风扇安装每5层下检验批,计6个检验批建筑照明通电试运行每5层下检验批，计6个检验批防雷及接地安装接地装置安装按整个接点为一个检验批,共有1个检验批避雷引下线和变配电室接地干线敷设共有1个检验批建筑物等电位连接每5层下检验批，计6个检验批接闪器安装按整个安装为一个检验批，共有1个检验批7）、智能建筑:子分部工程子分部工程分项工程检验批划分智能建筑通信网络系统通信系统按商业与住宅分2个，计2个检验批卫星及有线电视系统按商业与住宅分2个,计2个检验批公共广播系统按商业与住宅分2个,计2个检验批火灾报警及消防联动系统火灾和可燃气体探测系统按商业与住宅分2个，计2个检验批火灾报警控制系统按商业与住宅分2个，计2个检验批消防联动系统按商业与住宅分2个，计2个检验批智能建筑综合布线系统缆线敷设和终接按商业与住宅分2个,计2个检验批机柜、机架、配线架的安装按商业与住宅分2个,计2个检验批信息插座和光缆芯线终端的安装按商业与住宅分2个，计2个检验批电源与接地智能建筑电源按商业与住宅分2个，计2个检验批防雷及接地按整个安装为一个检验批，共有1个检验批8）、通风与空调：子分部工程子分部工程分项工程检验批划分通风与空调送排风系统风管与配件制作按整个安装为一个检验批，共有1个检验批部件制作按整个安装为一个检验批，共有1个检验批风管系统安装按整个安装为一个检验批，共有1个检验批空气处理设备安装按整个安装为一个检验批,共有1个检验批消声设备制作与安装风管与设备防腐按整个安装为一个检验批,共有1个检验批风机安装按整个安装为一个检验批，共有1个检验批系统调试按整个安装为一个检验批，共有1个检验批防排烟系统风管与配件制作按整个安装为一个检验批，共有1个检验批部件制作按整个安装为一个检验批，共有1个检验批风管系统安装按整个安装为一个检验批，共有1个检验批防排烟风口按整个安装为一个检验批，共有1个检验批常闭正压风口与设备安装按整个安装为一个检验批，共有1个检验批风管与设备防腐按整个安装为一个检验批，共有1个检验批风机安装按整个安装为一个检验批，共有1个检验批系统调试按整个安装为一个检验批,共有1个检验批8)、电梯：分部工程子分部工程分项工程检验批划分电梯电力驱动的曳引式或强制式电梯安装设备进场验收按电梯数量划分，有4台，计4个检验批土建交接检验按电梯数量划分，有4台，计4个检验批驱动主机按电梯数量划分，有4台,计4个检验批导轨,门系统按电梯数量划分，有4台，计4个检验批轿厢,对重（平衡重)，安全部件按电梯数量划分,有4台，计4个检验批悬挂装置按电梯数量划分，有4台，计4个检验批随行电缆按电梯数量划分，有4台,计4个检验批补偿装置按电梯数量划分,有4台，计4个检验批电气装置按电梯数量划分，有4台，计4个检验批整机安装验收按电梯数量划分,有4台,计4个检验批10）、建筑节能分部工程子分部工程分项工程检验批划分其它建筑节能墙体节能材料按每三层为1个检验批,共9个检验批门窗节能按每三层为1个检验批,共9个检验批屋面节能整个屋为1个检验批
