一建机电实务真题与完整答案.doc

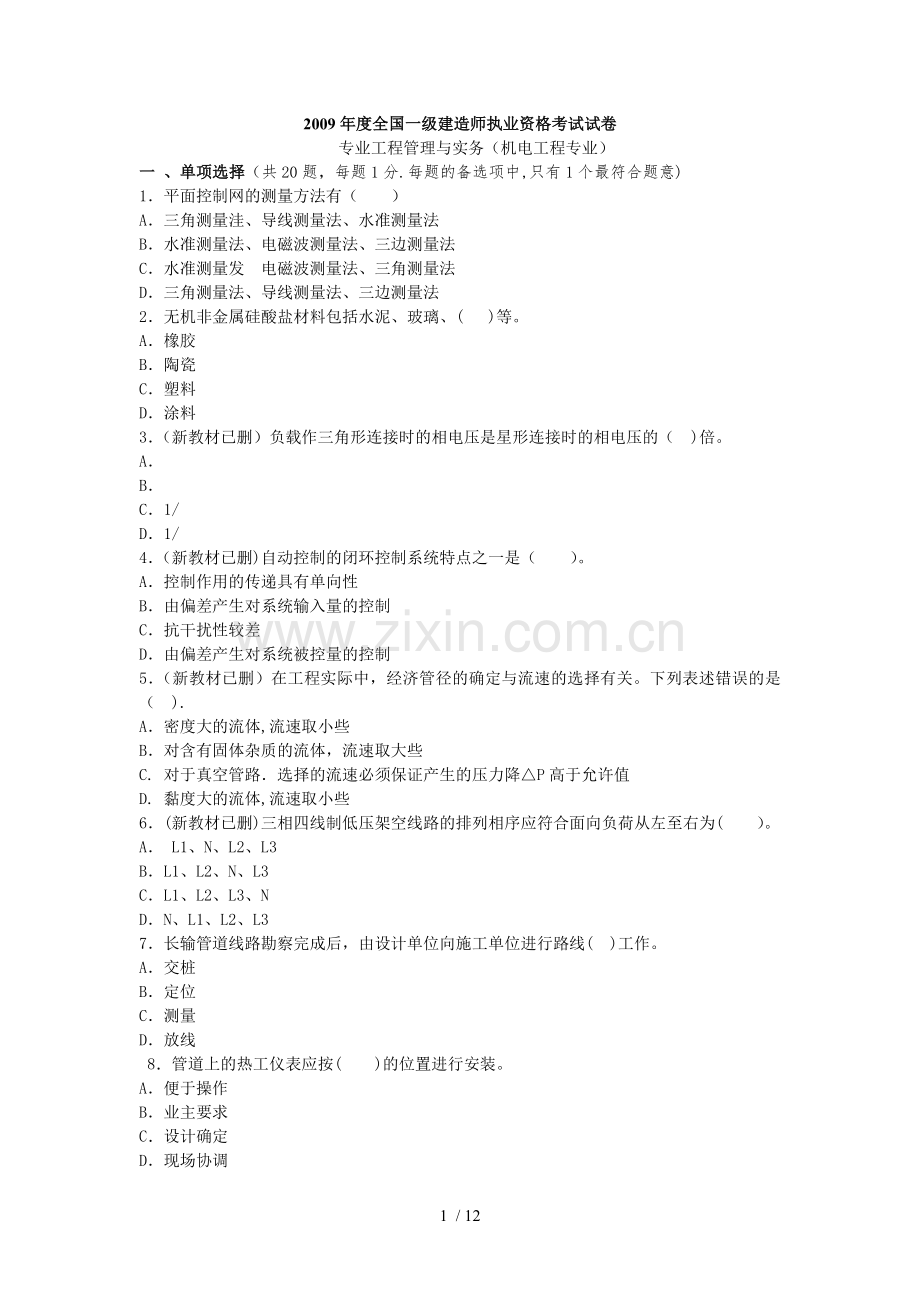

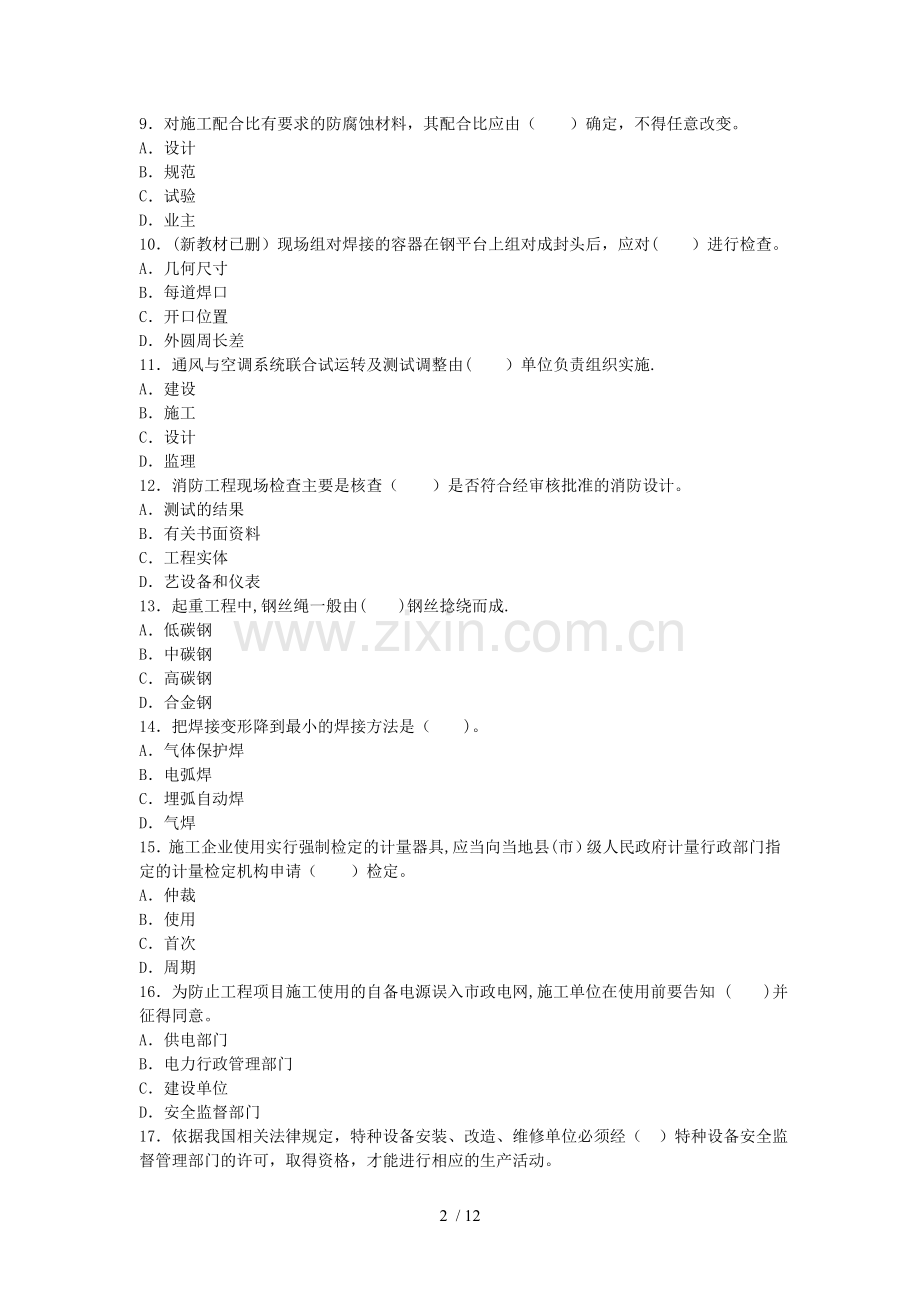

2009年度全国一级建造师执业资格考试试卷 专业工程管理与实务（机电工程专业）一 、单项选择（共20题，每题1分.每题的备选项中,只有1个最符合题意)1平面控制网的测量方法有（ ）A三角测量洼、导线测量法、水准测量法B水准测量法、电磁波测量法、三边测量法C水准测量发 电磁波测量法、三角测量法D三角测量法、导线测量法、三边测量法2无机非金属硅酸盐材料包括水泥、玻璃、( )等。A橡胶 B陶瓷C塑料D涂料3（新教材已删）负载作三角形连接时的相电压是星形连接时的相电压的（ )倍。 A B C1/ D1/4（新教材已删)自动控制的闭环控制系统特点之一是（ ）。A控制作用的传递具有单向性 B由偏差产生对系统输入量的控制C抗干扰性较差 D由偏差产生对系统被控量的控制5（新教材已删）在工程实际中，经济管径的确定与流速的选择有关。下列表述错误的是（ ).A密度大的流体,流速取小些B对含有固体杂质的流体，流速取大些C. 对于真空管路选择的流速必须保证产生的压力降P高于允许值D. 黏度大的流体,流速取小些6(新教材已删)三相四线制低压架空线路的排列相序应符合面向负荷从左至右为( ）。A L1、N、L2、L3 BL1、L2、N、L3CL1、L2、L3、N DN、L1、L2、L37长输管道线路勘察完成后，由设计单位向施工单位进行路线( )工作。A交桩 B定位C测量 D放线 8管道上的热工仪表应按( )的位置进行安装。 A便于操作 B业主要求 C设计确定 D现场协调9对施工配合比有要求的防腐蚀材料，其配合比应由（ ）确定，不得任意改变。A设计 B规范C试验 D业主10(新教材已删）现场组对焊接的容器在钢平台上组对成封头后，应对( ）进行检查。A几何尺寸 B每道焊口C开口位置 D外圆周长差11通风与空调系统联合试运转及测试调整由( ）单位负责组织实施.A建设 B施工C设计 D监理12消防工程现场检查主要是核查（ ）是否符合经审核批准的消防设计。A测试的结果 B有关书面资料C工程实体 D艺设备和仪表13起重工程中,钢丝绳一般由( )钢丝捻绕而成.A低碳钢 B中碳钢C高碳钢 D合金钢14把焊接变形降到最小的焊接方法是（ )。A气体保护焊 B电弧焊C埋弧自动焊 D气焊15施工企业使用实行强制检定的计量器具,应当向当地县(市）级人民政府计量行政部门指定的计量检定机构申请（ ）检定。A仲裁 B使用C首次 D周期16为防止工程项目施工使用的自备电源误入市政电网,施工单位在使用前要告知 ( )并征得同意。A供电部门 B电力行政管理部门C建设单位 D安全监督部门17依据我国相关法律规定，特种设备安装、改造、维修单位必须经（ ）特种设备安全监督管理部门的许可，取得资格，才能进行相应的生产活动。A国务院B省级C市级D低级18工业金属管道工程施工及验收规范规定，阀门的壳体实验压力不得不小于公称压力的（ )倍。A1。10B1。15C1.25D1。5019 现场设备、工业管道焊接工程施工及验收规范规定，焊工应按规定的（ ）及焊接技术措施进行施焊。A焊接作业指导书B焊接工艺评定C焊接工艺方案D焊接规程20（新教材已删）钢网架结构总拼完成后应测量其挠度值，所测的挠度值不应超过相应设计值的（ ）倍。A1。10B1。15C1。20D1。25二、多项选择题（共1 0题,每题2分，每题的备选项中，有2个或2个以上符合题意，至少有1个错项。错选，本题不得分;少选，所选的每个选项得0.5分）21(新教材已删）建筑设备自动化系统的基本功能包括（ ）.A监视建筑设备的运行状态 B实施超限调整C自动调节建筑设备的运行状态 D自动诊断并修复设备故障E实现功能源管理自动化22验收施工单位提供的设备基础混凝土强度的质量合格证明书。主要检查( ）是否符合设计要求.A强度B水泥C配合比D砂石E养护23大型设备的解体安装要保证（ ）。A设备的定位位置精度 B各设备间相互位置精度C再现设备制造精度 D再现设备装配精度 E各设备间相对运动精度24（新教材已删）成套配电柜调试前应检查的项目包括（ ）等.A机械、电气闭锁应动作准确、可靠B动、静触头的中心线应一致，接触紧密C柜内控制电缆的位置不应妨碍手车进出,并应牢固D柜内照明齐全E二次回路辅助开关的切换接点应动作准确，接触可靠25位置误差是指实际要素的位置对基准的变化量,下列属于位置误差的有（ ）。A平面度B平行度C同轴度D圆柱度E对称度26（与新教材有区别）起重机吊装设备时，制定吊装技术方案的重要参数是起重机的（ ）。A自重B额定起重量C最大幅度D最大起升高度E工作速度27（新教材已删）主持焊接工艺评定的人员应是( ).A探伤工程师B焊接工程师C金相分析师D热处理工程师E焊接技师28(新教材已删)根据机械设备安装工程施工及验收通用规范规定，（ )须带负荷试运转.A风机B车床C泵D铣床E压缩机29（新教材已删）高压真空断路器在验收时,制造厂应提供（ )等技术文件。A产品说明书B试验记录C调整记录D合格证件E安装图纸30工业炉冬季砌筑时，下列措施正确的是（ ）。A应在采暖环境中进行B工作地点和砌体周围的温度均不应低于5C耐火砖和预制块在砌筑前应预热至0以上D调制高铝水泥耐火浇注的水温不应超过60E耐火浇注料施工过程中，应及时加入促凝剂三、案例分析题（共5题,（一）、（二）、(三）题各20分，（四）、(五)题各30分）（一）背景资料 某送变电工程公司承接了我国西部某高压输电线路8个塔基的施工建设项目，工期1年。工程施工特点为:野外露天作业多，高空作业多，山地施工多,冬季气温低,50%的塔基建在山石上，需要爆破处理。对此,该工程公司项目部根据职业健康、安全与环境进行了主要风险因素识别。按项目部风险管理组、项目管理部门和班组进行了分级风险管理策划,同时要求班组长要对施工技术方案控制的一些特别活动风险因素进行识别和评价.项目部还制定了项目安全生产责任制，把安全责任目标分解到岗，落实到人.其中项目经理安全职责是：施工过程发生安全事故时,必须按照安全事故处理的有关规定和程序及时上报和处理，并制定防范措施；定期组织安全生产检查和分析，制定相应预防措施;严格执行安全考核指标和安全生产奖惩办法；制定和执行安全生产管理办法等.问题1根据工程施工特点识别出该工程有哪些主要风险因素？2根据所识别的风险因素，指出该工程会出现的紧急状态.3风险管理组在风险管理策划中主要负责哪些工作？4简述风险管理策划中对班组长要求的看法。班组长在风险管理策划中应负责哪些工作?5背景资料中，项目经理还应负哪些安全职责?(二）背景资料 某市博览中心的机电工程由某安装公司总承包,合同约定,安装公司负责设备采购、施工和试运行验收，工期为2个月,合同价为固定总价.机电工程中的一些主要设备由业主指定供货商，其中空调工程的冷水机组等设备,业主指定了某国厂商的产品。安装公司及时向厂商进行了产品询价,得知设备从订货、运输到施工现场最少需要6个月。安装公司依据冷水机组的型号、规格、数量、技术标准、到货地点、质量保证、运输手段、结算方式和产品价格与厂商签订了设备供货合同。 工程施工到6个月后，因该国的政局不稳定,冷水机组等设备延期60天到达我国口岸，所以冷水机组等设备在通关时，未经商检就直接运到施工现场.安装公司组织本公司人员对设备进再了开箱验收。因设备晚到60天，安装公司调整了施工进度计划，增加施工人员和机械设备，加班加点,冷水机组等设备按原计划安装到位，通电试运行并验收合格.由于安装公司因赶工期增加了费用支出,向业主提出费用索赔,被业主拒绝.问题 1结合背景写出安装公司采购冷水机组等设备的采买程序. 2安装公司与厂商订立的设备供货合同中还应包括哪些内容? 3冷水机组到达施工现场开箱验收还应有哪些人员参加？ 4针对背景中的风险，安装公司在订立设备采购合同时应采取什么对策？ 5说明安装公司向业主提出索赔被拒绝的理由.（三）背景资料 某施工单位承包的机电安装单项工程办理了中间交接手续，进入联动试运行阶段。建设单位未按合同约定，要求施工单位组织并实施联动试运行，由设计单位编制试运行方案。施工单位按要求进行了准备,试运行前进行检查并确认：（1）已编制了试运行方案和操作规程；（2）建立了试运行须知，参加试运行人员已熟知运行工艺和安全操作规程.工程及资源环境的其余条件均一满足要求。联动试运行过程中，一条热油合金钢管道多处出现泄漏，一台压缩机震动过大，试运行暂停.经检查和查阅施工资料，确认管道泄漏是施工质量问题.压缩机安装检验合格后，由于运行介质不符合压缩机的要求，为进行单机试运行，经业主和施工单位现场技术总负责人批准留待后期运行。问题处理完毕后,重新开始试运行并达到规定的要求。经分析、评定确认联动试运行合格。施工单位准备了“联动试运行合格证书”，证书内容包括：工程名称；装置、车间、工段或生产系统名称;试运行结果评定；附件：建设单位盖章、现场代表签字；设计单位盖章、现场单位签字；施工单位盖章、现场单位签字.问题1按照联动试运行原则分工，指出设计单位编制联动试运行方案，施工单位组织实施联动试运行的不妥,并阐述正确的做法。2指出试运行前检查并确认的两个条件中存在的不足。3已办理中间交接的合金钢管道在联动试运行中发现的质量问题,应由谁承担责任？说明理由。4压缩机由于介质原因未进行单机试运行，在联动试运行时，施工单位应采取哪些措施？5指出施工单位准备的“联动试运行合格证书”的缺项。（四)背景资料 某机电安装工程公司承接一汽车厂重型压力机车间机电设备安装工程,工程内容包括设备建造、压机的就位安装、压力管道安装、自动控制工程、电气工程和单机试运行等。其中压机最高22。5m，单件最重为105t。合同工期为4个月。合同约定,工期每推迟一天罚10000元，提前一天奖励5000元.该公司项目部对承接工程进行分析，工程重点是压机吊装就位，为此,制定了两套压机吊装方案。第一套方案，采用桅杆式起重机吊装,经测算施工时间需要50天，劳动力安排日平均为30人，参照相关定额预算人日平均工资50元,机械台班费及新购置钢丝绳和索具费用共20万元，其他费用2。5万元。第二套方案，采用两台100t汽车式起重机抬吊,但需要租赁,机械租赁费用1万元/日台.经测算，现场共需14天,与第一套方案相比人工费可降低70%，其他费用可降低30。该项目部台理选择了吊装方案,注重安全管理，合理调度.加强了各阶段的成本控制，尤其对压机吊装成本费用控制很严.吊装队发挥了积极性，如期完成任务,为后面工序创造了良好条件，使该工程项目提前8天完成了施工任务.问题 1该工程项目应编制何种类型施工组织设计和专项施工方案？2项目部进行设备监造验收的主要依据有哪些？3计算每套压机吊装方案的成本费用。 4对两套压机吊装方案进行技术经济分析,该项目部应选用哪套方案? 5按问题4选用的吊装方案，吊装成本降低车是多少？(五)背景资料 某公司以PC方式总承包一大型机电工程，总包单位直接承担全厂机电设备采购及全厂关键设备的安装调试，将其他工程分包给具备相应资质的分包单位承担.施工过程中发生下列事件： 事件一、钢结构制作全部露天作业，任务还未完成时雨季来临，工期紧迫，不能停止施工；事件二、储油罐露天组对焊接后，经X射线检测，发现多处焊缝存在气孔、夹渣等超标缺陷，需返工；事件三、设备单机无负荷试运转时，发现一台大型排风机制造质量不合格;事件四、单位工程完工后，由建设单位组织总包单位、设计单位共同进行了质量验收评定并签字。问题 1 事件一中，雨季施工为什么易发生焊接质量问题？焊接前应采取哪些措施？ 2参考样图绘制油罐焊缝出现气孔和夹渣的因果分析图。（注：绘制在答题卡上）3事件三中，风机质量不合格主要责任应由谁来承担？说明理由.4指出事件四中，单位工程验收评定的成员构成存在哪些缺陷。5工程验评后，分包单位应做哪些工作?2009年度全国一级建造师执业资格考试试卷专业工程管理与实务试卷标准答案 (机电工程）一 、单项选择（共20题，每题1分.每题的备选项中，只有1个最符合题意）12345DBADCP42P20P29原1H411051P18678910AACCBP71P78P85P90P1051112131415BCCADP115P119P135P149P3171617181920AADABP318P323P331P337P349二、多项选择题(共1 0题,每题2分，每题的备选项中,有2个或2个以上符合题意,至少有1个错项。错选，本题不得分；少选，所选的每个选项得0。5分）2122232425ABCEACEABCDABDEBCEP125P51P54P67P92627282930BCDEBEACEABDEABCP132P140P328P347P356三、案例分析题（共5题，（一）、（二）、（三）题各20分，(四）、(五）题各30分)(一） 1（本小题6分) 该工程主要风险因素有：物体打击（砸伤）、山体滑坡、触电（雷击）、高处坠落、爆炸、冻伤( 6分)。 2（本小题4分） 该工程的紧急状态主要有：触电（雷击）、高空坠落、爆炸、滑坡（4分). 3(本小题4分) 风险管理组负责：对本项目运行过程中的特殊活动主要风险因素进行识别、评价(分析）（2分），针对风险采取预防和降低措施（2分）. 4（本小题4分） 对班组长的要求不对（1分），班组长应对每天的施工活动进行危险分析（1分)，工作中向班组成员交待危险源（1分)，采取预防措施（落实措施)（1分）。 5(本小题2分） 项目经理应负的安全职责还有：认真贯彻安全生产法规和规章制度(1分)，严格执行安全技术措施审批和施工安全技术措施交底制度（1分).(二） 1(本小题5分） 安装公司采购冷水机组的采买程序是：向厂商实施询价（1分）,接受厂商报价（1分）对厂商的报价评审（1分），与厂商协调（谈判）价格(1分），签订合同（1分）. 2（本小题5分) 安装公司与厂商订立的设备供债合同中还应有冷水机组等设备的包装标准(1分），验收方法（1分），运输要求(1分）供货期限(1分)违约责任（1分）。3(本小题5分） 冷水机组等设备的开箱验收，参加的人员还应有业主（1分），监理单位（1分），供货厂商（1分），海关（1分），商检部门（1分）代表。4（本小题3分） 安装公司在订立设备采购合同时。应在合同条款中明确供货商应承担的风险责任（1分）和赔偿条件（违约条款)（1分），进行相应的投保（保险）（1分）。 5（本小题2分） 因为安装公司与业主签订的机电工程合同价为固定总价（1分），设备采购合同是安装公司与厂商签订的（1分)，所以安装公司增加的费用不能向业主索赔。(三) 1(本小题6分) 按照联动试运行的分工，施工单位不负责组织实施试运行(1分）,设计单位不负责编制方案（1分）. 正确的做法是:由建设单位组织编制联动试运行方案（2分)并组织实施(2分）. 2(本小题4分) 第（1)条件中：试运行方案还应经过批准（2分）。 第(2)条件中：试运行参加人员还应通过安全生产考试(或持证上岗）（2分）。 3（本小题6分） 应由施工单位承担质量责任(2分)。 中间交接只是保管、使用责任的移交(1分），施工单位仍应对工程施工质量（交工验收)负责(3分）。 4（本小题2分） 在联动试运行前,应采取的措施是：（1）将压缩机与试运行系统隔离（进行保护）（1分），（2）切断动力源(解除连锁）(1分)。 5(本小题2分） 缺少“试运行时间”(1分），“试运行情况”(1分）两项. （四） 1(本小题6分） 该工程项目应编制单位工程施工组织设计（机电安装工程施工组织设计）（2分）。专项施工方案有：压机吊装方案(2分）,压力管道组焊和试压方案(压力管道安装方案）（1分）和单机试运行方案（1分)。 2（本小题6分） 项目部进行设备监造验收的主要依据是:设备订货合同（2分）;设计文件(设备技术规范书、图纸和材料清册）（2分）;监造大纲（2分）. 3（本小题8分) 第一套吊装方案的成本费用 5030 50+200000+25000=300000（元)(4分） 第二套吊装方案的成本费用 503050(1-70)[phone]；25000（130）=320000（元）（4分） 4（本小题8分) 技术经济分析：用技术先进、安全可靠、工期缩短、降低成本等方面进行比较(2分），为以后安装工序创造条件，按合同约定还可以获得提前工期奖(50008=40000元)（2分）。 结论:该项目部应选用第二套吊装方案(4分)。 5（本小题2分) 采用第二套压机吊装方案后的实际成本费用:320000-85000=280000(元) 吊装成本降低率： =12。5（2分）.（五）1（本小题8分） 雨季空气湿度大(1 分)焊条易受潮（1分)、焊缝积水或锈蚀（1分）. 措施：焊条烘干（1分)，焊条保湿 (如保温桶）（1分）,焊件局部干燥（1分)、防雨措施(如防雨棚等）（1分），焊缝除锈或清理（1分）。2（本小题8分） （答出第一层面因素人、机、料、法、环各得1分，最多4分;每个支线至少各答对一个可得1分，最多4分.) 3（本小题5分） 应由总包单位负主要责任（2分） 理由:设备是总包单位采购（1分)；设备是总包单位监造(1分)；设备出厂进场由总包单位验收(1分)。 4（本小题5分） 验收评定单位缺监理单位（2分）,质量监督部门(2分），分包单位（1分）。 5（本小题4分） 分包单位应整理工程交工技术资料（2分)并移交给总包单位（2分）.12 / 12
