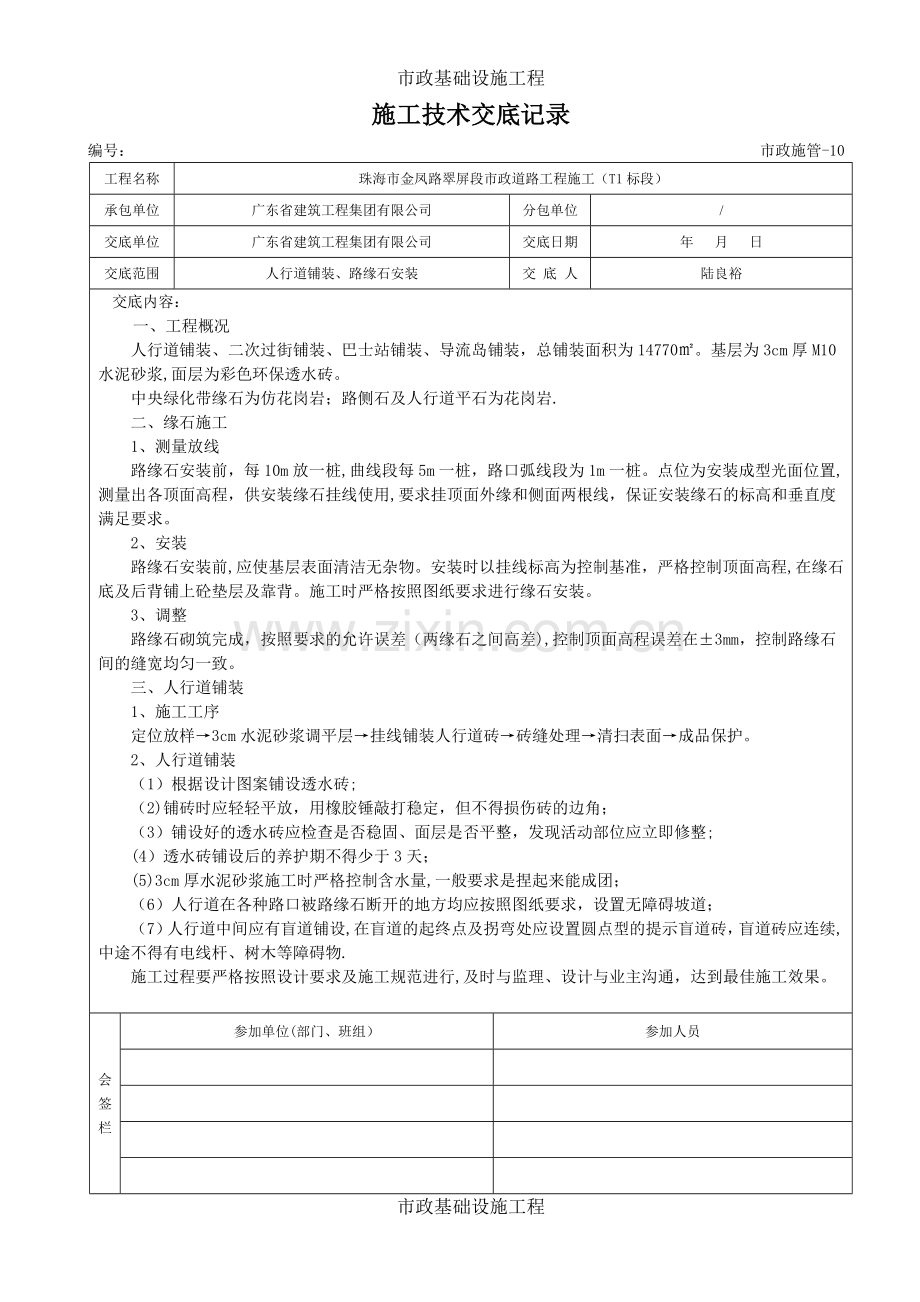

市政基础设施工程
施工技术交底记录
编号： 市政施管-10
工程名称
珠海市金凤路翠屏段市政道路工程施工（T1标段）
承包单位
广东省建筑工程集团有限公司
分包单位
/
交底单位
广东省建筑工程集团有限公司
交底日期
年 月 日
交底范围
人行道铺装、路缘石安装
交 底 人
陆良裕
交底内容：
一、工程概况
人行道铺装、二次过街铺装、巴士站铺装、导流岛铺装，总铺装面积为14770㎡。基层为3cm厚M10水泥砂浆,面层为彩色环保透水砖。
中央绿化带缘石为仿花岗岩；路侧石及人行道平石为花岗岩.
二、缘石施工
1、测量放线
路缘石安装前，每10m放一桩,曲线段每5m一桩，路口弧线段为1m一桩。点位为安装成型光面位置,测量出各顶面高程，供安装缘石挂线使用,要求挂顶面外缘和侧面两根线，保证安装缘石的标高和垂直度满足要求。
2、 安装
路缘石安装前,应使基层表面清洁无杂物。安装时以挂线标高为控制基准，严格控制顶面高程,在缘石底及后背铺上砼垫层及靠背。施工时严格按照图纸要求进行缘石安装。
3、 调整
路缘石砌筑完成，按照要求的允许误差（两缘石之间高差),控制顶面高程误差在±3mm，控制路缘石间的缝宽均匀一致。
三、 人行道铺装
1、施工工序
定位放样→3cm水泥砂浆调平层→挂线铺装人行道砖→砖缝处理→清扫表面→成品保护。
2、 人行道铺装
（1）根据设计图案铺设透水砖;
（2)铺砖时应轻轻平放，用橡胶锤敲打稳定，但不得损伤砖的边角；
（3）铺设好的透水砖应检查是否稳固、面层是否平整，发现活动部位应立即修整;
(4）透水砖铺设后的养护期不得少于3天；
(5)3cm厚水泥砂浆施工时严格控制含水量,一般要求是捏起来能成团；
（6） 人行道在各种路口被路缘石断开的地方均应按照图纸要求，设置无障碍坡道；
（7） 人行道中间应有盲道铺设,在盲道的起终点及拐弯处应设置圆点型的提示盲道砖，盲道砖应连续,中途不得有电线杆、树木等障碍物.
施工过程要严格按照设计要求及施工规范进行,及时与监理、设计与业主沟通，达到最佳施工效果。

会签栏
参加单位(部门、班组）
参加人员

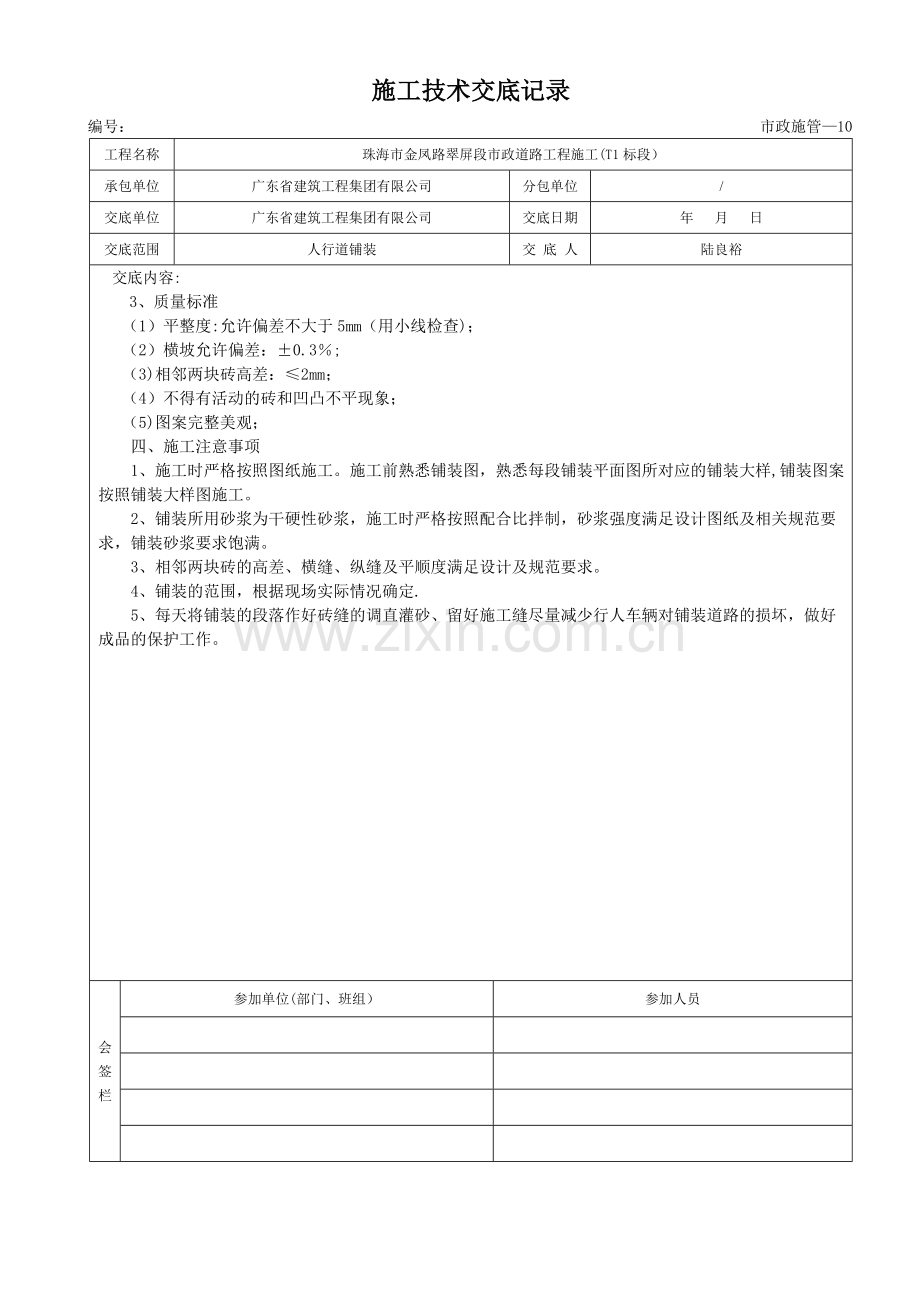

市政基础设施工程
施工技术交底记录
编号： 市政施管—10
工程名称
珠海市金凤路翠屏段市政道路工程施工(T1标段）
承包单位
广东省建筑工程集团有限公司
分包单位
/
交底单位
广东省建筑工程集团有限公司
交底日期
年 月 日
交底范围
人行道铺装
交 底 人
陆良裕
交底内容:
3、质量标准
（1）平整度:允许偏差不大于5mm（用小线检查)；
（2）横坡允许偏差：±0.3％;
（3)相邻两块砖高差：≤2mm；
（4）不得有活动的砖和凹凸不平现象；
（5)图案完整美观；
四、施工注意事项
1、施工时严格按照图纸施工。施工前熟悉铺装图，熟悉每段铺装平面图所对应的铺装大样,铺装图案按照铺装大样图施工。
2、铺装所用砂浆为干硬性砂浆，施工时严格按照配合比拌制，砂浆强度满足设计图纸及相关规范要求，铺装砂浆要求饱满。
3、相邻两块砖的高差、横缝、纵缝及平顺度满足设计及规范要求。
4、铺装的范围，根据现场实际情况确定.
5、每天将铺装的段落作好砖缝的调直灌砂、留好施工缝尽量减少行人车辆对铺装道路的损坏，做好成品的保护工作。

会签栏
参加单位(部门、班组）
参加人员
