窗套制作与安装施工工艺.doc

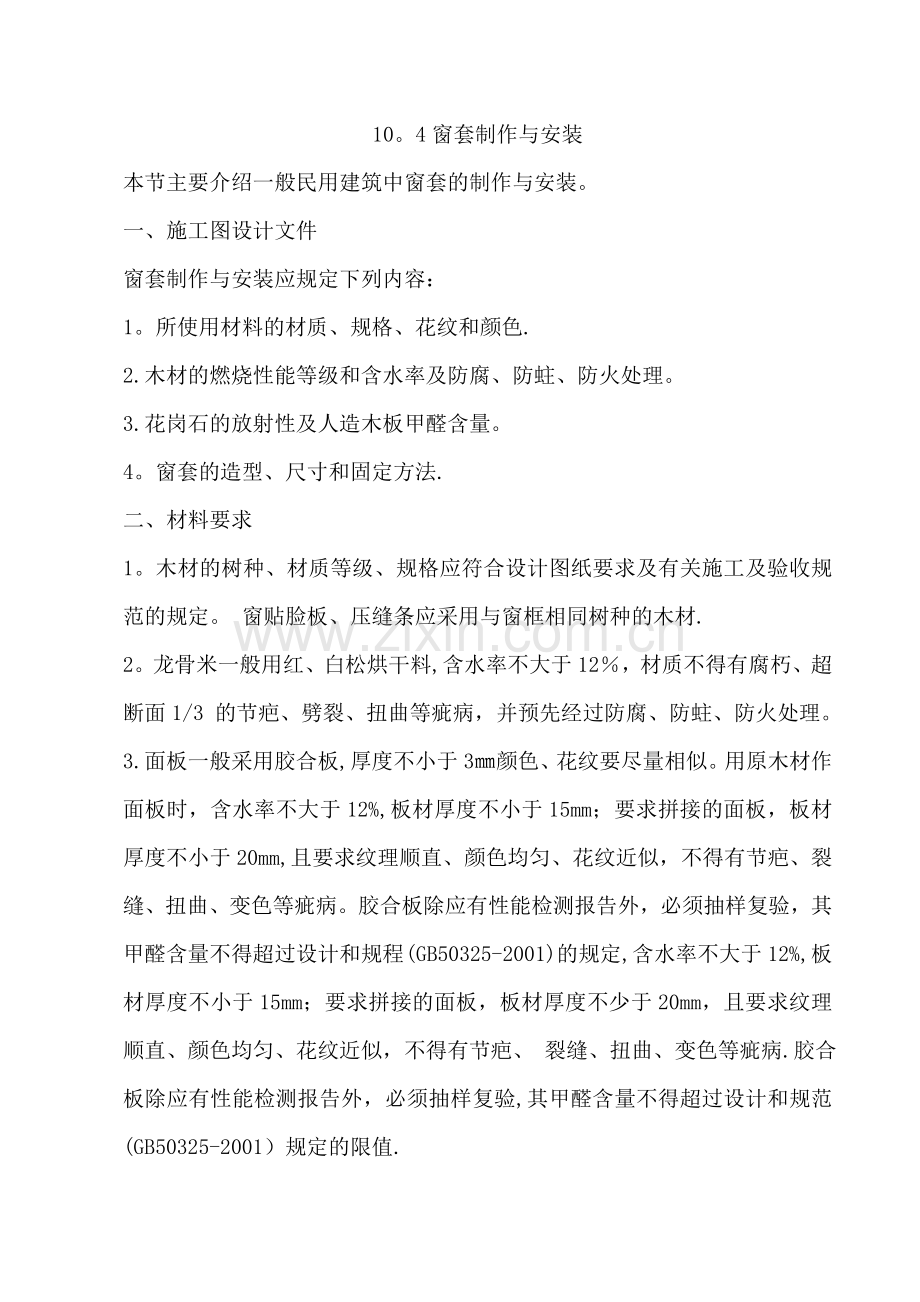

10。4窗套制作与安装本节主要介绍一般民用建筑中窗套的制作与安装。 一、施工图设计文件 窗套制作与安装应规定下列内容： 1。所使用材料的材质、规格、花纹和颜色. 2.木材的燃烧性能等级和含水率及防腐、防蛀、防火处理。 3.花岗石的放射性及人造木板甲醛含量。 4。窗套的造型、尺寸和固定方法. 二、材料要求 1。木材的树种、材质等级、规格应符合设计图纸要求及有关施工及验收规范的规定。 窗贴脸板、压缝条应采用与窗框相同树种的木材. 2。龙骨米一般用红、白松烘干料,含水率不大于12，材质不得有腐朽、超断面1/3 的节疤、劈裂、扭曲等疵病，并预先经过防腐、防蛀、防火处理。 3.面板一般采用胶合板,厚度不小于3颜色、花纹要尽量相似。用原木材作面板时，含水率不大于12%,板材厚度不小于15mm；要求拼接的面板，板材厚度不小于20mm,且要求纹理顺直、颜色均匀、花纹近似，不得有节疤、裂缝、扭曲、变色等疵病。胶合板除应有性能检测报告外，必须抽样复验，其甲醛含量不得超过设计和规程 (GB50325-2001)的规定,含水率不大于12%,板材厚度不小于15mm；要求拼接的面板，板材厚度不少于20mm，且要求纹理顺直、颜色均匀、花纹近似，不得有节疤、 裂缝、扭曲、变色等疵病.胶合板除应有性能检测报告外，必须抽样复验,其甲醛含量不得超过设计和规范(GB50325-2001）规定的限值. 5.辅料： (1)胶贴剂、防腐剂、乳胶、氟化钠(纯度应在75%以上，不含游离氟化氢和石油沥青）。 （2）钉子：长度规格应是面板厚度的22.5倍；也可用射钉。 （3）防潮材：采用防潮涂料. 三、主要机具 l.电动机具：小台锯、小台刨、手电钻、射枪、压刨、修边机、抛光机、抛光片. 2。手用工具：木刨于(大、中、小)、槽刨、木锯、细齿、刀锯、斧子、锤子、平铲、冲子、螺丝刀、方尺、割角尺、钢尺、靠尺板、线坠、墨斗等。 四、施工作业条件 1。窗洞口方正垂宣，预埋木砖符合设汁要求，并已进行防腐处理。 2。窗套龙骨贴面板面已刨平，其余三面刷了防腐剂。 3施工机具设备已安装好，接通了电源，并进行试运转. 4.绘制了施工大样图,并做出样板，经检验合格，可大面积进行作业。 五、施工操作工艺 1。工艺流程:找位与划线核查顶埋件及洞口铺涂防潮层龙骨配置与安装钉接面板。 2.找位与划线:窗套安装前，应根据设计图要求，先找好标高、平面位置、竖向尺寸,进行弹线. 3.核查预埋件及洞口：弹线后检查预埋件、木砖是否符合设计及安装的要求，主要检查排列问距、尺寸、位置是否满足钉装龙骨的要求；量测窗及其他洞口位置、尺寸是否方正垂直，与设计要求是否相符。 4。涂防潮层：设计有防潮要求的、在钉装龙骨前进行涂刷防潮层的施工。 5.搁栅骨架制作：根据洞口实际尺寸、窗中心线和位置线，用方木制成搁栅骨架并应做防火防腐处理，横撑位置必须与预埋件位置重合。搁栅骨架应平整牢固，表面刨平. 6.搁栅骨架安装：安装搁栅骨架应方正，除留出板面厚度外，搁栅骨架与木砖间的间隙应垫以木垫，连接中国。安装洞口搁栅骨架时，一般先上端后两侧，洞口上部骨架应与紧固件连接牢固. 与墙体对应的基层板板面应进行防腐处理.基层板安装应牢固. 7。钉装面板:(1）面板逃色配纹：全部进场的面板材，使用前按同房间，临近部位的用量进行挑选,使安装后从观感上木纹、颜色近似-致. (2)裁板配制:按龙骨排尺，在板上划线裁板，板面应略大于搁栅骨架。原木材板面应刨净；胶合板、贴画板的板面严禁刨光，小面皆须刮直。木纹根部应向下,长度方向需要对接时,花纹应通顺,真接头位置应避开视线平视范围，宜在室内地面2m以上或1。2m 以下，接头应位于横龙骨处. 原木材的面板背面应做卸力槽，一般卸力槽间距为100mm，槽宽10mm，槽深 46mm。以防板面扭曲变形. (3)面板安装 1）面极安装前，对龙骨位置、平直度、钉设牢固情况、防潮构造要求等进行检查, 告格后进行安装。 2)面板配好后进行试装，面板尺寸、接缝、接头处构造完全合适，木纹方向、颜色的观感尚可的情况下，才能进行正式安装。 3)面板接头处应涂胶与龙骨钉牢，钉固面板的钉子规格应适宜，钉长约为面板厚度的22。5倍,钉距一般为100mm，钉帽应砸扁，并用尖冲子将钉帽顺木纹方向冲入面板表面下12mm. 4）钉贴脸:贴脸料应进行挑选，花纹、颜色应与框料、面板近似。贴脸接些应成45角，贴脸与窗套板面结合应紧密、平整、 贴脸或线条盖住抹灰墙面应不小于10mm. 贴脸规格尺寸、宽窄、厚度应一致，接搓应顺平无错槎。六、质量标准1.主控项目 （1）窗套制作与安装所使用材料的材质、规格、花纹和颜色、木材的燃烧性能等级和含水率、花岗石的放射性及人造木板的甲醛含量应符合设计要求及国家现行标准的有关规定.检验方法：观察、检查产品合格证、进场验收记录、性能检测报告和复验报告。 2) 窗套的造型、尺寸和固定方法应符合设计要求，安装应牢固。检验方法：观察、尺量检查、手扳检查. 2。一般项目 （1)窗套表面应平整、洁净、线条顺直、接缝严密、色泽一致，不得有裂缝，翘曲及损坏.检验方法：观察、尺量检查、于板检查. （2)窗套安装的允许偏差和检验方法应符合表103的规定。 窗套安装的允许偏差和检验方法 表103项 次项 目允许偏差（）检验方法1正侧面垂直度3用1m垂直检验尺检查2窗套上口水平度1用1m水平检测尺和塞尺检查3窗套上口平直度3拉5m线，不足5m拉通线用钢直尺检查七、成品保护 1。本材或制品进场后，应贮存在室内仓库或料棚中,保持干燥、通风，按种类、规格搁置在垫木上水平堆放。 2.配料应在操作台上进行，不得直接在没有保护措施的地面上操作。 3.操作时窗台板上应铺垫保护层，平得直接站在窗台板上操作。 4。窗套、贴脸板安装后,应及时刷一道底漆，以防干裂和污染。 5.为由保护成品,防止碰坏或污染，尤其出入口处应加保护措施，如装设保护条、护角板、塑料贴膜，并设专人看管等. 八、安全错施 1。木工机械应由专人负责,不得随便动用.操作人员必须熟悉机械性能，熟悉操作技术。用完机械应切断电源，并将电源箱关门上锁。 2。使用电钻时应戴橡胶手套,不用时及时切断电源. 3.操作前，先检查工具.斧、锤、凿等易掉头断把的工具，经检查修理后再用。 4.砍斧、打眼不得对面操作，如并排操作时，应错位1。2m以上的间距，以防锤、斧失手伤人. 5.操作时,工具应放在工具袋里，不得将斧子、锤子等掖在腰上工作。 6.操作地点的刨花、碎本料应及时清理,并存放在安全地点，做到活完脚下清。7。操作地点，严禁吸烟。注意防火。 九、施工注意事项 1。面层木纹错乱，色差过大:主要是轻视选料,影响观感;注意加工品的验收，应分类挑选匹配使用。 2.棱角不直,接缝接头不平：主要由于面板安装边口不齐,龙骨面不平.操作应从加工到安装，每工序达到标准，保证整体的质量。 3。窗套上下不方正：主要是抹灰抹压不规矩，安装龙骨框架未调方正，应注意安装时调正、吊直、找顺，确保方正。 4.窗套上下或左右不对称:主要是窗框安装偏差所致，造成上下或左右宽窄不一致；安装找线时及时纠正。 5.割角不严，割角划钱不认真，操作不精心：应认真用角尺划线割角,保证角度、长度准确。 十、工程验收 1。工程验收时应检查下列文件和纪录：(1)施工图、设计说明及其他设计文件.(2）材料的产品合格证书、性能检测报告、进场验收记录和花岗石的放射性、人造板、胶粘剂甲醛含量的复验报告。 （3)隐蔽工程验收记录. (4)施工记录。 2.应分批检验，每检验批应有检验批质量验收记录。 （1）检查批划分：同类制品每50间（处）应划分为一个检验批，不足50间(处)也应划分为一个检验批。 (2)检查数量应符合下列规定：每个检验批应至少抽查3间（处），不足3间（处 时应全数检查. 3.检验批合格质量和分项工程质量验收合格应符合下列规定；(1）抽查样本主控项目均合格；一般项目80以上合格其余样本不得有影响使用功能或明显影响装饰效果的缺陷,其中有允许偏差的检验项目，其最大偏差不得超过规定允许偏差的1.5倍。均应具有完整的施工操作依据、质量检查记录.（2）分项工程所含的检验批均应符合合格质量规定，所含的检验批的质量验收记录应完整。4。观感质量验收应符合要求。
