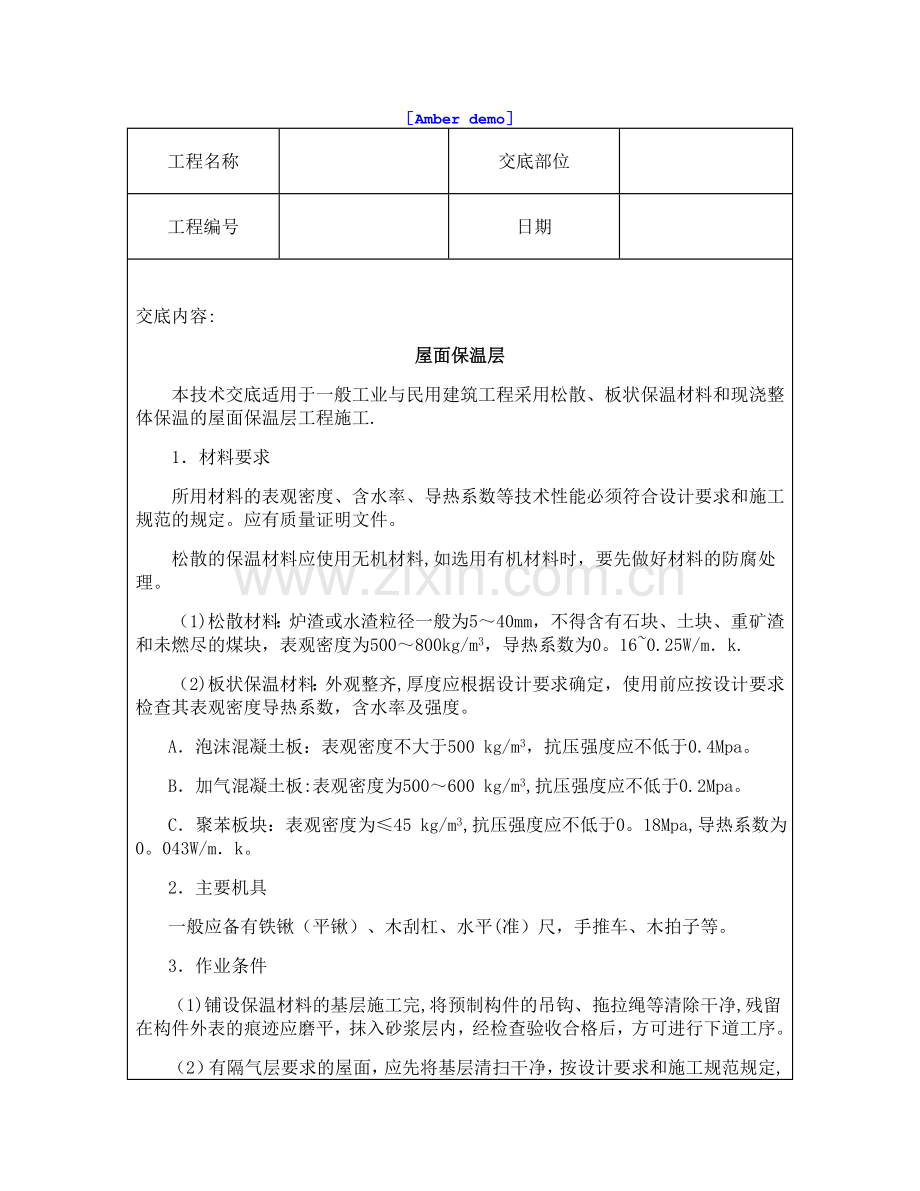

Amber demo工程名称交底部位工程编号日期交底内容:屋面保温层本技术交底适用于一般工业与民用建筑工程采用松散、板状保温材料和现浇整体保温的屋面保温层工程施工.1材料要求所用材料的表观密度、含水率、导热系数等技术性能必须符合设计要求和施工规范的规定。应有质量证明文件。松散的保温材料应使用无机材料,如选用有机材料时，要先做好材料的防腐处理。（1)松散材料：炉渣或水渣粒径一般为540mm，不得含有石块、土块、重矿渣和未燃尽的煤块，表观密度为500800kg/m3，导热系数为0。160.25W/mk.（2)板状保温材料：外观整齐,厚度应根据设计要求确定，使用前应按设计要求检查其表观密度导热系数，含水率及强度。A泡沫混凝土板：表观密度不大于500 kg/m3，抗压强度应不低于0.4Mpa。B加气混凝土板:表观密度为500600 kg/m3,抗压强度应不低于0.2Mpa。C聚苯板块：表观密度为45 kg/m3,抗压强度应不低于0。18Mpa,导热系数为0。043W/mk。2主要机具一般应备有铁锹（平锹）、木刮杠、水平(准）尺，手推车、木拍子等。3作业条件（1)铺设保温材料的基层施工完,将预制构件的吊钩、拖拉绳等清除干净,残留在构件外表的痕迹应磨平，抹入砂浆层内，经检查验收合格后，方可进行下道工序。（2）有隔气层要求的屋面，应先将基层清扫干净，按设计要求和施工规范规定,铺设隔气层。(3)铺设隔气层的基层表面，应干燥、平整、不得有松散、开裂、起鼓等缺陷。(4）穿过屋面和墙面等结构层的管根部位，应用豆石混凝土填塞密实,将管根固定。（5）松散、板状保温材料的运输、存放应注意防潮，防止损伤和污染，雨天作业要防止水浸或雨淋。4操作工艺工艺流程:基层清理管根堵孔、固定弹线找坡度铺设隔气层保温层铺撒（设)拍(刮）平填补板缝检查验收抹找平层（1）基层清理:预制或现浇混凝土的基层表面,应将尘土、杂物等清理干净。（2)铺设隔气层，应按设计要求或规范规定铺好油毡隔气层。(3)铺设松散保温层:1)松散保温层如采用炉渣或水渣,应经筛选，严格控制粒径，铺水泥焦渣要加水预闷。2）松散保温材料应分层铺设,并进行适当压实，每层铺设的厚度，应不大于150mm，其压实的程度及厚度应根据设计要求确定,完工后保温层的允许偏差为10或5%。3)铺设水泥焦渣层前,应根据设计要求的厚度拉线找出2的泛水坡；铺设1：6水泥焦渣，最薄处为30mm;铺设顺序应从一端开始退着向另一端进行，要振捣密实,表面用木杠刮平，用木抹子粗抹一遍。4）干铺加气混凝土板或聚苯板块等保温材料,应先将接触面清扫干净,板块应铺平垫稳，分层铺设的板块，其上下两层的接缝应错开,各层板间的缝隙，应用同类材料的碎屑嵌填密实，表面应与相邻两板的高度一致。5）已铺完的松散、板状保温层要平整，不得在其上面行走运输小车和堆放重物。如设计要求采用倒置式屋面，其防水层要平整，不得有积水现象，保温层使用憎水性胶结材料，要用机械搅拌均匀；对于檐口抹灰、薄钢板檐口安装等项，应严格按照施工顺序，在找平层前完成.5质量标准（1）保证项目：保温材料的强度、表观密度、导热系数和含水率以及配合比,必须符合设计要求和施工规范规定。（2）基本项目:1）松散的保温材料：分层铺设，压实适当,表面平整，找坡正确。2)板状保温材料,应紧贴基层，铺平垫稳,找坡正确，上下层错缝碰嵌填密实。3)整体保温层应拌合均匀，分层铺设，压实适当,表面平整，找坡正确。（3）允许偏差项目:见表3-1.6成品保护（1）油毡隔气层铺设前，应将基层表面的砂粒、硬块等杂物清扫干净,防止铺贴时损伤油毡。保温(隔热）层的允许偏差和检验方法项次 项目 允许偏差 1 整体保温层 表面平整度 无找平层 5mm 用2m靠尺和楔形塞尺检查 有找平层 7mm 2 保温层厚度 松散材料 10/100 5/100 用钢针插入和尺量检查 整体 板状材料 5/100且不大于4mm 3 隔热板相邻高低差 3mm 用直尺和楔形塞尺检查 注：指保温层厚度.（2）在已铺好的松散、板状或整体保温层上不得直接行走运渣（块）小车，行走线路应铺热垫脚手板。（3）保温层施工完成后，应及时铺抹水泥砂浆找平层，以减少受潮和进水，尤其在雨季施工，更要及时采取措施。7应注意的质量问题(1）保温隔热层功能不良:保温材料表观密度过大，颗粒和粉末含量不均匀，铺设前含水量大,未充分凉干.使用前的材料应严格按照有关标准选择，加强保管和处理，对不符合规范要求的材料，不得使用。(2）铺设厚度不均匀：松散材料铺设时移动堆积，找坡不匀；抹砂浆找平层的方法不当，压实过程中挤压了保温层，分层铺设时,应掌握好各层的厚度,认真进行操作。技术负责人：交底人：接交人：
