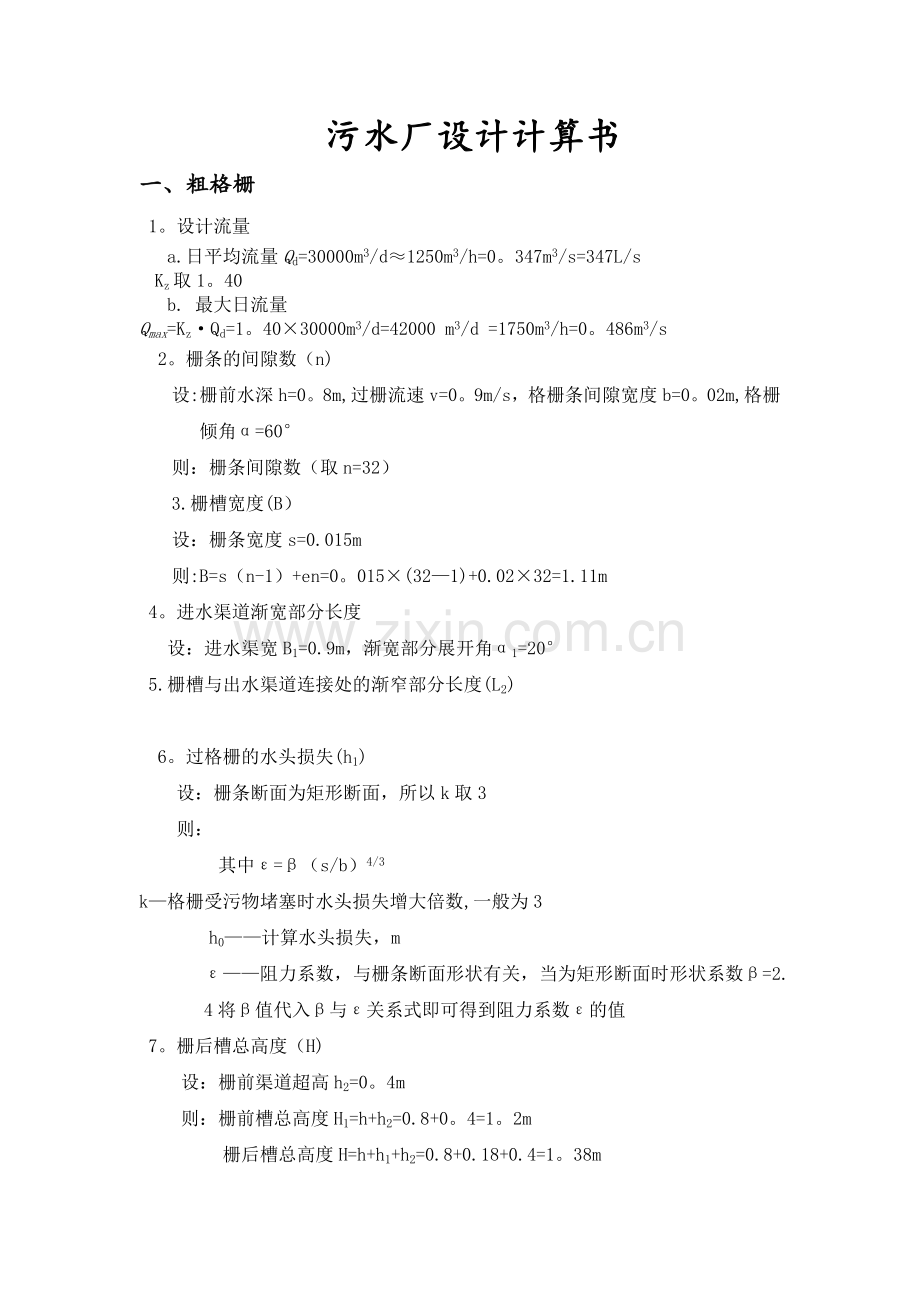

污水处理厂计算书.docx_第1页
第1页 / 共20页

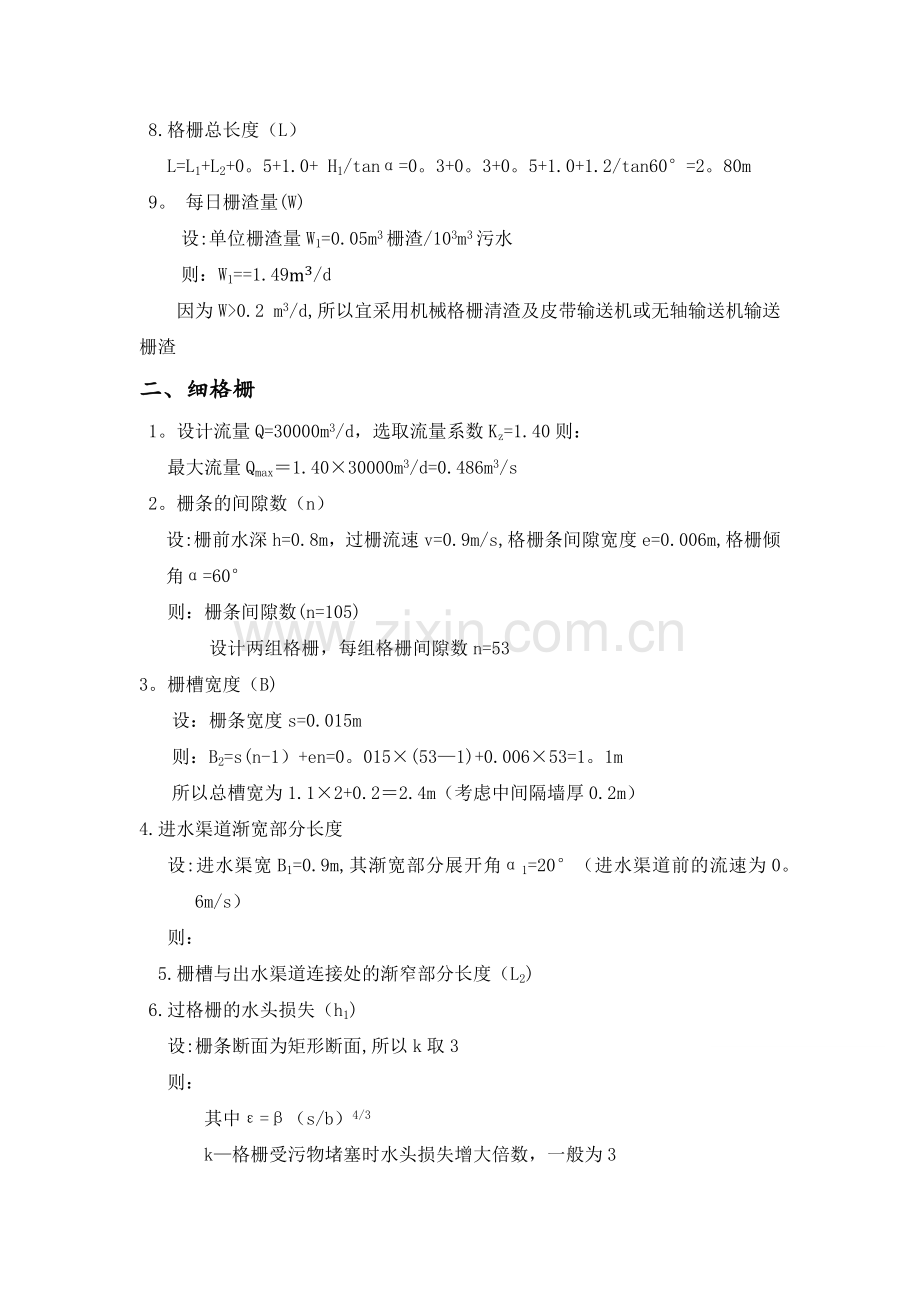

污水处理厂计算书.docx_第2页
第2页 / 共20页
污水处理厂计算书.docx_第3页
第3页 / 共20页
污水处理厂计算书.docx_第4页
第4页 / 共20页
污水处理厂计算书.docx_第5页
第5页 / 共20页
点击查看更多>>
资源描述

1、污水厂设计计算书一、粗格栅1。设计流量a.日平均流量Qd=30000m3/d1250m3/h=0。347m3/s=347L/sKz取1。40b. 最大日流量Qmax=KzQd=1。4030000m3/d=42000 m3/d =1750m3/h=0。486m3/s 2。栅条的间隙数(n)设:栅前水深h=0。8m,过栅流速v=0。9m/s,格栅条间隙宽度b=0。02m,格栅倾角=60则:栅条间隙数(取n=32)3.栅槽宽度(B)设:栅条宽度s=0.015m则:B=s(n-1)+en=0。015(321)+0.0232=1.11m 4。进水渠道渐宽部分长度 设:进水渠宽B1=0.9m,渐宽部分展开

2、角1=205.栅槽与出水渠道连接处的渐窄部分长度(L2)6。过格栅的水头损失(h1)设:栅条断面为矩形断面,所以k取3则:其中=(s/b)4/3k格栅受污物堵塞时水头损失增大倍数,一般为3 h0计算水头损失,m 阻力系数,与栅条断面形状有关,当为矩形断面时形状系数=2.4将值代入与关系式即可得到阻力系数的值 7。栅后槽总高度(H)设:栅前渠道超高h2=0。4m则:栅前槽总高度H1=h+h2=0.8+0。4=1。2m 栅后槽总高度H=h+h1+h2=0.8+0.18+0.4=1。38m8.格栅总长度(L)L=L1+L2+0。5+1.0+ H1/tan=0。3+0。3+0。5+1.0+1.2/ta

3、n60=2。80m 9。 每日栅渣量(W)设:单位栅渣量W1=0.05m3栅渣/103m3污水则:W1=1.49m3/d因为W0.2 m3/d,所以宜采用机械格栅清渣及皮带输送机或无轴输送机输送栅渣二、细格栅1。设计流量Q=30000m3/d,选取流量系数Kz=1.40则:最大流量Qmax1.4030000m3/d=0.486m3/s 2。栅条的间隙数(n)设:栅前水深h=0.8m,过栅流速v=0.9m/s,格栅条间隙宽度e=0.006m,格栅倾角=60则:栅条间隙数(n=105) 设计两组格栅,每组格栅间隙数n=533。栅槽宽度(B)设:栅条宽度s=0.015m则:B2=s(n-1)+en=

4、0。015(531)+0.00653=1。1m所以总槽宽为1.12+0.22.4m(考虑中间隔墙厚0.2m)4.进水渠道渐宽部分长度 设:进水渠宽B1=0.9m,其渐宽部分展开角1=20(进水渠道前的流速为0。6m/s)则: 5.栅槽与出水渠道连接处的渐窄部分长度(L2) 6.过格栅的水头损失(h1)设:栅条断面为矩形断面,所以k取3则:其中=(s/b)4/3k格栅受污物堵塞时水头损失增大倍数,一般为3 h0-计算水头损失,m -阻力系数(与栅条断面形状有关,当为矩形断面时形状系数=2. 42),将值代入与关系式即可得到阻力系数的值。 7。栅后槽总高度(H)设:栅前渠道超高h2=0.4m则:栅

5、前槽总高度H1=h+h2=0。8+0。4=1.2m 栅后槽总高度H=h+h1+h2=0。8+0.88+0.4=2.08m8。格栅总长度(L)L=L1+L2+0。5+1.0+ H1/tan=0。3+0。3+0.5+1.0+1。2/tan60=2.8m 9。每日栅渣量(W) 设:单位栅渣量W1=0。05m3栅渣/103m3污水则:W=1。49m3/d因为W0.2 m3/d,所以宜采用机械格栅清渣三、沉砂池本设计采用曝气沉砂池是考虑到为污水的后期处理做好准备.建议设两组沉砂池。每组设计流量Q=0.243 m3/s(1)池子总有效容积:设t=2min,V=t602=0.243260=29。16m3(2

6、)水流断面积:A=2.43m2沉砂池设两格,有效水深为2.00m,单格的宽度为1。2m。(3)池长:L=12m,取L=12m(4)每小时所需空气量q:设m3污水所需空气量d=0.2 m3q=0.20。2433600=174。96 m3/h=2。916 m3/min(5)沉砂池所需容积:V=Q*X*T*86400106 式中取T=2d,X=30m3/106m3污水 V=0.34730286400106=1.8 m3(6)每个沉砂斗容积 V0=Vn=1.82=0.9m3(7)沉砂池上口宽度 =2h3,tan+1设计取h3,=1.4m,=60。,1=0.5m =21.4tan60+0.5=2.12m

7、 (8)沉砂斗有效容积 V0,=h3,32+1+12 =1.432.122+2.120.5+0.52 =2.71 m30.9m3 (9)进水渠道 格栅的出水通过DN1000的管道送入沉砂池的进水渠道,然后向两侧配水进入沉砂池,进水渠道的水流流速 V1=QB1H1 设计中取B1=1.8m ,H1=0.5m V1=0.2431.80.5 =0.27m/s (10)出水装置 出水采用沉砂池末端薄壁出水堰跌落出水,出水堰可保证沉砂池内水位标高恒定,堰上水头 H1=Q1mb22g23 设计中取m=0。4,b2=1.21 H1=0.2430.41.2129.823 =0.22m四、辐流沉淀池 设计中选择两

8、组辐流沉淀池,N=2组,每组平流沉淀池设计流量为0.243m3/s ,从沉砂池流来的污水进入配水井,经过配水井分配流量后流入平流沉淀池 1。沉淀部分有效面积 A=Q3600q, q,-表面负荷,一般采用1。5-3。0m3/m2*h 设计中取q,=2m3/m2*h A=0.24336002=437。4m2 2。沉淀池有效水深 H2=q,*t t -沉淀时间(h),一般采用1.02。0h 设计中取t=1.5h H2=21.5=3.0m 3.沉淀池直径 D=4F =4437.43.14=24m4。污泥所需容积 按去除水中悬浮物计算 V=QC1-C286400T100K2100-p0n106 式中Q平

9、均污水流量; C1-进水悬浮物浓度; C2出水悬浮物浓度;一般采用沉淀效率4060% K2-生活污水量总变化系数; 污泥容重,约为1 p0污泥含水率 设计中取T=0。1d, p0=97%, V=0.347407-0.5407864001100100-972106 =10.2m3 辐流沉淀池采用周边传动刮泥机,周边传动刮泥机的线速度为2-3m/min,将污泥推入污泥斗,然后用进水压力将污泥排除池外。5。污泥斗容积 辐流沉淀池采用周边传动刮泥机,池底需做成2%的坡度,刮泥机连续转动将污泥推入污泥斗,设计中选择矩形污泥斗,污泥斗上口尺寸2mx2m,底部尺寸0.5mx0。5m,倾角为60度,有效高度1

10、.35m V1=13h5(2+12+1) 设计取=2m,h5=1.35m,1=0.5m V1=131.3522+0.50.5+20.5 =2.36m3 沉淀池底部圆锥体体积 V2=13h4R2+Rr+r2 设计取h4=0.32,r=1m V2=133。140.32122+121+12=52.58m3 沉淀斗总容积 V3= V1+V2=54.94m310.2m311。沉淀池总高度 H=h1+h2+h3+h4+h5 式中 H沉淀池总高度 h1沉淀池超高,一般采用0.3-0.5 h3-缓冲层高度,一般采用0。3m h4污泥部分高度 设计中取h3=0.3 , h1=0.3m H=0。3+3+0.3+1

11、/2x24x0。05+1.35=5.25m12。进水配水井沉淀池分为两组,每组分为4格,每组沉淀池进水端设进水配水井,污水在配水井内平均分配,然后流进每组沉淀池. 配水井内中心管直径 D,=4Qv2 v2配水管内中心管上升流速(m/s),一般6 设计中取v2=0。6m/s D,=40.4860.6=1。02m配水井直径 D3=(4Qv3+D,2) V3=0.3ms D3=1.76m13。进水渠道 沉淀池分为两组,每组沉淀池进水端设进水渠道,配水井接出的DN800进水管从进水渠道中部汇入,污水沿进水渠道向两侧流动,通过潜孔进入配水渠道,然后由穿孔花墙流入沉淀池。 v1=Q/B1H1 式中 v1进

12、水渠道水流流速,一般采用 v10.4m/s; B1 进水渠道宽度; H1进水渠道水深, 设计取B1=1.0m,H1=0.6m v1=0。405m14.进水穿孔花墙 进水采用配水渠道通过穿孔花墙进水,配水渠道宽0.5m,有效水深0.8m,穿孔花墙的开孔总面积为过水断面620,则过孔流速为 v2=QB2h2n1 设计取B2=0.2m h2=0.4m n1=10个 v2=0.243/100.20.44=0。08m/s15。出水堰沉淀池出水经过出水堰跌落进入出水渠道,然后汇入出水管道排走。出水堰采用矩形薄壁堰,堰后自由跌落水头0.1-0.15m,堰上水深H为 Q=m0bH2gH式中m0流量系数,一般采

13、用0.45; b-出水堰宽度; H出水堰顶水深. 0.243/4=0。454.8H2gH H=0.035m出水堰后自由跌落采用0。15m,则出水堰水头损失为0。185m 16。出水渠道 沉淀池出水端设出水渠道,出水管与出水渠道连接,将污水送至集水井。 v3=Q/B3H3 设计中取B3=0.7m H3=0。6m v3=0.243/0.70.6=0。58m/s0。4m/s 出水管道采用钢管,管径DN=800mm,管内流速v=0。64m/s,水力坡降i=0。479%。 17。进水挡板 出水挡板 沉淀池设进水挡板和出水挡板,进水挡板距进水穿孔花墙0.5m,挡板高出水面0.3m,伸入水下0.8m,出水挡

14、板距出水堰0。5m,挡板高出水面0。3m,伸入水下0.5m,在出水挡板处设一个浮渣收集装置,用来收集拦截的浮渣. 18。排泥管 沉淀池采用重力排泥,排泥管直径DN300mm,排泥时间20min,排泥管流速0。82m/s,排泥管伸入污泥斗底部。排泥管上端高出水面0.3m,便于清通和排气. 19。刮泥装置 沉淀池采用行车式刮泥机,刮泥机设于池顶,刮板伸入池底,刮泥机行走时将污泥推入污泥斗内。五、污水的生物处理污水生物处理的设计条件为:进入曝气池的平均流量Q=30000m3/d,最大设计流量Qs=0.486L/s污水中的BOD5浓度为250mg/L,假定一级处理对BOD5的去除率为25%,则进入曝气

15、池中污水的BOD5浓度为187。5mg/L污水中SS浓度为250mg/L,假定一级处理对SS的去除率为50,则进入曝气池中污水的SS浓度为125mg/L污水中TN浓度为40mg/L,TP浓度为5mg/L,水温T=20。1。污水处理程度计算 按照污水处理程度计算,污水经二级处理后,出水浓度BOD5浓度小于20mg/L,SS浓度小于20mg/L.由此确定污水处理程度为:nBOD5=187.5-20187.5100%=89.3% NSS=125-20125100%=84.0%2.设计参数(1)BOD5污泥负荷率 NS=K2Snfn式中 K2有机物最大比降解速度与饱和常数的比值,一般采用0.0168-

16、0.0281之间; Sn处理后出水中BOD5浓度,按要求应小于20mg/L; f-MLVSS/MLSS值,一般采用0。7-0。8设计中取K2=0.02,Sn=20mg/L,f=0。75,n=89。3% NS=0.02200.750.893=0.34Kg BOD5/(KgMLSS*d)(2)曝气池内混合液污泥浓度 X=R*r*1061+R*SVI式中R污泥回流比,一般采用25%75%; r系数; SVI-污泥容积指数,SVI=120。设计中取R=50,r=1.2 X=0.51.2106(1+0.5)120=3333.3mg/L3.平面尺寸计算(1)曝气池的有效容积 V=QSaNsX式中Q-曝气池

17、的进水量,按平均流量计算。设计中Q=30000m3/d,Sa=187.5mg/L,Ns=0.33,X=3333.3mg/L V=30000187.50.333333.3=5109.5m3按规定,曝气池个数N不应少于2,本设计中取N=2,则每组曝气池有效容积 V1=VN V1=VN=5109.52=2554.7m3(2)单座曝气池面积 F=V1H式中H曝气池有效水深设计中取H=4。0m F=2554.74.0=638。7m2(3)曝气池长度 L=FB式中B曝气池宽度设计中取B=5.0m,BH=1.25,介于1-2之间,符合规定。 L=638.75=127.7m长宽比为25。510,符合规定曝气池

18、共设7廊道,则每条廊道长L1=127.77=18.2m设计中取20m(4)曝气池总高度 H总=H+h 式中h曝气池超高,一般采用0。30.5m 设计中取h=0.4m H总=4。0+0.4=4.4m4.进出水系统(1)曝气池进水设计初沉池的出水通过DN1000mm的管道送入曝气池进水渠道,然后向两侧配水,污水在管道内的流速 v1=4Qsd2设计中取d=1。0m,Qs=0。486m3/s v1=40.4863.141.02 =0.61m/s最大流量时,污水在渠道内的流速v2=QsNbh1式中b渠道的宽度; h1渠道的有效水深。设计中取b=1.0m,h1=1.0m. v2=0.48621.01.0=

19、0.24m/s曝气池采用潜孔进水,所需孔口总面积 A=QsNv3式中v3-孔口流速,一般采用0。2-1.5m/s设计中取v3=0.2m/s A=0.48620.2=1。21m2设每个孔口面积为0。5m0.5m,则孔口数 N=1.210.50.5=5在两组曝气池之间设中间配水渠,污水通过中间配水渠可以流入后配水渠,在前后配水渠之间都设配水口,孔口尺寸为0.5m*0。5m,可以实现多点进水。 中间配水渠宽1。0m,有效水深1。0m,则渠内最大流速为: 0.4861.01.0=0。486m/s 设计中取中间配水渠超高为0。3m,则渠道总高:1。0+0。3=1.3m(2) 曝气池出水设计 曝气池出水采

20、用矩形薄壁堰,跌落出水,堰上水头 H1=Q1mb22g23式中Q1-曝气池内总流量, m流量系数,一般采用0。40。5; b堰宽;一般等于曝气池宽度.设计中取m=0.4m,b=5.0m H1=0。486+0.34750%20.4529.823=0。06m每组曝气池的出水管管径为800mm管内流速为0。48m/s,两条出水管汇成一条直径为DN1000mm的总管,送往二次沉淀池,总管内流速为0.61m/s。5.其他管道设计(1)中位管 曝气池中部设中位管,在活性污泥培养驯化时排放上清液。中位管管径为DN600mm。(2)放空管 曝气池检修时,需要将水放空,因此应在曝气池底部设放空管,放空管管径为D

21、N500mm。(3)污泥回流管 二沉池的污泥需要回流至曝气管首端,因此应设污泥回流管,污泥回流管管径 d2=4Q2v5式中Q2-每组曝气池回流污泥量; v5回流污泥管内污泥流速,一般采用0。62。0m/s设计中取v5=1.0m/sd2=40.3470.523.141.0=0.33m,设计中取为400mm六、二沉池计算本次设计二沉池采用辐流沉淀池,辐流沉淀池一般采用对称布置,配水采用集配水井,这样各池之间配水均匀,结构紧凑.辐流式沉淀池排泥机械已定型化,运行效果好,管理方便。辐流式沉淀池适用于大。中型污水厂。设计中选择二组辐流沉淀池,N=2,每次设计流量为0。243m3/s,从曝气池流出的混合液

22、进入集配水井,经过集配水井分配流量后最后流进辐流沉淀池.1。沉淀池表面积 F=Q3600q,式中F-沉淀部分有效容积; Q 设计流量 q-表面负荷取1.4m3/m2*h F=0.2433600/1.4=624.86m22.沉淀池直径 D=4F=4624.863.14=28。20m设计中取直径28.20m,则半径为14.1m3.沉淀池有效水深 h2=q,t式中t沉淀时间(h),一般采用1.53。0h。设计中取t=2。1 h h2=1.42。1=3。0m4.径深比 Dh2=9.4,合乎要求.5。污泥部分所需容积 V1=2(1+R)Q0X12X+XrN式中X-曝气池中污泥浓度 Xr-二沉池排泥浓度。

23、设计中取Q0=0.347,R=50。 Xr=106SVIr X =R1+R Xr 式中SVI污泥容积指数,一般采用70150 r -系数,一般采用1.2.设计中取SVI=100, Xr=12000mg/L X=4000mg/LV1=21+0.50.347360040000.54000+120002=937m3 6。沉淀池总高度 H=h1+h2+h3+h4+h5式中h1-沉淀池超高,一般采用0.3-0。5m; h3-沉淀池缓冲层高度,一般采用0。3m; h4-沉淀池底部圆锥体高度; h5沉淀池污泥区高度 设计中取h1=0.3m,h3=0.3m,h2=3。0m根据污泥部分容积过大及二沉池污泥的特点

24、,采用机械刮吸泥机连续排泥,池底坡度为0。05。 h4=(rr1)i式中r-沉淀池半径; r1沉淀池进水竖井半径,一般采用1。0m。设计中取R=14.1m,r1=1.0m,i=0.05m h4=(14.1-1)0.05=0.66m h5=V1-V2F式中V1-污泥部分所需容积; V2-沉淀池底部圆锥体容积。 V2=3h4r2+rr1+r12 =147。8m3 h5=937-147.8624.86=1。26m H=h1+h2+h3+h4+h5 =0。3+3。0+0.3+0。66+1.26=5.52m7.进水管的计算 Q1=Q+RQ0 式中 Q1进水管设计流量 Q-单池设计流量 R-污泥回流比 Q

25、0- 单池污水平均量设计中取Q=0。243m3/s, Q0=0.347m3/s,R=50%. Q1=0.243+0.34720.5=0.330 m3/s进水管管径取DN600流速 V=Q1A=40.3303.140.82=1.16m/s8.进水竖井计算 进水竖井直径采用D2=2.0m; 进水竖井采用多孔配水,配水尺寸ab=0.5m1.0m,共设4个沿井壁均匀分布.流速v= Q1A=0.3300.51.04=0.16m/s,符合要求。孔距l: l=D2-a66=1.07m9。稳流筒计算 筒中流速v3=0.02m/s。 稳流筒过流面积:f=Q1v3=0.3300.02=16。5m2稳流筒直径D3=

26、D22+4f=5.0m10。出水槽计算 采用双边90.三角堰出水槽集水,出水槽沿池壁环形布置,环形槽中水流由左右两侧汇入出水口。 每侧流量: Q=0。243/2=0。122m3/s 集水槽中流速v=0.6m/s; 设集水槽槽宽B=0。6m; 槽内终点水深h2=QvB=0.1220.60.6=0。34m 槽内起点水深h1=2hk3h2+h22 hk=3Q2gB2式中hk槽内临界水深(m); a 系数,一般采用1; g 重力加速度。 hk=0.16m h1=0.37m 设计中取出水堰自由跌落0.1m,集水槽高度:0.1+0。37=0.47m,取0.5m,则集水槽断面尺寸0。6m0.5m。11。出水

27、堰计算 q=Qn n=Lb L=L1+L2 h=0.7q2/5 q0=QL式中 q-三角堰单堰流量; Q进水流量; L集水堰总长度; L1 集水堰外侧堰长; L2 -集水堰内侧堰长; n 三角堰数量; b-三角堰单宽; h-堰上水头; q0 -堰上负荷.设计中取b=0。1m,水槽距池壁0.5m,得: L1 =85.4m L2 =81.6m L=167。0m n=1670个 q=0.156m/s h=0。011m q0 =1。5L/(sm)根据规定二沉池出水堰上负荷在1。5-2。9L/(sm)之间,计算结果符合要求.12.出水管 出水管管径D=600mm v=4Q2D2 =40.48623.14

28、0.62=0.85m/s 13。排泥装置 沉淀池采用周边传动刮吸泥机,周边传动刮吸泥机的线速度为23m/min,刮吸泥机底部设有刮泥板和吸泥管,利用静水压力将污泥吸入污泥槽,沿进水竖井中的排泥管将污泥排除池外. 排泥管管径500mm,回流污泥量 179.2L/s,流速0.92m/s.14.集配水井的设计计算(1)配水井中心管直径 D2 =4Qv2 式中 v2-中心管内污水流速(m/s), Q进水流量(m3/s).设计中取 v2=0.7m/s, Q=0.660m3/s D2=40.6600.7 =1。09m,设计中取1。2m(2)配水井直径 D3=4Qv3+D22式中 v3-配水井内污水流速(m

29、/s),一般采用0。20.4m/s。设计中取v3=0.3m/s。 D3=40.6600.3+1.22=2.05m,设计中取2。10m(3)集水井直径 D1=4Qv1+D32式中v1集水井内污水流速(m/s),一般采用0.20。4m/s。设计中取v1=0.25m/s D1=40.6600,25+2.12=2。78m,设计中取2.8m(4)进水管管径 取进入二沉池的管径DN=600mm。 校核流速: v=4Q2*D2=40.66023。140.62=1.16m/s0。7m/s符合要求.(5)出水管管径 由前面结果可知,DN=600mm,v=0。85m/s。(6)总出水管 取出水管管径DN=800m

30、m,集配水井内设有超越闸门,以便超越. 七、消毒设施计算 污水经过以上构筑物处理后,虽然水质得到了改善,细菌数量也大幅减少,但是细菌的绝对值依然十分可观,并存在病原菌的可能。因此污水在排放水体前,应进行消毒处理。 1。消毒剂的选择 污水消毒的主要方法是向污水中投加消毒剂,目前用于污水消毒的常用消毒剂主要有液氯、次氯酸钠、臭氧、二氧化氯、紫外线。由原始资料可知,该水厂规模中等,受纳水体卫生条件无特殊要求,设计中采用液氯作为消毒剂对污水进行消毒。2。消毒剂的投加(1)加氯量计算 二级处理出水采用液氯消毒时,液氯投加量一般为510mg/L,本设计中液氯投量采用7。0mg/L。每日加氯量为: q=q0

31、Q86400/1000式中q每日加氯量(Kg/d); q0液氯投量(mg/L); Q污水设计流量(m3/s) q=70.48686400/1000 =293。93Kg/d(2)加氯设备 液氯由真空转子加氯机加入,设计二台,采用一用一备。每小时加氯量: 293。93/24=12。2Kg/d设计中采用ZJ-1型转子加氯机。3。平流式消毒接触池 本设计采用2个3廊道平流式消毒接触池,单池设计计算如下:(1)消毒接触池容积 V=Qt式中 V-接触池单池容积; Q单池污水设计流量 t-消毒接触时间(h),一般采用30min。设计中取Q=0.243m/s,t=30min。 V=0。2433060=437.

32、4m3(2)消毒接触池表面积 F=Vh2式中 F-消毒接触池单池表面积; h2消毒接触池有效水深。 设计中取h2=2.5m F=437.42.5=174.96m2(3)消毒接触池池长: L,=FB式中L,消毒接触池廊道总长; B消毒接触池廊道单宽。设计中取B=4m L,=174.964=43.74m消毒接触池采用3廊道,消毒接触池长 L=43.743=14。58 设计中取15m 校核长宽比: LB=10.7510 合乎要求。 (4)池高 H=h1+h2 式中 h1超高(m),一般采用0.3m; h2有效水深(m)。 H=0。3+2.5=2。8m (5)进水部分 每个消毒接触池的进水管管径D=6

33、00mm,v=1。0m/s。 (6)混合 采用管道混合的方式,加氯管线直接接入消毒接触池进水管,为增强混合效果,加氯点后接D=600mm的静态混合器. (7)出水部分 H=Qnmb2g23 式中 H-堰上水头(m); n消毒接触池个数; m流量系数,一般采用0。42; b-堰宽,数值等于池宽(m)。 设计中取n=2,b=4。0m H=0.48620.4242g23=0.10m八、污泥处理构筑物设计计算污水处理厂在处理污水的同时,每日要产生大量的污泥,这些污泥若不进行有效处理,必然对环境造成二次污染.这些污泥按其来源可分为初沉污泥和剩余污泥。初沉污泥是来自于初次沉淀池的污泥,污泥含水率较低,一般

34、不需要浓缩处理,可直接进行消化、脱水处理。剩余污泥来源于曝气池,活性污泥微生物在降解有机物的同时自身污泥量也在不断增长,为保持曝气池内污泥量的平衡,每日增加的污泥量必须排出处理系统,这一部分被称作剩余污泥。剩余污泥含水率较高,需要先进行浓缩处理,然后进行消化、脱水处理。1、初沉池污泥量计算 由前面资料可知,初沉池采用间歇排泥的运作方式,每4小时排一次泥。(1)、按水中悬浮物计算 V=QC1-C224T100K2100-p0n 式中 取T=4h,p0=97%, V=0.3473600(0.407-0.40.407)41001000(100-97)2 =21m3 初沉池污泥量Q=2621=252

35、m3/d=21m3/次 以每次排泥时间30min计,每次排泥量0.0117m3/s2、剩余污泥量计算 (1)曝气池内每日增加的污泥量 X=YSa-SeQ-KdVXV式中 Sa=187.5mg/L, Se=20mg/L,Y=0。6,V=5109.5m3, XV=2500mg/L, Kd=0.1. X=0.6187.5-20*300010000.1*5109.5*25001000 =1737.6Kg/d (2)曝气池每日排出的剩余污泥量 Q2=XfXr, 式中 f0。75 Xr-回流污泥浓度。设计中取Q=12000mg/L。 Q2=1737.60.7512000/1000=193.1m3/d=0.0027m3/s 3、辐流浓缩池 污泥浓缩的对象是颗粒间的空隙水,浓缩的目的在于缩小污泥的体积,便于后续污泥处理,常用污泥浓缩池分为竖流浓缩池和辐流浓缩池两种,设计中一般采用辐流浓缩池。浓缩前污泥量含水率97%,浓缩后污泥含水率97%。 进入浓缩池的剩余污泥量0.0027m3/s=9.72m3/h(1)、沉淀池有效部分面积 F=QCG 式中 C流入浓缩池的剩余污泥浓度,一般采用10kg/m3; G-
