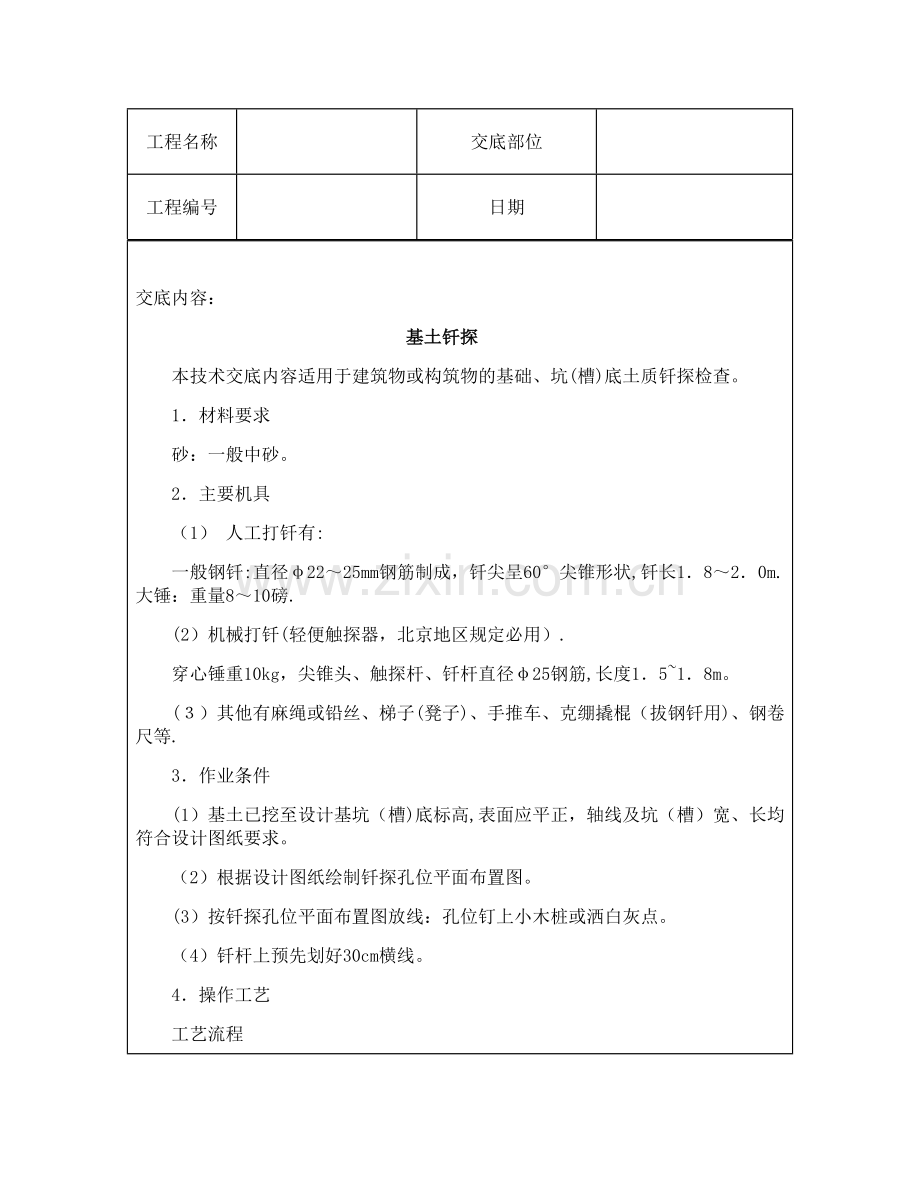

Amber demo工程名称交底部位工程编号日期交底内容：基土钎探本技术交底内容适用于建筑物或构筑物的基础、坑(槽)底土质钎探检查。1材料要求砂：一般中砂。2主要机具（1） 人工打钎有:一般钢钎:直径2225mm钢筋制成，钎尖呈60尖锥形状,钎长1820m.大锤：重量810磅.(2）机械打钎(轻便触探器，北京地区规定必用）.穿心锤重10kg，尖锥头、触探杆、钎杆直径25钢筋,长度1518m。(）其他有麻绳或铅丝、梯子(凳子)、手推车、克绷撬棍（拔钢钎用)、钢卷尺等.3作业条件(1）基土已挖至设计基坑（槽)底标高,表面应平正，轴线及坑（槽）宽、长均符合设计图纸要求。（2）根据设计图纸绘制钎探孔位平面布置图。(3）按钎探孔位平面布置图放线：孔位钉上小木桩或洒白灰点。（4）钎杆上预先划好30cm横线。4操作工艺工艺流程确定打钎顺序就位打钎拔钎移位整理记录记录锤击数检查孔深灌砂（1)就位打钎：1）人工打钎:将钎尖对准孔位，一人扶正钢钎,一人站在操作凳子上，用大锤打钎端头，锤举高度一般为5070cm，将钎垂直打入土层中.2）机械打钎：将触探杆尖对准孔位,再把穿心锤套在钎杆上，扶正钎杆、拉起穿心锤,使其自由下落，锤距为50cm,将触探杆竖直打入土层中。（2)记录锤击数:钎杆每打入土层30cm时记录一次锤击数.钎探深度如设计无规定时,一般按表1309执行.(3）拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管,利用杠杆原理，将钎拔出.每拔出一段将绳套往下移一段，余此类推,直至完全拔出为止.（4）移位：将钎杆或触器搬到下一孔位,以便继续打钎。（5）灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即或进行灌砂。灌砂时，每填入30cm左右时，可用钢筋棒捣实一次。灌砂有两种形式，一种是每孔打完或几孔打完灌一次，另一种是每天打完,统一灌一次.(6)整理记录:按孔顺序编号，将锤击数填入统一表格内，字迹要清楚,再经过打钎人员签字后归档.(7)冬雨期施工1）基土受雨后不能进行钎探。2）基土在冬季钎探时,每打几孔后及时掀盖保温材料一次,不能大面积掀盖,以免基土受冻.5质量标准(1）保证项目钎探深度必须符合要求，锤击数记录准确，不得作假钎。(2）基本项目钎位基本准确,探孔不得遗漏。钎孔灌砂应密实。6成品保护钎探完毕后，应作好标记，保护好钎孔,未经质量检查、有关工长复验，不得堵塞或灌砂。7应注意的质量问题（1)如打钎不下去时，应请示有关工长,或取消钎孔或移位打钎。不得不打，而任意填锤击数。（2)记录和平面布置图的整理：1）在记录表上用色铅笔或符号将不同（锤击数)的钎孔分开。 2）在钎孔平面布置图上,注明过硬或过软孔号的位置，把枯井或坟墓等尺寸画上，以便设计勘察人员或有关部门验槽时分析处理.技术负责人：交底人:接交人:
