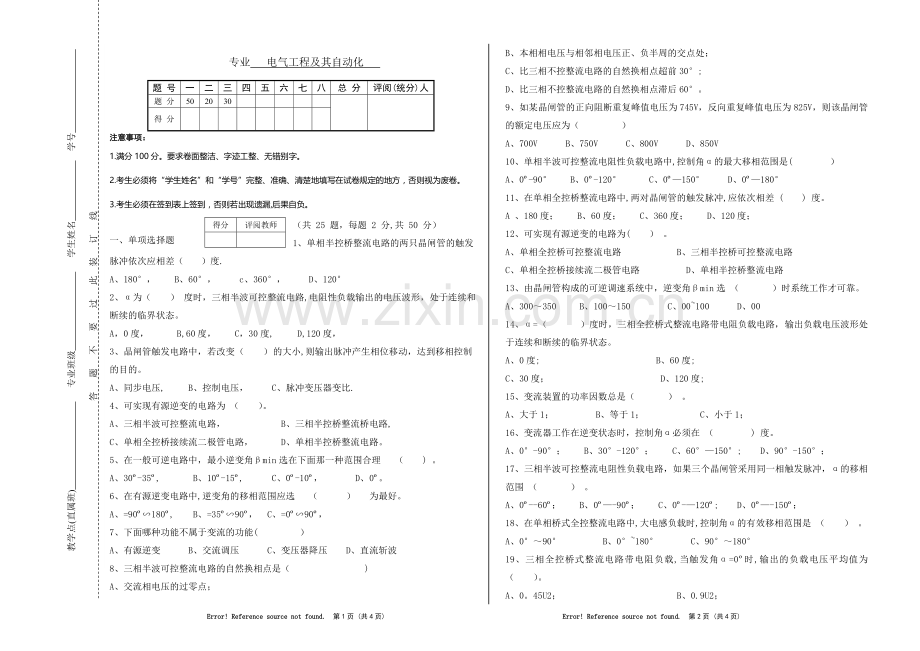

1、教学点(直属班) 专业班级 学生姓名 学号 答 题 不 要 过 此 装 订 线 专业 电气工程及其自动化 题 号一二三四五六七八总 分评阅(统分)人题 分502030得 分注意事项:1.满分100分。要求卷面整洁、字迹工整、无错别字。2.考生必须将“学生姓名”和“学号”完整、准确、清楚地填写在试卷规定的地方,否则视为废卷。3.考生必须在签到表上签到,否则若出现遗漏,后果自负。得分评阅教师一、单项选择题(共 25 题,每题 2 分,共 50 分)1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差( )度.A、180, B、60, c、360, D、1202、为( ) 度时,三相半波可控整流电
2、路,电阻性负载输出的电压波形,处于连续和断续的临界状态。A,0度, B,60度, C,30度, D,120度,3、晶闸管触发电路中,若改变 ( ) 的大小,则输出脉冲产生相位移动,达到移相控制的目的。A、同步电压, B、控制电压, C、脉冲变压器变比.4、可实现有源逆变的电路为 ( )。A、三相半波可控整流电路, B、三相半控桥整流桥电路,C、单相全控桥接续流二极管电路, D、单相半控桥整流电路。5、在一般可逆电路中,最小逆变角min选在下面那一种范围合理 ( ) 。A、30-35, B、10-15, C、0-10, D、0。6、在有源逆变电路中,逆变角的移相范围应选 ( ) 为最好。A、=9
3、0180, B、=3590, C、=090,7、下面哪种功能不属于变流的功能( )A、有源逆变B、交流调压C、变压器降压D、直流斩波8、三相半波可控整流电路的自然换相点是( )A、交流相电压的过零点;B、本相相电压与相邻相电压正、负半周的交点处;C、比三相不控整流电路的自然换相点超前30;D、比三相不控整流电路的自然换相点滞后60。9、如某晶闸管的正向阻断重复峰值电压为745V,反向重复峰值电压为825V,则该晶闸管的额定电压应为( )A、700VB、750VC、800VD、850V10、单相半波可控整流电阻性负载电路中,控制角的最大移相范围是( )A、0-90B、0-120C、0150 D、
4、018011、在单相全控桥整流电路中,两对晶闸管的触发脉冲,应依次相差 ( ) 度。A 、180度; B、60度; C、360度; D、120度;12、可实现有源逆变的电路为( ) 。A、单相全控桥可控整流电路 B、三相半控桥可控整流电路C、单相全控桥接续流二极管电路 D、单相半控桥整流电路13、由晶闸管构成的可逆调速系统中,逆变角min选 ( )时系统工作才可靠。A、300350 B、100150 C、00100 D、0014、= ( )度时,三相全控桥式整流电路带电阻负载电路, 输出负载电压波形处于连续和断续的临界状态。A、0度; B、60度;C、30度; D、120度;15、变流装置的功
5、率因数总是( ) 。A、大于1; B、等于1; C、小于1;16、变流器工作在逆变状态时,控制角必须在 ( ) 度。A、0-90; B、30-120; C、60150; D、90-150;17、三相半波可控整流电阻性负载电路,如果三个晶闸管采用同一相触发脉冲,的移相范围 ( ) 。A、0-60; B、0-90; C、0-120; D、0-150;18、在单相桥式全控整流电路中,大电感负载时,控制角的有效移相范围是 ( ) 。A、090 B、0180 C、9018019、三相全控桥式整流电路带电阻负载,当触发角=0时,输出的负载电压平均值为 ( )。A、0。45U2; B、0.9U2;C、1.1

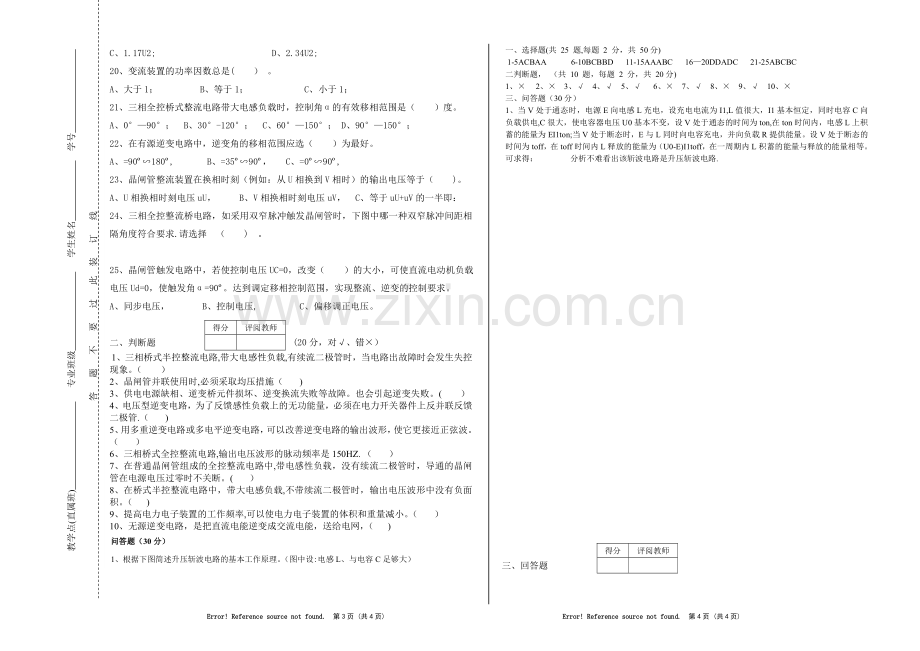

6、7U2; D、2.34U2;20、变流装置的功率因数总是( ) 。A、大于1; B、等于1; C、小于1;21、三相全控桥式整流电路带大电感负载时,控制角的有效移相范围是( )度。A、090; B、30-120; C、60150; D、90150;22、在有源逆变电路中,逆变角的移相范围应选( )为最好。A、=90180, B、=3590, C、=090,23、晶闸管整流装置在换相时刻(例如:从U相换到V相时)的输出电压等于( )。A、U相换相时刻电压uU, B、V相换相时刻电压uV, C、等于uU+uV的一半即:24、三相全控整流桥电路,如采用双窄脉冲触发晶闸管时,下图中哪一种双窄脉冲间距相
7、隔角度符合要求.请选择( )。25、晶闸管触发电路中,若使控制电压UC=0,改变( )的大小,可使直流电动机负载电压Ud=0,使触发角=90。达到调定移相控制范围,实现整流、逆变的控制要求。A、同步电压, B、控制电压, C、偏移调正电压。得分评阅教师二、判断题(20分,对、错)1、三相桥式半控整流电路,带大电感性负载,有续流二极管时,当电路出故障时会发生失控现象。( )2、晶闸管并联使用时,必须采取均压措施( )3、供电电源缺相、逆变桥元件损坏、逆变换流失败等故障。也会引起逆变失败。( )4、电压型逆变电路,为了反馈感性负载上的无功能量,必须在电力开关器件上反并联反馈二极管.( )5、用多重
8、逆变电路或多电平逆变电路,可以改善逆变电路的输出波形,使它更接近正弦波。( )6、三相桥式全控整流电路,输出电压波形的脉动频率是150HZ.( )7、在普通晶闸管组成的全控整流电路中,带电感性负载,没有续流二极管时,导通的晶闸管在电源电压过零时不关断。( )8、在桥式半控整流电路中,带大电感负载,不带续流二极管时,输出电压波形中没有负面积。( )9、提高电力电子装置的工作频率,可以使电力电子装置的体积和重量减小。( )10、无源逆变电路,是把直流电能逆变成交流电能,送给电网,( )得分评阅教师三、回答题问答题(30分)1、根据下图简述升压斩波电路的基本工作原理。(图中设:电感L、与电容C足够大
9、) 一、选择题(共 25 题,每题 2 分,共 50分)1-5ACBAA 6-10BCBBD 11-15AAABC 1620DDADC 21-25ABCBC二判断题, (共 10 题,每题 2 分,共 20分)1、 2、 3、 4、 5、 6、 7、 8、 9、 10、三、问答题(30分)1、当V处于通态时,电源E向电感L充电,设充电电流为I1,L值很大,I1基本恒定,同时电容C向负载供电,C很大,使电容器电压U0基本不变,设V处于通态的时间为ton,在ton时间内,电感L上积蓄的能量为EI1ton;当V处于断态时,E与L同时向电容充电,并向负载R提供能量。设V处于断态的时间为toff,在toff时间内L释放的能量为(U0-E)I1toff,在一周期内L积蓄的能量与释放的能量相等。可求得: 分析不难看出该斩波电路是升压斩波电路.Error! Reference source not found. 第3页 (共4页) Error! Reference source not found. 第4页 (共4页)
