电路简单计算

精品文档

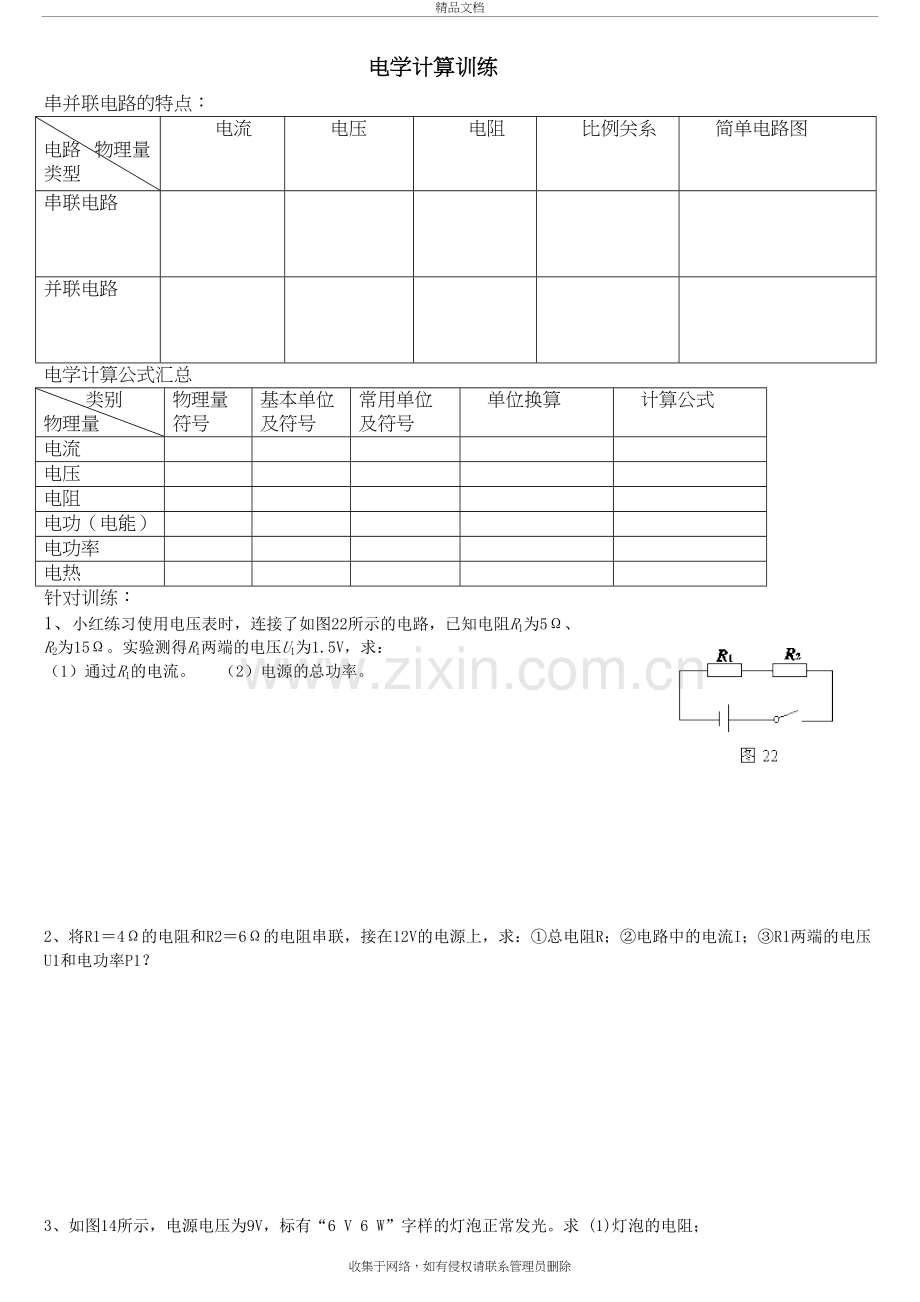

电学计算训练
串并联电路的特点：

电路 物理量
类型
电流
电压
电阻
比例关系

简单电路图
串联电路

并联电路

电学计算公式汇总
类别
物理量
物理量
符号
基本单位
及符号
常用单位
及符号
单位换算
计算公式
电流

电压

电阻

电功（电能）

电功率

电热

针对训练：
1、小红练习使用电压表时，连接了如图22所示的电路，已知电阻R1为5Ω、 R2为15Ω。实验测得R1两端的电压U1为1.5V，求：
（1）通过R1的电流。   （2）电源的总功率。

2、将R1＝4Ω的电阻和R2＝6Ω的电阻串联，接在12V的电源上，求：①总电阻R；②电路中的电流I；③R1两端的电压U1和电功率P1？

3、如图14所示，电源电压为9V，标有“6 V 6 W”字样的灯泡正常发光。求 (1)灯泡的电阻；
(2)电阻R的阻值大小和电功率？

4、（2009年辽宁省十二市）（8分）如图所示，小灯泡Ｌ标有“2.5V”字样。闭合开关Ｓ后，灯泡Ｌ正常发光，此时电流表和电压表的示数分别是0.14Ａ和6Ｖ。求：
（１）电阻Ｒ的阻值
（２）此时灯Ｌ消耗的功率

5、如图19所示，电源电压U=12V，电热丝R1=4Ω，R2=8Ω。
(1)(3分)开关S闭合后电流表的示数为多少？
(2)(3分)开关S闭合后，电热丝R2在10s内产生的热量是多少？

6、如图甲所示是两电阻R1、R2各自的U-I图线。
求：（1）电阻R1的阻值为多大？
（2）如果把R1、R2两个电阻串联接成如图乙所示的电路时，电流表的示数为0.1A。求：①电阻R2的电功率。②电阻R1、R2在1min内消耗的电能之和。
