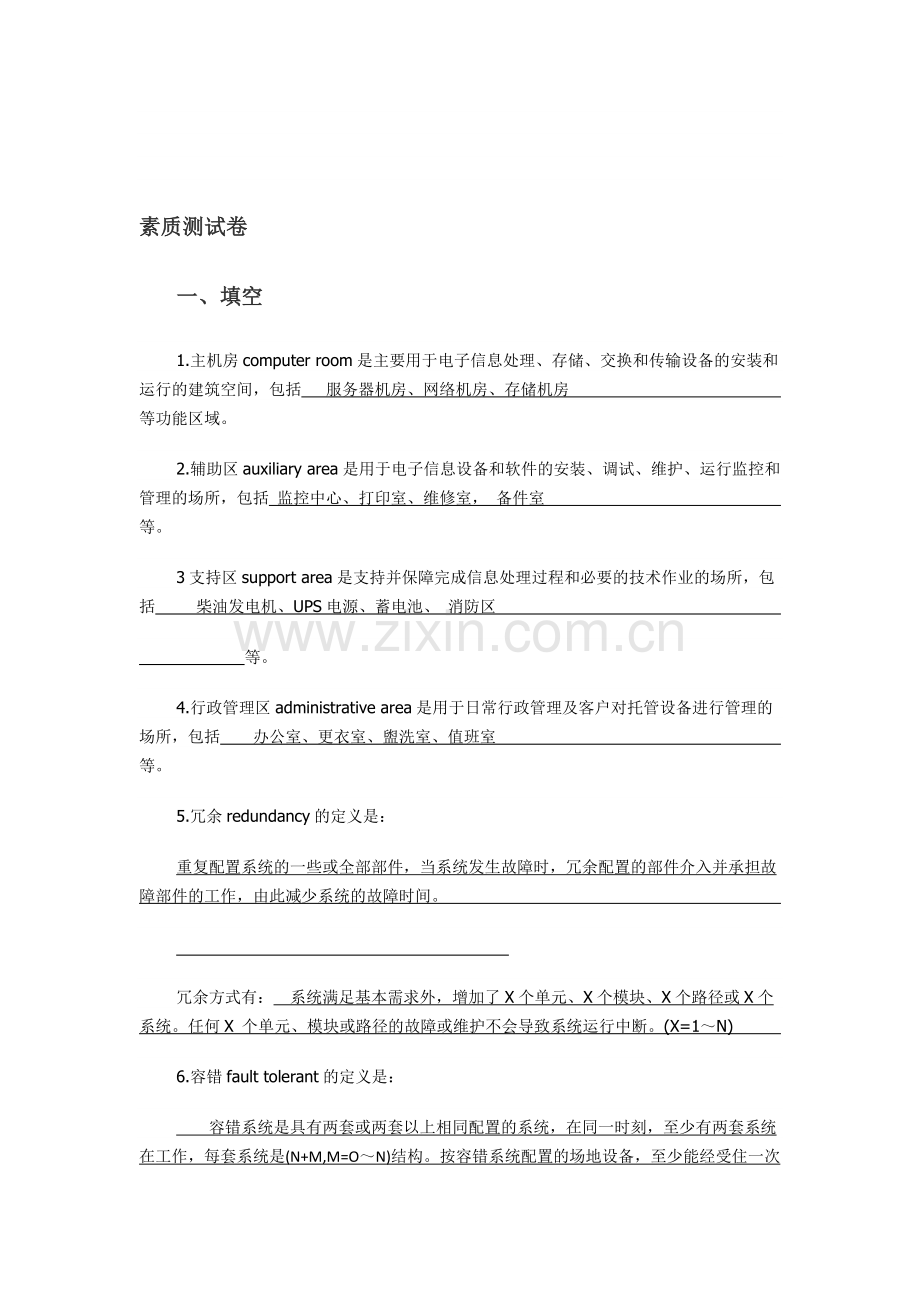

素质测试卷
一、填空
1.主机房computer room是主要用于电子信息处理、存储、交换和传输设备的安装和运行的建筑空间，包括 服务器机房、网络机房、存储机房 等功能区域。
2.辅助区auxiliary area是用于电子信息设备和软件的安装、调试、维护、运行监控和管理的场所，包括 监控中心、打印室、维修室， 备件室 等。
3支持区support area是支持并保障完成信息处理过程和必要的技术作业的场所，包括 柴油发电机、UPS电源、蓄电池、 消防区
等。
4.行政管理区administrative area是用于日常行政管理及客户对托管设备进行管理的场所，包括 办公室、更衣室、盥洗室、值班室 等。
5.冗余redundancy的定义是：
重复配置系统的一些或全部部件，当系统发生故障时，冗余配置的部件介入并承担故障部件的工作，由此减少系统的故障时间。

冗余方式有： 系统满足基本需求外，增加了X个单元、X个模块、X个路径或X个系统。任何X 个单元、模块或路径的故障或维护不会导致系统运行中断。(X=1～N)
6.容错fault tolerant的定义是：
容错系统是具有两套或两套以上相同配置的系统，在同一时刻，至少有两套系统在工作，每套系统是(N+M,M=O～N)结构。按容错系统配置的场地设备，至少能经受住一次严重的突发设备故障或人为操作失误事件而不影响系统的运行。相当于设备采用一主一备方式。

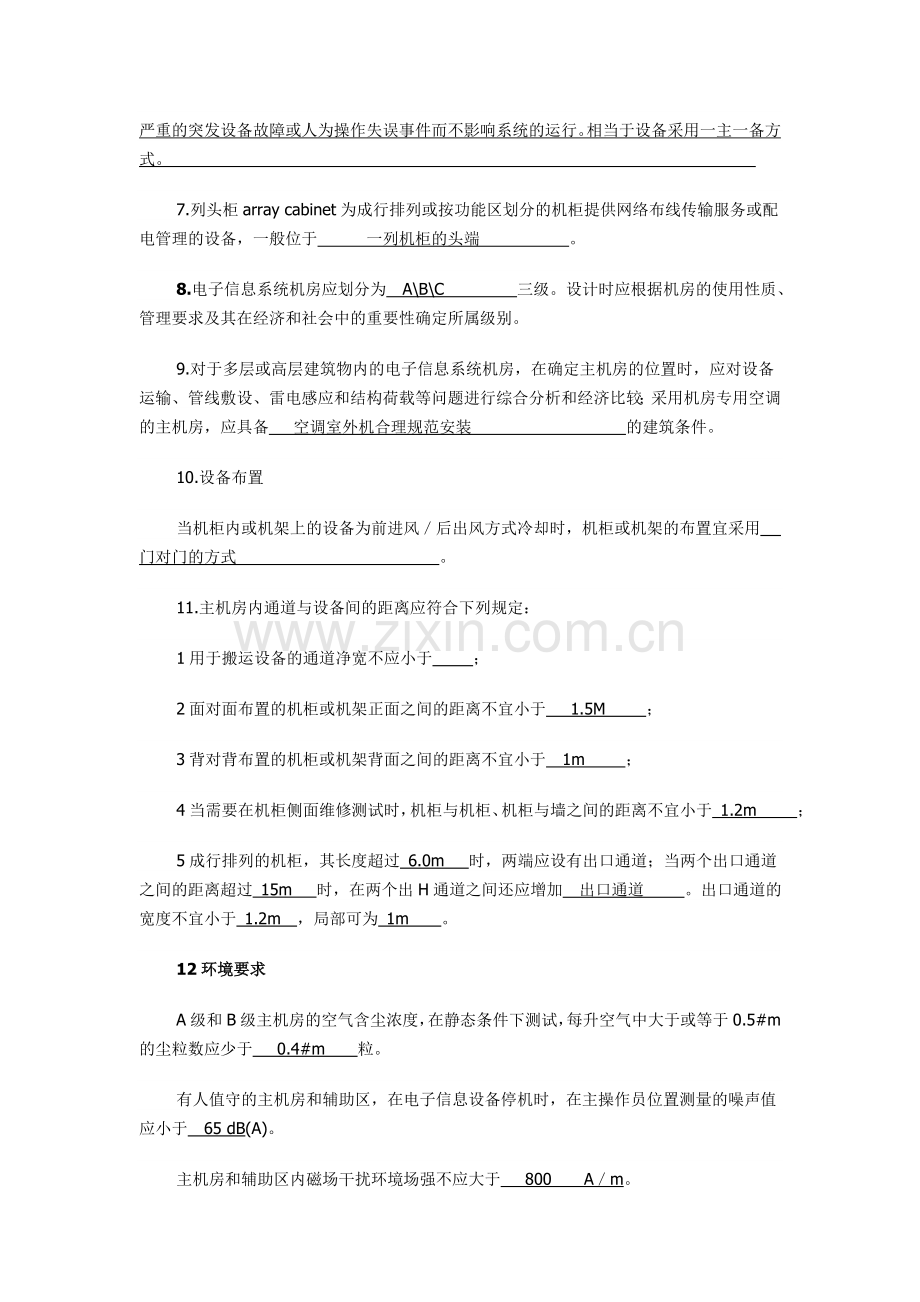

7.列头柜array cabinet为成行排列或按功能区划分的机柜提供网络布线传输服务或配电管理的设备，一般位于 一列机柜的头端 。
8.电子信息系统机房应划分为 A\B\C 三级。设计时应根据机房的使用性质、管理要求及其在经济和社会中的重要性确定所属级别。
9.对于多层或高层建筑物内的电子信息系统机房，在确定主机房的位置时，应对设备运输、管线敷设、雷电感应和结构荷载等问题进行综合分析和经济比较；采用机房专用空调的主机房，应具备 空调室外机合理规范安装 的建筑条件。
10.设备布置
当机柜内或机架上的设备为前进风／后出风方式冷却时，机柜或机架的布置宜采用 门对门的方式 。
11.主机房内通道与设备间的距离应符合下列规定：
1用于搬运设备的通道净宽不应小于 ；
2面对面布置的机柜或机架正面之间的距离不宜小于 1.5M ；
3背对背布置的机柜或机架背面之间的距离不宜小于 1m ；
4当需要在机柜侧面维修测试时，机柜与机柜、机柜与墙之间的距离不宜小于 1.2m ；
5成行排列的机柜，其长度超过 6.0m 时，两端应设有出口通道；当两个出口通道之间的距离超过 15m 时，在两个出H通道之间还应增加 出口通道 。出口通道的宽度不宜小于 1.2m ，局部可为 1m 。
12环境要求
A级和B级主机房的空气含尘浓度，在静态条件下测试，每升空气中大于或等于0.5#m的尘粒数应少于 0.4#m 粒。
有人值守的主机房和辅助区，在电子信息设备停机时，在主操作员位置测量的噪声值应小于 65 dB(A)。
主机房和辅助区内磁场干扰环境场强不应大于 800 A／m。
 13 建筑与结构
主机房净高应根据机柜高度及通风要求确定，且不宜小于 2.6m 。 变形缝 不应穿过主机房。
主机房和辅助区不应布置在用水区域的垂直下方，不应与振动和电磁干扰源为邻。围护结构的材料选型应满足 保温、隔热、防火、防潮、少产尘 等要求。
主机房宜设置单独 出入口 ，当与其他功能用房共用出入口时，应避免 人流和物流 的交叉。
面积大于100平米的主机房，安全出口不应少于两个，且应分散布置。面积不大于100平米的主机房，可设置一个安全出口，并可通过其他相邻房间的门进行疏散。门应向 疏散方向
开启，且应 自动 关闭，并应保证在任何情况下均能从机房内开启。走廊、楼梯间应畅通，并应有明显的 安全通道 标志。
活动地板下的空间只作为电缆布线使用时，地板高度不宜小于250mm；活动地板下的地面和四壁装饰，可采用水泥砂浆抹灰；地面材料应平整、耐磨；
活动地板下的空间既作为电缆布线，又作为空调静压箱时，地板高度不宜小于 ；活动地板下的地面和四壁装饰应采用不起尘、不易积灰、易于清洁的材料；楼板或地面应采取保温、防潮措施，地面垫层宜配筋，维护结构宜采取防结露措施。
A级和B级电子信息系统机房的主机房不宜设置外窗。当主机房设有外窗时，应采用
双层 固定窗，并应有良好的气密性。不间断电源系统的电池室设有外窗时，应避免
阳光 直射。
14 空气调节
空调系统夏季冷负荷应包括下列内容：
1 机房内设备的散热 ；
2 建筑围护结构得热 ；
3 通过外窗进入的太阳辐射热 ；
4 人体散热 ；
5 照明装置散热 ；
6 新风负荷 ；
7 伴随各种散湿过程产生的潜热 。
空调系统湿负荷应包括下列内容：
1 人体散湿 ；
2 新风负荷 。
15电气
供配电系统应为电子信息系统的可扩展性预留备用容量。户外供电线路不宜采用架空方式敷设。当户外供电线路采用具有金属外护套的电缆时，在电缆进出建筑物处应将金属外护套 接地 。
电子信息系统机房应由 专用配电变压器或专用回路 供电，变压器宜采用 干式 变压器。
电子信息系统机房内的低压配电系统不应采用 TN-C 系统。电子信息设备的配电应按设备要求确定。
电子信息设备应由 不间断电源 系统供电。不间断电源系统应有 手动 旁路装置。确定不间断电源系统的基本容量时应留有余量。
用于电子信息系统机房内的动力设备与电子信息设备的不间断电源系统应由 不同 回路配电。
A级电子信息系统机房应配置后备 柴油发电机 系统，当市电发生故障时，后备柴油发电机应能承担全部负荷的需要。
后备柴油发电机的容量应 不间断电源系统、空调和制冷设备的基本容量及应急照明和关系到生命安全 等需要的负荷容量。
并列运行的柴油发电机，应具备 自动和手动 并网功能。
柴油发电机周围应设置 检修用照明和维修电源 ，电源宜由 不间断电源 系统供电。
市电与柴油发电机的切换应采用具有 旁路 功能的自动转换开关。自动转换开关检修时，不应影响电源的切换。
敷设在隐蔽通风空间的低压配电线路应采用阻燃铜芯电缆，电缆应沿线槽、桥架或局部穿管敷设；当配电电缆线槽(桥架)与通信缆线线槽(桥架)并列或交叉敷设时，配电电缆线槽(桥架)应敷设在通信缆线线槽(桥架)的 下 方。活动地板下作为空调静压箱时，电缆线槽(桥架)的布置不应 阻断 气流通路。
配电线路的中性线截面积不应小于相线截面积；单相负荷应 均匀地 分配在三相线路上。
主机房和辅助区内的主要照明光源应采用 高效节能 荧光灯，荧光灯镇流器的谐波限值应符合现行国家标准《电磁兼容限值谐波电流发射限值》GB 17625.1的有关规定，灯具应采取分区、分组的控制措施。
电子信息系统机房内所有设备的金属外壳、各类金属管道、金属线槽、建筑物金属结构等必须进行 等电位连接并接地 。
16 机房布线
当主机房内的机柜或机架成行排列或按功能区域划分时，宜在主配线架和机柜或机架之间设置 配线列头柜;采用冗余配置，保障信息、语音、多媒体等各类应用可灵活互换、互为备份。 。
17 机房监控与安全防范
环境和设备监控系统、安全防范系统可设置在同一个监控中心内，各系统供电电源应可靠，宜采用独立不间断电源系统电源供电，当采用集中不间断电源系统电源供电时，应单独回路配电。
主机房和辅助区内有可能发生水患的部位应设置 漏水检测盒报警装置 ；强制排水设备的运行状态应纳入监控系统；进入主机房的水管应分别加装 电动和手动 阀门。
18 给水排水
电子信息系统机房内的给水排水管道应采取 防渗漏和防结露 措施。
穿越主机房的给水排水管道应暗敷或采取防漏保护的套管。管道穿过主机房墙壁和楼板处应设置套管，管道与套管之间应采取密封措施。
主机房和辅助区设有地漏时，应采用 洁净室内 地漏或 自闭式 地漏，地漏下应加设 水封
装置，并应采取防止水封损坏和反溢措施。
19 消防
灭火系统控制器应在灭火设备动作之前，联动控制关闭机房的风门、风阀 ，并应停止 空调机 、切断 非消防电源 电源等。
凡设置洁净气体灭火系统的主机房，应配置专用 空气 呼吸器或 氧气 呼吸器。
二、论述题
1、如何勘测现场？
一、平面布局勘测：首先了解机房楼层、实际面积，层高与梁下净高，地板与地板的架高高度以及楼板的承重重量。墙体楼型和厚度、柱子的尺寸与数量、门窗的数量与尺寸、应考虑物流通道、电梯尺寸与楼道尺寸、空调室外机摆放位置。周边是否有火源及水源的环境，空调给水是否满足。

2、机房如何选址？
1. 机房选址避开容易引起水渗漏的区域，不宜设在用水设备的下层，注意周围没有水管，以防水管破裂，而水淹机房；(考虑空调进水问题)
2. 应避免选择建筑物顶楼、地下室、四面角落等易漏雨、渗水和易遭雷击的单元作计算机机房；
3. 变形缝和伸缩缝不应穿过主机房；
4. 主体结构宜为大跨度大开间的柱网；
5. 机房净高应按面积大小、机柜高度（一般为1.8～2.2m）和通风要求（气流组织所需机柜顶面至吊顶的距离一般为0.4～0.8m）确定。净高一般为2.7～3.0m，因此梁底距地应考虑活动地板距地高度（一般为0.4～0.5m）、机房净高、顶部气体灭火及送排风管线高度及管线交叠的高度，梁底距地不宜小于3.3m；层高最低要求4-4.5米。
6. 机房专用空调的主机与室外机在高差和距离上均有使用要求，因此在确定主机房位置时，应考虑机房专用空调室外机的安装位置。室内外机垂直位差≤22m，管道水平距离≤40m；冷媒管距离越短制冷效果越好。
7. 机房区承重应满足计算机和电子机房设计规范要求，主机房活荷载8～10kN/m2，UPS活荷载8～10kN/m2，电池室电池室活荷载16kN/m2。从经济角度考虑，主机房宜选择在建筑物的低层部位；
8. 为减少雷击造成的电磁感应侵害，主机房宜选择在建筑物低层中心部位，并尽量远离建筑物防雷引下线或外墙结构柱子（其柱内钢筋作为防雷引下线），避免引下线因大电流通过产生的强磁场对电子信息设备的损害；
9. 方便为机房服务的冷冻、空调、UPS、大型信息系统设备等大型设备的运输。运输线路应尽量短，设备搬运通道要足够宽。
10. 综合考虑结构荷载 、雷电感应、安装空调室外机 、设备搬运等因素，机房宜设置在大楼的第二、三层或裙楼的中间层。将机房设置在一楼和地下室虽然从结构荷载 、雷电感应、设备搬运等方面考虑有好处，但有水浸、多尘、虫鼠害之虞，还有安保方面的担忧。如果大楼是高层建筑，且楼下无法安装空调室外机，或者因为其他原因无法在大楼低层建设机房，则宜选择在最高层以下的几个楼层，最好不要选择顶层。因为顶层保温比较困难，还容易发生漏水事故。
11. 机房为A类供电，保证有双市电进入机房内并预留余量。
12. 考虑24台46寸液晶电视监控墙。
考虑空调外机和新风机开口问题

三、作图题
本项目大楼为新建大楼，机房位于大楼主楼二层南侧，辅楼位于大楼东侧（距主楼水平距离10米），共5层；
主楼一层层高6米，二层层高5米，3~9层为标准层，层高4米，主梁高度0.7米。
大楼外墙面采用玻璃幕墙和大理石干挂；
机房层土建设计时承重为1000KN/M2；
要求符合机房要求合理规划平面图，机柜数量要求不少于60台，目前可预计服务器数量大于160台，小机2台，存储2台，网络分内网和外网，要求各功能区进行区分并合理规划，根据TIA 942规划设计，进线区要进行独立区分；根据机柜内设备数量配置响应的数据、KVM及光纤，并考虑一定的冗余；
目前上两台4控64KVM用于服务器区域，进行分散式管理；
大楼提供4路市电至机房层，分别来自两个不同的变压器，请根据需求提交配电容量要求及油机配置要求；
按每个服务器3KW、小机3KW、储存4KW、网配1KW、网络1.5KW 进行相应UPS及精密空调的配置，UPS采用2N的工作模式，单机后备时间为0.5小时；
系统要求：装饰装修系统、配电系统、防雷接地系统、配线系统、KVM系统、动力环境监控系统、UPS、空调系统；
根据需求规划平面图、配电图、配线图并进行清单编制，对装修部分进行成本预算。
