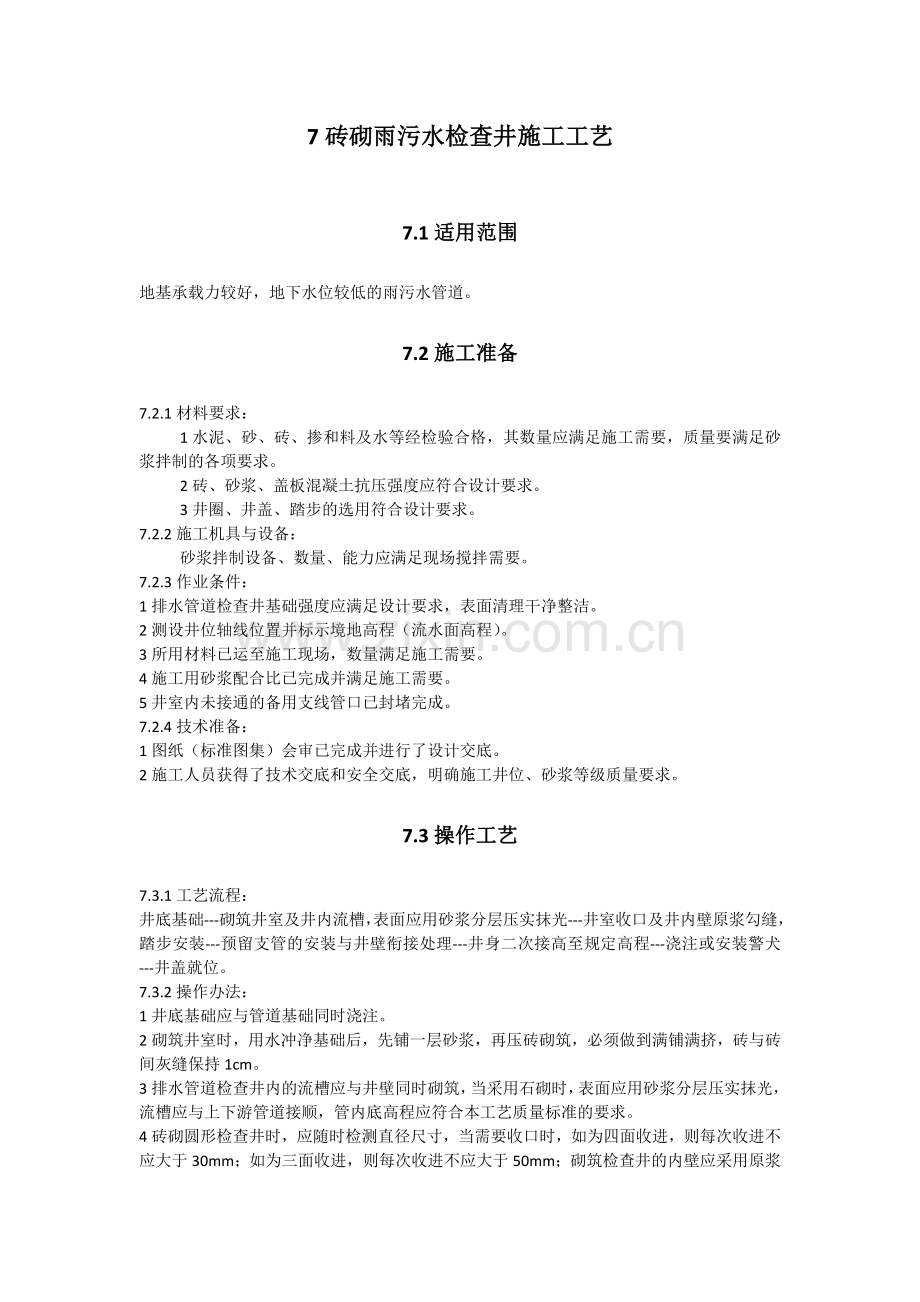

7砖砌雨污水检查井施工工艺

7.1适用范围

地基承载力较好，地下水位较低的雨污水管道。

7.2施工准备

7.2.1材料要求：
1水泥、砂、砖、掺和料及水等经检验合格，其数量应满足施工需要，质量要满足砂浆拌制的各项要求。
2砖、砂浆、盖板混凝土抗压强度应符合设计要求。
3井圈、井盖、踏步的选用符合设计要求。
7.2.2施工机具与设备：
砂浆拌制设备、数量、能力应满足现场搅拌需要。
7.2.3作业条件：
1排水管道检查井基础强度应满足设计要求，表面清理干净整洁。
2测设井位轴线位置并标示境地高程（流水面高程）。
3所用材料已运至施工现场，数量满足施工需要。
4施工用砂浆配合比已完成并满足施工需要。
5井室内未接通的备用支线管口已封堵完成。
7.2.4技术准备：
1图纸（标准图集）会审已完成并进行了设计交底。
2施工人员获得了技术交底和安全交底，明确施工井位、砂浆等级质量要求。

7.3操作工艺

7.3.1工艺流程：
井底基础---砌筑井室及井内流槽，表面应用砂浆分层压实抹光---井室收口及井内壁原浆勾缝，踏步安装---预留支管的安装与井壁衔接处理---井身二次接高至规定高程---浇注或安装警犬---井盖就位。
7.3.2操作办法：
1井底基础应与管道基础同时浇注。
2砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm。
3排水管道检查井内的流槽应与井壁同时砌筑，当采用石砌时，表面应用砂浆分层压实抹光，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。
4砖砌圆形检查井时，应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不应大于30mm；如为三面收进，则每次收进不应大于50mm；砌筑检查井的内壁应采用原浆勾缝，在有抹面要求时，内壁抹面应分层压实，外币用砂浆搓缝并应压实。
5砖砌检查井的踏步应随砌随安，位置之前，踏步安装后在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。
6砖砌检查井的预留管应随砌随安，预留管的管径、方向、标高应符合设计要求，管与井壁衔接处应 严密不得漏水，预留支管口应用低强度等级砂浆砌筑封口抹平。
7当砖砌井身不能一次砌完，在二次接高时，应将原砖面得泥土杂物清理干净，再用水清洗砖面并浸透。
8砖砌检查井接入圆管的管口应予井内壁平齐，当接入管径大于300mm时，应砌砖圈加固。管子穿越井室壁或井底，应刘有30-50mm的环缝，用油麻、水泥砂浆，油麻-石棉水泥或黏土填塞并捣实。
9砖砌检查井砌筑至规定高程后，应及时浇注或安装井圈，盖好井盖。
7.3.3冬雨期施工：
1雨期砌筑检查井时，应在管道铺设后一次砌起井身。为了防止漂管，必要时可在检查井的井室底部预留进水孔，但还土前必须砌堵严实。
2冬期砖砌检查井应有覆盖等防寒措施，并应在两端管头加设风挡，必要时可采用抗冻砂浆砌筑。对于特殊严寒低区，管道施工应在解冻后砌筑。

7.4质量标准

7.4.1主控项目：
1地基承载力必须符合设计要求。
2砖与砂浆强度等级必须符合设计要求。
3井盖选用符合设计要求，标识明显。
4井周边回填土必须符合设计要求。
7.4.2一般项目：
1井壁砌筑应位置明确，灰浆饱满，灰缝平整，不得有通缝、瞎缝，抹面压光，不得有空鼓、裂缝等现象。
2井内流槽应平顺圆滑，不得有建筑垃圾等杂物。
3警示盖板尺寸及预留位置应准确，压墙尺寸符合设计要求，勾缝整齐。
4井圈、井盖应完整无损，安装稳固，位置准确。
5井室内未接通的备用支线管口应封堵。
6踏步应安装牢固，位置正确。
7砌筑检查井质量要求允许偏差见表7.4.2.

检查井质量要求允许偏差 表7.4.2
序号

项目
允许偏差（mm）
检查频率
检查方法
范围
点数
1
井室尺寸
长、宽
±20
每座
2
用尺量长宽各计一点
2
直径
每座
2
3
井筒直径
±20
每座
1
用尺量
4
井口高程
农田或绿地
+20，-30
每座
1
用水准仪测量
5
路面
与路面规定一致
每座
1
用水准仪测量
6
井底高程
安装
D≤1500
每座
1
用水准仪测量
7
D＞1500
每座
1
8
顶管

D＜1500
每座
1
用水准仪测量
9
D≥1500
每座
1
10
踏步安装
水平及垂直间距外露长度
±10
每座
1
用尺量取偏差较大者
11
脚窝
高、宽、深
±10
每座
1
用尺量取偏差较大者
12
流槽宽度
±10
每座
1
用尺量
注：1.表中D为管径（mm）。
2.接入检查井的只管管口露出井内壁不大于2cm。
3、农地、绿地中的井口应按有关规范要求高出地面。

7.5质量要求

参加《市政基础设施工程资料管理规程》DBJ01-71-2003.
7.5.1预制混凝土构件，管材进场抽检记录，见表C3-4-3。
7.5.2水泥试验报告，见表C3-4-5。
7.5.3砌筑块（砖）试验报告，见表C3-4-6。
7.5.4砂石验报告表，见表C3-4-7。
7.5.5地基钎探记录，见表C5-2-2。
7.5.6砌筑砂浆抗压强度试验报告，见表C6-2-3。
7.5.7工序（分享）质量评定表，见表C8-3。

7.6安全与环保
7.6.1基础强度达到《北京市给水排水管道工程施工技术规程》DBJ01-47-2000规定强度，并经验收合格后及时试工井室内结构。
7.6.2井室施工作业现场应设护栏和安全标志。
7.6.3井室的踏步材料规格，安置位置，应符合设计规定，作业中应随砌随安，不得砌筑完成后，再凿孔后安装。
7.6.4井室完成后，应及时安装井盖。施工中断未安井盖的井室，必须临时加盖或设围栏、护栏，并加安全标志。
7.6.5位于道路上的井室井盖安装应符合相关标准规范。
7.6.6井室完成后，应及时回填土，清理现场；当日回填土不能完成时，必须设围挡或护栏，并加安全标志。

7.7成品保护
7.7.1砌筑井室施工过程中要注意对预制盖板、砖进行保护，严禁磕碰。
7.7.2井室砌筑完成后，应及时安装井盖或临时加盖，以防止施工垃圾掉入井室内污染井室。
7.7.3要加强对井施及流槽抹面养护以防止出现抹面裂缝。
