煤焦化验员考试题.doc

质量计量检验中心化验员技能水平测定理论试卷
姓名: 成绩：
一、 填空题（每空1分，共30分）
1、根据成煤原始物质和堆积环境的不同，可以把煤分成腐殖煤类、腐泥煤类、腐殖腐泥煤类三种类型。
2、按《标准化法》，我国标准分为国家标准、行业标准、地方标准和企业标准。
3、国标GB/T5447-1997烟煤粘结指数测定中，要求试验煤样制备成粒度小于0。2mm的空气干燥煤样，其中0。1mm～0.2mm的煤粒占全部煤样的20％～35%。
4、测定灰分、挥发分中使用的马弗炉，一般炉后壁有一个插热电偶的小孔,小孔位置应使热电偶插入炉内后其热接点在坩埚底和炉底之间,距炉底20~30mm处。
5、在仲裁分析中遇到有用一般分析试验煤样水分进行校正以及基的换算时,应用通氮干燥法测定一般分析试验煤样水分。
6、在烟煤胶质层指数测定中，煤杯使用部分的杯壁应光滑，不应有条痕和缺凹，每使用50次后应检查一次使用部分的直径。
7、在煤岩分析中，镜质组呈深灰色至浅灰色，无突起，表面相对均匀,形状比较规则，随变质程度增高颜色逐渐变浅.
9、煤炭分析实验方法的精密度，以重复性限和再现性临界差表示。
9、发热量的测定由两个独立的试验组成，即在规定的条件下基准量热物质的燃烧试验(热容量标定)和试样的燃烧试验(测定发热量）。
10、在烟煤胶质层指数测定中，按规定将煤样装入煤杯中，煤杯放在特制的电炉内以规定的升温速度进行单侧加热，煤样则相应形成半焦层、胶质层和未软化的煤样层三个等温层面.
11、量热系统产生单位温升所需的热量称为热量计的有效热容量(简称热容量)。
12、分析试验取样前,应将煤样充分混匀，取样时,应尽可能从煤样容器的不同部位，用多点取样法取出.
13、焦渣形成扁平的块，煤粒的界限不易分清，焦渣上表面有明显银白色金属光泽，下表面银白色光泽更明显，该描述属焦渣特征分类中的不膨胀熔融粘结（5）型。

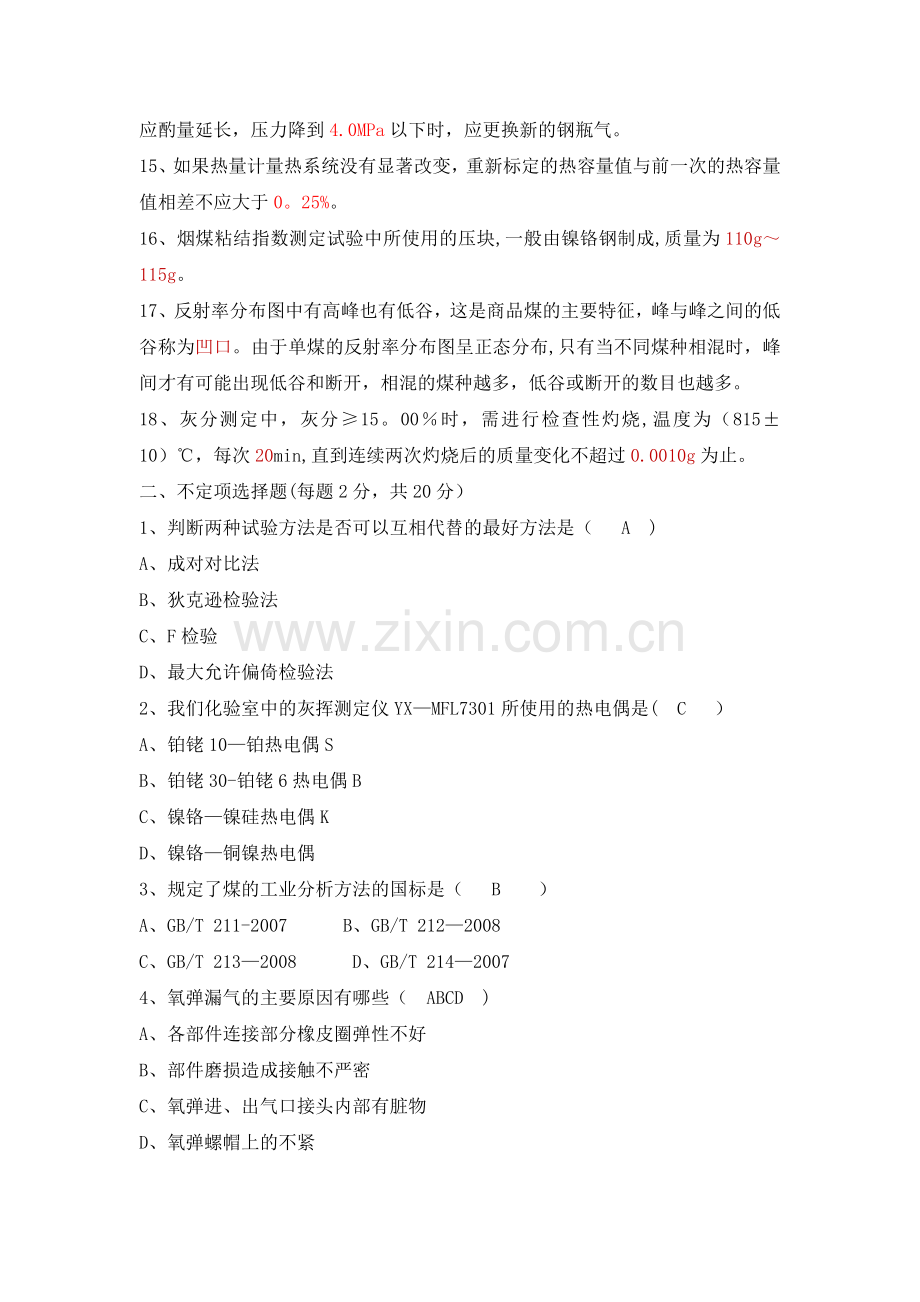

14、在发热量测定实验中，如钢瓶中的氧气压力降到5.0MPa以下时，充氧时间应酌量延长，压力降到4.0MPa以下时，应更换新的钢瓶气。
15、如果热量计量热系统没有显著改变，重新标定的热容量值与前一次的热容量值相差不应大于0。25%。
16、烟煤粘结指数测定试验中所使用的压块,一般由镍铬钢制成,质量为110g～115g。
17、反射率分布图中有高峰也有低谷，这是商品煤的主要特征，峰与峰之间的低谷称为凹口。由于单煤的反射率分布图呈正态分布,只有当不同煤种相混时，峰间才有可能出现低谷和断开，相混的煤种越多，低谷或断开的数目也越多。
18、灰分测定中，灰分≥15。00％时，需进行检查性灼烧,温度为（815±10）℃，每次20min,直到连续两次灼烧后的质量变化不超过0.0010g为止。
二、不定项选择题(每题2分，共20分）
1、判断两种试验方法是否可以互相代替的最好方法是（ A )
A、成对对比法
B、狄克逊检验法
C、F检验
D、最大允许偏倚检验法
2、我们化验室中的灰挥测定仪YX—MFL7301所使用的热电偶是( C ）
A、铂铑10—铂热电偶S
B、铂铑30-铂铑6热电偶B
C、镍铬—镍硅热电偶K
D、镍铬—铜镍热电偶
3、规定了煤的工业分析方法的国标是（ B ）
A、GB/T 211-2007 B、GB/T 212—2008
C、GB/T 213—2008 D、GB/T 214—2007
4、氧弹漏气的主要原因有哪些（ ABCD )
A、各部件连接部分橡皮圈弹性不好
B、部件磨损造成接触不严密
C、氧弹进、出气口接头内部有脏物
D、氧弹螺帽上的不紧
5、不同点火丝在点火时放出的热值有所不同，其中，棉线的点火热为（ D ）
A、6700J/g B、6000J/g C、2500J/g D、17500J/g
6、简单混煤的标准偏差范围是( C )
A、≤0。05 B、0。05~0.1 C、0.1～0。2 D、＞0.2
7、造成灰分测定误差的主要因素有（ ACD )
A、黄铁矿的氧化程度
B、与煤中有机物结合的金属元素被氧化成金属氧化物的程度
C、碳酸盐的分解程度
D、灰中固定的硫的多少
8、热量计的准确度要求为（ BC )
A、5次苯甲酸重复测定结果的相对标准偏差不大于0。20%
B、标准煤样测试结果与标准值都在不确定度范围内
C、苯甲酸作为样品进行5次发热量测定，其平均值与标准热值之差不超过50J/g
D、实际测定值与理论计算值在不确定度范围内
9、煤中全水分测定应注意哪些问题( ABCD ）
A、采集的全水分试样保存在密封良好的容器内，并放在阴凉的地方
B、制样操作要快，最好用密封式破碎机
C、全水分样品送到试验室后应立即测定
D、进行全水分测定的煤样不宜过细
10、 凡需根据水分测定结果进行校正或换算的分析试验，应同时测定煤样水分，如不能同时进行，两者测定也应在尽量短的、煤样水分未发生显著变化的期限内进行，最多不超过（ B ）
A、24h B、5d C、7d D、15d
三、判断题（每题2分，共10分）
1、根据成煤过程中影响因素和结果的不同,成煤过程可分为泥炭化作用（或腐泥化作用)和煤化作用两个阶段。√
2、煤中全硫的测定方法中，用库仑法测得的结果比艾氏卡法低6％左右。√
3、空气干燥是使煤样与空气湿度达到平衡状态.×
4、恒容低位发热量是由恒容高位发热量减去煤中原有的水的气化热后得到的发热量。×
5、水分和灰分高的煤，它的有机质含量就少，发热量低，经济价值就小。√
四、名词解释（每题3分，共15分）
1、一般分析试验煤样:
2、再现性临界差：
3、固定碳：
4、镜质体反射率:
5、粘结指数：
五、解答题（每题5分,共25分）
1、全水分等于内水和外水之和，计算时为什么不能将它们直接相加？
2、简述“重复测定”和“平行测定”的区别。
3、简述库伦测硫仪的工作原理。

4、影响胶质层测定准确度的主要因素有哪些?
5、用本部门5E—S3100A电脑测硫仪测定硫分,导致测量值偏低的原因可能有哪些？
六、计算题(第一题10分,第二题10分,共20分）
1、测得一煤样的Mad=3.77%，Mt=8.6%，St=1。85％,Qb,ad=24546J/g,Had=4.06％,计算该煤样的空气干燥基高位发热量,收到基低位发热量(假设该试验为恒容条件）。
2、某一煤样的挥发分测定值（%）为25。02、25。40、25。45、25。47、25。56、25.58,其中，25.02可疑，用格拉布斯检验法(T检验法）检验它是否需要舍弃.（已知T0.05,6=1。887）
