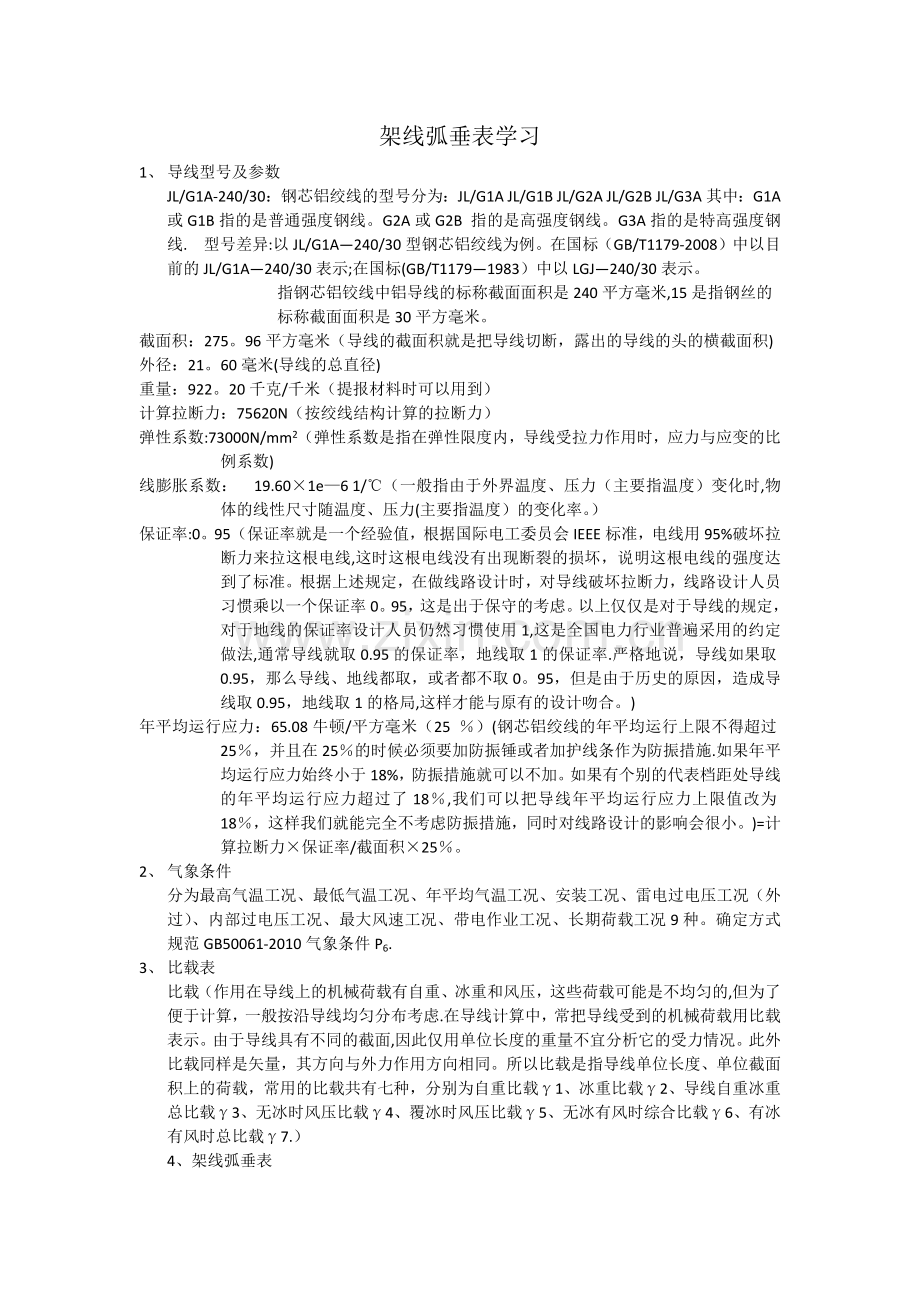

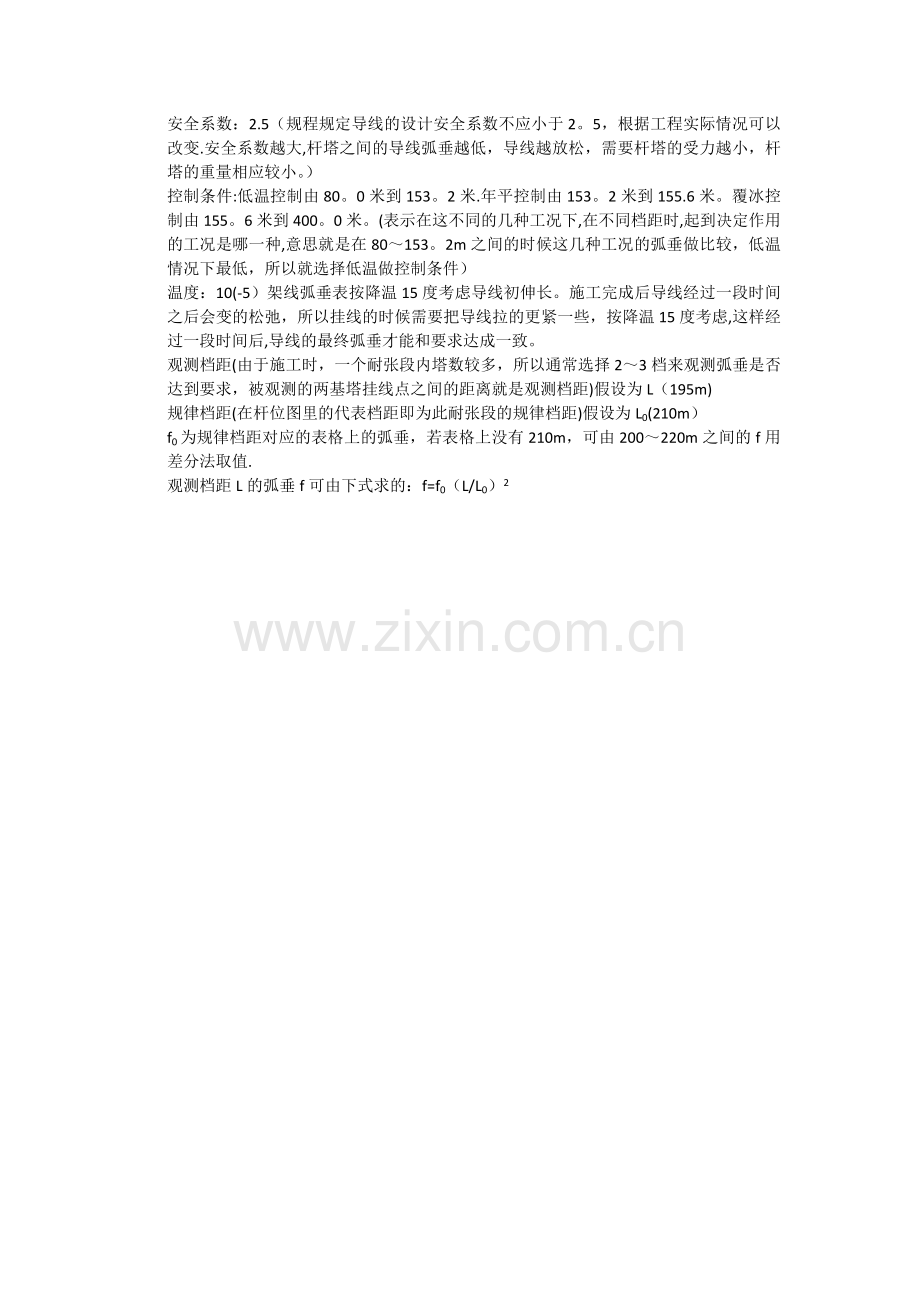

架线弧垂表学习.doc

架线弧垂表学习1、 导线型号及参数JL/G1A-240/30：钢芯铝绞线的型号分为：JL/G1A JL/G1B JL/G2A JL/G2B JL/G3A其中：G1A或G1B指的是普通强度钢线。G2A或G2B 指的是高强度钢线。G3A指的是特高强度钢线.型号差异:以JL/G1A240/30型钢芯铝绞线为例。在国标（GB/T1179-2008）中以目前的JL/G1A240/30表示;在国标(GB/T11791983）中以LGJ240/30表示。指钢芯铝铰线中铝导线的标称截面面积是240平方毫米,15是指钢丝的标称截面面积是30平方毫米。截面积：275。96平方毫米（导线的截面积就是把导线切断，露出的导线的头的横截面积)外径：21。60毫米(导线的总直径)重量：922。20千克/千米（提报材料时可以用到）计算拉断力：75620N（按绞线结构计算的拉断力）弹性系数:73000N/mm2（弹性系数是指在弹性限度内，导线受拉力作用时，应力与应变的比例系数)线膨胀系数： 19.601e6 1/（一般指由于外界温度、压力（主要指温度）变化时,物体的线性尺寸随温度、压力(主要指温度）的变化率。）保证率:0。95（保证率就是一个经验值，根据国际电工委员会IEEE标准，电线用95%破坏拉断力来拉这根电线,这时这根电线没有出现断裂的损坏，说明这根电线的强度达到了标准。根据上述规定，在做线路设计时，对导线破坏拉断力，线路设计人员习惯乘以一个保证率0。95，这是出于保守的考虑。以上仅仅是对于导线的规定，对于地线的保证率设计人员仍然习惯使用1,这是全国电力行业普遍采用的约定做法,通常导线就取0.95的保证率，地线取1的保证率.严格地说，导线如果取0.95，那么导线、地线都取，或者都不取0。95，但是由于历史的原因，造成导线取0.95，地线取1的格局,这样才能与原有的设计吻合。)年平均运行应力：65.08牛顿/平方毫米（25 ）(钢芯铝绞线的年平均运行上限不得超过25，并且在25的时候必须要加防振锤或者加护线条作为防振措施.如果年平均运行应力始终小于18%，防振措施就可以不加。如果有个别的代表档距处导线的年平均运行应力超过了18,我们可以把导线年平均运行应力上限值改为18，这样我们就能完全不考虑防振措施，同时对线路设计的影响会很小。)=计算拉断力保证率/截面积25。2、 气象条件分为最高气温工况、最低气温工况、年平均气温工况、安装工况、雷电过电压工况（外过）、内部过电压工况、最大风速工况、带电作业工况、长期荷载工况9种。确定方式规范GB50061-2010气象条件P6.3、 比载表比载（作用在导线上的机械荷载有自重、冰重和风压，这些荷载可能是不均匀的,但为了便于计算，一般按沿导线均匀分布考虑.在导线计算中，常把导线受到的机械荷载用比载表示。由于导线具有不同的截面,因此仅用单位长度的重量不宜分析它的受力情况。此外比载同样是矢量，其方向与外力作用方向相同。所以比载是指导线单位长度、单位截面积上的荷载，常用的比载共有七种，分别为自重比载1、冰重比载2、导线自重冰重总比载3、无冰时风压比载4、覆冰时风压比载5、无冰有风时综合比载6、有冰有风时总比载7.）4、架线弧垂表安全系数：2.5（规程规定导线的设计安全系数不应小于2。5，根据工程实际情况可以改变.安全系数越大,杆塔之间的导线弧垂越低，导线越放松，需要杆塔的受力越小，杆塔的重量相应较小。）控制条件:低温控制由80。0米到153。2米.年平控制由153。2米到155.6米。覆冰控制由155。6米到400。0米。(表示在这不同的几种工况下,在不同档距时,起到决定作用的工况是哪一种,意思就是在80153。2m之间的时候这几种工况的弧垂做比较，低温情况下最低，所以就选择低温做控制条件）温度：10(-5）架线弧垂表按降温15度考虑导线初伸长。施工完成后导线经过一段时间之后会变的松弛，所以挂线的时候需要把导线拉的更紧一些，按降温15度考虑,这样经过一段时间后,导线的最终弧垂才能和要求达成一致。观测档距(由于施工时，一个耐张段内塔数较多，所以通常选择23档来观测弧垂是否达到要求，被观测的两基塔挂线点之间的距离就是观测档距)假设为L（195m)规律档距(在杆位图里的代表档距即为此耐张段的规律档距)假设为L0(210m）f0为规律档距对应的表格上的弧垂，若表格上没有210m，可由200220m之间的f用差分法取值.观测档距L的弧垂f可由下式求的：f=f0（L/L0）2
