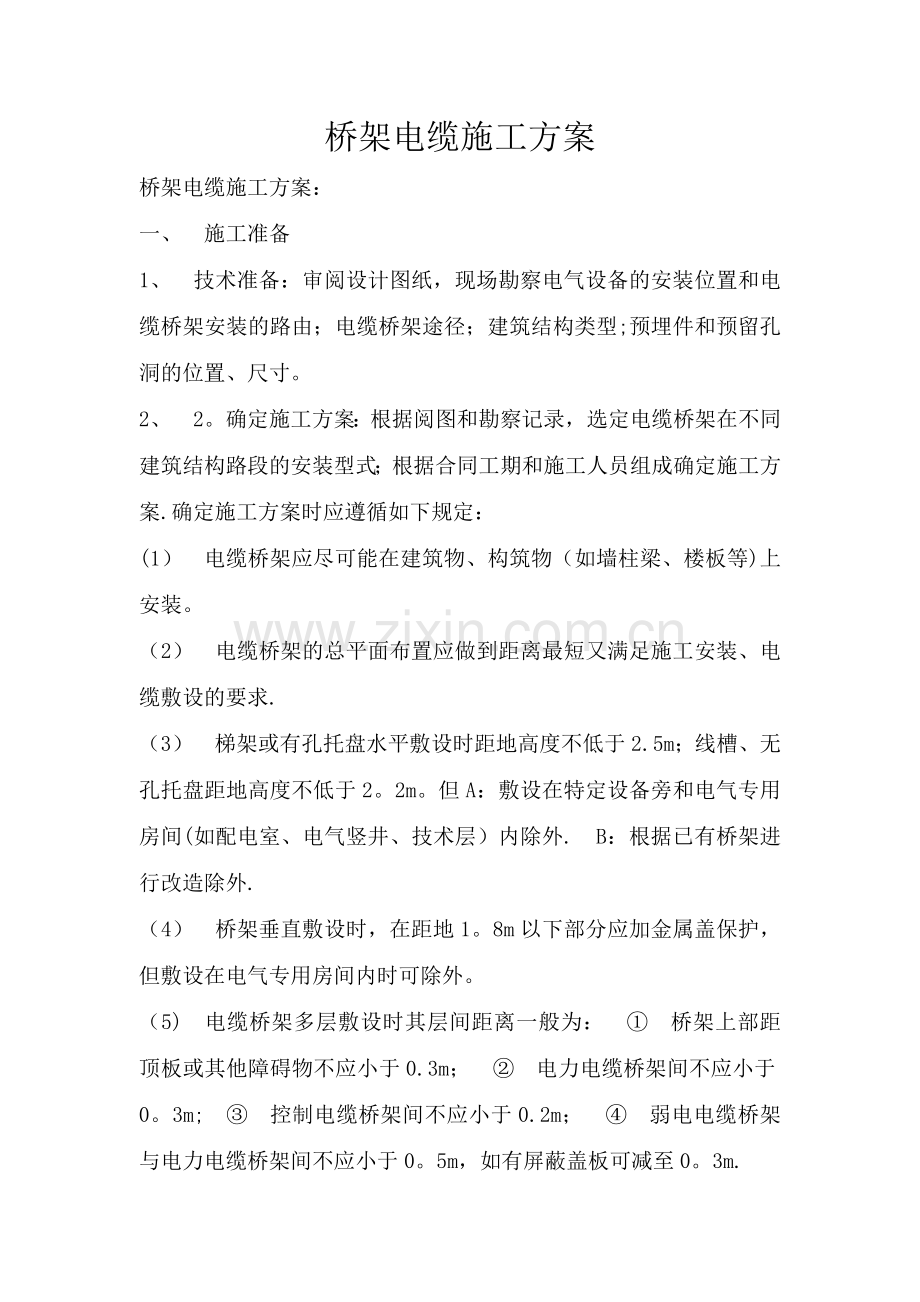

桥架电缆施工方案
桥架电缆施工方案：
一、 施工准备
1、 技术准备：审阅设计图纸，现场勘察电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型;预埋件和预留孔洞的位置、尺寸。
2、 2。确定施工方案：根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确定施工方案.确定施工方案时应遵循如下规定：
(1） 电缆桥架应尽可能在建筑物、构筑物（如墙柱梁、楼板等)上安装。
（2） 电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求.
（3） 梯架或有孔托盘水平敷设时距地高度不低于2.5m；线槽、无孔托盘距地高度不低于2。2m。但A：敷设在特定设备旁和电气专用房间(如配电室、电气竖井、技术层）内除外. B：根据已有桥架进行改造除外.
（4） 桥架垂直敷设时，在距地1。8m以下部分应加金属盖保护，但敷设在电气专用房间内时可除外。
（5) 电缆桥架多层敷设时其层间距离一般为： ① 桥架上部距顶板或其他障碍物不应小于0.3m； ② 电力电缆桥架间不应小于0。3m; ③ 控制电缆桥架间不应小于0.2m； ④ 弱电电缆桥架与电力电缆桥架间不应小于0。5m，如有屏蔽盖板可减至0。3m.
（6） 下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外，均不应敷设在同一层桥架上:
① 1kⅤ以上和1kⅤ以下的电缆； ② 强电、弱电、控制电缆； ③ 应急照明和其他照明电缆； ④ 向一级负荷供电的双路电源电缆。
（7） 几组电缆在同一高度敷设时,各相邻电缆桥架间应考虑维护、检修的需要,一般不宜小于0。6m。
(8) 电缆桥架水平敷设时,支撑跨距一般为1.5～3m，垂直敷设时，固定点间距不大于2m。桥架弯曲半径小于300mm时，应在距弯曲段与直线段接合处300~600mm的直线段侧设一个支撑，当弯曲半径大于300mm时，还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。
（9） 电缆桥架可采用胀管螺栓或在预埋铁件上焊接的方法固定。
（10） 电缆桥架在穿过墙及楼板时，应采取防火隔离措施.
（11) 直线段钢制电缆桥架超过30m，铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩节，其连接宜采用伸缩连接板。电缆桥架跨越建筑物伸缩缝处，应设置伸缩缝或伸缩板。
（12） 电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道下方,否则应采取防腐隔热措施.
二、桥架施工工艺及质量措施：
1、施工程序：
桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设
2、技术要求：
(1)桥架焊缝表面均匀,不得有漏焊、裂纹、夹渣、烧穿、锌瘤等缺陷，喷涂应平整、光滑、均匀、不起皮、无气泡。
（2)在按图施工的前提下，桥架应尽可能在建筑物、构筑物上安装，并应满足安装要求、维修要求。
(3）桥架上部距棚或障碍尽量大于0。3米（个别点可例外）.
(4）桥架水平敷设时，支吊架间距为1。5米，垂直敷设固定点为2米,吊杆规格为ø10～ø12。物应
（5）桥架可螺栓或在预埋铁上焊接固定.
（6)电缆桥架超过30米直线段时，宜采用伸缩连接板。
(7）电缆桥架系统应有可靠的接地，每两节连接应有跨接铜线。
（8）桥架额定荷载时最大挠度值与长度之比小于等于0.01.
（9）事先应考虑好满足桥架上敷设的最大截面电缆的弯曲半径的要求，并考虑好电缆的排列位置。
 三、电缆敷设  ：
(一）工艺流程:
准备工作    沿支架、桥架敷设   挂标示牌    电缆头制作安装    线路检查及绝缘摇测
（二）工艺具体操作要求：
 1、  施工前对电缆进行检查；规格、型号、截面、电 压等级均符合设计要求，外观无扭曲、坏损等现象。
 2、  电缆敷设前进行绝缘摇测;1KV以下电缆,采用 1KV摇表测线间及对地的绝缘电阻应不低于10ΜΩ
3、选好电缆支架的架设点。架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方.
4、清除桥架内的杂物，准备好标示牌等.
5、将电缆敷设机用铁丝牢固固定在电缆桥架上面
（三）、电缆的敷设
 A、电缆敷设
1、敷设方法采用敷设机敷设人力导向牵。
2、电缆沿桥敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最在截面电缆允许弯曲半径为准。
3、不同电压等级的电缆应分层敷设.
4、同等级电压的电缆沿支架敷设时，水平净距不得小 于5㎝
 B、挂标示牌
1、  标示牌规格一致,挂装应牢固。
2、  标示牌应注明电缆编号，规格、型号及电压等级。 3、  在电缆两端、拐弯处、交叉处应挂标示牌。
C、电缆头制作安装
1、  摇测电缆绝缘
1·1选用1KV摇表对电缆进行摇测，绝缘电阻应≥10ΜΩ。
1·2电缆摇测完毕后，应将芯线分别对地放电。
2、  剥、包电缆，套电缆终端头
2·1剥去电缆统包绝缘层，根据不同的相位，使用黄、绿、红、淡兰四色塑料带分别包缠电缆各芯线.
2·2套上电缆终端头套，采用喷灯均匀加热至头套紧缩为止，注意温度不要过热，以免损伤电缆.
 D、压电缆芯线接线端子
1、  从芯线端头量出长度为线鼻子的深度，另加5㎜,剥去电缆芯线绝缘,并在芯线上涂上导电膏。
2、  将芯线插入接线端子内，用压线钳压紧接线端子，压接应在两道以上。
四、人员及工具安排:
人员：综合工日12个,需上工人4人，不需加班。
材料机具：各型电缆桥架及其配件、经纬仪、角磨机、电锤、电钻、扳手、卷尺、电焊机、绝缘电阻测试仪。
五、安全及文明施工:
1、电工、电焊工必须持有经专业考核发放的操作证.
2、电焊工人对进入现场的电焊机，在使用前要严格检查是否漏电，、短路，接触不良等现象后方可使用，严禁使用带病焊机。下班后要及时切断电源,将焊机用防水材料盖好。
3、严格按照国家电气焊安全操作规程施工,严禁违章作业和非电焊工动用电焊机.无操作证的电气焊工不准动用电焊机.
4、用电锤、现场照明灯等电器必须有电工负责接线，并试运正常后其他人方可使用。如果现场潮湿，操作人员必须穿绝缘鞋,带绝缘手套，否则严禁使用
严禁使用铝丝、铜丝、铁丝等代替保险丝使用。
5、电工必须严格执行安全技术操作规程，严禁违章作业。土建及其他工程交叉作业时要作到“一慢、二看、三通过”。在施工中发现不安全因素要及时与施工负责人联系待解决后方可施工，不得危险施工。
6、入施工现场必须戴好安全帽，按规定着装，不戴安全帽严禁进入现场。
7、入施工现场严禁任何人私自动用各种电动机械、工具及其他设备。
8、类现场管理人员必须牢固树立安全第一，预防为主的安全思想，在施工生产进度与安全发生矛盾时必须首先要以安全为第一选择，任何人不得违章指挥施工.
9、禁喝酒后进入施工现场。
10、施工过程中必须作到安全第一，处处想到安全，高空作业要系好安全带，高凳、梯子上作业要做好防滑保护.且一个人操作一人监护.上班不准穿拖鞋、赤脚、赤背.
11、要经常检查配电箱，电动工具等是否接地,电线电缆绝缘是否有破损.严格乱拉临时线，确需要时,要按规定要求正确施工,做到用完后及时拆除，不留事故隐患。
12、住房严禁使用大功率灯泡、电炉等电器设备。灯具和其他用电设备不使用时及时拉闸，做到人走电停,节约用电。所有施工机械都要装漏电开关.认真执行一机、一闸、一漏电的规定。
长春市威达自动化设备有限公司
2017。3。12
