长春新星宇建筑安装有限责任公司
施工方案
集水井、排水沟盖板
编制单位：长春新星宇建筑安装有限责任公司
编制日期:2014 年 10月12 日
集水井、排水沟盖板施工方案
一、编制依据及范围:
1.1编制依据
1、 相关规范及标准图集;
2、 施工现场实际情况；
3、 业主的相关要求.
1。2编制原则
1、根据建设方要求进行施工.
2、根据工程特点部署编制施工方案。
3、减少对环境的破坏，确保安全质量的情况下保证进度。
4、合理配置生产要素。
1。3编制范围
本施工方案适用于圣世·金鼎城地下室集水井及排水沟盖板工程。
1。4编制目的
本施工方案可作为本工程施工布置、安排的依据.
二、工作范围

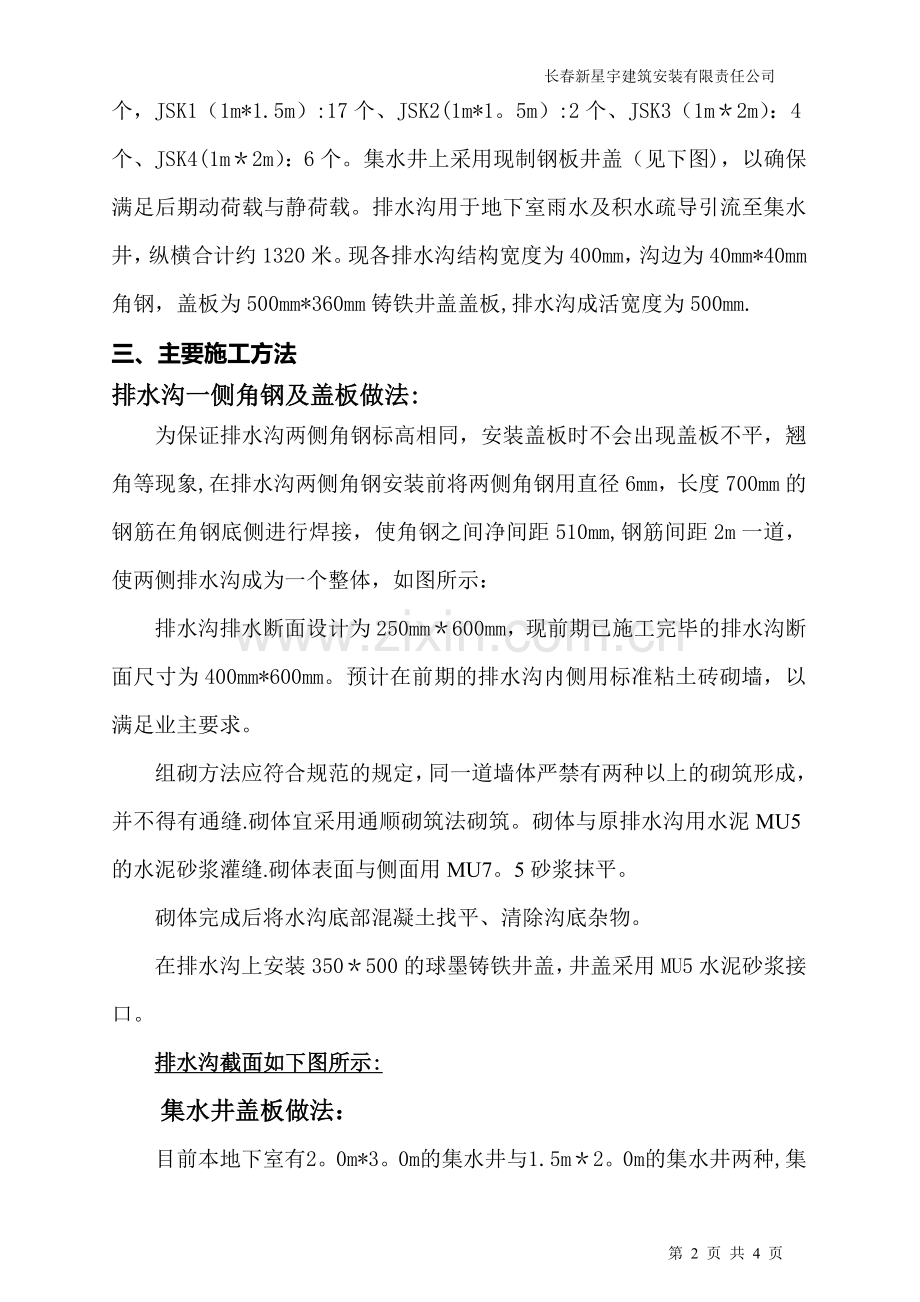

地下室集水井设置于地下室四周及地下室主楼部分,地下室集水井共约29个，JSK1（1m*1.5m）:17个、JSK2(1m*1。5m）:2个、JSK3（1m＊2m）：4个、JSK4(1m＊2m）：6个。集水井上采用现制钢板井盖（见下图)，以确保满足后期动荷载与静荷载。排水沟用于地下室雨水及积水疏导引流至集水井，纵横合计约1320米。现各排水沟结构宽度为400mm，沟边为40mm*40mm角钢，盖板为500mm*360mm铸铁井盖盖板,排水沟成活宽度为500mm.
三、主要施工方法
排水沟一侧角钢及盖板做法:
为保证排水沟两侧角钢标高相同，安装盖板时不会出现盖板不平，翘角等现象,在排水沟两侧角钢安装前将两侧角钢用直径6mm，长度700mm的钢筋在角钢底侧进行焊接，使角钢之间净间距510mm,钢筋间距2m一道，使两侧排水沟成为一个整体，如图所示：
排水沟排水断面设计为250mm＊600mm，现前期已施工完毕的排水沟断面尺寸为400mm*600mm。预计在前期的排水沟内侧用标准粘土砖砌墙，以满足业主要求。
组砌方法应符合规范的规定，同一道墙体严禁有两种以上的砌筑形成，并不得有通缝.砌体宜采用通顺砌筑法砌筑。砌体与原排水沟用水泥MU5的水泥砂浆灌缝.砌体表面与侧面用MU7。5砂浆抹平。
砌体完成后将水沟底部混凝土找平、清除沟底杂物。
在排水沟上安装350＊500的球墨铸铁井盖，井盖采用MU5水泥砂浆接口。
排水沟截面如下图所示:
集水井盖板做法：
目前本地下室有2。0m*3。0m的集水井与1.5m＊2。0m的集水井两种,集水井盖板采用全钢现制盖板。
为了确保井盖的置放与日后的行车、行人安全，特在集水井中间横向设置200宽工字钢过梁一根。
2。0m*3。0m集水井盖板如下图所示：
1.5m＊2.0m集水井盖板如下图所示：
四、成本预算:
排水沟内侧15墙28元/米＊900米=
排水沟盖板900/0。5＊64=
集水井盖钢板=
工字槽钢=
角钢=
零星工程费=
施工措施费=
合计:
五、安全保证措施
1、强化施工人员安全意识,定期举行安全教育.
2、严格控制生产生活用火用电，不私拉乱接，配电箱上锁，由专人管控.
3、各种机械设备确保持证上岗，临近既有线防护实行“一人一机”。
4、正确佩带安全帽，定期检查。
5、加强临电日常管理，用电设施要定期维护检修。
六、质量保证措施
１、施工前进行技术培训，学习施工规范，认真研究施工方案。
２、材料提前采购，储备一定数量的施工材料。
３、配备专业技术人员控制生产质量.
4、保证同条件养护砂浆试块的养护条件同现场结构养护条件一致。
5、加强钢板制作工程施工的过程控制,加强工序验收，确保施工质量。
